VUW120 - Montering

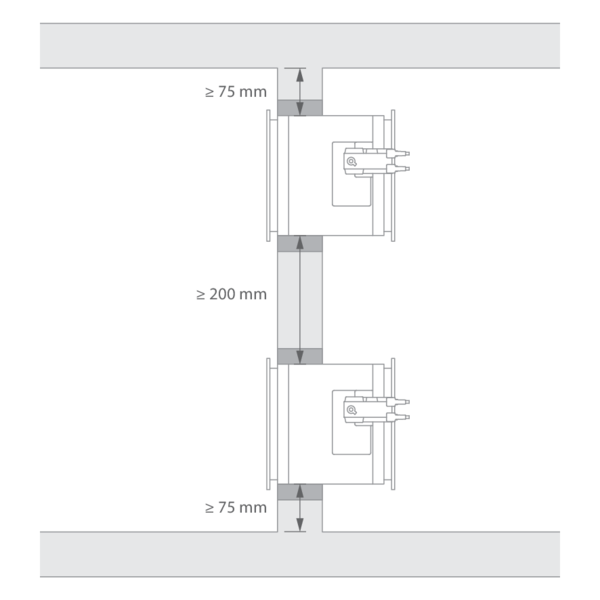

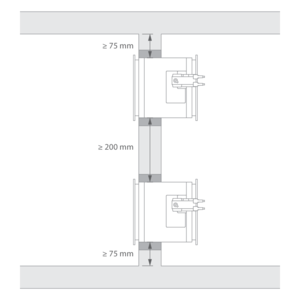

Montering med minsta avstånd till ett annat rökkontrollspjäll eller till en intilliggande vägg/ett intilliggande golv

Den europeiska provningsstandarden EN 1366-10 anger det minsta avstånd som krävs mellan 2 rökkontrollspjäll och mellan ett rökkontrollspjäll och en angränsande (bärande) struktur när det används vid en kompartimentsgräns (väggmonterad klassificering): - 200 mm mellan 2 rökkontrollspjäll (mätt från spjälltunnel till spjälltunnel, exklusive anslutningsflänsar) - 75 mm mellan ett rökkontrollspjäll och en angränsande (bärande) konstruktion (mätt från spjälltunnel, exklusive anslutningsflänsar)

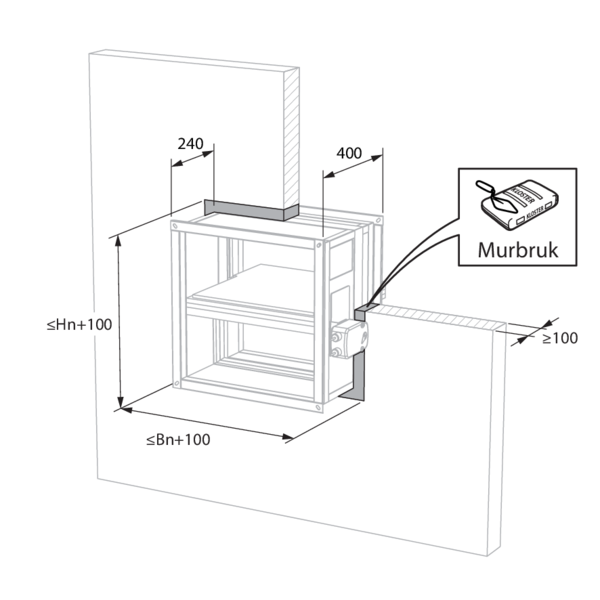

Montering i betongvägg

Produkten testades och godkändes i:

Lättbetong ≥ 100 mm | EI 120 (v_e_w i o) S 1500 AA multi C10000 | Murbruk | Typ av montage: infällt 0/180° | 300x300 mm ≤ VUW120 ≤ 1500x1000 mm

Gör erforderliga öppningar ≤ (nominell bredd + 100 mm) x (nominell höjd + 100 mm) i väggen.
Montera spjället i öppningen.
Täta resten av öppningen med standardmurbruk.

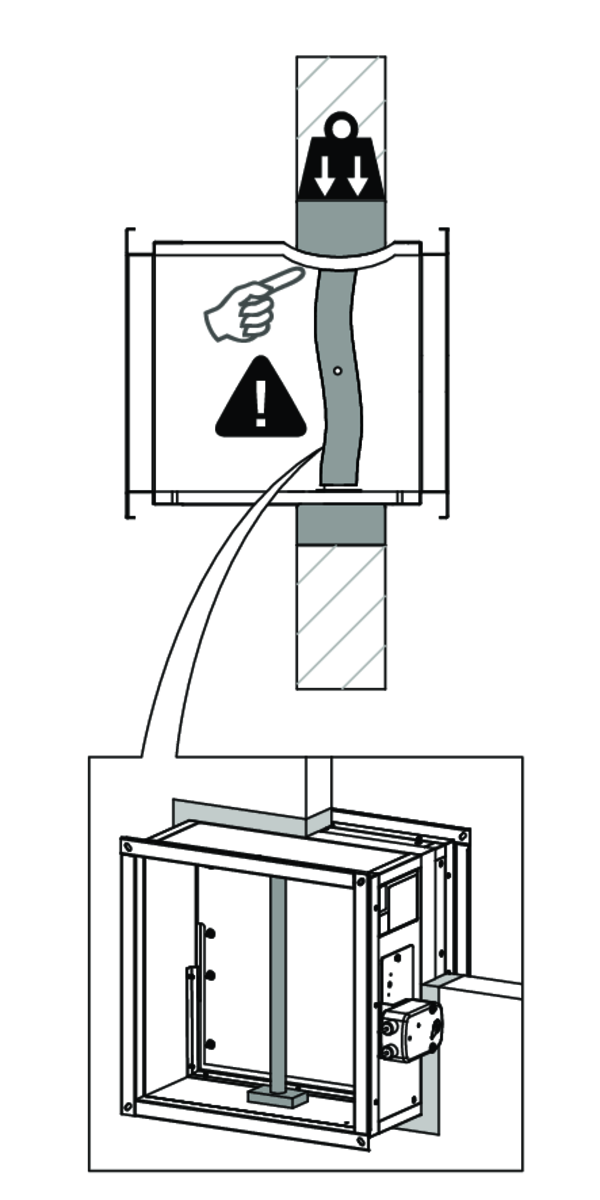

Stötta tunneln eller blockera spjällbladet i stängt läge för att förhindra deformering av höljet under torkning av tätningsmaterialet.

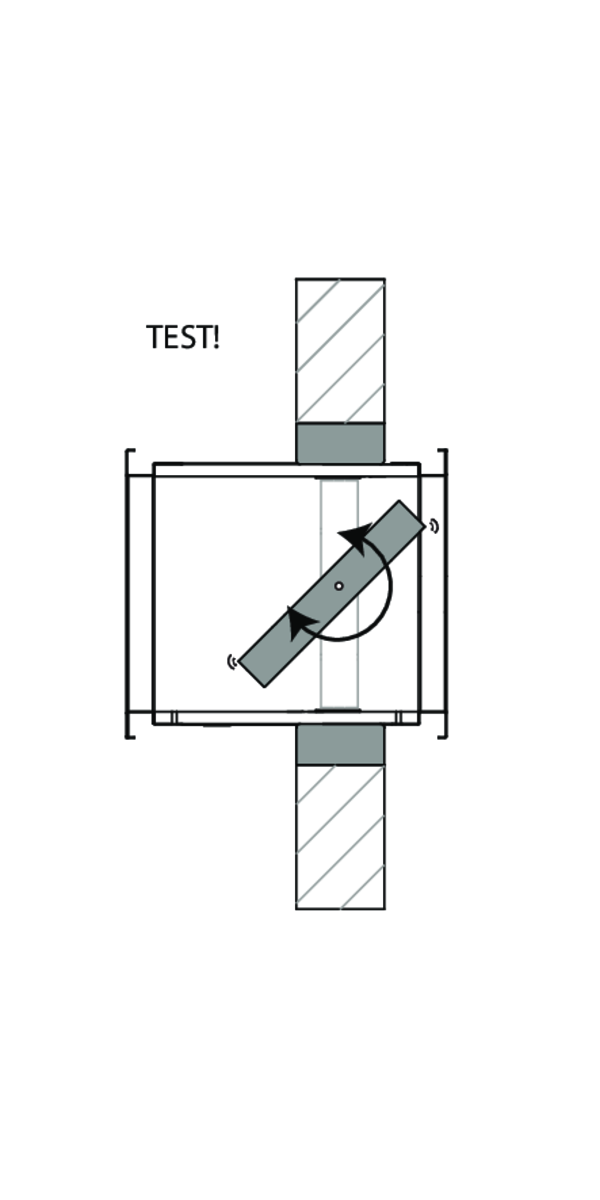

Kontrollera spjällbladets rörlighet.
Kör ett test på brand/brandgasspjäll mekanism.

Installation i en eller flera brandceller

På flerfackssidan:
Anslut spjället till en rökkanal, testad enligt EN 1366-8, med en klassificering på EI120S -1500/+500Pa.
Exempel: Promatect L500 ≥ 50 mm Kanallim: Promat K84 Skruvar: ø5x90 med gänga

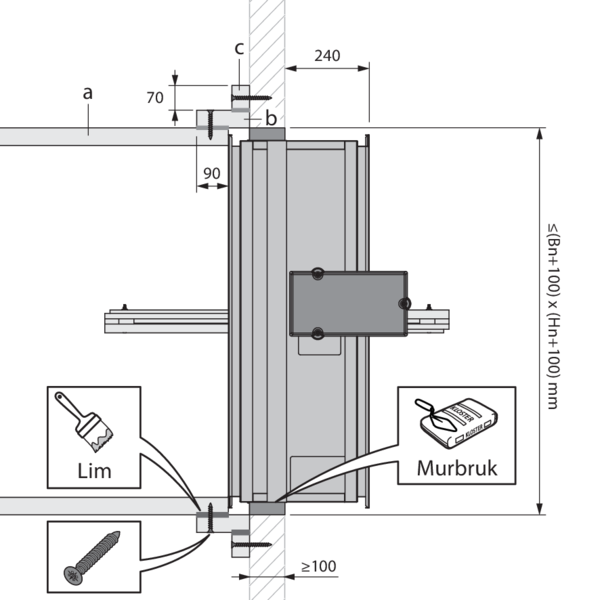

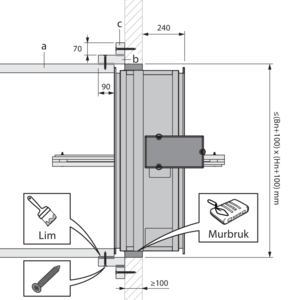

Placera rökkanalen (a) mot spjällets fläns. En ram (b), tillverkad av samma material, ansluter kanalen till väggen. Denna ram har en överlappning på kanalen på minst 90 mm. Fäst ramen i kanalen med skruvar (ø5x90 mm) var 150:e mm och passande kanallim. En andra ram (c) 70 mm hög, tillverkad av samma kanalmaterial, skruvas fast i väggen med skruvar som är lämpliga för den tillämpningen.
Andra möjliga typer av rökkanaler (listan är inte uttömmande): - Geotec - Geoflam (Light) - Rökkanalsystem av stål - ...

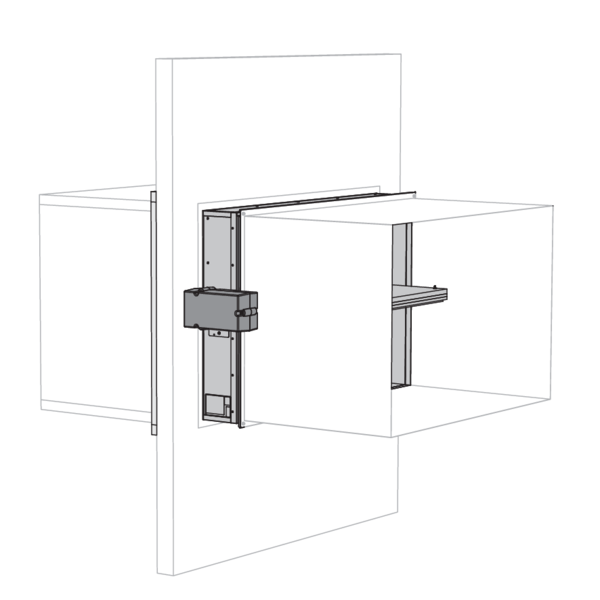

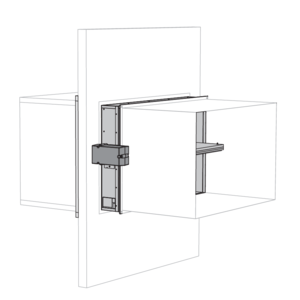

Vid behov, anslut en rökkontrollkanal för enskilda brandceller med en PG30-fläns på VUW120. Ställdonet kan skyddas av en värmeisolerande låda. Detta är inte ett krav för AA-klassningen.

Installation med användning för flera brandceller på båda sidor

Anslut spjället till en rökkanal på båda sidor, testad enligt EN 1366-8, med en klassificering på EI120S -1500/+500Pa.
Exempel: Promatect L500 ≥ 50 mm Kanallim: Promat K84 Skruvar: ø5x90 med gänga

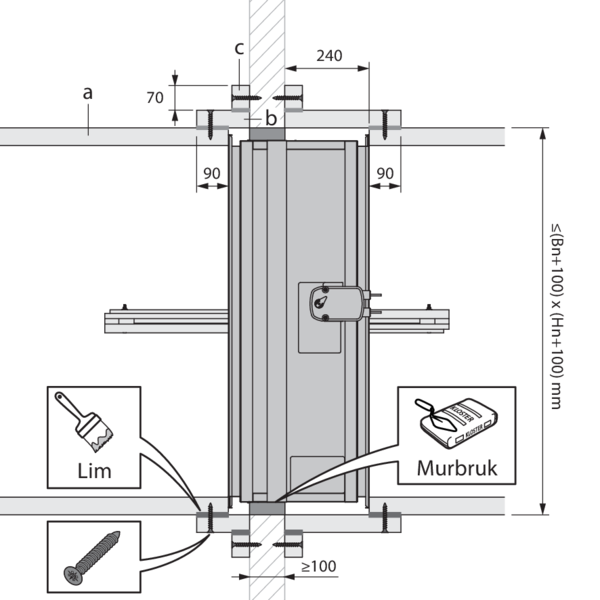

Placera rökkanalen (a) mot spjällets fläns. En ram (b), tillverkad av samma material, ansluter kanalen till väggen. Denna ram har en överlappning på kanalen på minst 90 mm. Fäst ramen i kanalen med skruvar (ø5x90 mm) var 150:e mm och passande kanallim. En andra ram (c) 70 mm hög, tillverkad av samma kanalmaterial, skruvas fast i väggen med skruvar som är lämpliga för den tillämpningen.
Andra möjliga typer av rökkanaler (listan är inte uttömmande): - Geotec - Geoflam (Light) - Rökkanalsystem av stål - ...

Se till att det finns en skyddad öppning för åtkomst till ställdonet.
Exempel (ej uttömmande - se 1.): Promatect L500 ≥ 50 mm

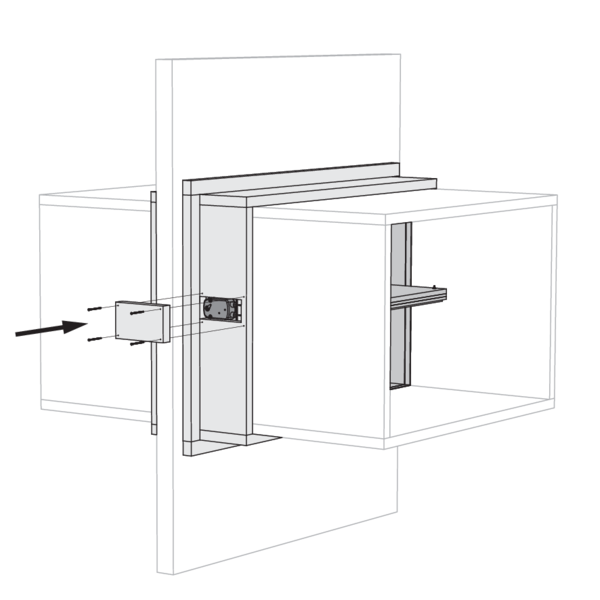

Gör en öppning i ramen (d) på 230 x 110 mm. Gör en täckplatta (e) på 280 x 210 mm av samma kanalmaterial för att täcka ställdonet (fäst med 4 skruvar ø5x90 mm). Täta öppningen runt strömkablarna med en brandsäker mastix (t.ex. BMS).

Allmänna kommentarer

Spjället ska installeras i enlighet med montageanvisningen och provningsrapporten.
Montering av rökgasevakueringskanal måste överensstämma med klassificeringsrapporten från tillverkaren.
Position spjällaxel: se prestandadeklarationen.
Undvik blockering av angränsande rökgasevakueringskanaler.
Kontrollera att bladet kan rör sig fritt.
Rf-t rökkkontrollspjäll kan användas i kanaler som har testats enligt SS-EN 1366-8 och SS-EN 1366-9.
Tänk på att: vid montering ska produkten hanteras med försiktighet och förbli skyddad från eventuella tätningsprodukter.
Tänk på att: rengör all eventuellt damm och smuts innan installationen tas i drift.
Tänk på att: se till att bladet får plats inuti rökevakueringskanaler.
