VU120 - Mekanismer

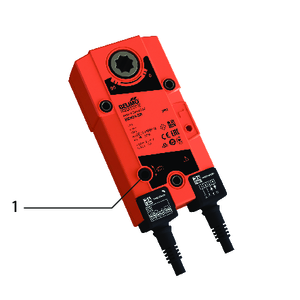

BEN - Ställdon för fjärrstyrning

Ställdonet BEN är speciellt konstruerat till att fjärrstyra rökkontrollspjäll.
  1. Åtkomst för manuell drift
  2. Kontakt (ST)

Varianter

  • BEN24
    Ställdon BEN 24V
  • BEN230
    Ställdon BEN 230V
  • BEN24-ST
    Ställdon BEN 24V med kontakt (ST)

Aktivering

  • manuell aktivering
    vrid det medföljande handtaget moturs (VRE; VU120) eller medurs (MARKAGE MB; VUW120).
  • fjärrstyrd aktivering
    strömkablar 1 och 2.

Återställning

  • manuell återställning
    vrid det medföljande handtaget medurs (VRE; VU120) eller moturs (MARKAGE MB; VUW120).
  • motordriven återställning
    strömkablar 1 och 2.

Dokument Scrolla ned/höger för att se hela tabellen

Fil Typ Format Datum
Installationshandbok KIT BEN/BEEInstallationshandbok KITpdf [8,388.91 kB]07/04/2021

MANF - Uppgraderbar fjärrstyrd aktiveringsmekanism

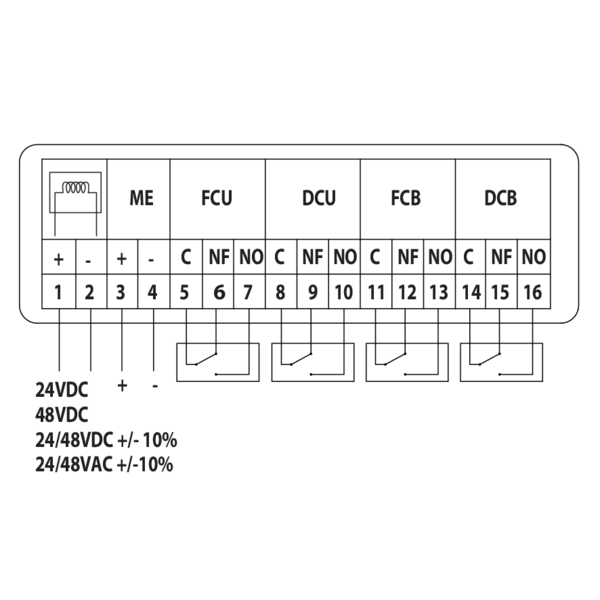

Magneten MANF EVO aktiverar spjällbladet via fjärrstyrning genom att sända en elektrisk impuls (VD) till magneten. En ändlägesbrytare (FDCU) finns tillgänglig som standard. Bladet kan återställas manuellt (MANF EVO) eller med en elektrisk motor ME (tillval och komplett sats).

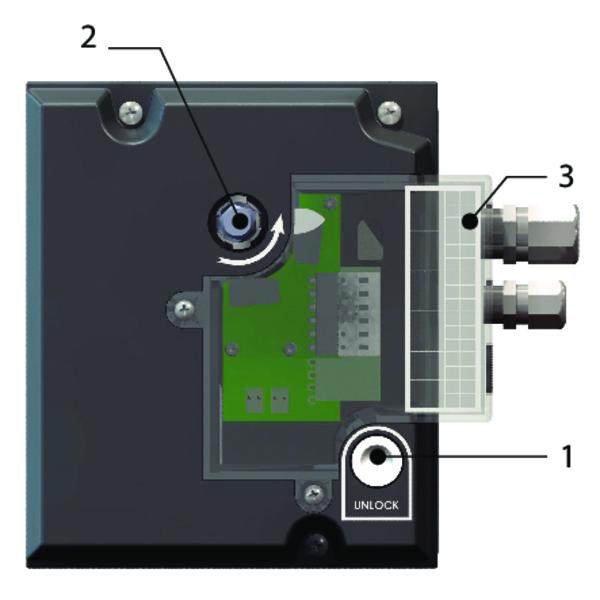

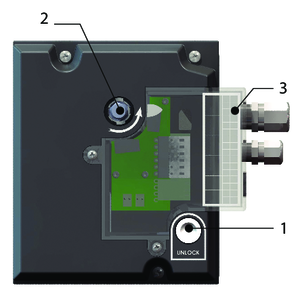

  1. Aktiveringsknapp
  2. Återställningshandtag
  3. Kabelgenomföring

Varianter

  • MANF EVO
    Uppgraderbar fjärrstyrd aktiveringsmekanism

Tillbehör - vid tidpunkten för beställning - magnet

  • VD24
    Magnet 24 V DC + FDCU
  • VD48
    Magnet 48 V DC + FDCU
  • VM24
    Elektromagnet 24 V DC + FDCU
  • VM48
    Elektromagnet 48 V DC + FDCU

Tillbehör - vid tidpunkten för beställning - motor

  • ME
    Återställningsmotor ME 24/48 V

Tillbehör - vid tidpunkten för beställning - Växla

  • FDCU
    Ändlägesbrytare (öppen/stängd)
  • FDCB
    Extra ändlägesbrytare (öppen/stängd)

Aktivering

  • manuell aktivering
    använd aktiveringsknappen (1).
  • automatisk aktivering
    n/a
  • fjärrstyrd aktivering
    (alternativ VD MAN EVO FDCU) genom att skicka en elektrisk impuls (VD) till magnetens ingång.

Återställning

  • manuell återställning
    vrid 90° moturs med en sexkantig nyckel 13 mm (2).
  • motordriven återställning
    (alternativ ME MANF) stänger av strömförsörjningen under minst 10 sekunder. Kör ställdonet i minst 30 sekunder (respektera föreskriven spänning och polaritet). Återställningen stannar automatiskt om ett vridmoment > 20 Nm detekteras.

Dokument Scrolla ned/höger för att se hela tabellen

Fil Typ Format Datum
Installationshandbok KIT FDCB_MANInstallationshandbok KITpdf [6,078.29 kB]14/02/2014
Installationshandbok KIT FDCU_MANInstallationshandbok KITpdf [7,085.53 kB]14/02/2014
Installationshandbok KIT MANF_EVOInstallationshandbok KITpdf [4,677.36 kB]14/03/2019
Installationshandbok KIT ME_MANF_EVOInstallationshandbok KITpdf [1,063.67 kB]08/05/2012
Installationshandbok KIT V_MAN_EVO_FDCUInstallationshandbok KITpdf [5,428.51 kB]14/02/2014
