VU120

VU120 - Dimensioner

Storlek och dimensioner

	≥	≤
Hn\Bn [mm]	200x200	1000x1000

Bn/Hn per steg om 50 mm; mellanliggande dimensioner medför extrakostnad (höjder mellan ≥ 275 och ≤ 299 mm är inte möjliga).

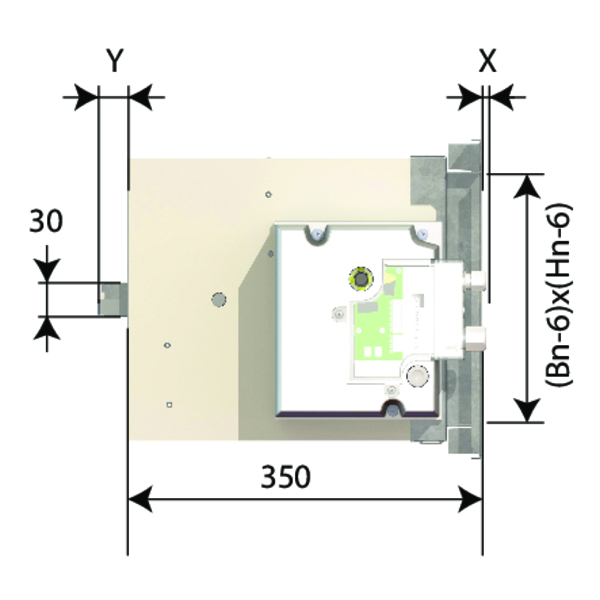

Utstickande blad: X = på mekanismsidan, Y = på väggsidan

x = Hn/2 − 267 mm
y = Hn/2 − 96 mm

Hn [mm]	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000
x	-	-	-	-	-	-	-	9	34	59	84	109	134	159	184	209	234
y	4	29	54	79	104	129	154	179	204	229	254	279	304	329	354	379	404

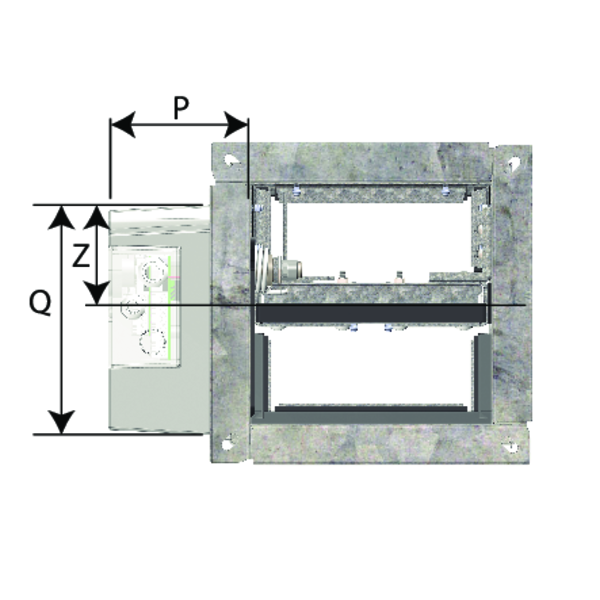

Hn < 300 mm

	MANF	NF	SF	BEN
P	115	85	85	105
Q	190	100	100	80
Z	85	105	105	70

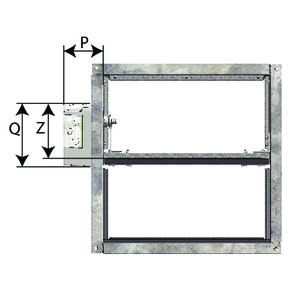

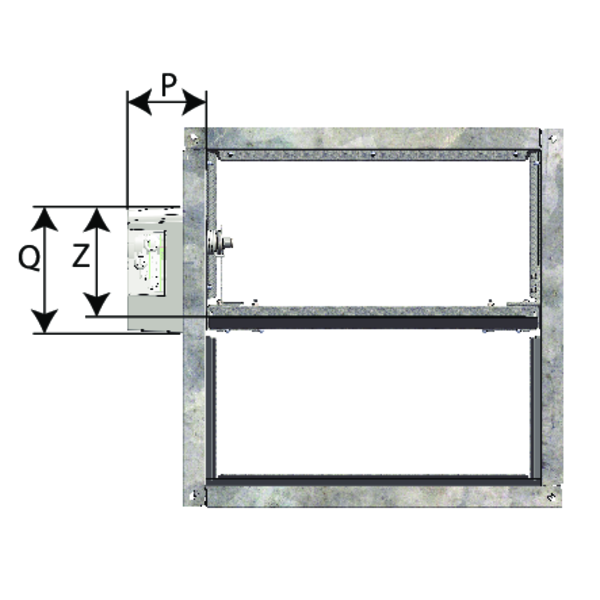

Hn ≥ 300 mm

	MANF	NF	SF	BEN
P	115	85	85	105
Q	190	100	100	80
Z	180	105	105	160

Vikter Scrolla ned/höger för att se hela tabellen

Hn\Bn [mm]		200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200
200	kg	8,3	9,2	10,1	11,1	12,0	12,9	13,8	14,8	15,7	16,6	17,5	18,5	19,4	20,3	21,3	22,2	23,1	24,0	25,0	25,9	26,8
250	kg	9,1	10,1	11,1	12,1	13,1	14,1	15,1	16,1	17,1	18,1	19,1	20,1	21,1	22,1	23,1	24,0	25,0	26,0	27,0	28,0	29,0
300	kg	10,0	11,1	12,1	13,2	14,3	15,3	16,4	17,4	18,5	19,6	20,6	21,7	22,7	23,8	24,8	25,9	27,0	28,0	29,1	30,1	31,2
350	kg	10,9	12,0	13,2	14,3	15,4	16,5	17,6	18,8	19,9	21,0	22,1	23,3	24,4	25,5	26,6	27,8	28,9	30,0	31,1	32,3	33,4
400	kg	11,8	13,0	14,2	15,4	16,5	17,7	18,9	20,1	21,3	22,5	23,7	24,9	26,1	27,2	28,4	29,6	30,8	32,0	33,2	34,4	35,6
450	kg	12,7	13,9	15,2	16,4	17,7	18,9	20,2	21,4	22,7	24,0	25,2	26,5	27,7	29,0	30,2	31,5	32,7	34,0	35,2	36,5	37,8
500	kg	13,5	14,9	16,2	17,5	18,8	20,1	21,5	22,8	24,1	25,4	26,7	28,1	29,4	30,7	32,0	33,3	34,7	36,0	37,3	38,6	39,9
550	kg	14,4	15,8	17,2	18,6	20,0	21,3	22,7	24,1	25,5	26,9	28,3	29,7	31,0	32,4	33,8	35,2	36,6	38,0	39,4	40,7	42,1
600	kg	15,3	16,8	18,2	19,7	21,1	22,6	24,0	25,5	26,9	28,4	29,8	31,3	32,7	34,2	35,6	37,1	38,5	40,0	41,4	42,9	44,3
650	kg	16,2	17,7	19,2	20,7	22,2	23,8	25,3	26,8	28,3	29,8	31,3	32,9	34,4	35,9	37,4	38,9	40,4	41,9	43,5	45,0	46,5
700	kg	17,1	18,6	20,2	21,8	23,4	25,0	26,5	28,1	29,7	31,3	32,9	34,5	36,0	37,6	39,2	40,8	42,4	43,9	45,5	47,1	48,7
750	kg	17,9	19,6	21,2	22,9	24,5	26,2	27,8	29,5	31,1	32,8	34,4	36,0	37,7	39,3	41,0	42,6	44,3	45,9	47,6	49,2	50,9
800	kg	18,8	20,5	22,2	24,0	25,7	27,4	29,1	30,8	32,5	34,2	35,9	37,6	39,4	41,1	42,8	44,5	46,2	47,9	49,6	51,3	53,0
850	kg	19,7	21,5	23,3	25,0	26,8	28,6	30,4	32,1	33,9	35,7	37,5	39,2	41,0	42,8	44,6	46,4	48,1	49,9	51,7	53,5	-
900	kg	20,6	22,4	24,3	26,1	28,0	29,8	31,6	33,5	35,3	37,2	39,0	40,8	42,7	44,5	46,4	48,2	50,1	51,9	53,7	-	-
950	kg	21,5	23,4	25,3	27,2	29,1	31,0	32,9	34,8	36,7	38,6	40,5	42,4	44,3	46,3	48,2	50,1	52,0	53,9	-	-	-
1000	kg	22,3	24,3	26,3	28,3	30,2	32,2	34,2	36,2	38,1	40,1	42,1	44,0	46,0	48,0	50,0	51,9	53,9	-	-	-	-
