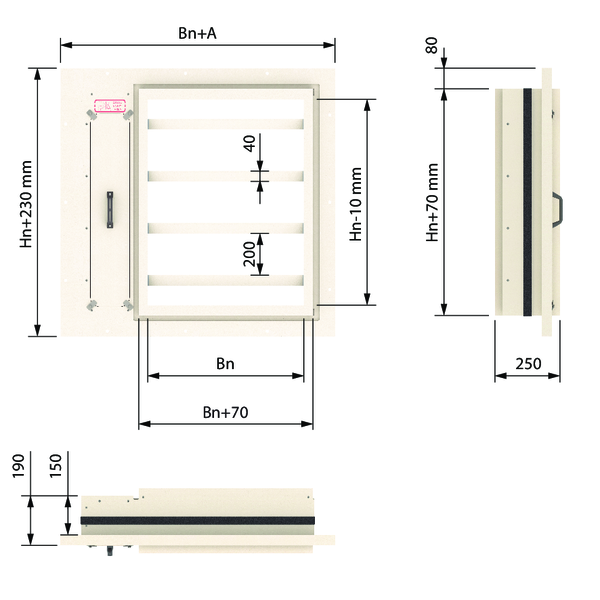

MARKAGE MB-1S - Dimensioner
Storlek och dimensioner
| ≥ | ≤ | |
|---|---|---|
| Hn\Bn [mm] | 200x200 | 1000x1600 |
- Rökkontrollspjäll med krage för torr installation.
- För mått (Bn x Hn) från 200 x 200 mm till 1 000 x 1 600 mm, A = 455 mm.
Vikter Scrolla ned/höger för att se hela tabellen
| Hn\Bn [mm] | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 200 | kg | 17,5 | 19,2 | 20,4 | 21,5 | 22,7 | 23,8 | 25,1 | 26,2 | 25,9 | 28,5 | 29,7 | 30,8 | 32,0 | 33,1 | 34,3 | 35,4 | 36,6 |
| 400 | kg | 25,1 | 27,1 | 28,5 | 29,9 | 31,3 | 32,7 | 34,2 | 35,6 | 35,6 | 38,4 | 39,8 | 41,3 | 42,7 | 44,1 | 45,5 | 46,9 | 48,3 |
| 600 | kg | 32,6 | 34,8 | 36,5 | 38,2 | 39,8 | 41,5 | 43,3 | 44,9 | 45,2 | 48,3 | 49,9 | 51,6 | 53,3 | 55,0 | 56,6 | 58,3 | 60,0 |
| 800 | kg | 40,6 | 43,1 | 45,0 | 47,0 | 48,9 | 50,8 | 52,8 | 54,8 | 55,2 | 58,6 | 60,6 | 62,5 | 64,4 | 66,4 | 68,3 | 70,2 | 72,2 |
| 1000 | kg | 49,6 | 52,3 | 54,5 | 56,7 | 58,9 | 61,1 | 63,4 | 65,6 | 66,3 | 69,9 | 72,1 | 74,3 | 76,5 | 78,7 | 80,9 | 83,1 | 85,3 |
| 1200 | kg | 55,3 | 58,3 | 60,8 | 63,2 | 65,7 | 68,1 | 70,6 | 73,1 | 74,1 | 78,0 | 80,4 | 82,9 | 85,3 | 87,8 | 90,2 | 92,7 | 95,1 |
| 1400 | kg | 62,9 | 66,2 | 68,9 | 71,6 | 74,3 | 77,0 | 79,8 | 82,5 | 83,8 | 87,9 | 90,6 | 93,3 | 96,0 | 98,8 | 101,5 | 104,2 | 106,9 |
| 1600 | kg | 70,8 | 74,3 | 77,3 | 80,3 | 83,3 | 86,2 | 89,3 | 92,2 | 93,8 | 98,2 | 101,1 | 104,1 | 107,1 | 110,1 | 113,0 | 116,0 | 119,0 |
