KAMOUFLAGE MP 1V60 - Montering

Drift: manuell öppning

1
Ta bort täcklocket från luckan. Använd kroken med nyckelring som medföljer produkten. Du kan fästa verktyget vid nyckeln med hjälp av nyckelringen.
2
Aktivering 1V
Vrid nyckeln 20° moturs och tryck luckan till dess öppna läge.

Drift: manuell stängning

1
Vrid nyckeln 20° moturs. Tryck manöverarmen i pilens riktning och dra luckan till dess stängda läge.
2
Vrid nyckeln 15° medurs. Nyckeln blockeras i låset och luckan kan dras till sin låsning.

Elektriska ledningar

1
Elförsörjningen kan utföras i luckans 2 hörn gångjärnssidan.
2
Borra ett hål i det eldfasta materialet i ett av hörnen. Den galvaniserade delen på insidan av luckan är redan indragen.
3

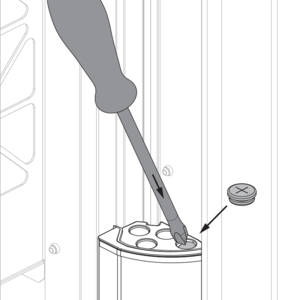

Gör en öppning i kopplingsboxen. Sätt fast den medföljande genomföringen.
4
Trä kablarna genom öppningen. Använd skyddshylsan (1), fixeringsklämmorna (2) och plastkabelklämman (3) för att fästa kablarna i ramen. Anslut kablarna till anslutningsboxen anslut enligt det elektriska kopplingsschemat.
Tänk på att: efter fastsättning av kablarna är det nödvändigt att täta det borrade hålet i höljet kring elförsörjningen med brandbeständigt tätningsmedel (t.ex. brandbeständig akryl eller silkonfog).

Position i kanalen

1
Luckan fästs i rökevakueringskanalen med en kanaldel. Kanaldelen kan monteras för olika utföranden: Mot kanalvägg, centrerat i kanalvägg eller utanför kanalvägg (eller förlängning).
2
3
För att förhindra sprickor runt öppningen på lång sikt kan ett ytlager (gipsskiva, (lätt-) betong, styv vägg) läggas till mellan monteringsramen och öppningen.
4

Montering i vertikalt schakt betong med monteringsram

Produkten testades och godkändes i:
  • Betong ≥ 90 mm | EI 60 (ved i o) S 1500 C10000 AA multi | Kamouflage 60 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Murverk, betongblock, betong ≥ 100 mm | EI 60 (ved i o) S 1500 C10000 AA multi | Kamouflage 60 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Betong ≥ 90 mm | EI 90 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Murverk, betongblock, betong ≥ 100 mm | EI 90 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Murverk, betongblock, betong ≥ 100 mm | EI 120 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
1
Vid skruvning av monteringsramen KAP:
Gör en öppning med måtten (W+20) x (H+20) mm.
Vid tätning av monteringsramen:
Gör en öppning med måtten (B+20) x (H+20) mm till (B+50) x (H+50) mm.
2
Monteringsramen ska alltid fästas på betongkanalen med skruvar och pluggar (Ø 6 x minst 60 mm i stål eller rostfritt stål).
För en öppning med mått upp till (W + 20) x (H + 20) mm:
Två fästbleck finns i överkanten och underkanten av monteringsramen: vik ut dessa mot kanalen och fäst monteringsramen med fyra skruvar Ø 6 x 60 mm och se till att inte deformera den. Dessa skruvar kan sättas i genom vilket som helst av de stansade hålen i vinklarma, beroende på kanalväggens tjocklek. Den färdiga öppningen måste ha samma storlek som monteringsramen (W+10) x (H+10) mm.
För en öppning med mått upp till (W+100) x (H+100) mm:
Applicera murbruk runt öppningen för att minska öppningen till ramens yttre dimensioner, fortsätt sedan som nämnts ovan för att fästa ramen i öppningen. Se till att glipan mellan ramen och öppningen blir helt tätat med murbruk.
Bruket måste härda helt innan spjället fästs på monteringsramen.
3
Sätt åt skruvarna som är fästa på ett av korsskivorna. Skruva sedan av de 4 tvärstagen på monteringsramen och fäll in de 8 plattorna i ramen.
När monteringsramen EASY-KGC ME/MP används, vik ut skyddsgallret (90°) i kanalen.
4
Vrid de fyra fästplattorna på spjället 90° (till upprätt läge).
5
Öppna och placera luckan i monteringsramen.
Fäst luckan på monteringsramen med de fyra medföljande skruvarna, som visas på ritningen. Vid åtdragning av skruvarna dras luckan mot väggen till sitt slutläge. Du kan också justera luckans vinkel något med avseende på monteringsramen.
Anslut mekanismen enligt kopplingsschemat.
Tänk på att: efter fastsättning av kablarna är det nödvändigt att täta det borrade hålet i höljet kring elförsörjningen med brandbeständigt tätningsmedel.
Kontrollera luckans rörlighet.

Montering i vertikalt schakt betong (utan monteringsram)

Produkten testades och godkändes i:
  • Betong ≥ 90 mm | EI 60 (ved i o) S 1500 C10000 AA multi | Kamouflage 60 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Murverk, betongblock, betong ≥ 100 mm | EI 60 (ved i o) S 1500 C10000 AA multi | Kamouflage 60 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Betong ≥ 90 mm | EI 90 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Murverk, betongblock, betong ≥ 100 mm | EI 90 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Murverk, betongblock, betong ≥ 100 mm | EI 120 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
1
Vrid de fyra fästplattorna på spjället 90° (till upprätt läge).
Fästplattorna används inte vid en installation utan en monteringsram.
2
Med den förberedda öppningen kan luckan manövreras till sin plats, från rumssidan. Se till att anslutningskablarna inte fastnar i detta skede utan hänger fritt. Deformera eller vrid inte ramarna eftersom detta kommer att påverka luckans korrekta användning och täthet. Kontrollera rätvinkligheten genom att mäta ramens diagonaler (de måste vara lika stora).
Gör en öppning med måtten (W+10) x (H+10) mm.
Montera luckan i öppningen med fyra skruvar och dyvar Ø6 x 40 mm.
Anslut mekanismen enligt kopplingsschemat.
Kontrollera luckans rörlighet.

Montering i vertikalt kanal med monteringsram: allmänna instruktioner (annan än betong)

1
Gör en öppning med måtten (W + A) x (H + A) mm. A = 2 x tjocklek kanaldel (e) + 20 mm.
Montera en kanaldel av samma typ och tjocklek som kanalen (tjocklek e) minst 125 mm djup i öppningen.
Fäst och täta monteringsramen. Se detaljer enligt varje typ av kanal nedan.
2
Två fästbleck finns i överkanten och underkanten av monteringsramen: vik ut dessa mot kanaldelen. När monteringsramen fästs med skruvar, använd spånskiveskruvar i kanaldelen Ø6 x e mm. Dessa skruvar kan fästas i en av de öppningar som tillhandahålls för detta ändamål, beroende på kanaldelens djup.
Var noga med att inte deformera ramen under installationen. Den färdiga öppningen måste ha samma storlek som monteringsramen (W+10) x (H+10) mm.
3
Sätt åt skruvarna som är fästa på ett av korsskivorna. Skruva sedan av de 4 tvärstagen på monteringsramen och fäll in de 8 plattorna i ramen.
När monteringsramen EASY-KGC ME/MP används, vik ut skyddsgallret (90°) i kanalen.
4
Vrid de fyra fästplattorna på spjället 90° (till upprätt läge).
5
Öppna och placera luckan i monteringsramen.
Fäst luckan på monteringsramen med de fyra medföljande skruvarna, som visas på ritningen. Vid åtdragning av skruvarna dras luckan mot väggen till sitt slutläge. Du kan också justera luckans vinkel något med avseende på monteringsramen.
Anslut mekanismen enligt kopplingsschemat.
Tänk på att: efter fastsättning av kablarna är det nödvändigt att täta det borrade hålet i höljet kring elförsörjningen med brandbeständigt tätningsmedel.
Kontrollera luckans rörlighet.

Montering i vertikalt kanal annan än betong (utan monteringsram): allmänna instruktioner

1
Vrid de fyra fästplattorna på spjället 90° (till upprätt läge).
Fästplattorna används inte vid en installation utan en monteringsram.
2
Gör en öppning med måtten (W + A) x (H + A) mm. A = 2 x kanaldelens tjocklek (e) + 10 mm.
Montera en kanaldel av samma typ och tjocklek som kanalen (tjocklek e) minst 125 mm djup i öppningen.
Montera luckan i öppningen.
Se till att anslutningskablarna inte fastnar i detta skede.
Montera luckan i öppningen med fyra skruvar Ø6 x 40 mm.
Var försiktig: se till att skruvarna inte överskrider kanaldelens tjocklek!
Anslut mekanismen enligt kopplingsschemat.
Kontrollera luckans rörlighet.

Montering i vertikalt kanal PROMATECT L500 med monteringsram

Produkten testades och godkändes i:
  • Promatect L500 ≥ 30 mm | EI 60 (ved i o) S 1500 C10000 AA multi | Kamouflage 60 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Promatect L500 ≥ 40 mm | EI 90 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Promatect L500 ≥ 50 mm | EI 120 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
1
Sätt ihop kanaldelen och fäst den i kanalen.
Täck kanterna av öppningen med limpasta typ Promacol S.
Skruva fast monteringsramen med spånskruv (Ø 6 x e) mm mot kanaldelen. Vid varje fästpunkt är 2 montagebeslag är monterade, dessa måste öppnas vid försegling. Försegla monteringsramen noggrant med Promacol S men utan att den missformas. Den färdiga öppningen måste vara lika stor som monteringsramen (B + 10) x (H + 10) mm

Montering i vertikalt kanal PROMATECT L500 (utan monteringsram)

Produkten testades och godkändes i:
  • Promatect L500 ≥ 30 mm | EI 60 (ved i o) S 1500 C10000 AA multi | Kamouflage 60 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Promatect L500 ≥ 40 mm | EI 90 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Promatect L500 ≥ 50 mm | EI 120 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
1
Sätt ihop kanaldelen och fäst den i kanalen.

Montering i vertikalt kanal GEOFLAM (LIGHT) ( GEOTEC med monteringsram)

Produkten testades och godkändes i:
  • Geoflam ≥ 30 mm | EI 60 (ved i o) S 1500 C10000 AA multi | Kamouflage 60 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Geotec ≥ 30 mm | EI 60 (ved i o) S 1500 C10000 AA multi | Kamouflage 60 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Geoflam ≥ 35 mm | EI 90 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Geoflam ≥ 45 mm | EI 120 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Geoflam Light ≥ 35 mm | EI 120 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Geotec ≥ 45 mm | EI 120 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
1
Belägg kanterna på öppningen med limpasta typ PLACOL (vid Geoflam) eller GEOCOL (S) (vid Geotec).
Vid användning av Geotec kan du också montera kanaldelen med lim och skruvar Ø 5 x (2 x e) mm och fästa den monterade kanaldelen i kanalväggen med lim och skruvar Ø 5 x (2 x e) mm var 100 mm.
Försegla skarvarna mellan stolpar och tvärstycken och mellan fodret och väggen med drev av växtfiber och gips, eller med GEOCOL (S) (vid användning av Geotec)
Den färdiga öppningen måste ha samma storlek som monteringsramen (W+10) x (H+10) mm. Öppna de två tätningsbrickorna som finns på varje fäste innan du tätar monteringsramen. Täta monteringsramen med växtfiber eller (vid Geotec) kan du även täta öppningen med Geocol (S) och fästa ramen med skruvar Ø 5 x e mm. Var försiktig så att ramen inte blir skadad.

Montering i vertikalt kanal GEOFLAM (LIGHT) ( GEOTEC (utan monteringsram)

Produkten testades och godkändes i:
  • Geoflam ≥ 30 mm | EI 60 (ved i o) S 1500 C10000 AA multi | Kamouflage 60 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Geotec ≥ 30 mm | EI 60 (ved i o) S 1500 C10000 AA multi | Kamouflage 60 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Geoflam ≥ 35 mm | EI 90 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Geoflam ≥ 45 mm | EI 120 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Geoflam Light ≥ 35 mm | EI 120 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Geotec ≥ 45 mm | EI 120 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
1
Belägg kanterna på öppningen med limpasta typ PLACOL (vid Geoflam) eller GEOCOL (S) (vid Geotec).
Försegla skarvarna mellan stolpar och tvärstycken och mellan fodret och väggen med drev av växtfiber och gips, eller med GEOCOL (S) (vid användning av Geotec)
Vid användning av Geotec kan du också montera kanaldelen med lim och skruvar Ø 5 x (2 x e) mm och fästa den monterade kanaldelen i kanalväggen med lim och skruvar Ø 5 x (2 x e) mm var 100 mm.

Montering i vertikalt kanal TECNIVER med monteringsram

Produkten testades och godkändes i:
  • Tecniver ≥ 35 mm | EI 60 (ved i o) S 1500 C10000 AA multi | Kamouflage 60 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Tecniver ≥ 45 mm | EI 90 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Tecniver ≥ 50 mm | EI 120 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
1
Använd lim typ CF GLUE på stolpar och tvärstycken och mellan fodret och väggen. Skruva fast kanaldelen med spånskiveskruv Ø5 x 70 mm med 150 mm avstånd.
Den färdiga öppningen måste ha samma storlek som monteringsramen (W+10) x (H+10) mm. Öppna de 2 förseglingsbrickorna som finns på varje fäste innan du tätar monteringsramen. Täck först öppningen med lim CF GLUE. Limma fast monteringsramen till fodret utan att den blir skadad.

Montering i vertikalt kanal TECNIVER (utan monteringsram)

Produkten testades och godkändes i:
  • Tecniver ≥ 35 mm | EI 60 (ved i o) S 1500 C10000 AA multi | Kamouflage 60 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Tecniver ≥ 45 mm | EI 90 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Tecniver ≥ 50 mm | EI 120 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
1
Använd lim typ CF GLUE på stolpar och tvärstycken och mellan fodret och väggen. Skruva fast kanaldelen med spånskiveskruv Ø5 x 70 mm med 150 mm avstånd.

Montering i vertikalt kanal GLASROC F V500 med monteringsram

Produkten testades och godkändes i:
  • Glasroc F V500 ≥ 35 mm | EI 60 (ved i o) S 1500 C10000 AA multi | Kamouflage 60 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Glasroc F V500 ≥ 50 mm | EI 120 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
1
Använd lim typ GLASROC F V500 på stolpar och tvärstycken och mellan fodret och väggen. Skruva fast kanaldelen med spånskiveskruv Ø5 x 70 mm med 150 mm avstånd.
Den färdiga öppningen måste ha samma storlek som monteringsramen (W+10) x (H+10) mm. Öppna de två tätningsbrickorna som finns på varje fäste innan du tätar monteringsramen. Täck först öppningen med lim GLASROC F V500. Limma fast monteringsramen mot fodret utan att den blir skadad.

Montering i vertikalt kanal GLASROC F V500 (utan monteringsram)

Produkten testades och godkändes i:
  • Glasroc F V500 ≥ 35 mm | EI 60 (ved i o) S 1500 C10000 AA multi | Kamouflage 60 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Glasroc F V500 ≥ 50 mm | EI 120 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
1
Använd lim typ GLASROC F V500 på stolpar och tvärstycken och mellan fodret och väggen. Skruva fast kanaldelen med spånskiveskruv Ø5 x 70 mm med 150 mm avstånd.

Montering i vertikalt kanal EXTHAMAT med monteringsram

Produkten testades och godkändes i:
  • Exthamat ≥ 25 mm | EI 60 (ved i o) S 1500 C10000 AA multi | Kamouflage 60 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Exthamat ≥ 30 mm | EI 90 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Exthamat ≥ 35 mm | EI 120 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
1
Belägg kanterna på öppningen med limpasta.
Försegla skarvarna mellan stolpar och tvärstycken och mellan fodret och väggen med drev av växtfiber och gips.
Den färdiga öppningen måste ha samma storlek som monteringsramen (B+10) x (H+10) mm. Öppna de två tätningsbrickorna som finns på varje fäste innan du tätar monteringsramen. Täta monteringsramen med växtfiber utan att den blir skadad.

Montering i vertikalt kanal EXTHAMAT (utan monteringsram)

Produkten testades och godkändes i:
  • Exthamat ≥ 25 mm | EI 60 (ved i o) S 1500 C10000 AA multi | Kamouflage 60 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Exthamat ≥ 30 mm | EI 90 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Exthamat ≥ 35 mm | EI 120 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
1
Belägg kanterna på öppningen med limpasta.
Försegla skarvarna mellan stolpar och tvärstycken och mellan fodret och väggen med drev av växtfiber och gips.

Montering i vertikalt kanal DESENFIRE (HD/THD/STR) med monteringsram

Produkten testades och godkändes i:
  • Desenfire HD ≥ 25 mm | EI 60 (ved i o) S 1500 C10000 AA multi | Kamouflage 60 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Desenfire THD ≥ 25 mm | EI 90 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Desenfire HD ≥ 35 mm | EI 120 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Desenfire ≥ 45 mm | EI 120 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
1
Belägg kanterna på öppningen med limpasta, ty. FACILIS.
Försegla skarvarna mellan stolpar och tvärstycken och mellan fodret och väggen med drev av växtfiber och gips.
Den färdiga öppningen måste ha samma storlek som monteringsramen (B+10) x (H+10) mm. Öppna de två tätningsbrickorna som finns på varje fäste innan du tätar monteringsramen. Täta monteringsramen med växtfiber utan att den blir skadad.

Montering i vertikalt kanal DESENFIRE (HD/THD/STR) (utan monteringsram)

Produkten testades och godkändes i:
  • Desenfire HD ≥ 25 mm | EI 60 (ved i o) S 1500 C10000 AA multi | Kamouflage 60 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Desenfire THD ≥ 25 mm | EI 90 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Desenfire HD ≥ 35 mm | EI 120 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Desenfire ≥ 45 mm | EI 120 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Typ av installation: kanalmonterad/schaktmonterad 0/180°. Minimala mellanliggande avstånd godkänt. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
1
Belägg kanterna på öppningen med limpasta, ty. FACILIS.
Försegla skarvarna mellan stolpar och tvärstycken och mellan fodret och väggen med drev av växtfiber och gips.

Montering på minimalt avstånd

1
Rökevakueringsluckor kan installeras på minimalt avstånd ovanpå eller bredvid varandra, förutsatt att de är monterade i separata håltagningar av erforderligt brandmotstånd. Det rekommenderas att inte överskrida en 4 x 2 i spjällkonfiguration (Bredd × Höjd).
2
Om flera Rökevakueringsluckor är monterade på ett minimalt avstånd, måste kanalen vara anpassat och förstärkt för den ökade vikten. Installationen skall följa klassificeringen enligt tillverkaren av kanalmaterialet.
3
Vid montering i betongschakt skall en förstärkning av minst 4 × Ø 8 mm armering användas i den vertikal mittensektionen.
4

Yta

1
Alternativet ATOUT underlättar färdigställandet av luckan. Du kan ta bort frontplattan genom att lossa skruvarna i under- och överkanten på gångjärnssidan. Därefter kan du skjuta plattan i riktning mot gångjärnen.

Produktunderhåll

Allmänna kommentarer

  • Spjället ska installeras i enlighet med montageanvisningen och provningsrapporten.
  • Montering av rökgasevakueringskanal måste överensstämma med klassificeringsrapporten från tillverkaren.
  • Position spjällaxel: se prestandadeklarationen.
  • Undvik blockering av angränsande rökgasevakueringskanaler.
  • Kontrollera att bladet kan rör sig fritt.
  • Rf-t rökkkontrollspjäll kan användas i kanaler som har testats enligt SS-EN 1366-8 och SS-EN 1366-9 eller i konstruktioner av liknande material med brandbeständighet, tjocklek och densitet som är lika med eller överträffar de testade materialen.
  • Tänk på att: vid montering ska produkten hanteras med försiktighet och förbli skyddad från eventuella tätningsprodukter.
  • Tänk på att: rengör all eventuellt damm och smuts innan installationen tas i drift.
  • Tänk på att: se till att bladet får plats inuti rökevakueringskanaler.
