KAMOUFLAGE 1V60 P
Funktioner och komponenter
Dimensioner
Urval data
Montering
Klassificering
Dokument
Mekanismer
Tillbehör och kits
Home
Produkter
Rökkontrollspjäll
KAMOUFLAGE 1V60 P
Dimensioner

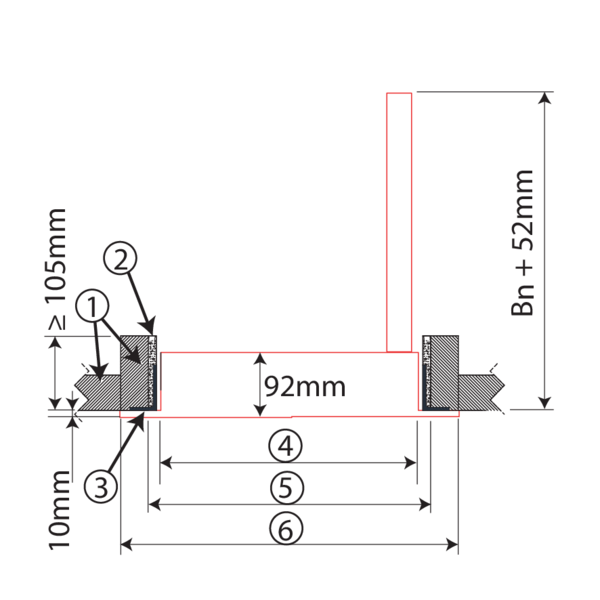

KAMOUFLAGE 1V60 P - Dimensioner
Storlek och dimensioner
≥
≤
Hn\Bn [mm]
350x385
550x1075
1. Eldfast material
2. Tätning monteringsram
3. KAP monteringsram (obligatoriskt alternativ)
4. Nominella mått för lucka Wn x Hn
5. Inbyggnadsmått med KAP monteringsram (Wn + 20) x (Hn + 20) mm
6. Totalmått (utvändigt) på luckan (Wn+54) x (Hn+54)mm
Vikter
Scrolla ned/höger för att se hela tabellen
Hn\Bn [mm]
350
400
450
500
550
600
650
700
385
kg
10,8
11,0
11,3
12,0
12,6
13,5
14,4
-
415
kg
11,5
12,1
12,7
13,3
13,9
14,5
15,2
-
445
kg
10,9
11,7
12,4
13,2
14,0
14,7
19,0
19,8
475
kg
11,2
12,0
12,8
13,6
14,4
15,2
19,5
20,3
505
kg
11,6
12,4
13,2
14,0
14,8
15,7
20,0
20,8
535
kg
12,3
13,2
14,1
15,1
16,0
20,5
21,4
22,3
565
kg
12,6
13,5
14,5
15,5
16,4
20,9
21,8
22,8
595
kg
13,0
14,0
14,9
15,9
16,9
21,3
22,3
23,3
625
kg
13,6
14,5
15,3
16,0
17,2
21,8
22,8
23,7
655
kg
13,9
14,8
15,6
16,4
21,2
22,2
23,2
24,2
685
kg
14,2
15,1
16,0
16,7
21,6
22,6
23,7
24,7
715
kg
14,1
15,2
16,3
17,0
21,9
23,0
24,1
26,3
745
kg
14,4
15,5
16,6
17,4
22,3
23,4
24,6
26,8
775
kg
14,7
15,8
17,0
21,2
22,7
23,9
25,0
27,3
805
kg
15,0
16,1
17,3
21,6
23,1
24,3
25,5
-
835
kg
15,3
16,4
17,6
21,9
23,5
24,7
25,9
-
865
kg
15,5
16,7
18,0
22,2
23,9
25,1
26,4
-
895
kg
17,6
18,7
19,7
23,9
24,3
25,5
26,8
-
925
kg
18,0
19,1
23,7
24,4
24,6
26,0
-
-
955
kg
18,4
19,5
24,1
24,8
25,0
26,4
-
-
985
kg
18,8
19,9
24,5
25,3
25,4
26,8
-
-
1015
kg
19,2
20,3
25,0
25,7
25,8
27,2
-
-
1045
kg
19,7
20,8
25,4
26,2
26,2
27,6
-
-
1075
kg
20,1
21,2
25,9
26,6
29,2
-
-
-
