CU2-L500 - Rektangulärt brand/brandgasspjäll för stora dimensioner upp till 120’

CU2 spjäll med en höljesförlängning vid väggsidan, för att underlätta anslutning till kanal när väggkonstruktionen är tjockare än 100 mm. Denna version säkerställer också att spjällbladet inte går utanför höljet vid väggsidan (upp till 500 mm höjd), vilket gör det möjligt att ansluta ett galler eller en böj direkt på spjället, eller för att montera en cirkulär anslutning.

fördelar

  • Stora dimensioner
  • Många alternativ och varianter
  • Batterimontage är testat i betongvägg
  • Modell tillgänglig för användning i explosionsfarliga atmosfärer

Funktioner

  • Passar för infällt montage
  • Minimalt avstånd tillåtet
  • Passar för betongvägg/golv och lättvägg (gipsvägg med stålreglar), gipsblock och sandwichpaneler
  • Tätning med brandresistenta stenullsskivor är tillåtet, även för asymmetriska öppningar
  • Lufttäthet enligt EN 1751 klass ATC 4 (tidigare B), klass ATC 3 tillval (tidigare C)
  • Testad enligt SS-EN 1366-2 upp till 500 Pa
  • Mekanismen är utanför väggen
  • Underhållsfri
  • För inomhusbruk
  • Drifttemperatur: max. 50 °C
  • Mellanliggande dimensioner på begäran
  • Hygienintyg för CU2: H > 600 eller W > 800 (tillval vid beställning)

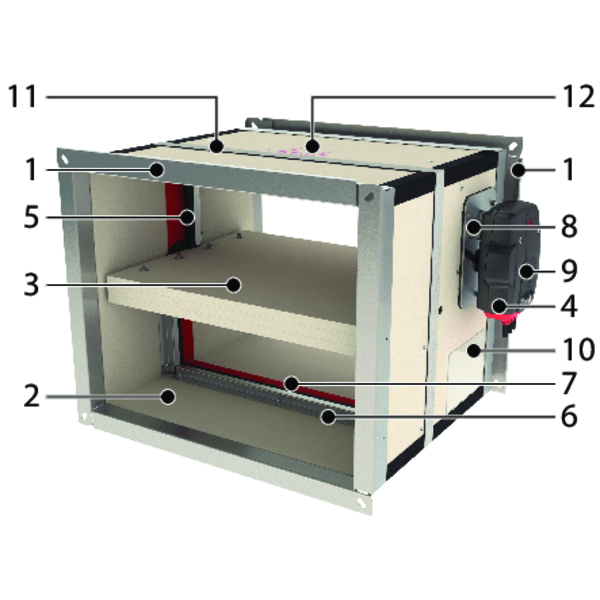

Komponenter

Komponenter
  1. Anslutningsfläns PG30
  2. Hölje av eldfast material
  3. Spjällblad
  4. Aktiveringsmekanism
  5. Tätning för kalla gaser
  6. Stopplist
  7. Svällande list
  8. Överföring med låsning (öppen el. stängd)
  9. Smältsäkring
  10. Produktidentifikation
  11. Grafitremsa
  12. Positioneringsindikering
