KAMOUFLAGE 2V60 - Installatie
Bediening: manuele opening
Kamouflage 2V:
Haal de afsluitdop uit de opening in de deur. Gebruik hiervoor het haakje met sleutelring geleverd bij het product. Eventueel kunt u dit hulpmiddel door zijn ring aan de sleutel hangen.
Ontgrendeling 1V
Steek de sleutel in het deurslot. Draai 20° linksom: de deur gaat open. Verwijder de sleutel.
Steek de sleutel in het deurslot. Draai 20° linksom: de deur gaat open. Verwijder de sleutel.
Ontgrendeling 2V
Steek de sleutel in het deurslot. Draai 20° linksom: de deur gaat open. Verwijder de sleutel.
Steek de sleutel in het deurslot. Draai 20° linksom: de deur gaat open. Verwijder de sleutel.
Bediening: manuele sluiting
:
Herwapening 1V
Haal de afsluitdop uit de opening in de deur. Gebruik hiervoor het haakje met sleutelring geleverd bij het product. Eventueel kunt u dit hulpmiddel door zijn ring aan de sleutel hangen.
Haal de afsluitdop uit de opening in de deur. Gebruik hiervoor het haakje met sleutelring geleverd bij het product. Eventueel kunt u dit hulpmiddel door zijn ring aan de sleutel hangen.
Steek de sleutel in het deurslot. Draai 15° in wijzerzin. De sleutel blokkeert in het slot en dient om de deur te trekken.
Duw op de terugslagbeveiliging.
Trek de deur (met de sleutel) dicht.
Draai de sleutel 15° in wijzerzin, de sleutel ontgrendelt in het slot. Verwijder de sleutel.
Trek de deur (met de sleutel) dicht.
Draai de sleutel 15° in wijzerzin, de sleutel ontgrendelt in het slot. Verwijder de sleutel.
Herwapening 2V
Duw op de 2 terugslagbeveiligingen om ze uit te schakelen.
Duw op de 2 terugslagbeveiligingen om ze uit te schakelen.
Haal de afsluitdop uit de opening in de deur. Gebruik hiervoor het haakje met sleutelring geleverd bij het product. Eventueel kunt u dit hulpmiddel door zijn ring aan de sleutel hangen.
Steek de sleutel in het deurslot van de andere deur. Draai 15° in wijzerzin. De sleutel blokkeert in het slot en dient om de deur te trekken.
Trek de 2 deuren (met de sleutel en de touw) gelijktijdig dicht. Zorg ervoor dat de 2 deuren in elkaar haken zoals afgebeeld. Draai de sleutel 15° in tegenwijzerzin, de sleutel ontgrendelt in het slot. Verwijder de sleutel en plaats de afsluitdoppen terug.
Elektrische bekabeling
De elektrische aansluiting kan gebeuren via de 4 hoeken van de klep.
Doorboor het vuurvast materiaal ter hoogte van de uitsparing in de gekozen hoek(en). Het metalen deel is reeds uitgespaard.
Opgelet: na het trekken en bevestigen van de kabels, is het nodig om het geboorde gat in de vuurvaste platen af te dichten rond de elektrische kabels met brandwerende mastieklijm (bijv. BCM).
Opgelet: na het trekken en bevestigen van de kabels, is het nodig om het geboorde gat in de vuurvaste platen af te dichten rond de elektrische kabels met brandwerende mastieklijm (bijv. BCM).
Prik de opening door in het aansluitingscompartiment. Monteer de bijgeleverde kabel-tule.
Voer de bedrading door de geboorde opening. Gebruik de meegeleverde beschermmouw (1), clipsen (2) en trekontlasting (3) om de bedrading te bevestigen aan het kader. Voer de bedrading door de tule (4) in het aansluit compartiment en sluit aan volgens het aansluitschema.
Positie in het kanaal
Het luik wordt in de opening bevestigd. Dit kan worden geplaatst ofwel in het kanaal, in de as van het kanaal, buiten het kanaal of de kanaaluitbreiding of in opbouw.
Schokdempers voor de deurtjes
Schokdempers (schuim) worden standaard geleverd met het luik. Ze kunnen aan de binnenzijde van het deurtje worden bevestigd om te voorkomen dat deze tijdens het openen tegen de wand van het kanaal botst.
Zorg ervoor dat deze blokken op de juiste afmetingen worden gesneden, zodat de terugslagbeveiliging wordt geactiveerd bij het openen van de deur.
Plaatsing in verticale schacht beton met inbouwkader
Het product werd getest en goedgekeurd in:
- Beton ≥ 70 mm | EI 60 (ved i o) S 1500 AA multi | Kamouflage 60 | Installatiemethode: in kanaal/op schacht gemonteerd 0/180°. Minimale tussenafstand toegestaan. | 300x385 mm ≤ Kamouflage 1V ≤ 700x1075 mm; 350x385 mm ≤ Kamouflage 2V ≤ 1100x1105 mm
plaatsing luik met EASY-KAP inbouwkader:
In geval van het vastschroeven van het inbouwkader:
Maak een opening met afmeting (B+20) x (H+20) mm.
In geval van het vastmetselen van het inbouwkader:
Maak een opening met afmeting (B+20) x (H+20) tot (B+100) x (H+100) mm.
Maak een opening met afmeting (B+20) x (H+20) mm.
In geval van het vastmetselen van het inbouwkader:
Maak een opening met afmeting (B+20) x (H+20) tot (B+100) x (H+100) mm.
Het inbouwkader moet altijd met schroeven en pluggen aan de betonnen schacht vastgemaakt worden. Gebruik hiervoor Ø6 x minimum 60 mm, staal of roestvast staal.
Voor een opening met afmetingen tot (B+20) x (H+20) mm:
Twee bevestigingsplaatjes zijn voorzien aan de onder- en bovenzijde van het inbouwkader: plooi deze tegen de schacht en zet het inbouwkader vast in de opening met 4 schroeven Ø 6 x 60 mm. Deze schroeven kunnen in een van de daarvoor bestemde openingen in de plaatjes worden bevestigd, afhankelijk van de dikte van de schachtwand. Zorg ervoor dat het inbouwkader hierbij niet vervormt. De afgewerkte opening moet dezelfde afmetingen hebben als het inbouwkader (B+10) x (H+10) mm.
Voor een opening met afmetingen tot (B+100) x (H+100) mm:
Breng mortel aan rond de opening om de opening naar de buitenafmetingen van het inbouwkader te verkleinen. Ga dan verder zoals hierboven vermeld om het inbouwkader aan de opening vast te maken. Zorg ervoor dat de ruimte tussen kader en opening volledig is afgedicht met mortel.
De mortel moet volledig uitdrogen vooraleer het luik aan het inbouwkader wordt vastgemaakt.
Voor een opening met afmetingen tot (B+20) x (H+20) mm:
Twee bevestigingsplaatjes zijn voorzien aan de onder- en bovenzijde van het inbouwkader: plooi deze tegen de schacht en zet het inbouwkader vast in de opening met 4 schroeven Ø 6 x 60 mm. Deze schroeven kunnen in een van de daarvoor bestemde openingen in de plaatjes worden bevestigd, afhankelijk van de dikte van de schachtwand. Zorg ervoor dat het inbouwkader hierbij niet vervormt. De afgewerkte opening moet dezelfde afmetingen hebben als het inbouwkader (B+10) x (H+10) mm.
Voor een opening met afmetingen tot (B+100) x (H+100) mm:
Breng mortel aan rond de opening om de opening naar de buitenafmetingen van het inbouwkader te verkleinen. Ga dan verder zoals hierboven vermeld om het inbouwkader aan de opening vast te maken. Zorg ervoor dat de ruimte tussen kader en opening volledig is afgedicht met mortel.
De mortel moet volledig uitdrogen vooraleer het luik aan het inbouwkader wordt vastgemaakt.

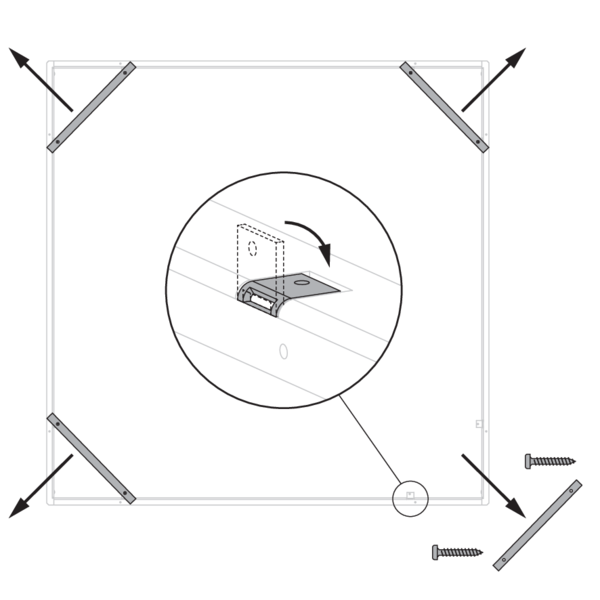

Leg de schroeven, die op een van de dwarslatten zijn bevestigd, opzij. Schroef vervolgens de 4 dwarslatjes van het inbouwkader los en plooi de 8 bevestigingsplaatjes in het kader.
Bij EASY-KGC inbouwkader, vouw het valbeveiligingsrooster in de schacht open (90°).
Bij EASY-KGC inbouwkader, vouw het valbeveiligingsrooster in de schacht open (90°).
Verdraai de vier vastzettingsplaatjes op het luik 90° naar de opstaande stand.
Open en positioneer het luik in het inbouwkader. In het geval van een VM magneet: verwijder de sleutel uit het slot om de klep te openen.
Schroef het luik vast op het inbouwkader met de 4 meegeleverde schroeven, zoals aangegeven op de tekening. Bij het aandraaien van de schroeven wordt het luik tegen de wand aangedrukt. Het is ook mogelijk om de hoek van het luik t.o.v. het inbouwkader licht te corrigeren.
Sluit het mechanisme aan volgens het aansluitschema.
Test de goede werking van het luik.
Schroef het luik vast op het inbouwkader met de 4 meegeleverde schroeven, zoals aangegeven op de tekening. Bij het aandraaien van de schroeven wordt het luik tegen de wand aangedrukt. Het is ook mogelijk om de hoek van het luik t.o.v. het inbouwkader licht te corrigeren.
Sluit het mechanisme aan volgens het aansluitschema.
Test de goede werking van het luik.
Plaatsing in verticale schacht beton zonder inbouwkader
Het product werd getest en goedgekeurd in:
- Beton ≥ 70 mm | EI 60 (ved i o) S 1500 AA multi | Kamouflage 60 | Installatiemethode: in kanaal/op schacht gemonteerd 0/180°. Minimale tussenafstand toegestaan. | 300x385 mm ≤ Kamouflage 1V ≤ 700x1075 mm; 350x385 mm ≤ Kamouflage 2V ≤ 1100x1105 mm
Verdraai de vier vastzettingsplaatjes op het luik 90° naar de opstaande stand.
De bevestigingsplaatjes worden niet gebruikt bij een installatie zonder inbouwkader.
De bevestigingsplaatjes worden niet gebruikt bij een installatie zonder inbouwkader.
Maak een opening met afmeting (B+10) x (H+10) mm.
Open en positioneer het luik in de opening. In het geval van een VM magneet: verwijder de sleutel uit het slot om het luik te openen.
Bevestig het luik in de opening met 4 schroeven en pluggen Ø6 x 40 mm.
Sluit het mechanisme aan volgens het aansluitschema.
Test de goede werking van het luik.
Open en positioneer het luik in de opening. In het geval van een VM magneet: verwijder de sleutel uit het slot om het luik te openen.
Bevestig het luik in de opening met 4 schroeven en pluggen Ø6 x 40 mm.
Sluit het mechanisme aan volgens het aansluitschema.
Test de goede werking van het luik.
Plaatsing in verticaal kanaal met inbouwkader: algemene richtlijnen voor alle types kanalen (behalve beton)
plaatsing luik met EASY-KAP inbouwkader:
Maak een opening met afmeting (B+A) x (H+A) mm. A = 2 x dikte kraag (e) + 20 mm.
Plaats een kraag uit hetzelfde materiaal en dezelfde dikte als het kanaal (dikte e) met een diepte van minimum 105 mm in de opening.
Zie details per type kanaal hierna.
Plaats een kraag uit hetzelfde materiaal en dezelfde dikte als het kanaal (dikte e) met een diepte van minimum 105 mm in de opening.
Zie details per type kanaal hierna.
Maak het inbouwkader vast en dicht af volgens de details per type kanaal hierna.
Twee bevestigingsplaatjes zijn voorzien aan de onder- en bovenzijde van het inbouwkader: plooi deze tegen de kraag. Bevestig de EASY-KAP aan de kraag met spaanplaatschroeven Ø 6 x e mm. Gebruik een van de daarvoor bestemde openingen, afhankelijk van de diepte van de kraag.
Zorg ervoor dat het inbouwkader hierbij niet vervormt. De afgewerkte opening moet dezelfde afmetingen hebben als het inbouwkader (B+10) x (H+10) mm.
Twee bevestigingsplaatjes zijn voorzien aan de onder- en bovenzijde van het inbouwkader: plooi deze tegen de kraag. Bevestig de EASY-KAP aan de kraag met spaanplaatschroeven Ø 6 x e mm. Gebruik een van de daarvoor bestemde openingen, afhankelijk van de diepte van de kraag.
Zorg ervoor dat het inbouwkader hierbij niet vervormt. De afgewerkte opening moet dezelfde afmetingen hebben als het inbouwkader (B+10) x (H+10) mm.
Leg de schroeven, die op een van de dwarslatten zijn bevestigd, opzij. Schroef vervolgens de 4 dwarslatjes van het inbouwkader los en plooi de 8 bevestigingsplaatjes in het kader.
Bij EASY-KGC inbouwkader, vouw het valbeveiligingsrooster in het kanaal open (90°).
Bij EASY-KGC inbouwkader, vouw het valbeveiligingsrooster in het kanaal open (90°).
Verdraai de vier vastzettingsplaatjes op het luik 90° naar de opstaande stand.
Open en positioneer het luik in het inbouwkader. In het geval van een VM magneet: verwijder de sleutel uit het slot om de klep te openen.
Schroef het luik vast op het inbouwkader met de 4 meegeleverde schroeven, zoals aangegeven op de tekening. Bij het aandraaien van de schroeven wordt het luik tegen de wand aangedrukt. Het is ook mogelijk om de hoek van het luik t.o.v. het inbouwkader licht te corrigeren.
Sluit het mechanisme aan volgens het aansluitschema.
Test de goede werking van het luik.
Schroef het luik vast op het inbouwkader met de 4 meegeleverde schroeven, zoals aangegeven op de tekening. Bij het aandraaien van de schroeven wordt het luik tegen de wand aangedrukt. Het is ook mogelijk om de hoek van het luik t.o.v. het inbouwkader licht te corrigeren.
Sluit het mechanisme aan volgens het aansluitschema.
Test de goede werking van het luik.
Plaatsing in verticaal kanaal (zonder inbouwkader): algemene richtlijnen voor alle types kanalen (behalve beton)
Verdraai de vier vastzettingsplaatjes op het luik 90° naar de opstaande stand.
De bevestigingsplaatjes worden niet gebruikt bij een installatie zonder inbouwkader.
De bevestigingsplaatjes worden niet gebruikt bij een installatie zonder inbouwkader.
Maak een opening met afmeting (B+A) x (H+A) mm. A = 2 x dikte kraag (e) + 10 mm.
Plaats een kraag uit hetzelfde materiaal en dezelfde dikte als het kanaal (dikte e) met een diepte van minimum 105 mm in de opening.
Open en positioneer het luik in de opening. In het geval van een VM magneet: verwijder de sleutel uit het slot om het luik te openen.
Bevestig het luik in de opening met 4 schroeven Ø6 x 40 mm.
Opgelet: zorg ervoor dat de schroeven niet uitsteken voorbij de dikte van de kraag!
Sluit het mechanisme aan volgens het aansluitschema.
Test de goede werking van het luik.
Plaats een kraag uit hetzelfde materiaal en dezelfde dikte als het kanaal (dikte e) met een diepte van minimum 105 mm in de opening.
Open en positioneer het luik in de opening. In het geval van een VM magneet: verwijder de sleutel uit het slot om het luik te openen.
Bevestig het luik in de opening met 4 schroeven Ø6 x 40 mm.
Opgelet: zorg ervoor dat de schroeven niet uitsteken voorbij de dikte van de kraag!
Sluit het mechanisme aan volgens het aansluitschema.
Test de goede werking van het luik.
Plaatsing in verticaal kanaal PROMATECT L500
Het product werd getest en goedgekeurd in:
- Promatect L500 ≥ 30 mm | EI 60 (ved i o) S 1500 AA multi | Kamouflage 60 | Installatiemethode: in kanaal/op schacht gemonteerd 0/180°. Minimale tussenafstand toegestaan. | 300x385 mm ≤ Kamouflage 1V ≤ 700x1075 mm; 350x385 mm ≤ Kamouflage 2V ≤ 1100x1105 mm
Plaatsing met inbouwkader:
Niet de kraagonderdelen aan elkaar en bevestig de kraag aan de kanaalwand met nietjes.
Voorzie de groeven van de opening van plaasterlijm type Promacol S.
Dicht het inbouwkader af met Promacol S. Zorg ervoor dat het inbouwkader hierbij niet vervormt.
Niet de kraagonderdelen aan elkaar en bevestig de kraag aan de kanaalwand met nietjes.
Voorzie de groeven van de opening van plaasterlijm type Promacol S.
Dicht het inbouwkader af met Promacol S. Zorg ervoor dat het inbouwkader hierbij niet vervormt.
Plaatsing zonder inbouwkader:
Niet de kraagonderdelen aan elkaar en bevestig de kraag aan de kanaalwand met nietjes.
Niet de kraagonderdelen aan elkaar en bevestig de kraag aan de kanaalwand met nietjes.
Plaatsing in verticaal kanaal GEOFLAM (LIGHT) / GEOTEC
Het product werd getest en goedgekeurd in:
- Geoflam ≥ 30 mm | EI 60 (ved i o) S 1500 AA multi | Kamouflage 60 | Installatiemethode: in kanaal/op schacht gemonteerd 0/180°. Minimale tussenafstand toegestaan. | 300x385 mm ≤ Kamouflage 1V ≤ 700x1075 mm; 350x385 mm ≤ Kamouflage 2V ≤ 1100x1105 mm
- Geotec ≥ 30 mm | EI 60 (ved i o) S 1500 AA multi | Kamouflage 60 | Installatiemethode: in kanaal/op schacht gemonteerd 0/180°. Minimale tussenafstand toegestaan. | 300x385 mm ≤ Kamouflage 1V ≤ 700x1075 mm; 350x385 mm ≤ Kamouflage 2V ≤ 1100x1105 mm
Plaatsing met inbouwkader:
Voorzie de groeven van de opening van plaasterlijm type PLACOL (indien Geoflam) of GEOCOL (S) (indien Geotec).
Bij gebruik van Geotec kan u ook de kraag zelf aan de kanaalwand bevestigen met lijm en schroeven Ø 5 x (2 x e) mm in stappen van 100 mm.
Dicht de naden tussen de opstaande en dwarse balken en tussen de kraag en de kanaalwand af met een mengsel van plaaster en sisal vezel of met GEOCOL (S) (indien Geotec).
Twee bevestigingsplaatjes zijn voorzien aan de onder- en bovenzijde van het inbouwkader: plooi deze tegen de kraag. Voorzie de opening van een mengsel van plaaster en sisal vezel of GEOCOL (S) en bevestig met schroeven van Ø 5 x e mm (indien Geotec) om het inbouwkader te monteren. Zorg ervoor dat het inbouwkader hierbij niet vervormt.
Voorzie de groeven van de opening van plaasterlijm type PLACOL (indien Geoflam) of GEOCOL (S) (indien Geotec).
Bij gebruik van Geotec kan u ook de kraag zelf aan de kanaalwand bevestigen met lijm en schroeven Ø 5 x (2 x e) mm in stappen van 100 mm.
Dicht de naden tussen de opstaande en dwarse balken en tussen de kraag en de kanaalwand af met een mengsel van plaaster en sisal vezel of met GEOCOL (S) (indien Geotec).
Twee bevestigingsplaatjes zijn voorzien aan de onder- en bovenzijde van het inbouwkader: plooi deze tegen de kraag. Voorzie de opening van een mengsel van plaaster en sisal vezel of GEOCOL (S) en bevestig met schroeven van Ø 5 x e mm (indien Geotec) om het inbouwkader te monteren. Zorg ervoor dat het inbouwkader hierbij niet vervormt.
Plaatsing zonder inbouwkader:
Voorzie de groeven van de opening van plaasterlijm type PLACOL (indien Geoflam) of GEOCOL (S) (indien Geotec).
Dicht de naden tussen de opstaande en dwarse balken en tussen de kraag en de kanaalwand af met een mengsel van plaaster en sisal vezel of met GEOCOL (S) (indien Geotec).
Bij gebruik van Geotec kan u ook de kraag zelf aan de kanaalwand bevestigen met lijm en schroeven Ø 5 x (2 x e) mm in stappen van 100 mm.
Voorzie de groeven van de opening van plaasterlijm type PLACOL (indien Geoflam) of GEOCOL (S) (indien Geotec).
Dicht de naden tussen de opstaande en dwarse balken en tussen de kraag en de kanaalwand af met een mengsel van plaaster en sisal vezel of met GEOCOL (S) (indien Geotec).
Bij gebruik van Geotec kan u ook de kraag zelf aan de kanaalwand bevestigen met lijm en schroeven Ø 5 x (2 x e) mm in stappen van 100 mm.
Plaatsing in verticaal kanaal TECNIVER
Het product werd getest en goedgekeurd in:
- Tecniver ≥ 35 mm | EI 60 (ved i o) S 1500 AA multi | Kamouflage 60 | Installatiemethode: in kanaal/op schacht gemonteerd 0/180°. Minimale tussenafstand toegestaan. | 300x385 mm ≤ Kamouflage 1V ≤ 700x1075 mm; 350x385 mm ≤ Kamouflage 2V ≤ 1100x1105 mm
Plaatsing met inbouwkader:
Lijm de naden tussen de opstaande en dwarse balken en tussen de kraag en de kanaalwand met lijm type CF GLUE. Bevestig de kraag met spaanplaatschroeven van Ø5 x 70 mm in stappen van 150 mm.
Twee bevestigingsplaatjes zijn voorzien aan de onder- en bovenzijde van het inbouwkader: plooi deze tegen de kraag. Voorzie de opening van lijm CF GLUE en lijm het inbouwkader vast in de opening. Zorg ervoor dat het inbouwkader hierbij niet vervormt.
Lijm de naden tussen de opstaande en dwarse balken en tussen de kraag en de kanaalwand met lijm type CF GLUE. Bevestig de kraag met spaanplaatschroeven van Ø5 x 70 mm in stappen van 150 mm.
Twee bevestigingsplaatjes zijn voorzien aan de onder- en bovenzijde van het inbouwkader: plooi deze tegen de kraag. Voorzie de opening van lijm CF GLUE en lijm het inbouwkader vast in de opening. Zorg ervoor dat het inbouwkader hierbij niet vervormt.
Plaatsing zonder inbouwkader:
Lijm de naden tussen de opstaande en dwarse balken en tussen de kraag en de kanaalwand met lijm type CF GLUE. Bevestig de kraag met spaanplaatschroeven van Ø5 x 70 mm in stappen van 150 mm.
Lijm de naden tussen de opstaande en dwarse balken en tussen de kraag en de kanaalwand met lijm type CF GLUE. Bevestig de kraag met spaanplaatschroeven van Ø5 x 70 mm in stappen van 150 mm.
Plaatsing in verticaal kanaal GLASROC F V500
Het product werd getest en goedgekeurd in:
- Glasroc F V500 ≥ 35 mm | EI 60 (ved i o) S 1500 AA multi | Kamouflage 60 | Installatiemethode: in kanaal/op schacht gemonteerd 0/180°. Minimale tussenafstand toegestaan. | 300x385 mm ≤ Kamouflage 1V ≤ 700x1075 mm; 350x385 mm ≤ Kamouflage 2V ≤ 1100x1105 mm
Plaatsing met inbouwkader:
Lijm de naden tussen de opstaande en dwarse balken en tussen de kraag en de kanaalwand met lijm type GLASROC F V500. Bevestig de kraag met spaanplaatschroeven van Ø5 x 70 mm in stappen van 150 mm.
Twee bevestigingsplaatjes zijn voorzien aan de onder- en bovenzijde van het inbouwkader: plooi deze tegen het kanaal. Voorzie de opening van lijm GLASROC F V500 en lijm het inbouwkader vast in de opening. Zorg ervoor dat het inbouwkader hierbij niet vervormt.
Lijm de naden tussen de opstaande en dwarse balken en tussen de kraag en de kanaalwand met lijm type GLASROC F V500. Bevestig de kraag met spaanplaatschroeven van Ø5 x 70 mm in stappen van 150 mm.
Twee bevestigingsplaatjes zijn voorzien aan de onder- en bovenzijde van het inbouwkader: plooi deze tegen het kanaal. Voorzie de opening van lijm GLASROC F V500 en lijm het inbouwkader vast in de opening. Zorg ervoor dat het inbouwkader hierbij niet vervormt.
Plaatsing zonder inbouwkader:
Lijm de naden tussen de opstaande en dwarse balken en tussen de kraag en de kanaalwand met lijm type GLASROC F V500. Bevestig de kraag met spaanplaatschroeven van Ø5 x 70 mm in stappen van 150 mm.
Lijm de naden tussen de opstaande en dwarse balken en tussen de kraag en de kanaalwand met lijm type GLASROC F V500. Bevestig de kraag met spaanplaatschroeven van Ø5 x 70 mm in stappen van 150 mm.
Plaatsing in verticaal kanaal EXTHAMAT
Het product werd getest en goedgekeurd in:
- Exthamat ≥ 25 mm | EI 60 (ved i o) S 1500 AA multi | Kamouflage 60 | Installatiemethode: in kanaal/op schacht gemonteerd 0/180°. Minimale tussenafstand toegestaan. | 300x385 mm ≤ Kamouflage 1V ≤ 700x1075 mm; 350x385 mm ≤ Kamouflage 2V ≤ 1100x1105 mm
Plaatsing met inbouwkader:
Voorzie de groeven van de opening van plaasterlijm.
Dicht de naden tussen de opstaande en dwarse balken en tussen de kraag en de kanaalwand af met een mengsel van plaaster en sisal vezel.
Twee bevestigingsplaatjes zijn voorzien aan de onder- en bovenzijde van het inbouwkader: plooi deze tegen het kanaal. Voorzie de opening van een mengsel van plaaster en sisal vezel om het inbouwkader te monteren. Zorg ervoor dat het inbouwkader hierbij niet vervormt.
Voorzie de groeven van de opening van plaasterlijm.
Dicht de naden tussen de opstaande en dwarse balken en tussen de kraag en de kanaalwand af met een mengsel van plaaster en sisal vezel.
Twee bevestigingsplaatjes zijn voorzien aan de onder- en bovenzijde van het inbouwkader: plooi deze tegen het kanaal. Voorzie de opening van een mengsel van plaaster en sisal vezel om het inbouwkader te monteren. Zorg ervoor dat het inbouwkader hierbij niet vervormt.
Plaatsing zonder inbouwkader:
Voorzie de groeven van de opening van plaasterlijm.
Dicht de naden tussen de opstaande en dwarse balken en tussen de kraag en de kanaalwand af met een mengsel van plaaster en sisal vezel.
Voorzie de groeven van de opening van plaasterlijm.
Dicht de naden tussen de opstaande en dwarse balken en tussen de kraag en de kanaalwand af met een mengsel van plaaster en sisal vezel.
Plaatsing in verticaal kanaal DESENFIRE (HD/THD/STR)
Het product werd getest en goedgekeurd in:
- Desenfire HD ≥ 25 mm | EI 60 (ved i o) S 1500 AA multi | Kamouflage 60 | Installatiemethode: in kanaal/op schacht gemonteerd 0/180°. Minimale tussenafstand toegestaan. | 300x385 mm ≤ Kamouflage 1V ≤ 700x1075 mm; 350x385 mm ≤ Kamouflage 2V ≤ 1100x1105 mm
Plaatsing met inbouwkader:
Voorzie de groeven van de opening van plaasterlijm, type FACILIS.
Dicht de naden tussen de opstaande en dwarse balken en tussen de kraag en de kanaalwand af met een mengsel van plaaster en sisal vezel.
Twee bevestigingsplaatjes zijn voorzien aan de onder- en bovenzijde van het inbouwkader: plooi deze tegen het kanaal. Voorzie de opening van een mengsel van plaaster en sisal vezel om het inbouwkader te monteren. Zorg ervoor dat het inbouwkader hierbij niet vervormt.
Voorzie de groeven van de opening van plaasterlijm, type FACILIS.
Dicht de naden tussen de opstaande en dwarse balken en tussen de kraag en de kanaalwand af met een mengsel van plaaster en sisal vezel.
Twee bevestigingsplaatjes zijn voorzien aan de onder- en bovenzijde van het inbouwkader: plooi deze tegen het kanaal. Voorzie de opening van een mengsel van plaaster en sisal vezel om het inbouwkader te monteren. Zorg ervoor dat het inbouwkader hierbij niet vervormt.
Plaatsing zonder inbouwkader:
Voorzie de groeven van de opening van plaasterlijm, type FACILIS.
Dicht de naden tussen de opstaande en dwarse balken en tussen de kraag en de kanaalwand af met een mengsel van plaaster en sisal vezel.
Voorzie de groeven van de opening van plaasterlijm, type FACILIS.
Dicht de naden tussen de opstaande en dwarse balken en tussen de kraag en de kanaalwand af met een mengsel van plaaster en sisal vezel.
Plaatsing met minimale tussenafstanden
De luiken mogen op minimale tussenafstand gemonteerd worden boven of naast elkaar, indien ze gemonteerd zijn in aparte kragen uit kanaalmateriaal met de gewenste brandweerstand. Het is aangeraden om de configuratie niet groter dan 4 x 2 (B x H) te maken.
Als meerdere luiken op minimale tussenafstand gemonteerd worden, dan moeten de draag- en versterkingspunten van het kanaal worden aangepast in verhouding tot het toegenomen gewicht. De plaatsing van het kanaal dient steeds te gebeuren conform het classificatierapport van de kanaalfabrikant.
Bij montage van meer dan 2 luiken in een betonnen schacht is het nodig om een doorlopende wapening te voorzien in de verticale kolommen van minimum 4 x Ø 8 mm.
Afwerking
De voorkant van de deur bestaat uit een gipsplaat. U mag deze plaat op dezelfde manier aankleden als de wand waarin de Kamouflage is bevestigd (verf, behang).
Een laag verf kan worden aangebracht op het blootgestelde oppervlak van de deur en op het kader; behangpapier kan worden gekleefd op de deur.
Gipsplaat: vul de schroefgaten op met een geschikte vulpasta, laat drogen en schuur de oppervlakte. Gebruik een geschikte grondverf.
Kader in geanodiseerd aluminium: gebruik een primer geschikt voor het materiaal (metaal). Met de optie PRIM wordt het kader met een grondverf geleverd, klaar voor de afwerking.
Werk af met verf of behang wanneer de primer droog is.
Opgelet: dicht de ruimte tussen de afdekplaat en het aluminium profiel nooit af met afdichtingsmateriaal of verf. Dit zou voorkomen dat de deur opengaat.
Met de opties ATOUT RAL9010 / ALU (ALU niet beschikbaar voor Plafond model) en PRIM wordt het luik gemakklijker afwerkt. Met de opties ATOUT RAL9010 / ALU is het luik afgewerkt met een gelakt of metal aspect. Met de optie PRIM is het kader voorbehandeld met een primer.
Een laag verf kan worden aangebracht op het blootgestelde oppervlak van de deur en op het kader; behangpapier kan worden gekleefd op de deur.
Gipsplaat: vul de schroefgaten op met een geschikte vulpasta, laat drogen en schuur de oppervlakte. Gebruik een geschikte grondverf.
Kader in geanodiseerd aluminium: gebruik een primer geschikt voor het materiaal (metaal). Met de optie PRIM wordt het kader met een grondverf geleverd, klaar voor de afwerking.
Werk af met verf of behang wanneer de primer droog is.
Opgelet: dicht de ruimte tussen de afdekplaat en het aluminium profiel nooit af met afdichtingsmateriaal of verf. Dit zou voorkomen dat de deur opengaat.
Met de opties ATOUT RAL9010 / ALU (ALU niet beschikbaar voor Plafond model) en PRIM wordt het luik gemakklijker afwerkt. Met de opties ATOUT RAL9010 / ALU is het luik afgewerkt met een gelakt of metal aspect. Met de optie PRIM is het kader voorbehandeld met een primer.
Algemene opmerkingen
- De plaatsing dient steeds te gebeuren conform het installatievoorschrift en het classificatierapport.
- De plaatsing van het rookbeheersingskanaal dient steeds te gebeuren conform het classificatierapport van de fabrikant.
- Stand van de as: zie prestatieverklaring.
