MG2

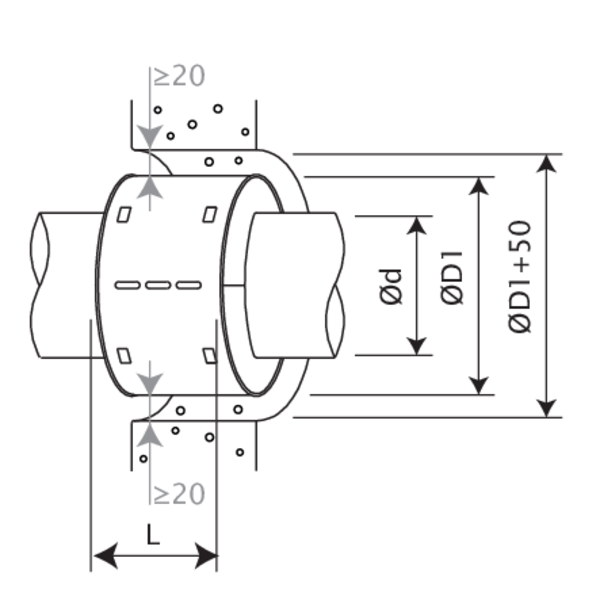

MG2 - Afmetingen

Gamma en afmetingen

Ød [mm]	40	50	56	63	75	80	90	100	110	125
D1 [mm]	67	77	83	90	102	123	133	143	153	182
L [mm]	85	85	85	85	85	85	85	85	85	105

Ød [mm]	160
D1 [mm]	215
L [mm]	105

D1 = buitendiameter van de manchet - d = binnendiameter van de manchet, overeenkomend met de buitendiameter van de leiding

MG2+T

MG2+R

Gewichten Scroll naar rechts/beneden om de volledige tabel te zien

Ød [mm]	40	50	56	63	75	80	90	100	110	125	160
kg	0,2	0,2	0,2	0,2	0,3	0,4	0,5	0,6	0,6	1,2	1,5
