MG-U L125 - Afmetingen

Gamma en afmetingen

Ød [mm]3240505663758090100110
D1 [mm]495767739092101111121131
L [mm]121121121121121121121121121121
Ød [mm]125140160
D1 [mm]150165185
L [mm]121121121

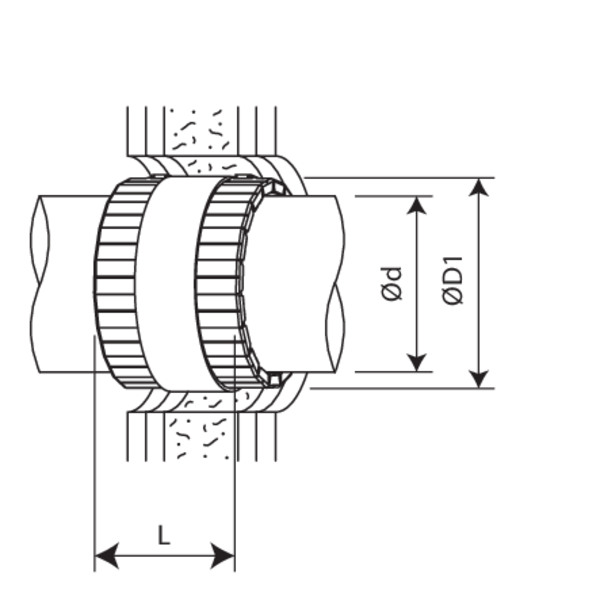

  • D1 = buitendiameter van de manchet - d = binnendiameter van de manchet, overeenkomend met de buitendiameter van de leiding

Gewichten Scroll naar rechts/beneden om de volledige tabel te zien

Ød [mm]3240505663758090100110125140160
kg0,20,20,30,30,30,40,50,50,60,70,80,91,0
