CU4L - Afmetingen

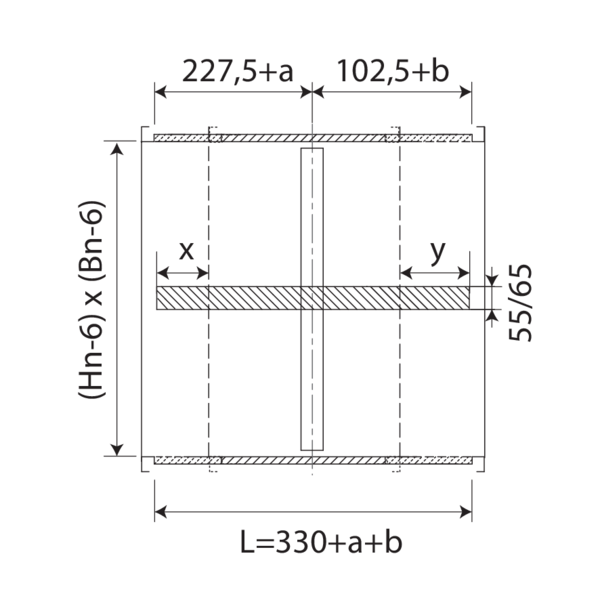

Gamma en afmetingen

≥≤
Hn\Bn [mm]200x2001200x800
  • Bn/Hn per stap van 50 mm; tussenmaten kunnen mits meerprijs (hoogtes tussen ≥ 275 en ≤ 299 mm zijn niet mogelijk).
  • Uitsteken klepblad: X = langs de mechanisme zijde, Y = langs de muurzijde

  • X = Hn/2 – 275 mm
    Y = Hn/2 – 149 mm

  • Hn < 300 mm
  CFTH ONE (X) BFL(T)
P 78 104 96
Q 180 191 110
Z 62 47 74
  • Hn ≥ 300 mm
  CFTH ONE (X) BFL(T) BFN(T)
P 78 104 96 100
Q 180 191 110 110
Z 157 147 180 180

Gewichten Scroll naar rechts/beneden om de volledige tabel te zien
