GZ60 - Installatie
Plaatsing in massieve wand
Het product werd getest en goedgekeurd in:
- Cellenbeton ≥ 100 mm | EI 60 (ve i o) | Mastieklijm BCM | Installatiemethode: ingebouwd, met lamellen horizontaal | 100x100 mm ≤ GZ60 ≤ 800x400 mm
- Cellenbeton ≥ 100 mm | EW 90 (ve i o) | Mastieklijm BCM | Installatiemethode: ingebouwd, met lamellen horizontaal | 100x100 mm ≤ GZ60 ≤ 800x400 mm

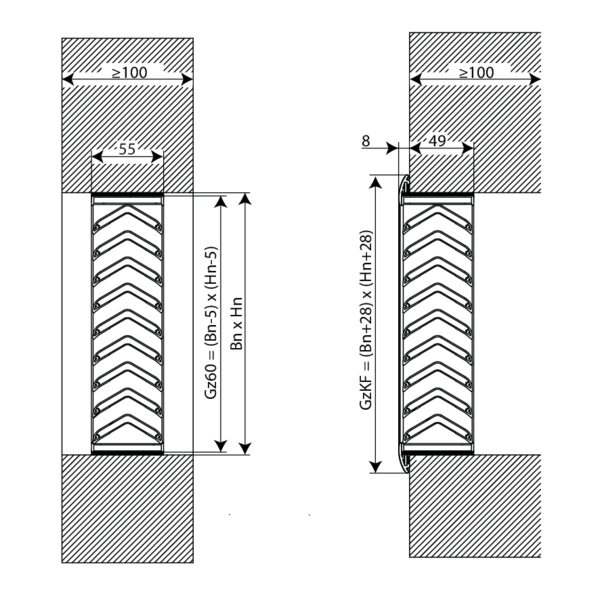

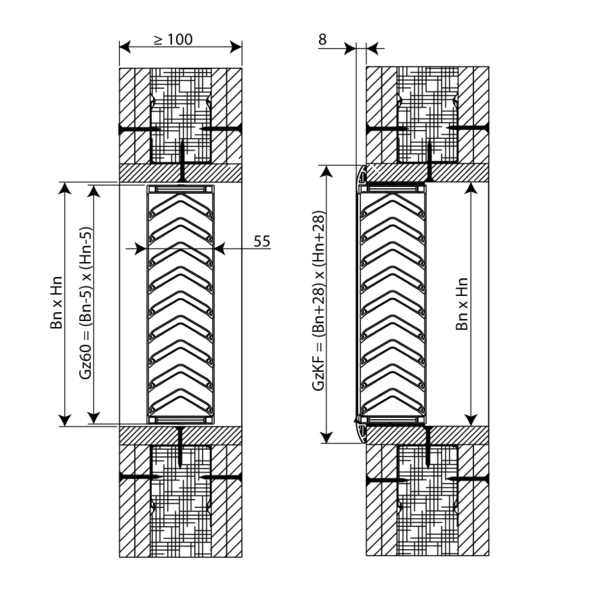

Voorzie in de muur een min. inbouwopening = Bn x Hn.

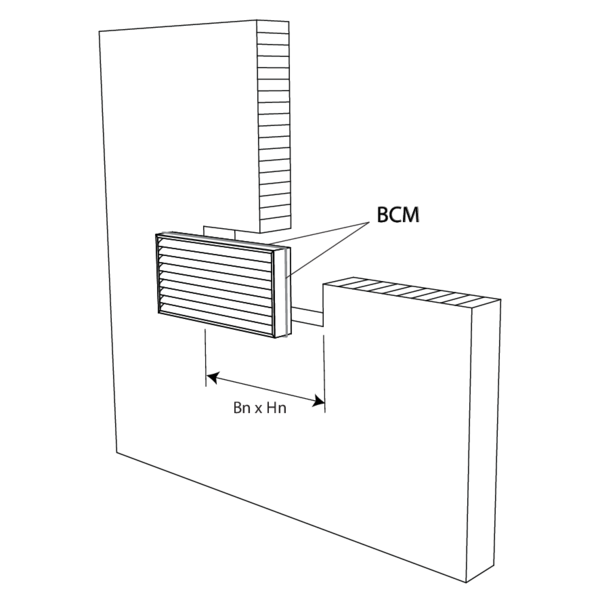

Spuit langs alle zijden het rooster in met mastieklijm BCM.
Spuit langs alle zijden het rooster in met mastieklijm BCM.

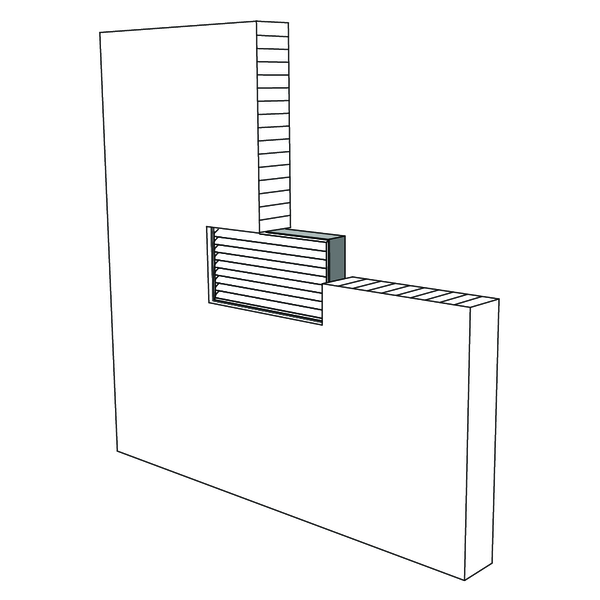

Plaats het rooster in de muur.
Het product dient geplaatst te worden met de lamellen horizontaal.
Het product dient geplaatst te worden met de lamellen horizontaal.
Plaatsing in massieve vloer
Het product werd getest en goedgekeurd in:
- Cellenbeton ≥ 100 mm | EI 60 (ho i o) | Niet van toepassing | Installatiemethode: ingebouwd, met lamellen horizontaal | 100x100 mm ≤ GZ60 ≤ 800x400 mm
- Cellenbeton ≥ 100 mm | EW 60 (ho i o) | Niet van toepassing | Installatiemethode: ingebouwd, met lamellen horizontaal | 100x100 mm ≤ GZ60 ≤ 800x400 mm

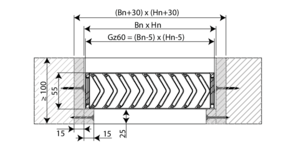

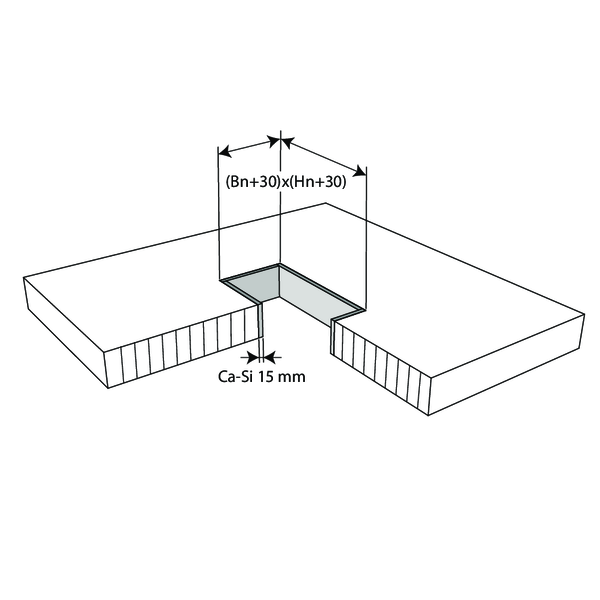

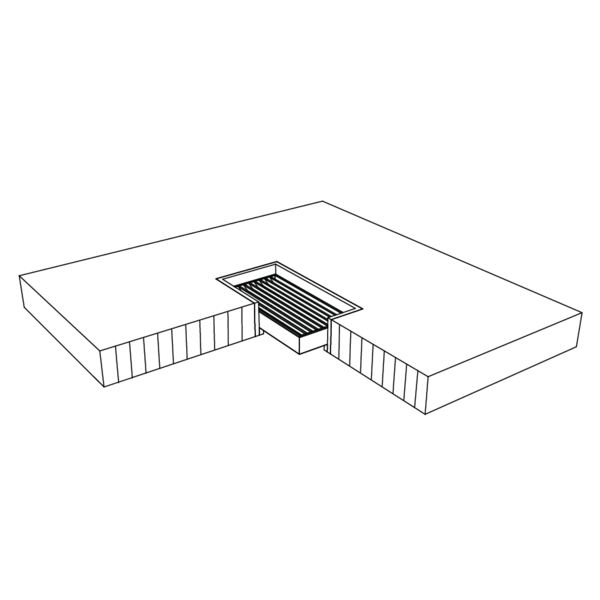

Voorzie in het plafond een min inbouwopening = (Bn+30)x(Hn+30).

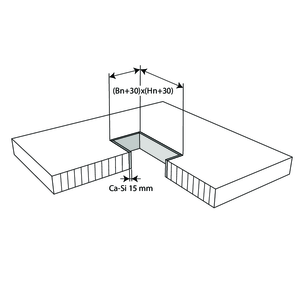

Plaats in de opening een kader in calciumsilicaatplaten met een dikte van 15mm en dicht af met standaardmortel.
Plaats in de opening een kader in calciumsilicaatplaten met een dikte van 15mm en dicht af met standaardmortel.

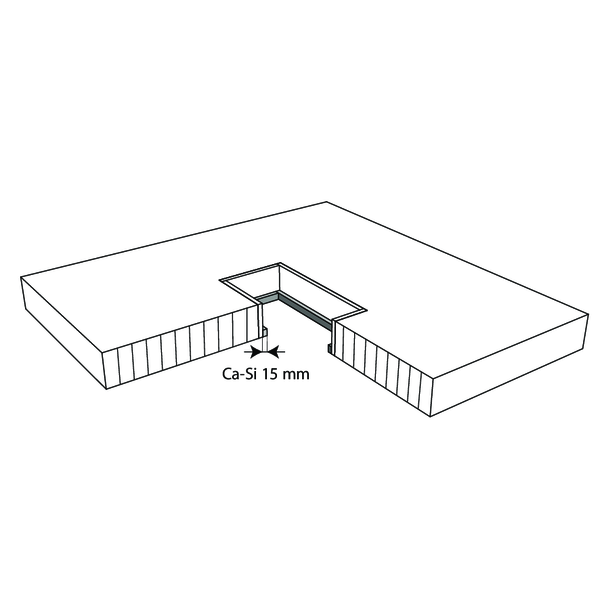

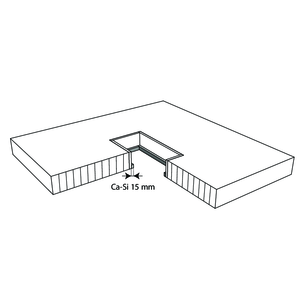

Bevestig onderaan in de opening calciumsilicaat steunlatten met een dikte van 15mm.
Plaats het rooster in de vloer/plafond.
Plaatsing in flexibele wand (metal stud en gipskartonplaten)
Het product werd getest en goedgekeurd in:
- Metal stud gipsplatenwand Type A (EN 520) ≥ 100 mm | EI 60 (ve i o) | Mastieklijm BCM | Installatiemethode: ingebouwd, met lamellen horizontaal | 100x100 mm ≤ GZ60 ≤ 800x400 mm
- Metal stud gipsplatenwand Type A (EN 520) ≥ 100 mm | EW 60 (ve i o) | Mastieklijm BCM | Installatiemethode: ingebouwd, met lamellen horizontaal | 100x100 mm ≤ GZ60 ≤ 800x400 mm

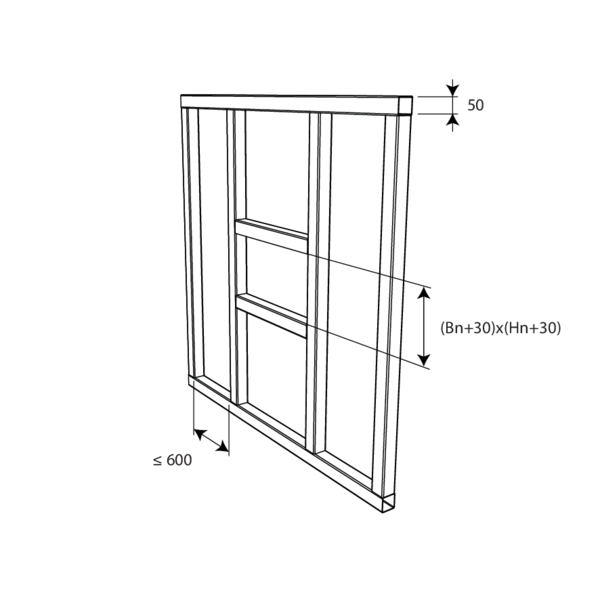

Voorzie in de wand een min inbouwopening (Bn+30)x(Hn+30)mm.
Bevestig twee standaard gipsplaten dikte 12,5mm langs één zijde van de metal stud wand.

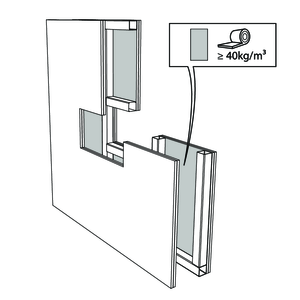

Isoleer met steenwol (min. 40kg/m³) en werk af met twee standaard gipsplaten.
Isoleer met steenwol (min. 40kg/m³) en werk af met twee standaard gipsplaten.

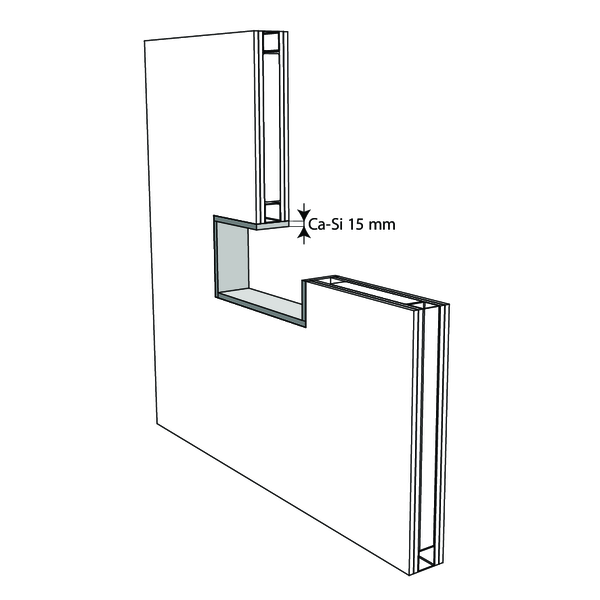

Plaats in de opening een kader in calciumsilicaatplaten met een dikte van 15mm en dicht af met standaardmortel.

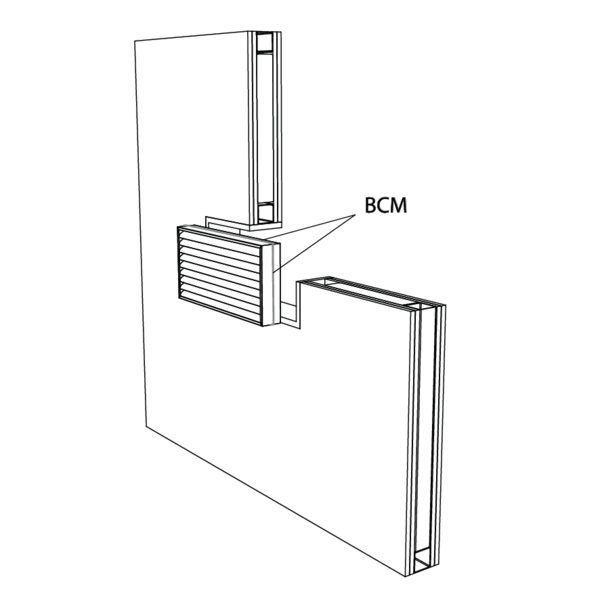

Spuit langs alle zijden het rooster in met mastieklijm BCM.

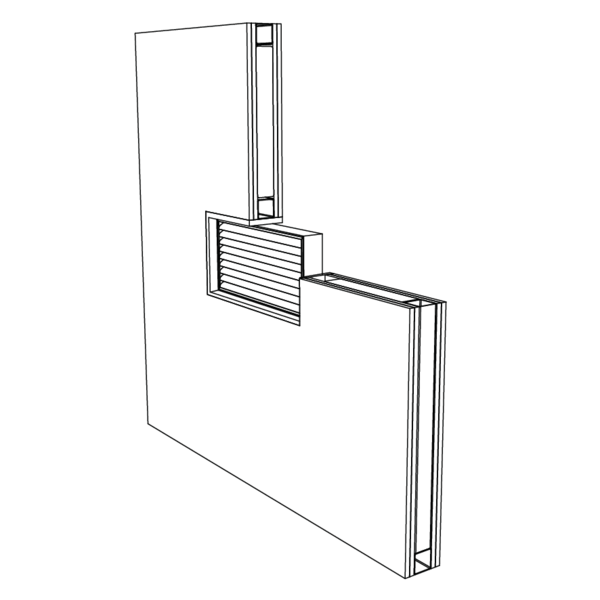

Plaats het rooster in de wand.
Het product dient geplaatst te worden met de lamellen horizontaal.
Het product dient geplaatst te worden met de lamellen horizontaal.

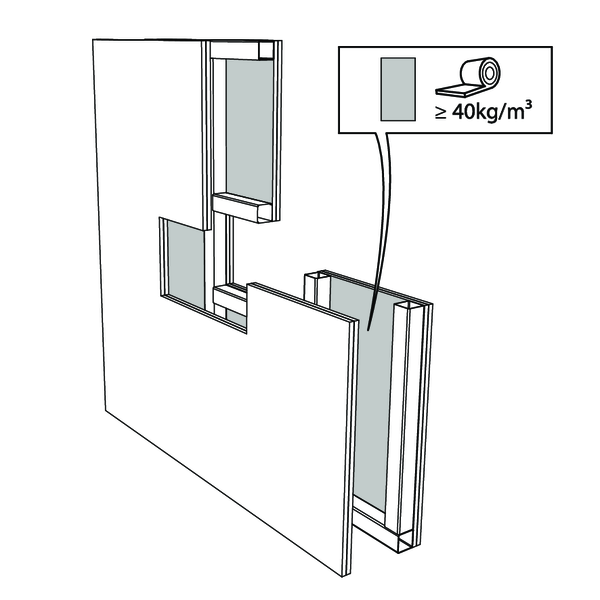

Opbouw Metal Stud Gipskarton wand bestaat uit:
Een metalen skelet vervaardigd uit horizontale en verticale metal studs (min. breedte 50mm)
Steenwol met een dikte van 40mm en een volumieke massa van min 40 kg/m³ tussen de beplating
Dubbele beplating: twee standaard gipsplaten aan weerszijden
Een metalen skelet vervaardigd uit horizontale en verticale metal studs (min. breedte 50mm)
Steenwol met een dikte van 40mm en een volumieke massa van min 40 kg/m³ tussen de beplating
Dubbele beplating: twee standaard gipsplaten aan weerszijden
Plaatsing in houten deur
Het product werd getest en goedgekeurd in:
- Houten deurpaneel ≥ 50 mm | EI 60 (ve i o) | Mastieklijm BCM | Installatiemethode: ingebouwd, met lamellen horizontaal | 100x100 mm ≤ GZ60 ≤ 600x400 mm
- Houten deurpaneel ≥ 50 mm | EW 60 (ve i o) | Mastieklijm BCM | Installatiemethode: ingebouwd, met lamellen horizontaal | 100x100 mm ≤ GZ60 ≤ 600x400 mm

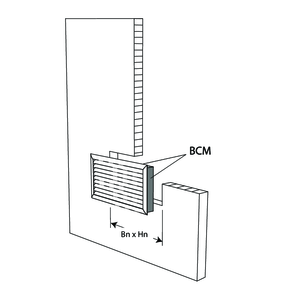

Voorzie in de deur een minimum inbouwopening van Bn x Hn.

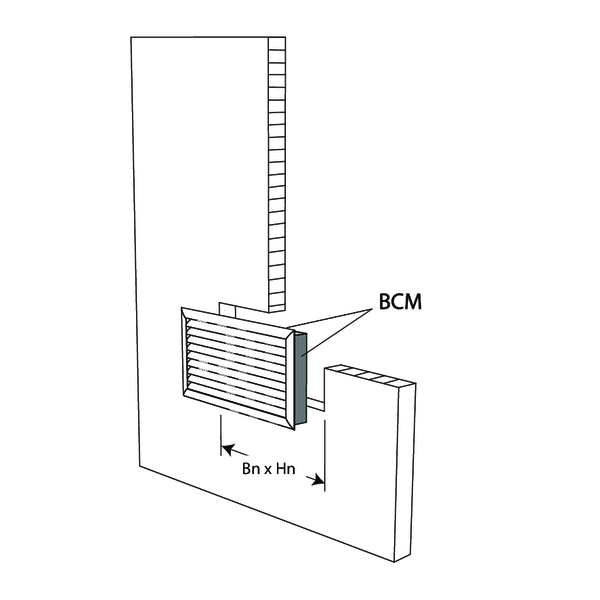

Spuit langs alle zijden het rooster in met mastieklijm BCM.
Spuit langs alle zijden het rooster in met mastieklijm BCM.
Plaats het rooster in de deur.
Het product dient geplaatst te worden met de lamellen horizontaal.

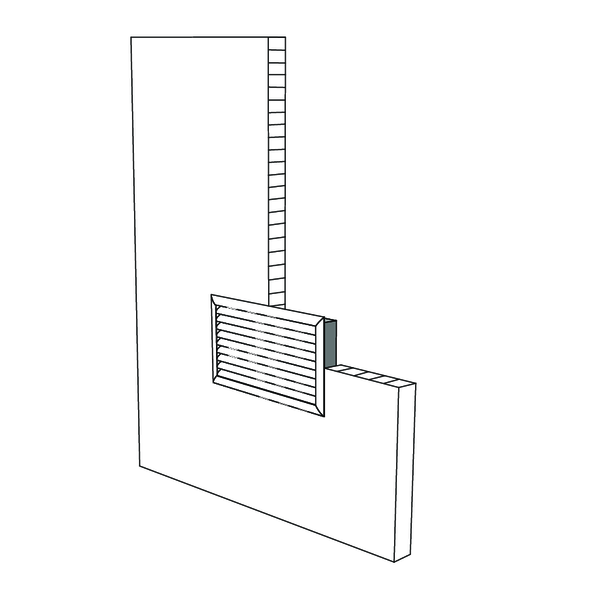

Werk aan de andere zijde af met de variabele afwerkingskader GzKV.
Het product dient geplaatst te worden met de lamellen horizontaal.
Werk aan de andere zijde af met de variabele afwerkingskader GzKV.
Algemene opmerkingen
- De plaatsing dient steeds te gebeuren conform het installatievoorschrift en het classificatierapport.
- Rf-t roosters worden steeds getest in gestandaardiseerde draagconstructies volgens EN 1634-1/EN 1364-1/EN 1364-2. De behaalde resultaten gelden voor gelijksoortige draagconstructies met een brandweerstand, dikte en dichtheid gelijk aan of groter dan de draagconstructie van de test.
