SCV+120 - Installatie

Ontgrendelen van de klepbladen door de twee blokkeerveren licht in te drukken.

Klepbladen vergrendelen door het smeltlood in de houder te klikken.

Ontgrendel (sluit) de klepbladen door ze naar elkaar toe te duwen en het smeltlood zacht zijdelings te ontgrendelen.

Kijk na of het klepblad vrij kan bewegen.
De vlinderklep moet bereikbaar zijn voor inspectie en onderhoud.

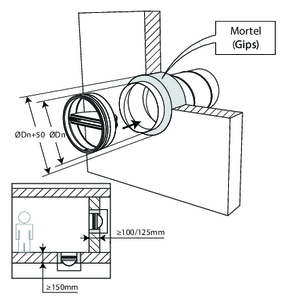

Bij montage dienen de veiligheidsafstanden t.o.v. andere constructie-elementen gerespecteerd te worden. Tenzij anders vermeld.

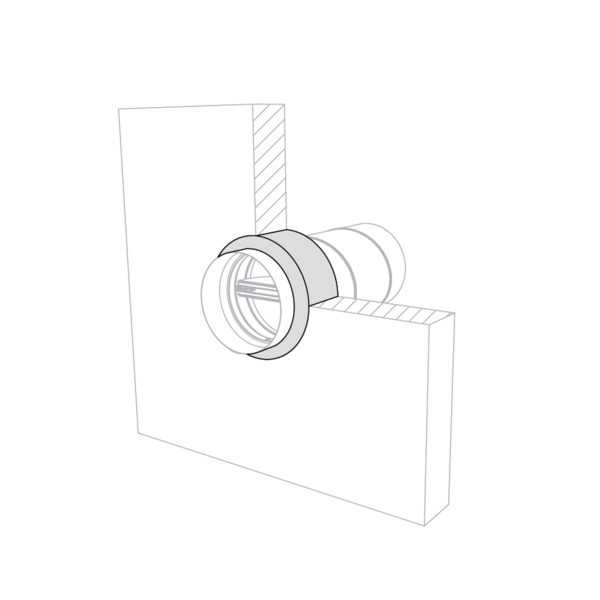

De plaatsing dient steeds te gebeuren conform het installatievoorschrift en het classificatierapport.
De behaalde resultaten in gestandaardiseerde draagconstructies volgens EN 1366-2 gelden ook voor gelijksoortige draagconstructies met een brandweerstand, dikte en dichtheid gelijk aan of groter dan de draagconstructie van de test. Meer informatie over standaard draagconstructies: https://www.rft.eu/nl-be/pagina/brandveiligheid/wettelijke-context/europese-regelgeving/standaard-draagconstructies
Montagezin: de montage kan met de klepas in elke stand (0-360°)
Richting van de luchtstroom: willekeurig
Bij het uitvoeren van niet-vermelde manipulaties is Rf-Technologies niet verantwoordelijk en vervalt de garantie!
