Vlinderkleppen

Voor luchtkanalen met een kleine diameter zijn de ronde vlinderkleppen een compacte brandwerende oplossing. Ze worden in het kanaal ter hoogte van de wand geplaatst om te beletten dat het vuur zich voortplant. Vlinderkleppen zijn heel makkelijk te installeren. Er zijn twee versies verkrijgbaar: de gewone ronde vlinderklep (technische fiche S2/S3) en de vlinderklep met afwerkingsventiel 'V' (technische fiche S4/S5) voor installatie aan het uiteinde van een luchtkanaal.

Hoe werkt een brandwerende vlinderklep?

De ronde vlinderklep is een compacte brandklep voor luchtkanalen met een kleine diameter. Zij is bijzonder geschikt voor residentiële gebouwen en wordt gekenmerkt door een gemakkelijke installatie. Er zijn twee versies verkrijgbaar: de gewone ronde vlinderklep SC+ en de vlinderklep met afwerkingsventiel SCV+. Het toepassingsgebied voor deze oplossing hangt af van de lokale regelgeving, bijvoorbeeld omwille van het ontbreken van een extern besturingsmechanisme om het klepblad te resetten, de mogelijkheid om de werking van de vlinderklep te controleren of toegang tot het smeltlood.

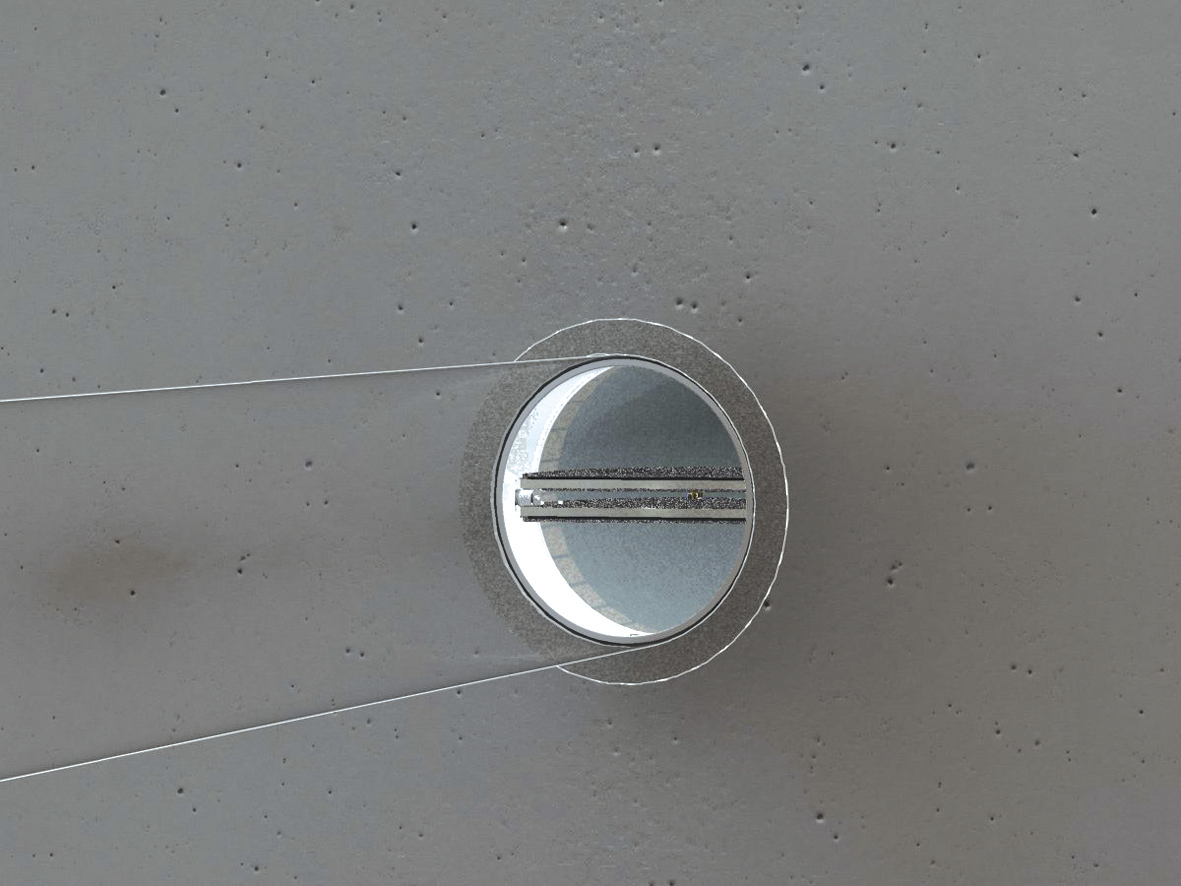

  1. De vlinderklep wordt in een metalen ventilatiekanaal met dezelfde diameter geplaatst en op haar plaats gehouden door een rubberen dichtingsring. Een smeltlood houdt de twee halve klepbladen open.

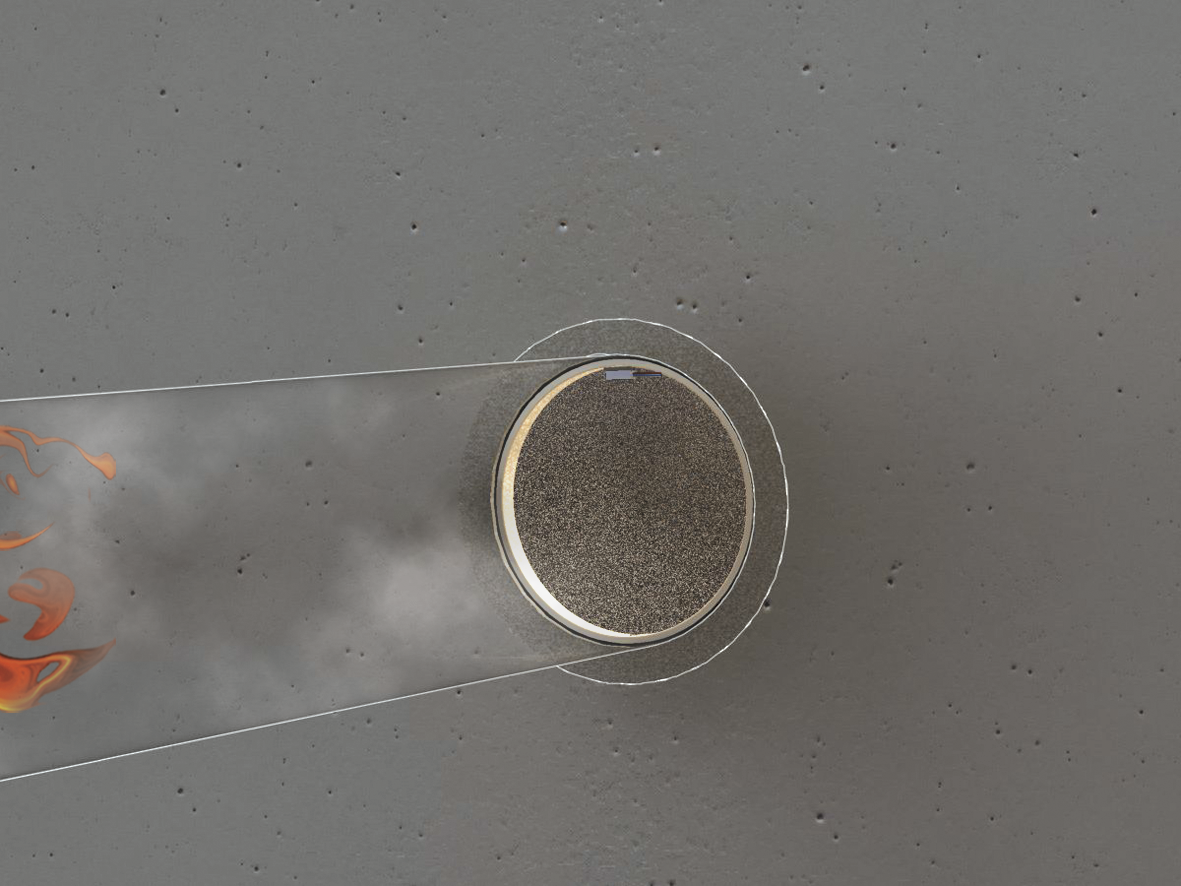

  2. Wanneer de temperatuur in de luchtkoker 72°C bereikt, smelt het smeltlood en sluiten de twee delen van de klep.

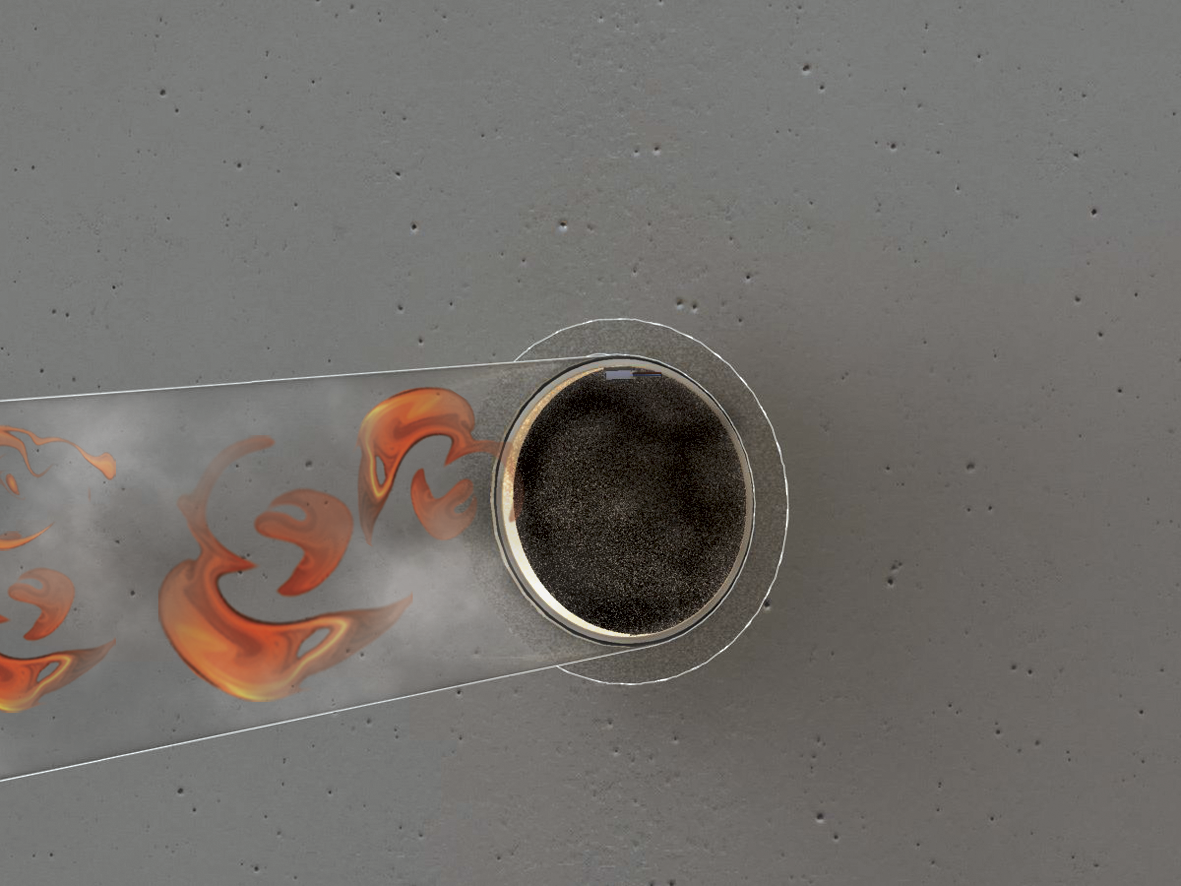

  3. Twee borgingslippen vergrendelen de klep in gesloten positie; het brandwerend materiaal zwelt op en garandeert zo de opgegeven vlam- en rookdichtheid.
