VU120 - Mechanismen
BEN - Op afstand bediende servomotor
De servomotor BEN is speciaal ontworpen om rookbeheersingskleppen vanop afstand te bedienen.
- Toegang voor manuele bediening
- Stekkeraansluiting (ST)
Varianten
-
BEN24
Servomotor BEN 24V -
BEN230
Servomotor BEN 230V -
BEN24-ST
Servomotor BEN 24V met stekkeraansluiting (ST)
Ontgrendeling
-
manuele ontgrendeling
meegeleverde hendel in tegenwijzerzin (VRE; VU120) of wijzerzin (MARKAGE MB; VUW120) draaien. -
afstandgestuurde ontgrendeling
voedingsspanning op kabels 1 en 2 aanbrengen.
Herwapening
-
manuele herwapening
meegeleverde hendel in wijzerzin (VRE; VU120) of tegenwijzerzin (MARKAGE MB; VUW120) draaien. -
gemotoriseerde herwapening
voedingsspanning op kabels 1 en 3 aanbrengen.
MANF - Evolutief afstandsgestuurd ontgrendelingsmechanisme

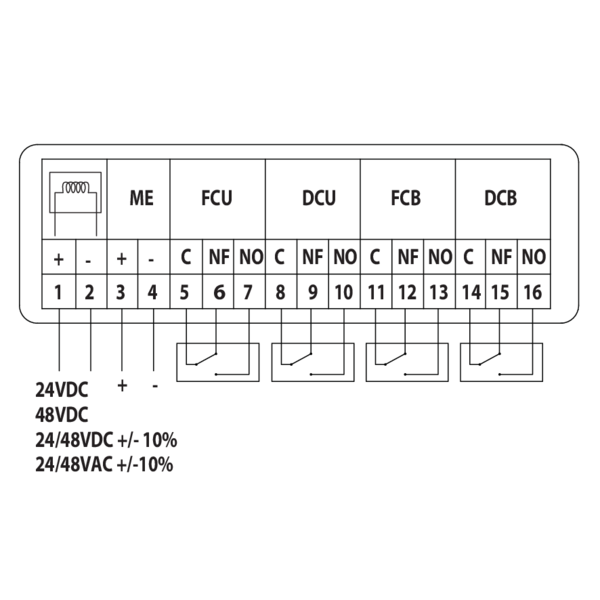

Het ontgrendelingsmechanisme MANF EVO ontgrendelt het klepblad van de rookbeheersingsklep afstandsgestuurd door een stroomimpuls (VD) of een stroomonderbreking (VM) naar de magneet. Begin- en eindeloopschakelaar (FDCU) standaard ingebrepen.
Terugstellen gebeurt manueel of afstandgestuurd via een elektrische herwapeningsmotor ME (optie en kit).

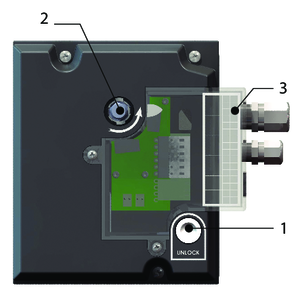

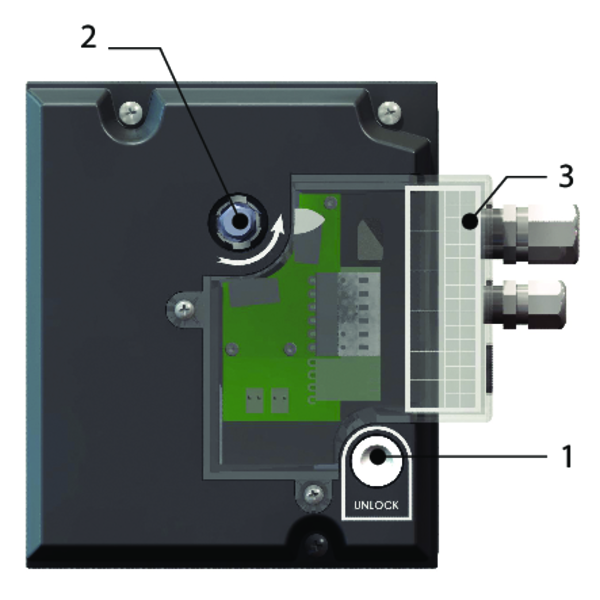

- Ontgrendelingsknop
- Herwapeningshendel
- Kabelingang
Varianten
-
MANF EVO
Evolutief afstandsgestuurd ontgrendelingsmechanisme
Opties - magneet
-
VD24
Impulsmagneet 24 V DC + FDCU -
VD48
Impulsmagneet 48 V DC + FDCU -
VM24
Elektrokleefmagneet 24 V DC + FDCU -
VM48
Elektrokleefmagneet 48 V DC + FDCU
Opties - motor
-
ME
Herwapeningsmotor ME 24V/48V
Opties - Schakelaar
-
FDCU
Unipolaire eindeloop- en beginloopschakelaar -
FDCB
Bipolaire eindeloop- en beginloopschakelaar
Ontgrendeling
-
manuele ontgrendeling
via de witte ontgrendelingsknop (1). -
automatische ontgrendeling
n.v.t. -
afstandgestuurde ontgrendeling
(optie VD/VM MAN EVO FDCU) via stroomimpuls (VD) of stroomonderbreking (VM) op de magneet.
Herwapening
-
manuele herwapening
90° draaien met een dopsleutel 13mm (2) in tegenwijzerzin. -
gemotoriseerde herwapening
(optie ME MANF) schakel de voedingsspanning minstens 10 sec. uit. Voed de motor gedurende minstens 30 sec. (respecteer de aangegeven spanning en polariteit). De beweging van de motor stopt automatisch bij detectie van een koppel > 20 Nm.
NF - Op afstand bediende veerteruggangmotor (voor kleine afmetingen)

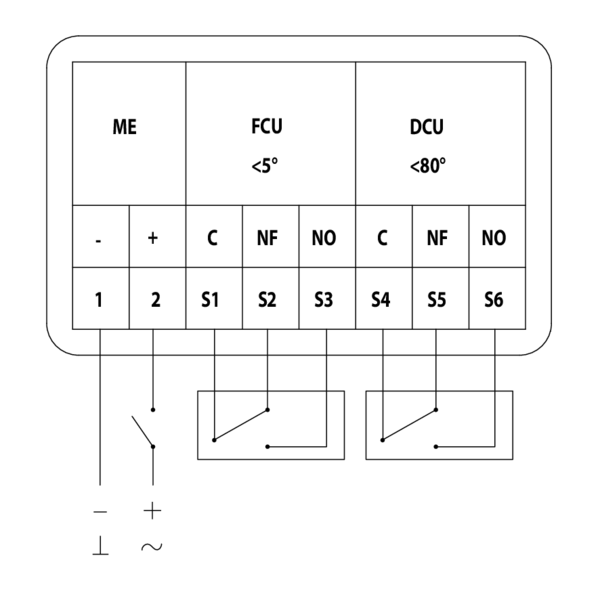

De servomotor is ontworpen om rookbeheersingskleppen vanop afstand te bedienen. Deze oplossing is geschikt voor gebruik bij tegendruk. Met ingebouwde begin- en eindeloopschakelaar.

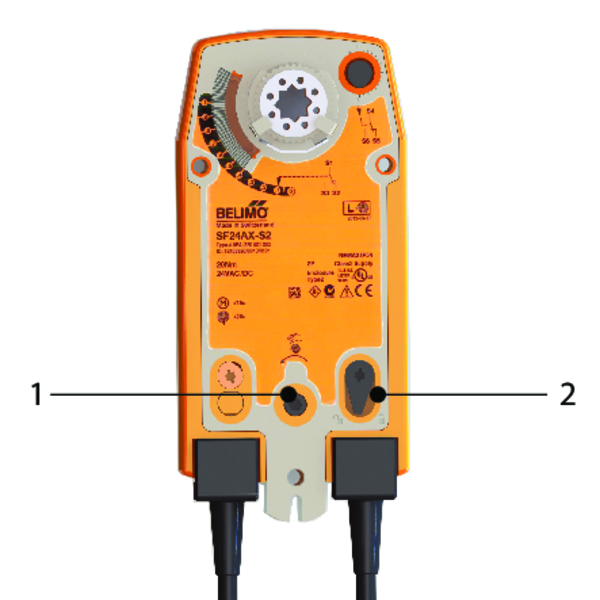

- Toegang voor manuele herwapening
- Vergrendelknop
Varianten
-
NF24
Servomotor NF 24V -
NF230
Servomotor NF 230V
Ontgrendeling
-
manuele ontgrendeling
de meegeleverde sleutel gebruiken en een kwarttoer draaien in tegenwijzerzin; de vergrendelknop naar links duwen. -
automatische ontgrendeling
n.v.t. -
afstandgestuurde ontgrendeling
door het onderbreken van de voedingsspanning (voor kleppen met NF/SF-VD module: door het sturen van een elektrische impuls).
Herwapening
-
manuele herwapening
meegeleverde hendel in tegenwijzerzin draaien. Om de motor te blokkeren de vergrendelingspal naar rechts schuiven en de hendel loslaten. -
gemotoriseerde herwapening
schakel de voedingsspanning minstens 10 sec uit (3 sec voor VU120 met NF/SF-VD module). Voed de servomotor (respecteer de aangegeven spanning!) minstens 180 sec. De beweging van de motor stopt automatisch bij het bereiken van de eindeloop (klep gesloten).
SF - Op afstand bediende veerteruggangmotor (voor grote afmetingen)
De servomotor is ontworpen om rookbeheersingskleppen vanop afstand te bedienen. Deze oplossing is geschikt voor gebruik bij tegendruk. Met ingebouwde begin- en eindeloopschakelaar.
- Toegang voor manuele herwapening
- Vergrendelknop
Varianten
-
SF24
Servomotor SF 24V -
SF230
Servomotor SF 230V
Ontgrendeling
-
manuele ontgrendeling
de meegeleverde sleutel gebruiken en een kwarttoer draaien in tegenwijzerzin; de vergrendelknop naar links duwen. -
automatische ontgrendeling
n.v.t. -
afstandgestuurde ontgrendeling
door het onderbreken van de voedingsspanning (voor kleppen met NF/SF-VD module: door het sturen van een elektrische impuls).
Herwapening
-
manuele herwapening
meegeleverde hendel in tegenwijzerzin draaien. Om de motor te blokkeren de vergrendelingspal naar rechts schuiven en de hendel loslaten. -
gemotoriseerde herwapening
schakel de voedingsspanning minstens 10 sec uit (3 sec voor VU120 met NF/SF-VD module). Voed de servomotor (respecteer de aangegeven spanning!) minstens 180 sec. De beweging van de motor stopt automatisch bij het bereiken van eindeloop (klep gesloten).
