KAMOUFLAGE 1V60 P - Installatie

Bediening: manuele opening

1
Ontgrendeling 1V

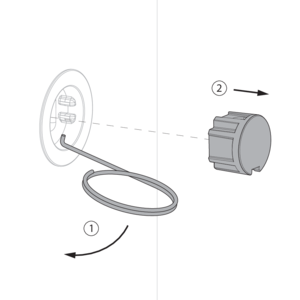

Haal de afsluitdop uit de opening in de deur. Gebruik hiervoor het haakje met sleutelring geleverd bij het product. Eventueel kunt u dit hulpmiddel door zijn ring aan de sleutel hangen.
2
Steek de sleutel in het deurslot. Draai 20° in tegenwijzerzin: de deur gaat open. Verwijder de sleutel.

Bediening: manuele sluiting

1
Herwapening 1V
Haal de afsluitdop uit de opening in de deur. Gebruik hiervoor het haakje met sleutelring geleverd bij het product. Eventueel kunt u dit hulpmiddel door zijn ring aan de sleutel hangen.
2
Steek de sleutel in het deurslot. Draai 15° in wijzerzin. De sleutel blokkeert in het slot en dient om de deur te trekken.
3
Duw op de terugslagbeveiliging.
Trek de deur (met de sleutel) dicht.
Draai de sleutel 15° in wijzerzin, de sleutel ontgrendelt in het slot. Verwijder de sleutel.

Elektrische bekabeling

1

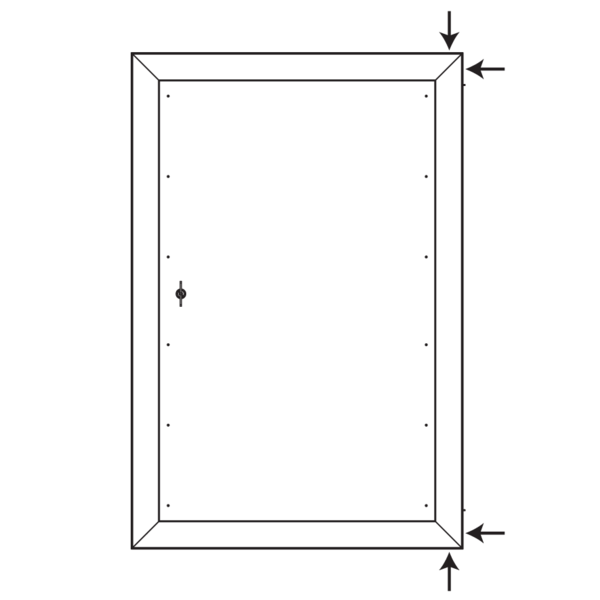

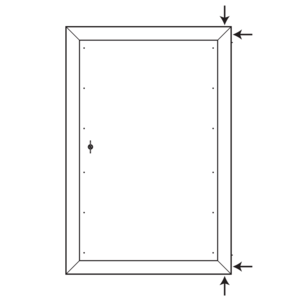

De elektrische aansluiting kan gebeuren via de 2 hoeken van de klep aan de scharnierkant.
2
Doorboor het vuurvast materiaal ter hoogte van de uitsparing in de gekozen hoek(en). Het metalen deel is reeds uitgespaard.
Opgelet: na het trekken en bevestigen van de kabels, is het nodig om het geboorde gat in de vuurvaste platen af te dichten rond de elektrische kabels met brandwerende mastieklijm (bijv. BCM).
3
Doorprik de opening in het aansluitingscompartiment. Monteer de bijgeleverde kabel-tule.
4
Voer de bedrading door de geboorde opening. Gebruik de meegeleverde beschermmouw (1), clipsen (2) en trekontlasting (3) om de bedrading te bevestigen aan het kader. Voer de bedrading door de tule (4) in het aansluit compartiment en sluit aan volgens het aansluitschema.

Positie in het kanaal

1

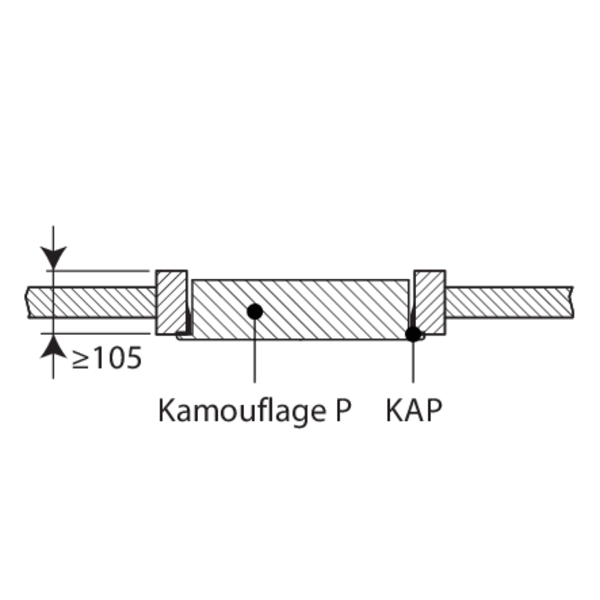

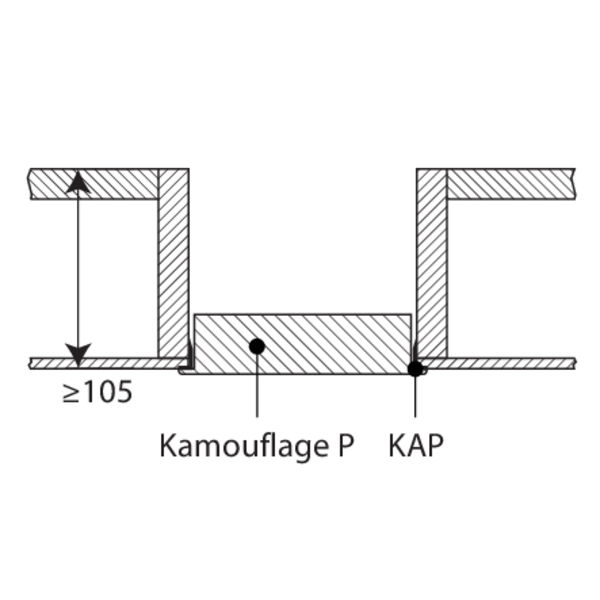

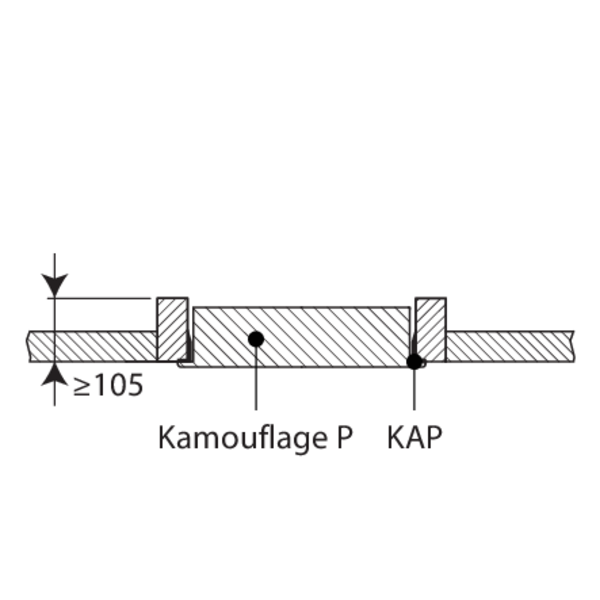

De luiken worden op een kraag bevestigd. Deze kan worden geplaatst ofwel in het kanaal, in de as van het kanaal, buiten het kanaal of de kanaaluitbreiding.
2
3

Schokdempers voor de deurtjes

1
Schokdempers (schuim) worden standaard geleverd met het luik. Ze kunnen aan de binnenzijde van het deurtje worden bevestigd om te voorkomen dat deze tijdens het openen tegen de wand van het kanaal botst.
2
Zorg ervoor dat deze blokken op de juiste afmetingen worden gesneden, zodat de terugslagbeveiliging wordt geactiveerd bij het openen van de deur.

Horizontale plaatsing met inbouwkader: algemene plaatsingsrichtlijnen

1

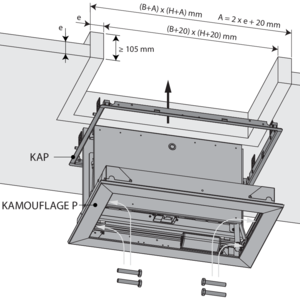

Maak een opening met afmeting (B+A) x (H+A) mm. A = 2 x dikte kraag (e) + 20 mm.
Plaats een kraag uit hetzelfde materiaal en dezelfde dikte als de schacht (dikte e) met een diepte van minimum 105 mm in de opening.
Maak het inbouwkader vast en dicht af volgens de details per type kanaal hierna.

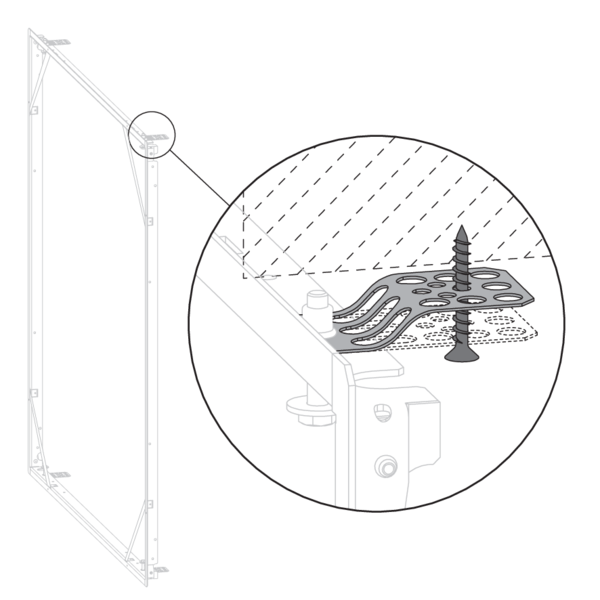

Schroef het inbouwkader vast aan de kraag met spaanplaatschroeven (Ø 6 x e)mm. Twee bevestigingsplaatjes zijn voorzien aan onder en bovenzijde van het inbouwkader: plooi deze tegen de schacht.
Zorg ervoor dat het inbouwkader hierbij niet vervormt. De afgewerkte opening moet dezelfde afmetingen hebben als het inbouwkader (B+10) x (H+10) mm.
2

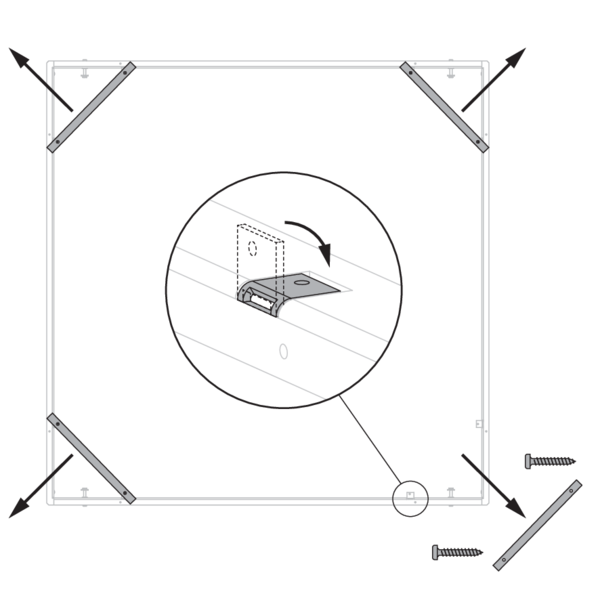

Schroef de 4 dwarsbalken van het KAP inbouwkader los en plooi de 8 platen in de kader.
3
Open en positioneer de klep in het KAP inbouwkader. In het geval van een VM magneet: verwijder de sleutel uit het slot om de klep te openen.
Gebruik niet de bouten die met het inbouwkader werden geleverd, maar wel de bouten die bij het luik werden geleverd (M6x50 mm).
Opgelet: zorg ervoor dat de schroeven niet uitsteken voorbij de dikte van de kraag!
Sluit het mechanisme aan volgens het aansluitschema.
Test de goede werking van de klep.

Horizontale plaatsing in kanaal PROMATECT L500 met inbouwkader

Het product werd getest en goedgekeurd in:
  • Promatect L500 ≥ 30 mm | EI 60 (hod i o) S 1500 AA multi | Kamouflage 60 P | Installatiemethode: in kanaal/op schacht gemonteerd 0/90°/180°/270° | 350x385 mm ≤ Kamouflage P 1V ≤ 700x775 mm; 550x1075 mm
1
Niet de kraagonderdelen aan elkaar en bevestig de kraag aan de kanaalwand met nietjes.
Voorzie de groeven van de opening van plaasterlijm type Promacol S.
Dicht het inbouwkader af met Promacol S. Zorg ervoor dat het inbouwkader hierbij niet vervormt.

Horizontale plaatsing in kanaal GEOFLAM (LIGHT) / GEOTEC met inbouwkader

Het product werd getest en goedgekeurd in:
  • Geoflam ≥ 30 mm | EI 60 (hod i o) S 1500 AA multi | Kamouflage 60 P | Installatiemethode: in kanaal/op schacht gemonteerd 0/90°/180°/270° | 350x385 mm ≤ Kamouflage P 1V ≤ 700x775 mm; 550x1075 mm
  • Geotec ≥ 30 mm | EI 60 (hod i o) S 1500 AA multi | Kamouflage 60 P | Installatiemethode: in kanaal/op schacht gemonteerd 0/90°/180°/270° | 350x385 mm ≤ Kamouflage P 1V ≤ 700x775 mm; 550x1075 mm
1
Voorzie de groeven van de opening van plaasterlijm type PLACOL (indien Geoflam) of GEOCOL (S) (indien Geotec).
Bij gebruik van Geotec kan u ook de kraag zelf aan de kanaalwand bevestigen met lijm en schroeven Ø 5 x (2 x e) mm in stappen van 100 mm.
Dicht de naden tussen de opstaande en dwarse balken en tussen de kraag en de kanaalwand af met een mengsel van plaaster en sisal vezel of met GEOCOL (S) (indien Geotec).
De afgewerkte opening moet dezelfde afmetingen hebben als het inbouwkader (B+10) x (H+10) mm. Twee bevestigingsplaatjes zijn voorzien aan de onder- en bovenzijde van het inbouwkader: plooi deze tegen de kraag. Voorzie de opening van een mengsel van plaaster en sisal vezel of GEOCOL (S) en bevestig met schroeven van Ø 5 x e mm (indien Geotec) om het inbouwkader te monteren. Zorg ervoor dat het inbouwkader hierbij niet vervormt.

Horizontale plaatsing in kanaal TECNIVER met inbouwkader

Het product werd getest en goedgekeurd in:
  • Tecniver ≥ 35 mm | EI 60 (hod i o) S 1500 AA multi | Kamouflage 60 P | Installatiemethode: in kanaal/op schacht gemonteerd 0/90°/180°/270° | 350x385 mm ≤ Kamouflage P 1V ≤ 700x775 mm; 550x1075 mm
1
Voorzie de groeven van de opening en de balken van de kraag van lijm type CF GLUE.
Lijm de naden tussen de opstaande en dwarse balken en tussen de kraag en de kanaalwand met lijm type CF GLUE. Bevestig de kraag met spaanplaatschroeven van Ø5 x 70 mm in stappen van 150 mm.
De afgewerkte opening moet dezelfde afmetingen hebben als het inbouwkader (B+10) x (H+10) mm. Twee bevestigingsplaatjes zijn voorzien aan de onder- en bovenzijde van het inbouwkader: plooi deze tegen de kraag. Voorzie de opening van lijm CF GLUE en lijm het inbouwkader vast in de opening. Zorg ervoor dat het inbouwkader hierbij niet vervormt.

Horizontale plaatsing in kanaal GLASROC F V500 met inbouwkader

Het product werd getest en goedgekeurd in:
  • Glasroc F V500 ≥ 35 mm | EI 60 (hod i o) S 1500 AA multi | Kamouflage 60 P | Installatiemethode: in kanaal/op schacht gemonteerd 0/90°/180°/270° | 350x385 mm ≤ Kamouflage P 1V ≤ 700x775 mm; 550x1075 mm
1
Voorzie de groeven van de opening en de balken van de kraag van lijm type GLASROC F V500.
Lijm de naden tussen de opstaande en dwarse balken en tussen de kraag en de kanaalwand met lijm type GLASROC F V500. Bevestig de kraag met spaanplaatschroeven van Ø5 x 70 mm in stappen van 150 mm.
De afgewerkte opening moet dezelfde afmetingen hebben als het inbouwkader (B+10) x (H+10) mm. Twee bevestigingsplaatjes zijn voorzien aan de onder- en bovenzijde van het inbouwkader: plooi deze tegen het kanaal. Voorzie de opening van lijm GLASROC F V500 en lijm het inbouwkader vast in de opening. Zorg ervoor dat het inbouwkader hierbij niet vervormt.

Horizontale plaatsing in kanaal DESENFIRE (HD/THD/STR) met inbouwkader

Het product werd getest en goedgekeurd in:
  • Desenfire HD ≥ 25 mm | EI 60 (hod i o) S 1500 AA multi | Kamouflage 60 P | Installatiemethode: in kanaal/op schacht gemonteerd 0/90°/180°/270° | 350x385 mm ≤ Kamouflage P 1V ≤ 700x775 mm; 550x1075 mm
1
Voorzie de groeven van de opening van plaasterlijm, type FACILIS.
Plaats een kraag uit hetzelfde materiaal en dezelfde dikte als de schacht (dikte e) met een diepte van minimum 105 mm in de opening.
Dicht de naden tussen de opstaande en dwarse balken en tussen de kraag en de kanaalwand af met een mengsel van plaaster en sisal vezel.
De afgewerkte opening moet dezelfde afmetingen hebben als het inbouwkader (B+10) x (H+10) mm. Twee bevestigingsplaatjes zijn voorzien aan de onder- en bovenzijde van het inbouwkader: plooi deze tegen het kanaal. Voorzie de opening van een mengsel van plaaster en sisal vezel om het inbouwkader te monteren. Zorg ervoor dat het inbouwkader hierbij niet vervormt.

Horizontale plaatsing in kanaal EXTHAMAT met inbouwkader

Het product werd getest en goedgekeurd in:
  • Exthamat ≥ 25 mm | EI 60 (hod i o) S 1500 AA multi | Kamouflage 60 P | Installatiemethode: in kanaal/op schacht gemonteerd 0/90°/180°/270° | 350x385 mm ≤ Kamouflage P 1V ≤ 700x775 mm; 550x1075 mm
1
Voorzie de groeven van de opening van plaasterlijm.
Dicht de naden tussen de opstaande en dwarse balken en tussen de kraag en de kanaalwand af met een mengsel van plaaster en sisal vezel.
De afgewerkte opening moet dezelfde afmetingen hebben als het inbouwkader (B+10) x (H+10) mm. Twee bevestigingsplaatjes zijn voorzien aan de onder- en bovenzijde van het inbouwkader: plooi deze tegen het kanaal. Voorzie de opening van een mengsel van plaaster en sisal vezel om het inbouwkader te monteren. Zorg ervoor dat het inbouwkader hierbij niet vervormt.

Afwerking

1
De voorkant van de deur bestaat uit een gipsplaat. U mag deze plaat op dezelfde manier aankleden als de wand waarin de Kamouflage is bevestigd (verf, behang).
Een laag verf kan worden aangebracht op het blootgestelde oppervlak van de deur en op het kader; behangpapier kan worden gekleefd op de deur.
Gipsplaat: vul de schroefgaten op met een geschikte vulpasta, laat drogen en schuur de oppervlakte. Gebruik een geschikte grondverf.
Kader in geanodiseerd aluminium: gebruik een primer geschikt voor het materiaal (metaal). Met de optie PRIM wordt het kader met een grondverf geleverd, klaar voor de afwerking.
Werk af met verf of behang wanneer de primer droog is.
Opgelet: dicht de ruimte tussen de afdekplaat en het aluminium profiel nooit af met afdichtingsmateriaal of verf. Dit zou voorkomen dat de deur opengaat.
Met de opties ATOUT RAL9010 / ALU (ALU niet beschikbaar voor Plafond model) en PRIM wordt het luik gemakkelijker afwerkt. Met de opties ATOUT RAL9010 / ALU is het luik afgewerkt met een gelakt of metal aspect. Met de optie PRIM is het kader voorbehandeld met een primer.

Algemene opmerkingen

  • De plaatsing dient steeds te gebeuren conform het installatievoorschrift en het classificatierapport.
  • De plaatsing van het rookbeheersingskanaal dient steeds te gebeuren conform het classificatierapport van de fabrikant.
  • As oriëntatie: zie prestatieverklaring.
  • Vermijd obstructie van aansluitende rookbeheersingskanalen.
  • Kijk na of het klepblad vrij kan bewegen.
  • Rf-t rookbeheersingskleppen mogen geplaatst worden in rookbeheersingskanalen die, naar gelang het geval, getest werden volgens EN 1366-8 en EN 1366-9, en die gemaakt zijn uit gelijksoortig materiaal met een brandweerstand, dikte en dichtheid gelijk aan of groter dan deze van het geteste materiaal.
  • Opgelet: tijdens de plaatsing moet het product voorzichtig behandeld worden en beschermd blijven tegen afdichtingsproducten.
  • Opgelet: voor het opstarten van het systeem moeten stof en vuil verwijderd worden.
  • Opgelet: hou rekening met de minimale vrije ruimte bij het openen van het klepblad in een rookbeheersingskanaal.
