MG2-A XL - Afmetingen

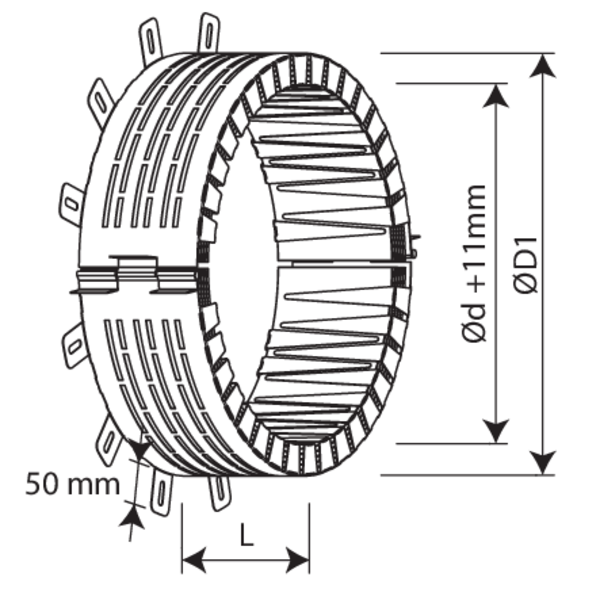

Gamma en afmetingen

Ød [mm]	200	250	315	355	400
D1 [mm]	271	321	396	436	481
L [mm]	103	103	155	155	155

• Aantal bevestigingspunten: 8 (Ø d 200) / 10 (Ø d 250-355) / 12 (Ø d 400)
• D1 = buitendiameter van de manchet - d = binnendiameter van de manchet, overeenkomend met de buitendiameter van de leiding

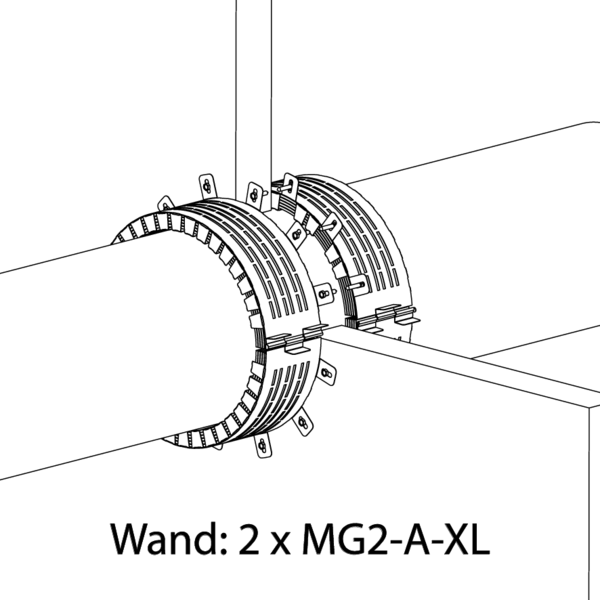

• Wand: 2 x MG2-A-XL

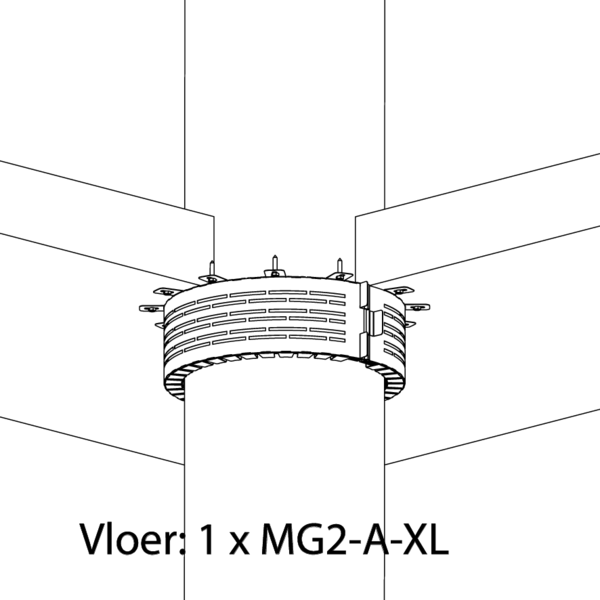

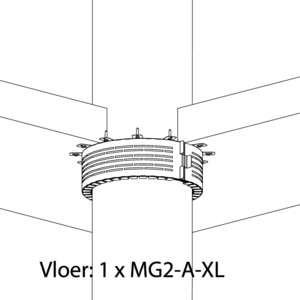

• Vloer: 1 x MG2-A-XL
