GE60-XL - Installatie

Plaatsing in massieve wand

Het product werd getest en goedgekeurd in:

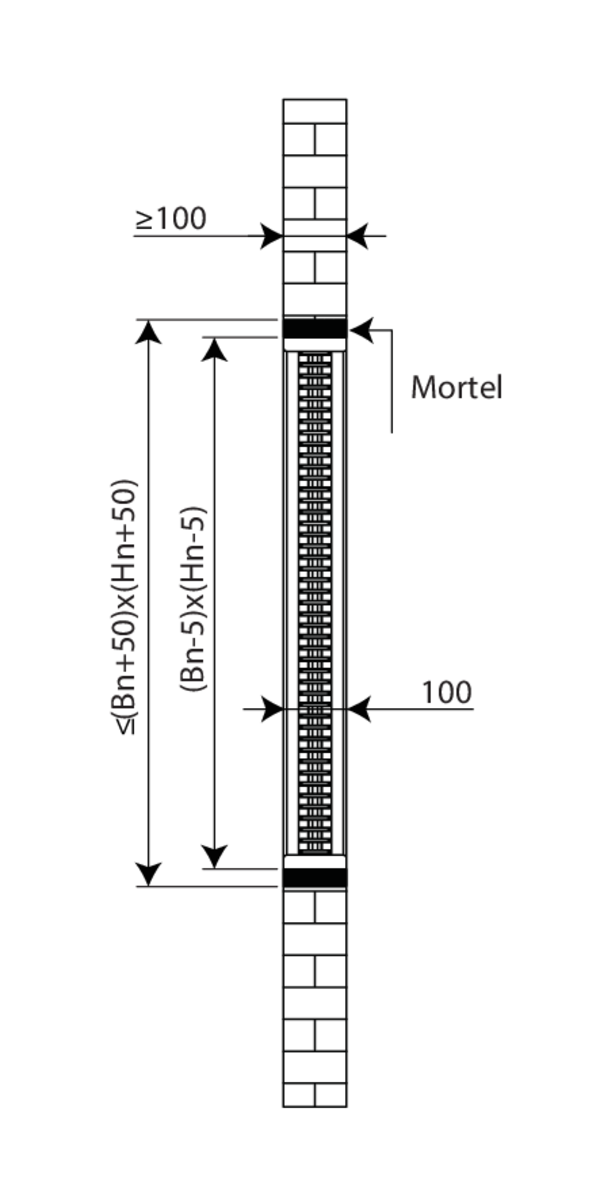

  • Cellenbeton ≥ 100 mm | EI 60 (ve i o) | Mortel | Installatiemethode: ingebouwd, met lamellen horizontaal | 200x500 mm / 900x200 mm ≤ GE60-XL ≤ 1200x800 mm
  • Cellenbeton ≥ 100 mm | EW 60 (ve i o) | Mortel | Installatiemethode: ingebouwd, met lamellen horizontaal | 200x500 mm / 900x200 mm ≤ GE60-XL ≤ 1200x800 mm
1

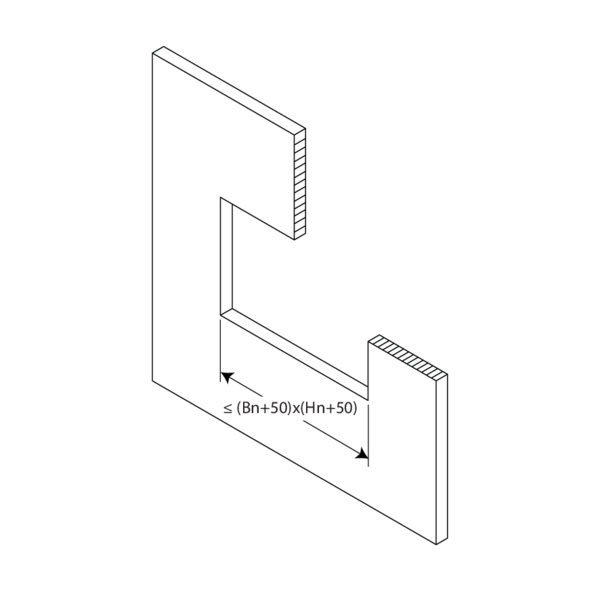

Voorzie in de muur een min. inbouwopening = (Bn+50) x (Hn+50)mm.
2

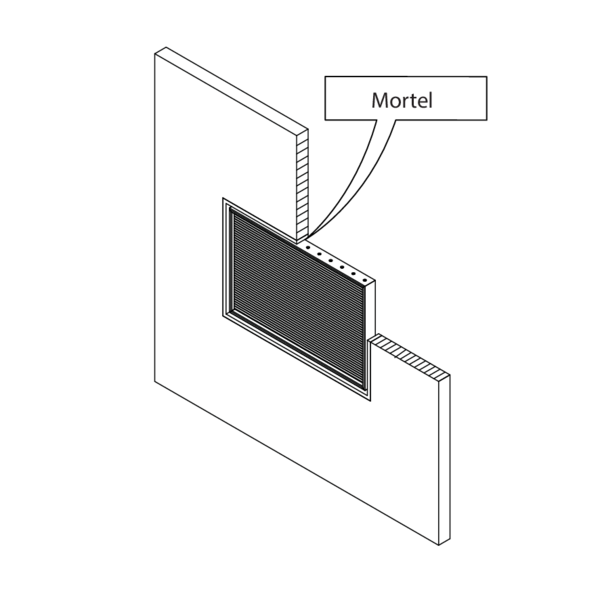

Plaats het rooster in de muur.
Het product dient geplaatst te worden met de lamellen horizontaal.
Vul de eventueel resterende voeg tussen het rooster en de muur op met gewone cementmortel.
3

Algemene opmerkingen

  • De plaatsing dient steeds te gebeuren conform het installatievoorschrift en het classificatierapport.
  • Rf-t roosters worden steeds getest in gestandaardiseerde draagconstructies volgens EN 1634-1/EN 1364-1/EN 1364-2. De behaalde resultaten gelden voor gelijksoortige draagconstructies met een brandweerstand, dikte en dichtheid gelijk aan of groter dan de draagconstructie van de test.
