MARKAGE FD - Meccanismi

BFL(T) - Attuatore con ritorno a molla e controllo a distanza

L'attuatore con ritorno a molla BFL(T) è stato progettato appositamente per azionare a distanza le serrande tagliafuoco. La variante BFL(T) è destinata alle serrande tagliafuoco di dimensioni ridotte (CR60, CR120, CR2 con ø ≤ 400 mm, CRS60 con ø ≤ 315 mm, CU2 / CU2-15 / CU4 con B+H ≤ 1200 mm o per CU-LT e CU-LT-1s). Per Markage FD con H = 200 mm o H = 2200 mm (in combinazione con il motore BFT).

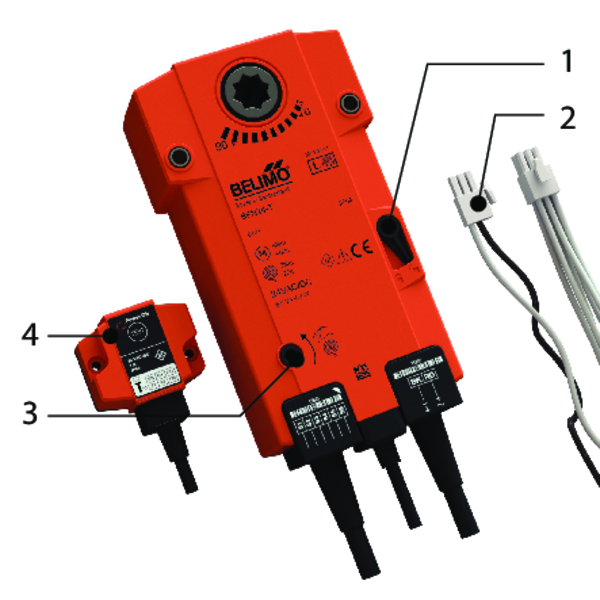

  1. Pulsante di blocco
  2. Connettore (ST)
  3. Accesso per riarmo manuale
  4. Dispositivo di intervento termoelettrico (T)

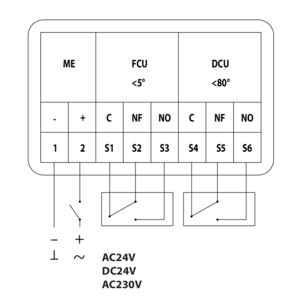

Varianti

  • BFLT24
    Attuatore con ritorno a molla BFL 24 V con fusibile termico (T)
  • BFLT24-ST
    Attuatore con ritorno a molla BFL 24 V con fusibile termico (T) e connettore (ST)
  • BFLT230
    Attuatore con ritorno a molla BFL 230 V con fusibile termico (T)

Opzioni - Contact_Switch

  • SN2 BFL/BFN
    Interruttore inizio e fine corsa bipolare

Sblocco

  • sblocco manuale
    portare il pulsante di blocco in posizione "lucchetto aperto". (In caso di BFLT: la serranda può essere sbloccata anche premendo il pulsante "test" sul fusibile termico)
  • sblocco automatico
    il fusibile termoelettrico reagisce quando la temperatura raggiunge i 72 °C (tipo BFLT).
  • sblocco a distanza
    sezionamento della corrente.

Riarmo

  • riarmo manuale
    ruotare la leva in dotazione in senso antiorario. Per bloccare il motore, portare il pulsante di blocco in posizione "lucchetto chiuso"
  • riarmo motorizzato
    seziona l'alimentazione per almeno 10 secondi. Alimentare l'attuatore (rispettare la tensione prevista) per almeno 75 secondi. Il riarmo si arresta automaticamente quando si raggiunge la fine della corsa (serranda aperta) - sono necessari circa 60 secondi per riarmare la serranda o da quando manca la corrente.

Documenti Scorri verso il basso/destra per visualizzare l'intera tabella

File Tipo Formato Data
Technical product brochure KIT SN2Scheda tecnica KITpdf [663.53 kB]22/12/2010
Technical product brochure KIT BFLTScheda tecnica KITpdf [8,518.89 kB]22/09/2023

BFN(T) - Attuatore con ritorno a molla e controllo a distanza

L'attuatore con ritorno a molla BFN(T) è stato progettato appositamente per azionare a distanza le serrande tagliafuoco. La variante BFN(T) è destinata alle serrande tagliafuoco di grandi dimensioni (CRE60, CR2 con ø > 400 mm, CRS60 con ø > 315 mm o CU2, CU2-15, CU4 con B+H > 1200 mm. Per Markage FD con H di 400 e 600 mm o con H = 1200 mm (2 pezzi) e con H = 2400 mm (in combinazione con il motore BFT).

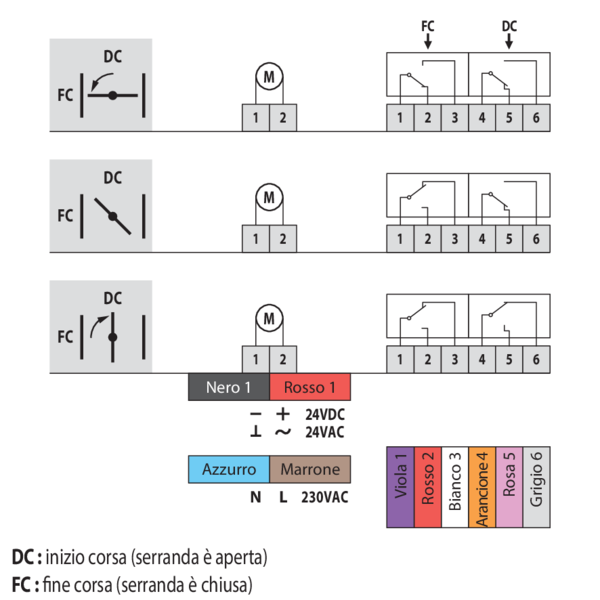

  1. Pulsante di blocco
  2. Connettore (ST)
  3. Accesso per riarmo manuale
  4. Dispositivo di intervento termoelettrico (T)

Varianti

  • BFNT24
    Attuatore con ritorno a molla BFN 24 V con fusibile termico (T)
  • BFNT24-ST
    Attuatore con ritorno a molla BFN 24 V con fusibile termico (T) e connettore (ST)
  • BFNT230
    Attuatore con ritorno a molla BFN 230 V con fusibile termico (T)

Opzioni - Contact_Switch

  • SN2 BFL/BFN
    Interruttore inizio e fine corsa bipolare

Sblocco

  • sblocco manuale
    portare il pulsante di blocco in posizione "lucchetto aperto". (Se si utilizza BFNT: la serranda può essere sbloccata anche premendo il pulsante "test" sul fusibile termico)
  • sblocco automatico
    il fusibile termoelettrico reagisce quando la temperatura raggiunge i 72 °C (tipo BFNT).
  • sblocco a distanza
    sezionamento della corrente.

Riarmo

  • riarmo manuale
    ruotare la leva in dotazione in senso antiorario. Per bloccare il motore, portare il pulsante di blocco in posizione "lucchetto chiuso"
  • riarmo motorizzato
    seziona l'alimentazione per almeno 10 secondi. Alimentare l'attuatore (rispettare la tensione prevista) per almeno 75 secondi. Il riarmo si arresta automaticamente quando si raggiunge la fine della corsa (serranda aperta) - sono necessari circa 60 secondi per riarmare la serranda o da quando manca la corrente.

Documenti Scorri verso il basso/destra per visualizzare l'intera tabella

File Tipo Formato Data
Technical product brochure KIT SN2Scheda tecnica KITpdf [663.53 kB]22/12/2010
Technical product brochure KIT BFNTScheda tecnica KITpdf [8,812.72 kB]22/09/2023

BF(T) -

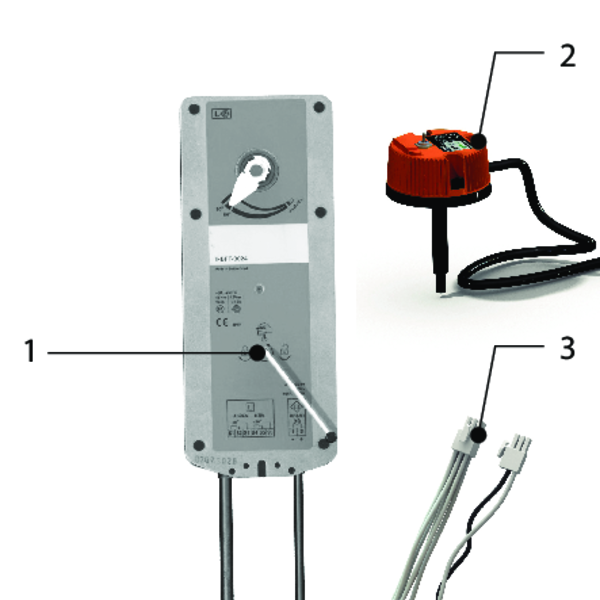

  1. Accesso per riarmo manuale
  2. Dispositivo di intervento termoelettrico (T)
  3. Connettore (ST)

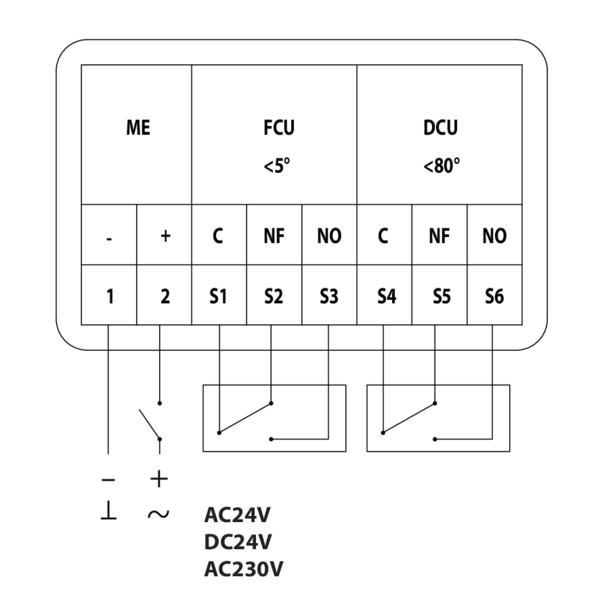

Varianti

  • BFT24
    Attuatore con ritorno a molla BF 24 V con fusibile termico (T)
  • BFT230
    Attuatore con ritorno a molla BF 230 V con fusibile termico (T)
  • BFT24-ST
    Attuatore con ritorno a molla BF 24 V con fusibile termico (T) e connettore (ST)

Sblocco

  • sblocco manuale
    Utilizzare la leva in dotazione e ruotarla in senso antiorario di ¼ di giro.

Riarmo

  • riarmo manuale
    Utilizzare la leva in dotazione e ruotarla in senso antiorario. Per bloccare il motore, ruotare indietro di un quarto di giro.

Documenti Scorri verso il basso/destra per visualizzare l'intera tabella

File Tipo Formato Data
Technical product brochure KIT B(L)F(T)Scheda tecnica KITpdf [36,878.14 kB]19/07/2013
Technical product brochure KIT BAEScheda tecnica KITpdf [418.69 kB]17/11/2010
Technical product brochure KIT SN2Scheda tecnica KITpdf [663.53 kB]22/12/2010
