CRS60 - Meccanismi

ONE - Attuatore con ritorno a molla per controllo a distanza

L'attuatore con ritorno a molla ONE è progettato per azionare in modo facile le serrande tagliafuoco Rf-t di qualsiasi dimensione, sia automaticamente che con comando a distanza. Disponibile in sei modelli, con tensione 24 V o 230 V o interruttori di posizione FDCB e in opzione con connettore (ST).
  1. Pulsante di sblocco
  2. Indicatore di posizione della pala
  3. LED
  4. Vano batteria per riarmo motore
  5. Connettore (ST)

Varianti

  • ONE T 24 FDCU L
    Attuatore con ritorno a molla ONE 24 V (con elemento fusibile) + interruttore di inizio e fine corsa unipolare
  • ONE T 24 FDCU ST L
    Attuatore con ritorno a molla ONE 24 V (con elemento fusibile) + interruttore di inizio e fine corsa unipolare e connettore (ST)
  • ONE T 230 FDCU L
    Attuatore con ritorno a molla ONE 230 V (con elemento fusibile) + interruttore di inizio e fine corsa unipolare
  • ONE T 230 FDCU ST L
    Attuatore con ritorno a molla ONE 230 V (con elemento fusibile) + interruttore di inizio e fine corsa unipolare e connettore (ST)

Sblocco

  • sblocco manuale
    premere brevemente il pulsante di sblocco (1) una volta.
  • sblocco automatico
    l'elemento fusibile reagisce non appena la temperatura nel canale raggiunge i 72 °C.
  • sblocco a distanza
    sezionamento della corrente.

Riarmo

  • riarmo manuale
    aprire il vano batteria (4) e inserire una batteria da 9 V contro le molle di contatto. Tenere questa posizione fino a quando il LED (3) non produce una luce continua. Verificare se l'indicatore (2) indica che la pala della serranda è in posizione aperta. Rimuovere la batteria, il LED si spegne. Chiudere il vano batteria.
  • riarmo motorizzato
    seziona l'alimentazione per almeno 5 sec. Alimentare l'attuatore (rispettare la tensione prevista) per almeno 75 secondi. Il riarmo si arresta automaticamente quando viene raggiunta la fine della corsa (serranda aperta).

Documenti Scorri verso il basso/destra per visualizzare l'intera tabella

File Tipo Formato Data
Technical product brochure KIT FUS72 ONE LScheda tecnica KITpdf [1,718.28 kB]12/10/2018
Technical product brochure KIT ONE LScheda tecnica KITpdf [3,495.07 kB]13/04/2021

ONE-X - Attuatore con ritorno a molla con modulo di comunicazione integrato.

ONE-X è un attuatore con ritorno a molla con modulo di comunicazione integrato progettato per azionare in modo simplice le serrande tagliafuoco Rf-t di tutti dimensioni, automaticamente o da distanza. ONE-X è disponibile in due versione: 24V e 230V.
  1. Pulsante di sblocco
  2. Indicatore di posizione della pala
  3. LED rosso: stato
  4. Vano batteria
  5. LED blu: comunicazione
  6. LED arancione: messaggio di errore
  7. Alimentazione
  8. Cavo bus
  9. Cavo bus

Varianti

  • ONE-X 24 L
    Attuatore con ritorno a molla ONE-X 24 V (con elemento fusibile T esteso) con modulo di comunicazione integrato
  • ONE-X 230 L
    Attuatore con ritorno a molla ONE-X 230 V (con elemento fusibile esteso T) con modulo di comunicazione integrato

Sblocco

  • sblocco manuale
    premere brevemente il pulsante di sblocco (1) una volta.
  • sblocco automatico
    l'elemento fusibile reagisce non appena la temperatura nel canale raggiunge i 72 °C.
  • sblocco a distanza
    tramite il controller ZENiX

Riarmo

  • riarmo manuale
    aprire il vano batteria (4) e inserire una batteria da 9 V contro le molle di contatto. Tenere questa posizione fino a quando il LED (3) non produce una luce continua. Verificare se l'indicatore (2) indica che la pala della serranda è in posizione aperta. Rimuovere la batteria, il LED si spegne. Chiudere il vano batteria.
  • riarmo motorizzato
    Tramite il controller ZENiX. Applicando tensione durante il primo utilizzo.

Documenti Scorri verso il basso/destra per visualizzare l'intera tabella

File Tipo Formato Data
Technical product brochure KIT ONE-X LScheda tecnica KITpdf [5,351.13 kB]22/09/2023

BFL(T) - Attuatore con ritorno a molla e controllo a distanza

L'attuatore con ritorno a molla BFL(T) è stato progettato appositamente per azionare a distanza le serrande tagliafuoco. La variante BFL(T) è destinata alle serrande tagliafuoco di dimensioni ridotte (CR60, CR120, CR2 con ø ≤ 400 mm, CRS60 con ø ≤ 315 mm, CU2 / CU2-15 / CU4 con B+H ≤ 1200 mm o per CU-LT e CU-LT-1s). Per Markage FD con H = 200 mm o H = 2200 mm (in combinazione con il motore BFT).
  1. Pulsante di blocco
  2. Connettore (ST)
  3. Accesso per riarmo manuale
  4. Dispositivo di intervento termoelettrico (T)

Varianti

  • BFLT24
    Attuatore con ritorno a molla BFL 24 V con fusibile termico (T)
  • BFLT24-ST
    Attuatore con ritorno a molla BFL 24 V con fusibile termico (T) e connettore (ST)
  • BFLT230
    Attuatore con ritorno a molla BFL 230 V con fusibile termico (T)
  • BFLT230-ST
    Attuatore con ritorno a molla BFL 230 V con fusibile termico (T)

Opzioni - Contact_Switch

  • SN2 BFL/BFN
    Interruttore inizio e fine corsa bipolare

Sblocco

  • sblocco manuale
    portare il pulsante di blocco in posizione "lucchetto aperto". (In caso di BFLT: la serranda può essere sbloccata anche premendo il pulsante "test" sul fusibile termico)
  • sblocco automatico
    il fusibile termoelettrico reagisce quando la temperatura raggiunge i 72 °C (tipo BFLT).
  • sblocco a distanza
    sezionamento della corrente.

Riarmo

  • riarmo manuale
    ruotare la leva in dotazione in senso antiorario. Per bloccare il motore, portare il pulsante di blocco in posizione "lucchetto chiuso"
  • riarmo motorizzato
    seziona l'alimentazione per almeno 10 secondi. Alimentare l'attuatore (rispettare la tensione prevista) per almeno 75 secondi. Il riarmo si arresta automaticamente quando si raggiunge la fine della corsa (serranda aperta) - sono necessari circa 60 secondi per riarmare la serranda o da quando manca la corrente.

Documenti Scorri verso il basso/destra per visualizzare l'intera tabella

File Tipo Formato Data
Technical product brochure KIT SN2Scheda tecnica KITpdf [663.53 kB]22/12/2010
Technical product brochure KIT BFLTScheda tecnica KITpdf [8,518.89 kB]22/09/2023

BFN(T) - Attuatore con ritorno a molla e controllo a distanza

L'attuatore con ritorno a molla BFN(T) è stato progettato appositamente per azionare a distanza le serrande tagliafuoco. La variante BFN(T) è destinata alle serrande tagliafuoco di grandi dimensioni (CRE60, CR2 con ø > 400 mm, CRS60 con ø > 315 mm o CU2, CU2-15, CU4 con B+H > 1200 mm. Per Markage FD con H di 400 e 600 mm o con H = 1200 mm (2 pezzi) e con H = 2400 mm (in combinazione con il motore BFT).
  1. Pulsante di blocco
  2. Connettore (ST)
  3. Accesso per riarmo manuale
  4. Dispositivo di intervento termoelettrico (T)

Varianti

  • BFNT24
    Attuatore con ritorno a molla BFN 24 V con fusibile termico (T)
  • BFNT24-ST
    Attuatore con ritorno a molla BFN 24 V con fusibile termico (T) e connettore (ST)
  • BFNT230
    Attuatore con ritorno a molla BFN 230 V con fusibile termico (T)
  • BFNT230-ST
    Attuatore con ritorno a molla BFN 230 V con fusibile termico (T)

Opzioni - Contact_Switch

  • SN2 BFL/BFN
    Interruttore inizio e fine corsa bipolare

Sblocco

  • sblocco manuale
    portare il pulsante di blocco in posizione "lucchetto aperto". (Se si utilizza BFNT: la serranda può essere sbloccata anche premendo il pulsante "test" sul fusibile termico)
  • sblocco automatico
    il fusibile termoelettrico reagisce quando la temperatura raggiunge i 72 °C (tipo BFNT).
  • sblocco a distanza
    sezionamento della corrente.

Riarmo

  • riarmo manuale
    ruotare la leva in dotazione in senso antiorario. Per bloccare il motore, portare il pulsante di blocco in posizione "lucchetto chiuso"
  • riarmo motorizzato
    seziona l'alimentazione per almeno 10 secondi. Alimentare l'attuatore (rispettare la tensione prevista) per almeno 75 secondi. Il riarmo si arresta automaticamente quando si raggiunge la fine della corsa (serranda aperta) - sono necessari circa 60 secondi per riarmare la serranda o da quando manca la corrente.

Documenti Scorri verso il basso/destra per visualizzare l'intera tabella

File Tipo Formato Data
Technical product brochure KIT SN2Scheda tecnica KITpdf [663.53 kB]22/12/2010
Technical product brochure KIT BFNTScheda tecnica KITpdf [8,812.72 kB]22/09/2023

BFLT-SR - Attuatore con ritorno a molla controllato a distanza con funzione modulante

L'attuatore con ritorno a molla BFLT24-SR è progettato per controllare a distanza le serrande tagliafuoco. La posizione della pala della serranda è regolabile tramite un collegamento da 0 a 10 V. Disponibile per: CRS60 (ø ≤ 315 mm).

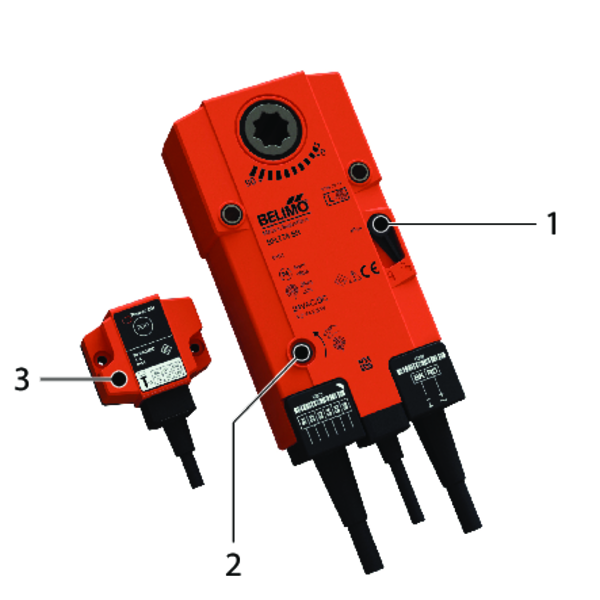

  1. Pulsante di blocco
  2. Accesso per riarmo manuale
  3. Dispositivo di intervento termoelettrico (T)

Varianti

  • BFLT24-SR
    Motore passo-passo BFL 24 V con fusibile termico per controllo della portata dell'aria

Sblocco

  • sblocco manuale
    portare il pulsante di blocco in posizione "lucchetto aperto". La serranda può essere sbloccata anche premendo il pulsante "test" sul fusibile termico.
  • sblocco automatico
    il fusibile termoelettrico reagisce quando la temperatura raggiunge i 72 °C.
  • sblocco a distanza
    sezionamento della corrente.

Riarmo

  • riarmo manuale
    ruotare la leva in dotazione in senso antiorario. Per bloccare il motore, portare il pulsante di blocco in posizione "lucchetto chiuso"
  • riarmo motorizzato

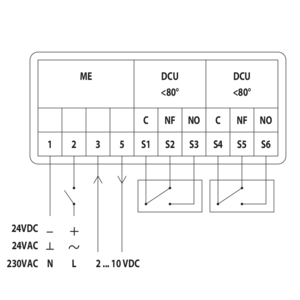

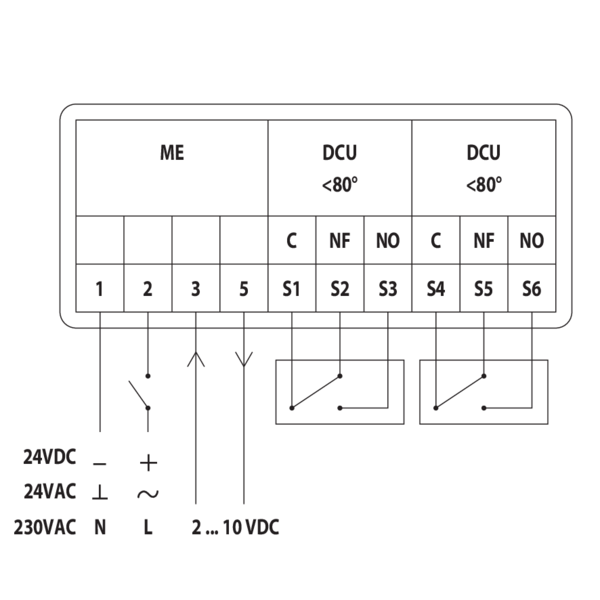

    disattivare la tensione di alimentazione per almeno 10 secondi. Alimentare il servomotore (linea 1 e linea 2; rispettare la tensione indicata) per almeno 75 sec. Applicare una tensione di controllo compresa tra 0 V e 10 V alla linea 3 e alla linea 1 (0 V = chiuso, 10 V = completamente aperto; rispettare la tensione indicata). Il movimento del motore si arresta automaticamente al raggiungimento della posizione inserita. Sono necessari circa 60 secondi per armare completamente la valvola.

BFNT-SR - Attuatore con ritorno a molla controllato a distanza con funzione modulante

L'attuatore con ritorno a molla BFNT24-SR è progettato per controllare a distanza le serrande tagliafuoco. La posizione della pala della serranda è regolabile mediante una connessione da 0 a 10 V. Disponibile per: CRE60 e CRS60 (CRS60 ø ≥ 400 mm).
  1. Pulsante di blocco
  2. Accesso per riarmo manuale
  3. Dispositivo di intervento termoelettrico (T)

Varianti

  • BFNT24-SR
    Motore passo-passo BFN 24 V con fusibile termico per controllo della portata dell'aria

Sblocco

  • sblocco manuale
    portare il pulsante di blocco in posizione "lucchetto aperto". La serranda può essere sbloccata anche premendo il pulsante "test" sul fusibile termico.
  • sblocco automatico
    il fusibile termoelettrico reagisce quando la temperatura raggiunge i 72 °C.
  • sblocco a distanza
    sezionamento della corrente.

Riarmo

  • riarmo manuale
    ruotare la leva in dotazione in senso antiorario. Per bloccare il motore, portare il pulsante di blocco in posizione "lucchetto chiuso"
  • riarmo motorizzato
    disattivare la tensione di alimentazione per almeno 10 secondi. Alimentare il servomotore (linea 1 e linea 2; rispettare la tensione indicata) per almeno 75 sec. Applicare una tensione di controllo compresa tra 0 V e 10 V alla linea 3 e alla linea 1 (0 V = chiuso, 10 V = completamente aperto; rispettare la tensione indicata). Il movimento del motore si arresta automaticamente al raggiungimento della posizione inserita. Sono necessari circa 60 secondi per armare completamente la valvola.
