VU120 - Meccanismi

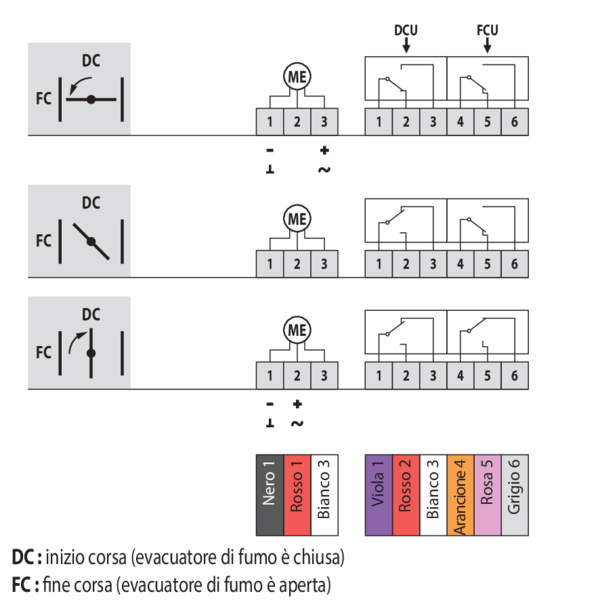

BEN - Attuatore con ritorno a molla e controllo a distanza
L'attuatore con ritorno a molla BEN è specificatamente progettato per controllare a distanza le serrande tagliafuoco.

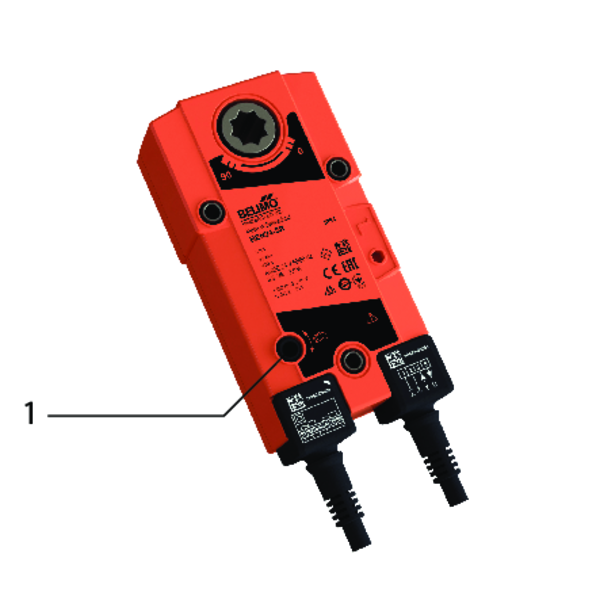

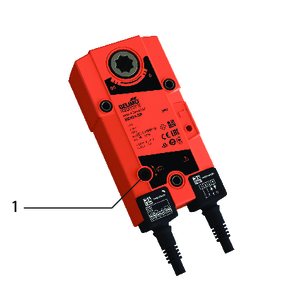

- Accesso per funzionamento manuale
- Connettore (ST)
Varianti
-
BEN24
Attuatore con ritorno a molla BEN 24V -
BEN230
Attuatore con ritorno a molla BEN 230V -
BEN24-ST
Attuatore con ritorno a molla BEN 24V con connettore 24 V
Sblocco
-
sblocco manuale
ruotare la leva in dotazione in senso antiorario (VRE; VU120) o senso orario (MARKAGE MB; VUW120). -
sblocco a distanza
cavi di alimentazione 1 e 2.
Riarmo
-
riarmo manuale
ruotare la leva in dotazione in senso orario (VRE; VU120) o senso antiorario (MARKAGE MB; VUW120). -
riarmo motorizzato
cavi di alimentazione 1 e 3.

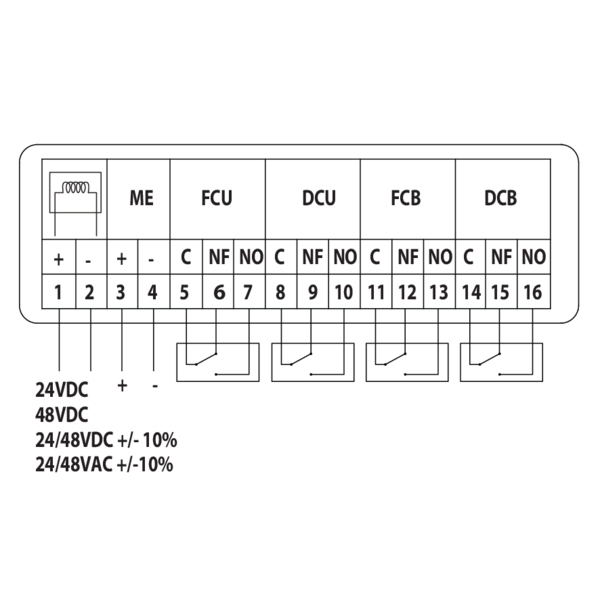

MANF - Meccanismo di sblocco con controllo a distanza e possibilità di conversione
Il meccanismo di sblocco MANF EVO libera la pala della serranda mediante controllo a distanza, inviando un impulso elettrico (VD) o sezionando l'alimentazione ai magneti (VM). La dotazione standard comprende un interruttore di inizio e fine corsa (FDCU).
La pala può essere riarmata manualmente (MANF EVO) o utilizzando un motore elettrico ME (in opzione e come kit).

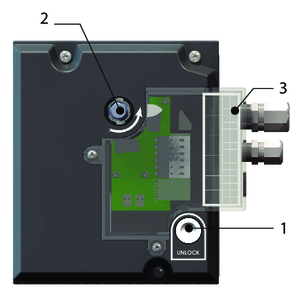

- Pulsante di sblocco
- Leva di riarmo
- Ingresso cavi
Varianti
-
MANF EVO
Meccanismo di sblocco con controllo a distanza e possibilità di conversione
Opzioni - Magneet
-
VD24
Magnete naturale 24 VCC + FDCU -
VD48
Magnete naturale 48 VCC + FDCU -
VM24
Elettromagnete 24 VCC + FDCU -
VM48
Elettromagnete 48 VCC + FDCU
Opzioni - Motor
-
ME
Il motore di riarmo ME 24 V/48 V
Opzioni - Contact_Switch
-
FDCU
Interruttore inizio e fine corsa unipolare -
FDCB
Interruttore inizio e fine corsa bipolare
Sblocco
-
sblocco manuale
utilizzare il pulsante di sblocco (1). -
sblocco automatico
n/a -
sblocco a distanza
(opzione VD/VM MAN EVO FDCU) inviando un impulso elettrico (VD) o sezionando l'alimentazione (VM) all'ingresso del magnete.
Riarmo
-
riarmo manuale
ruotare di 90° in senso antiorario con una chiave esagonale da 13 mm (2). -
riarmo motorizzato
(opzione ME MANF) seziona l'alimentazione per almeno 10 secondi Alimentare l'attuatore per almeno 30 secondi (rispettare la tensione e la polarità indicate nelle specifiche). Il riarmo si arresta automaticamente se viene rilevata una coppia > 20 Nm.

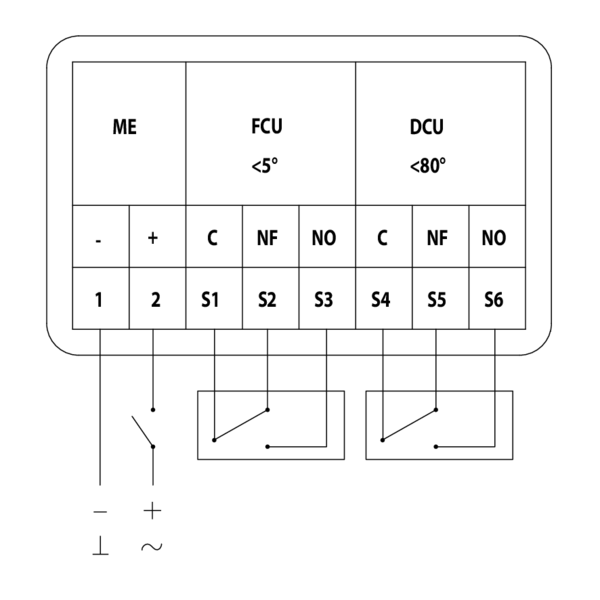

NF - Attuatore con ritorno a molla e controllo a distanza (per aperture di piccole dimensioni)
Il servomotore è progettato per il controllo a distanza delle serrande tagliafumo. Questa soluzione è adatta all'uso in caso di contropressione.Interruttori di inizio e fine corsa inclusi.
- Accesso per riarmo manuale
- Pulsante di blocco
Varianti
-
NF24
Attuatore NF 24 V -
NF230
Attuatore NF 230 V
Sblocco
-
sblocco manuale
utilizzare la leva in dotazione e ruotarla di 1/4 di giro in senso antiorario; premere il pulsante di blocco verso sinistra. -
sblocco automatico
n/a -
sblocco a distanza
sezionando l'alimentazione elettrica (per le serrande con modulo NF/SF-VD: inviando un impulso elettrico).
Riarmo
-
riarmo manuale
utilizzare la leva in dotazione e ruotarla in senso antiorario. Per bloccare il motore, portare il pulsante di blocco verso destra. -
riarmo motorizzato
sezionare l'alimentazione elettrica per almeno 10 sec. (3 secondi per il modulo NF/SF-VD). Alimentare l'attuatore (rispettare la tensione prevista) per almeno 180 sec. Il riarmo si arresta automaticamente quando viene raggiunta la fine della corsa (serranda chiusa).

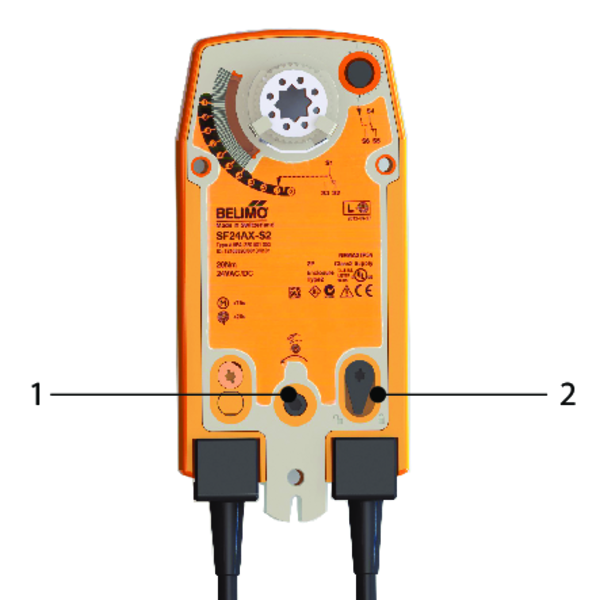

SF - Attuatore con ritorno a molla e controllo a distanza (per aperture di grandi dimensioni)
Il servomotore è progettato per il controllo a distanza delle serrande tagliafumo. Questa soluzione è adatta all'uso in caso di contropressione.
Interruttori di inizio e fine corsa inclusi.
- Accesso per riarmo manuale
- Pulsante di blocco
Varianti
-
SF24
Attuatore SF 24 V -
SF230
Attuatore SF 230 V
Sblocco
-
sblocco manuale
utilizzare la leva in dotazione e ruotarla di 1/4 di giro in senso antiorario; premere il pulsante di blocco verso sinistra. -
sblocco automatico
n/a -
sblocco a distanza
sezionando l'alimentazione elettrica (per le serrande con modulo NF/SF-VD: inviando un impulso elettrico).
Riarmo
-
riarmo manuale
utilizzare la leva in dotazione e ruotarla in senso antiorario. Per bloccare il motore, portare il pulsante di blocco verso destra. -
riarmo motorizzato
sezionare l'alimentazione elettrica per almeno 10 sec. (3 secondi per il modulo NF/SF-VD). Alimentare l'attuatore (rispettare la tensione prevista) per almeno 180 sec. Il riarmo si arresta automaticamente quando viene raggiunta la fine della corsa (serranda chiusa).
