GZ60 - Installazione

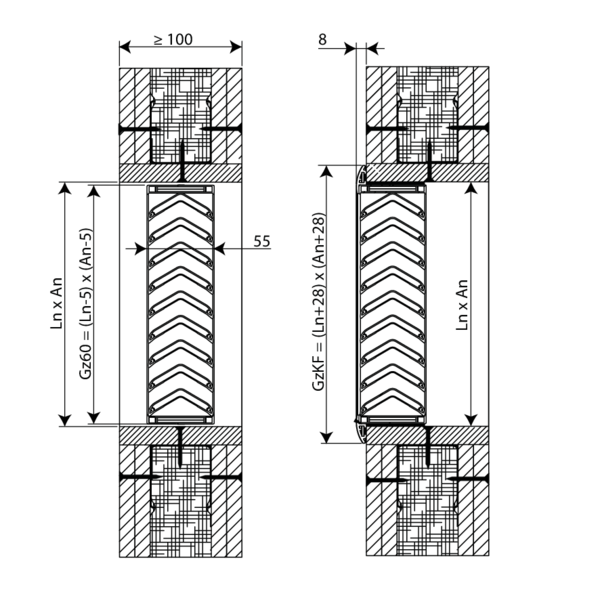

Installazione in parete rigida
Il prodotto è stato testato e approvato in::
- Calcestruzzo aerato ≥ 100 mm | EI 60 (ve i o) | Colla sigillante BCM | Tipo di installazione: a incasso, manicotti orizzontali | 100x100 mm ≤ GZ60 ≤ 800x400 mm
- Calcestruzzo aerato ≥ 100 mm | EW 90 (ve i o) | Colla sigillante BCM | Tipo di installazione: a incasso, manicotti orizzontali | 100x100 mm ≤ GZ60 ≤ 800x400 mm

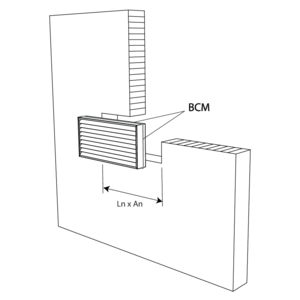

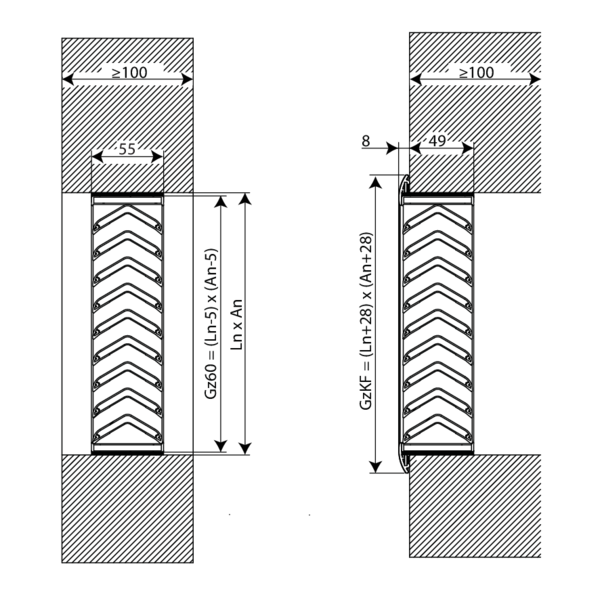

Fornire un'apertura di installazione min. nella parete = Ln x An.

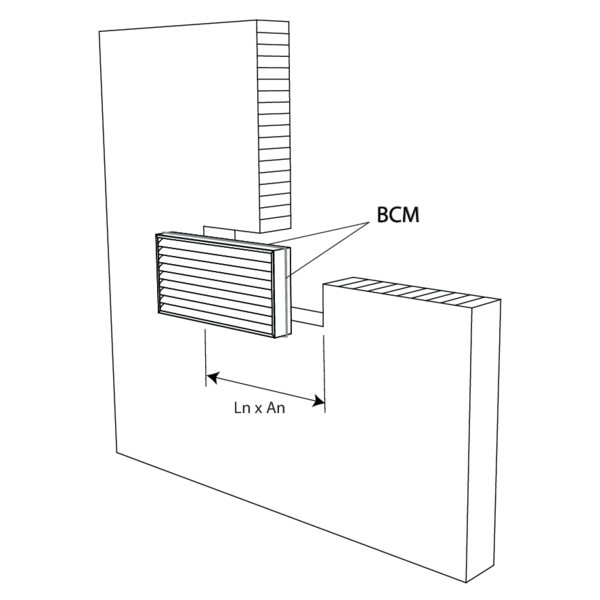

Applicare adesivo BCM su tutti i lati della griglia.
Applicare adesivo BCM su tutti i lati della griglia.

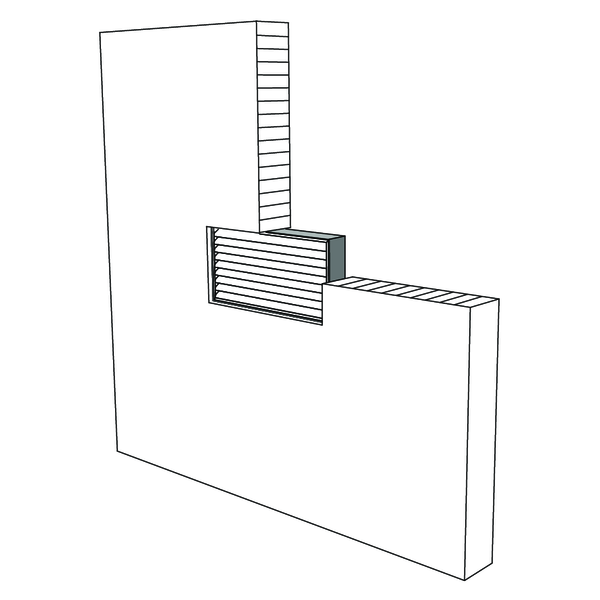

Montare la griglia nella parete.
Il prodotto deve essere installato con le lamelle in posizione orizzontale.
Il prodotto deve essere installato con le lamelle in posizione orizzontale.
Installazione in pavimento rigido
Il prodotto è stato testato e approvato in::
- Calcestruzzo aerato ≥ 100 mm | EI 60 (ho i o) | Non applicabile | Tipo di installazione: a incasso, manicotti orizzontali | 100x100 mm ≤ GZ60 ≤ 800x400 mm
- Calcestruzzo aerato ≥ 100 mm | EW 60 (ho i o) | Non applicabile | Tipo di installazione: a incasso, manicotti orizzontali | 100x100 mm ≤ GZ60 ≤ 800x400 mm

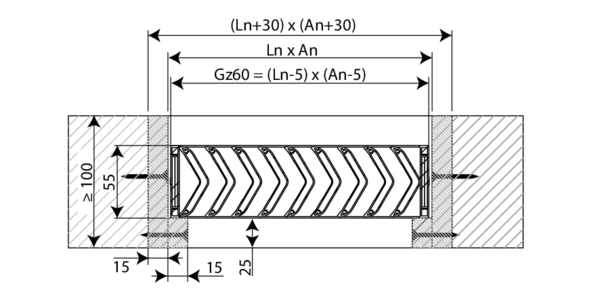

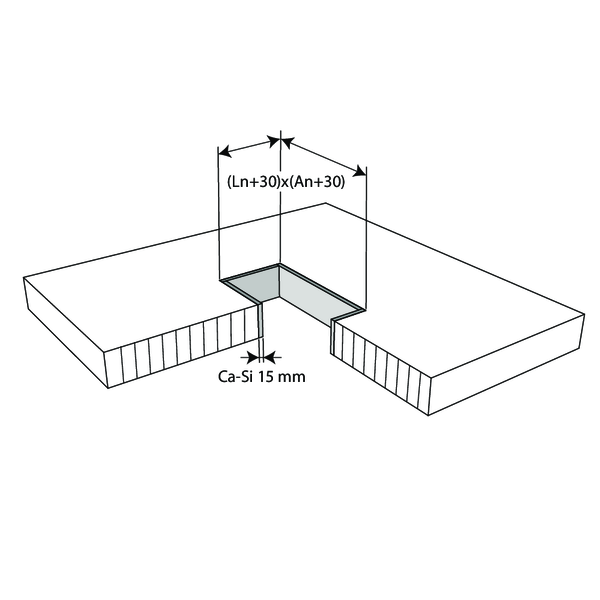

Praticare a soffitto un'aperturamin. di = (Ln+30)x (An+30).

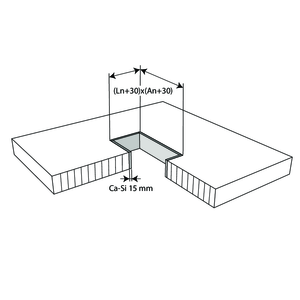

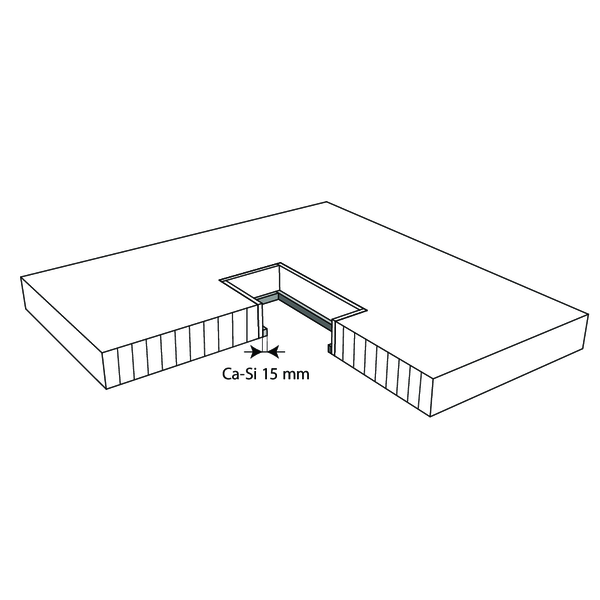

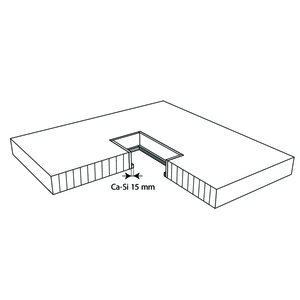

Nell'apertura fissare una cornice con pannelli in silicato di calcio (spessore di 15 mm) con normale malta.
Nell'apertura fissare una cornice con pannelli in silicato di calcio (spessore di 15 mm) con normale malta.
Fissare le lamelle di supporto in silicato di calcio (con uno spessore di 15 mm) sul lato inferiore dell'installazione.

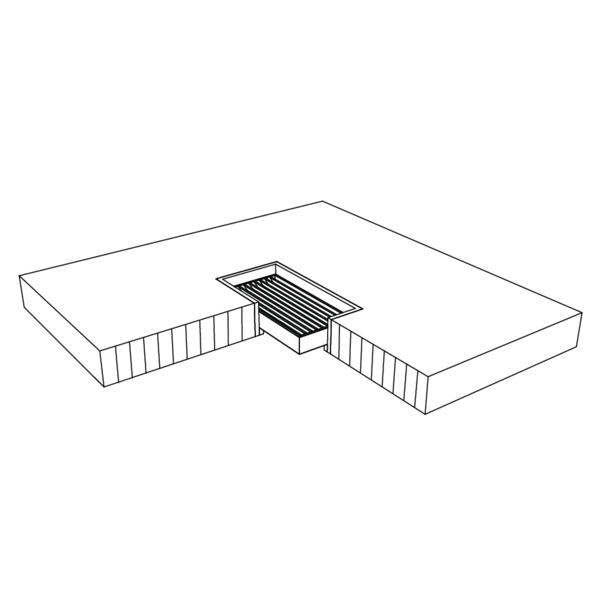

Montare la griglia nel pavimento/soffitto.
Installazione in parete leggera (pannello di cartongesso con telaio metallico)
Il prodotto è stato testato e approvato in::
- Pannello di cartongesso con telaio metallico tipo A (EN 520) ≥ 100 mm | EI 60 (ve i o) | Colla sigillante BCM | Tipo di installazione: a incasso, manicotti orizzontali | 100x100 mm ≤ GZ60 ≤ 800x400 mm
- Pannello di cartongesso con telaio metallico tipo A (EN 520) ≥ 100 mm | EW 60 (ve i o) | Colla sigillante BCM | Tipo di installazione: a incasso, manicotti orizzontali | 100x100 mm ≤ GZ60 ≤ 800x400 mm

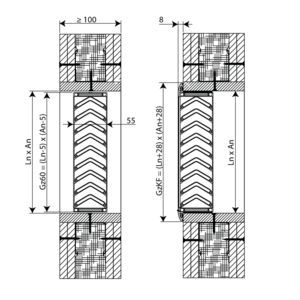

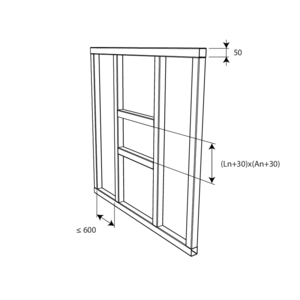

Praticare nella parete un'apertura di installazione minima di (Ln+30)x(An+30)mm.
Fissare due pannelli di cartongesso standard spessi 12,5 mm a un lato della parete con struttura metallica.

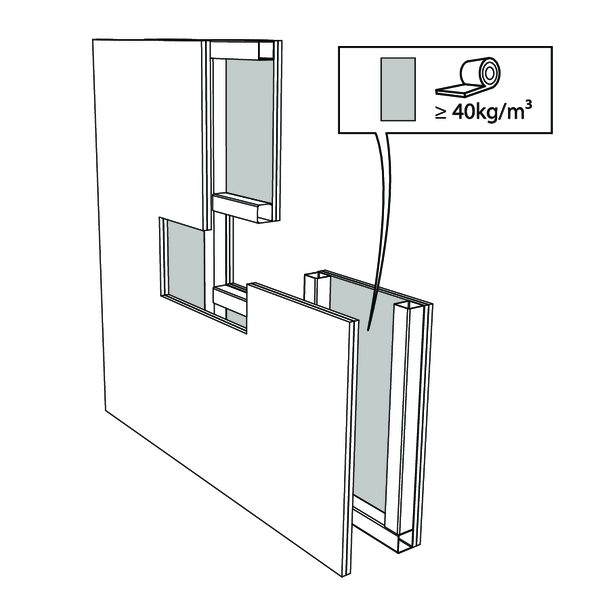

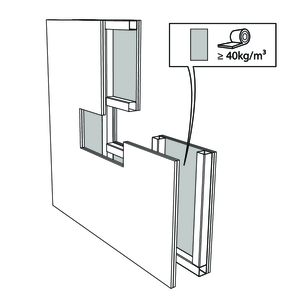

Isolare la lana di roccia (min. 40 kg/m³) e procedere alla finitura con due pannelli standard in cartongesso.
Isolare la lana di roccia (min. 40 kg/m³) e procedere alla finitura con due pannelli standard in cartongesso.

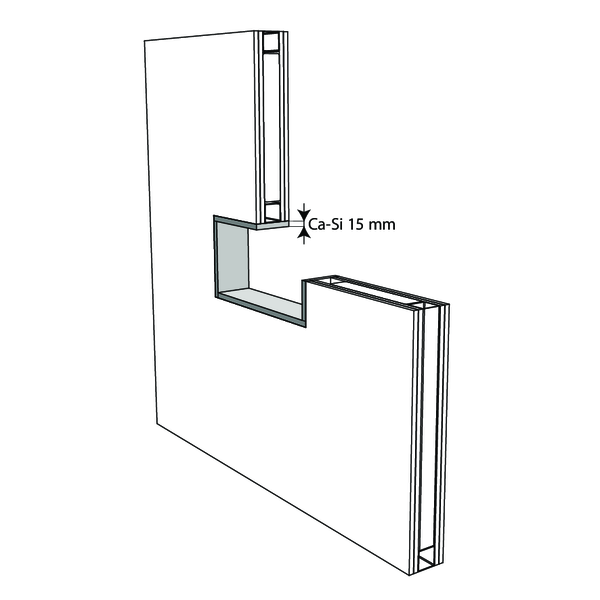

Nell'apertura fissare una cornice con pannelli in silicato di calcio (spessore di 15 mm) con normale malta.

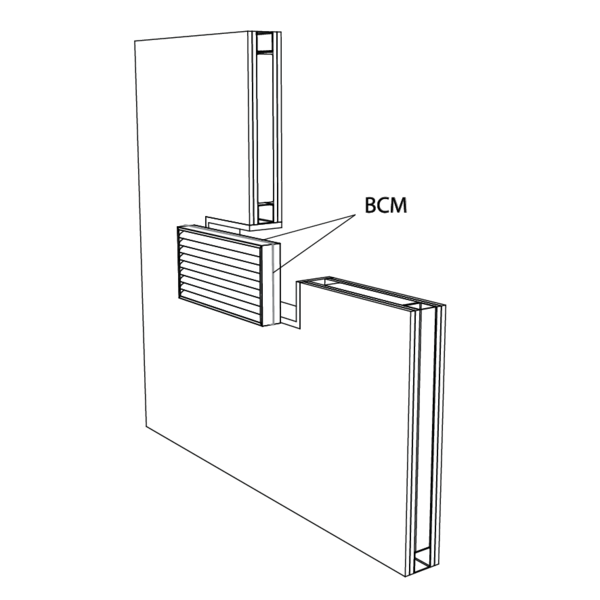

Applicare adesivo BCM su tutti i lati della griglia.

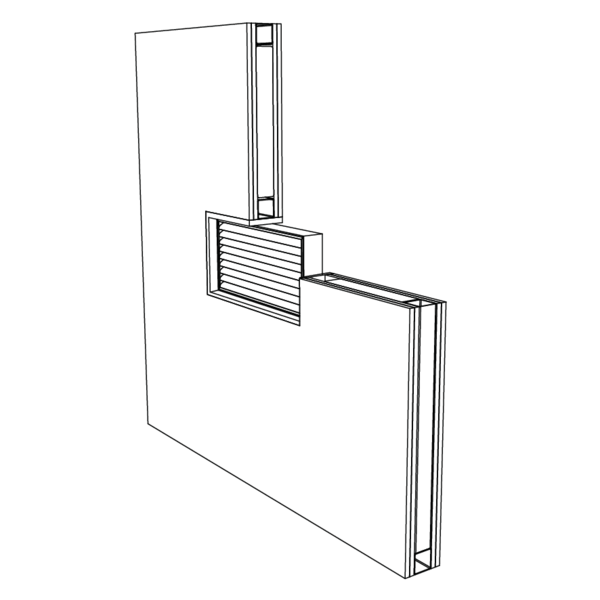

Montare la griglia nella parete.
Il prodotto deve essere installato con le lamelle in posizione orizzontale.
Il prodotto deve essere installato con le lamelle in posizione orizzontale.
Un pannello in cartongesso con telaio in metallo è costituito da:

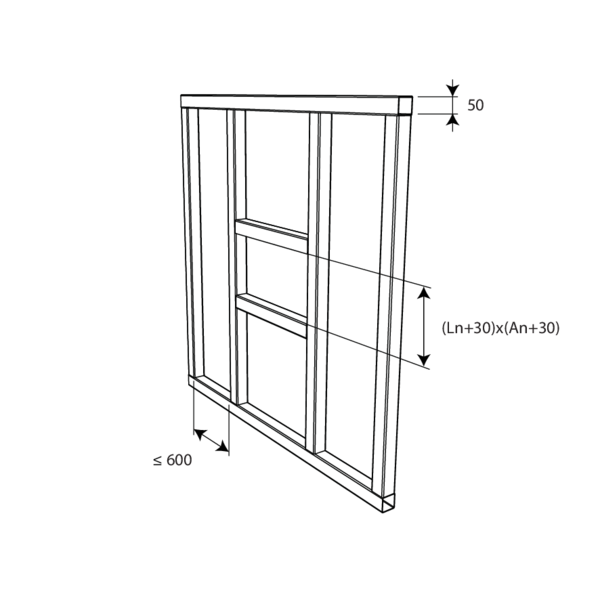

Una struttura in metallo costituita da elementi orizzontali e verticali in metallo (spessore min. 50 mm)
Lana di roccia con spessore di 40 mm e densità di 40 kg/m³ tra i pannelli
Doppia pannellatura: Due pannelli di cartongesso normali su entrambi i lati
Una struttura in metallo costituita da elementi orizzontali e verticali in metallo (spessore min. 50 mm)
Lana di roccia con spessore di 40 mm e densità di 40 kg/m³ tra i pannelli
Doppia pannellatura: Due pannelli di cartongesso normali su entrambi i lati
Installazione in un pannello per porta in legno
Il prodotto è stato testato e approvato in::
- Pannello porta in legno ≥ 50 mm | EI 60 (ve i o) | Colla sigillante BCM | Tipo di installazione: a incasso, manicotti orizzontali | 100x100 mm ≤ GZ60 ≤ 600x400 mm
- Pannello porta in legno ≥ 50 mm | EW 60 (ve i o) | Colla sigillante BCM | Tipo di installazione: a incasso, manicotti orizzontali | 100x100 mm ≤ GZ60 ≤ 600x400 mm
Praticare un'apertura di Ln x An nella porta.

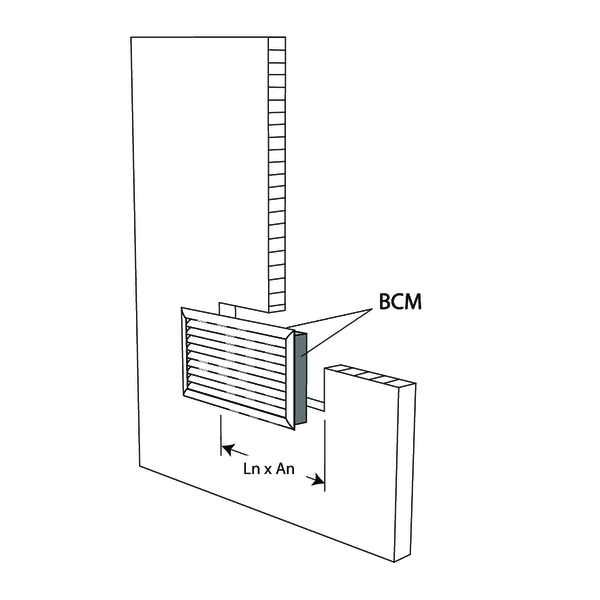

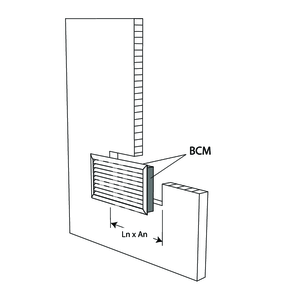

Applicare adesivo BCM su tutti i lati della griglia.
Applicare adesivo BCM su tutti i lati della griglia.

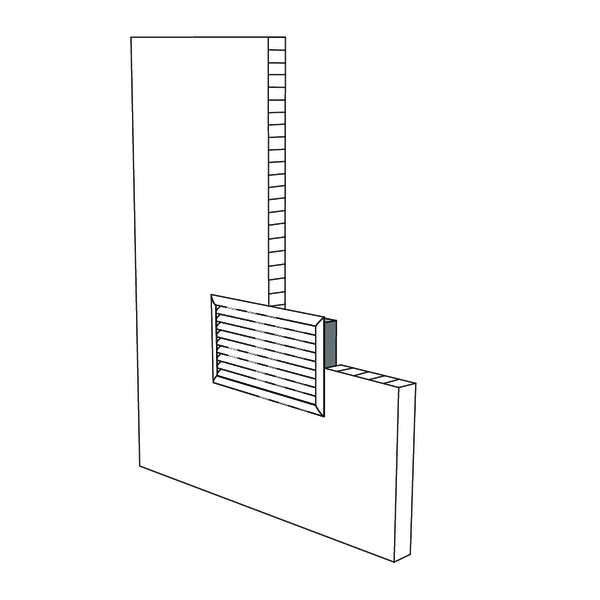

Montare la griglia nella porta.
Il prodotto deve essere installato con le lamelle in posizione orizzontale.
Procedere alla finitura dell'altro lato con la cornice di finitura per spessori variabili GzKV.
Il prodotto deve essere installato con le lamelle in posizione orizzontale.
Procedere alla finitura dell'altro lato con la cornice di finitura per spessori variabili GzKV.
Note generali
- L'installazione deve essere conforme al manuale di installazionee al rapporto di classificazione.
- Le griglie resistenti al fuoco Rf-t sono testate in strutture standardizzate secondo EN 1634-1/EN 1364-1/EN 1364-2. I risultati ottenuti sono validi per installazioni simili con resistenza al fuoco, spessore e densità uguali o superiori alla struttura di supporto utilizzata durante la prova.
