GE120 - Installazione

Installazione in parete rigida

Il prodotto è stato testato e approvato in::
  • Calcestruzzo aerato ≥ 100 mm | EI 120 (ve i o) | Gesso/Ytocol | Tipo di installazione: a incasso, manicotti orizzontali | 150x100 mm ≤ GE120 ≤ 800x400 mm
  • Calcestruzzo aerato ≥ 100 mm | EW 120 (ve i o) | Gesso/Ytocol | Tipo di installazione: a incasso, manicotti orizzontali | 150x100 mm ≤ GE120 ≤ 800x400 mm
  • Calcestruzzo aerato ≥ 100 mm | EI 180 (ve i o) | Gesso/Ytocol | Tipo di installazione: a incasso nella parte inferiore della parete, manicotti orizzontali | 150x100 mm ≤ GE120 ≤ 800x400 mm
  • Calcestruzzo aerato ≥ 100 mm | EW 120 (ve i o) | Gesso/Ytocol | Tipo di installazione: a incasso nella parte inferiore della parete, manicotti orizzontali | 150x100 mm ≤ GE120 ≤ 800x400 mm
1

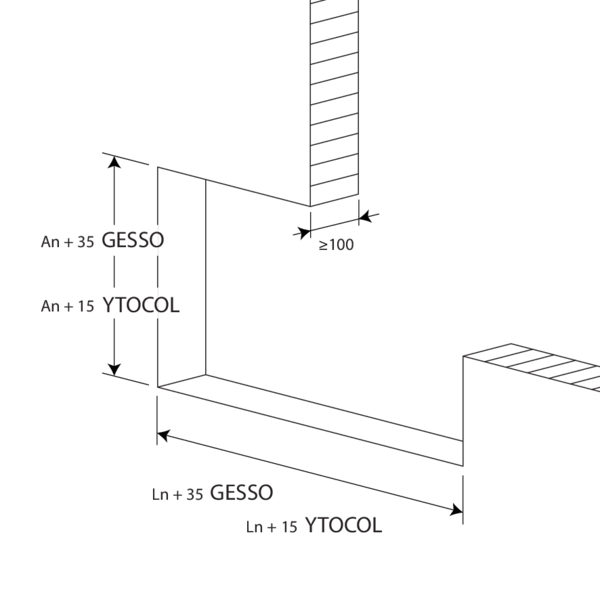

Fornire un'apertura di installazione min. nella parete = Ln x An.

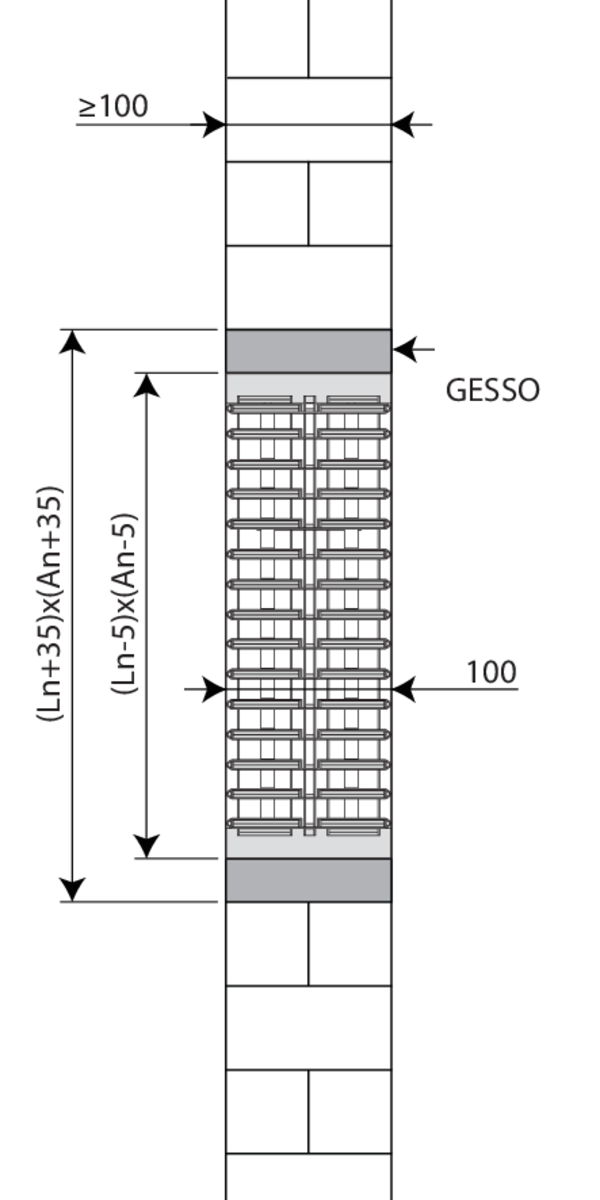

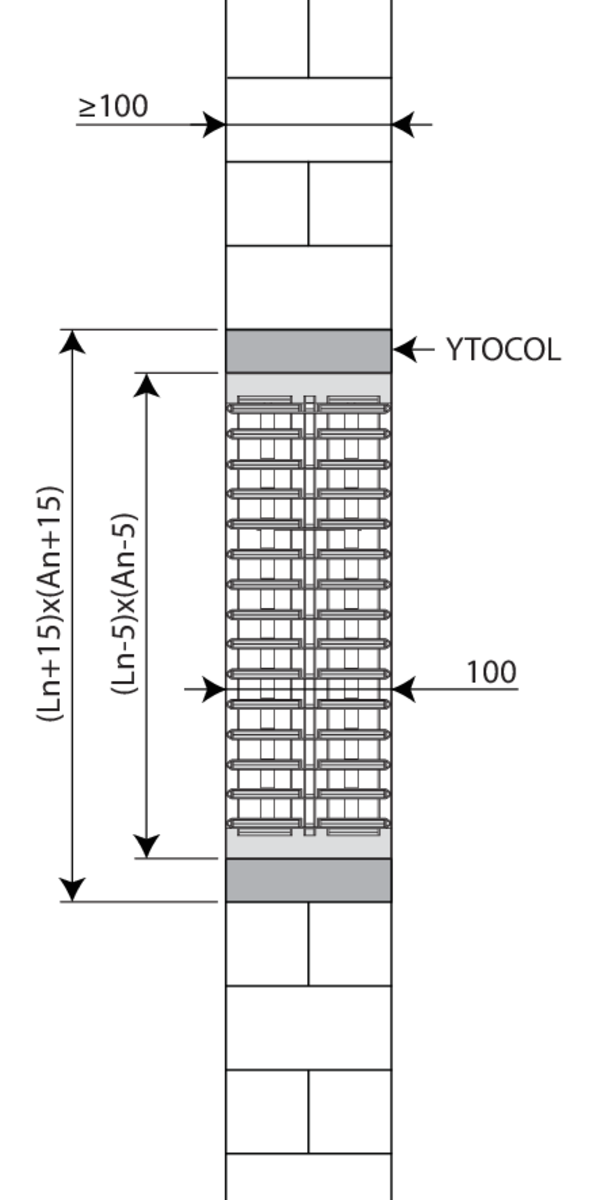

Massimo (Ln + 35) x (An + 35) per gesso e massimo (Ln + 15) x (An + 15) per Ytocol.
2

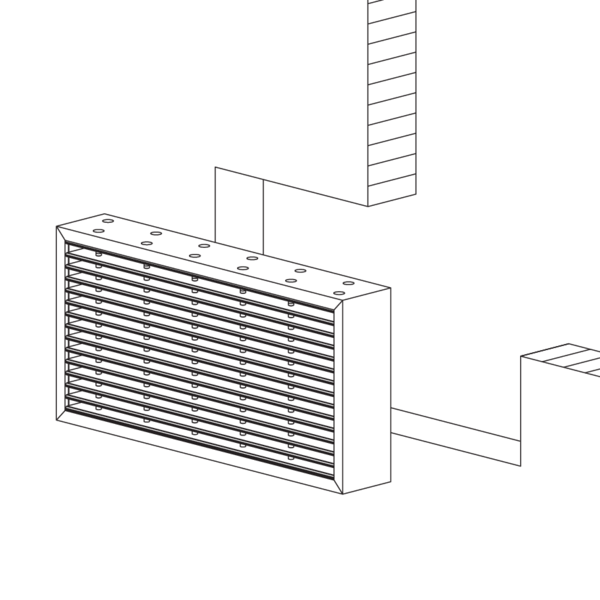

Montare la griglia nella parete.
Il prodotto deve essere installato con le lamelle in posizione orizzontale.
3

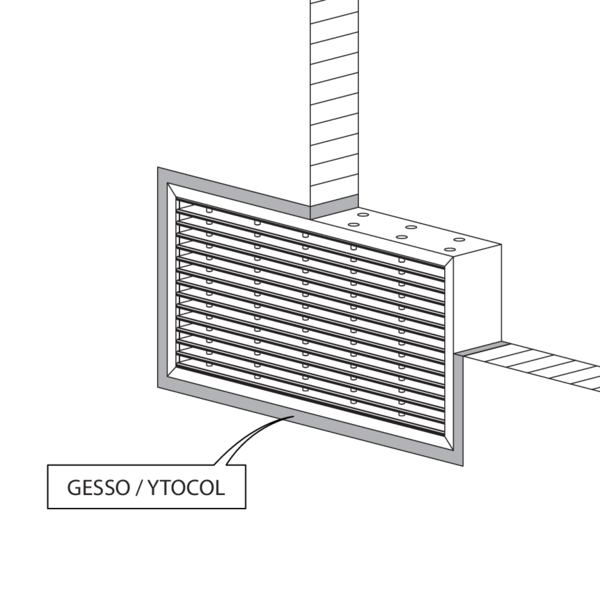

Riempire la giunzione tra la griglia e la parete con una miscela di gesso o Ytocol.
4
5

Note generali

  • L'installazione deve essere conforme al manuale di installazionee al rapporto di classificazione.
  • Le griglie resistenti al fuoco Rf-t sono testate in strutture standardizzate secondo EN 1634-1/EN 1364-1/EN 1364-2. I risultati ottenuti sono validi per installazioni simili con resistenza al fuoco, spessore e densità uguali o superiori alla struttura di supporto utilizzata durante la prova.
