GE120-XL - Installazione
Installazione in parete rigida
Il prodotto è stato testato e approvato in::
- Calcestruzzo aerato ≥ 100 mm | EI 120 (ve i o) | Gesso/Ytocol | Tipo di installazione: a incasso, manicotti orizzontali | 200x500 mm / 900x200 mm ≤ GE120-XL ≤ 1200x800 mm
- Calcestruzzo aerato ≥ 100 mm | EW 120 (ve i o) | Gesso/Ytocol | Tipo di installazione: a incasso, manicotti orizzontali | 200x500 mm / 900x200 mm ≤ GE120-XL ≤ 1200x800 mm
- Calcestruzzo aerato ≥ 100 mm | EI 180 (ve i o) | Gesso/Ytocol | Tipo di installazione: a incasso nella parte inferiore della parete, manicotti orizzontali | 200x500 mm / 900x200 mm ≤ GE120-XL ≤ 1200x800 mm
- Calcestruzzo aerato ≥ 100 mm | EW 120 (ve i o) | Gesso/Ytocol | Tipo di installazione: a incasso nella parte inferiore della parete, manicotti orizzontali | 200x500 mm / 900x200 mm ≤ GE120-XL ≤ 1200x800 mm

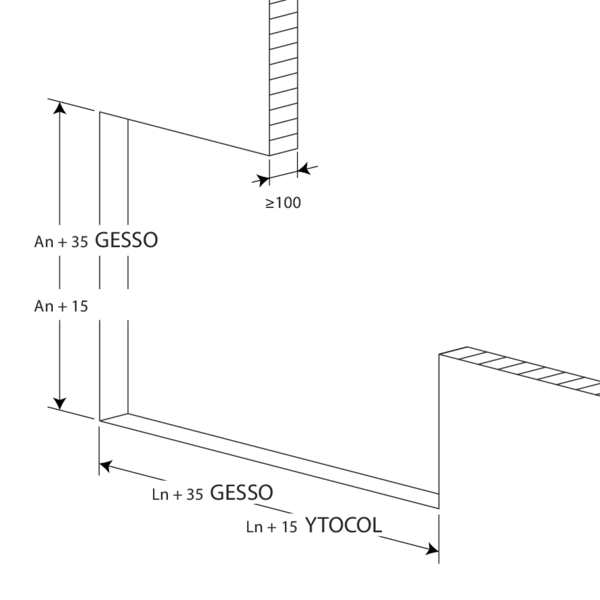

Fornire un'apertura di installazione min. nella parete = Ln x An.

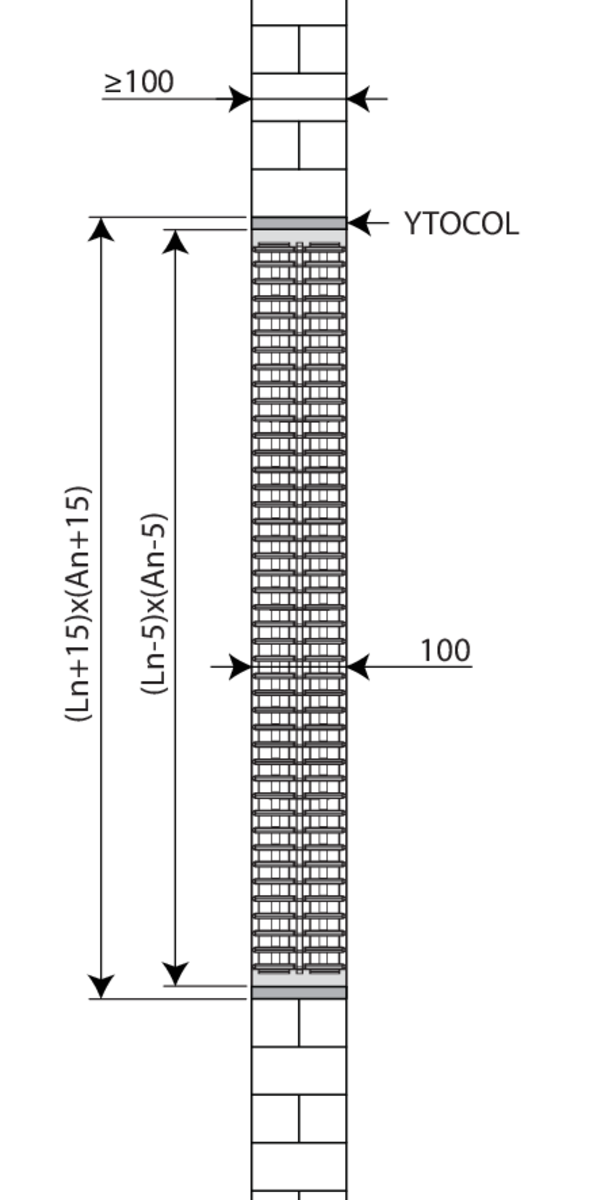

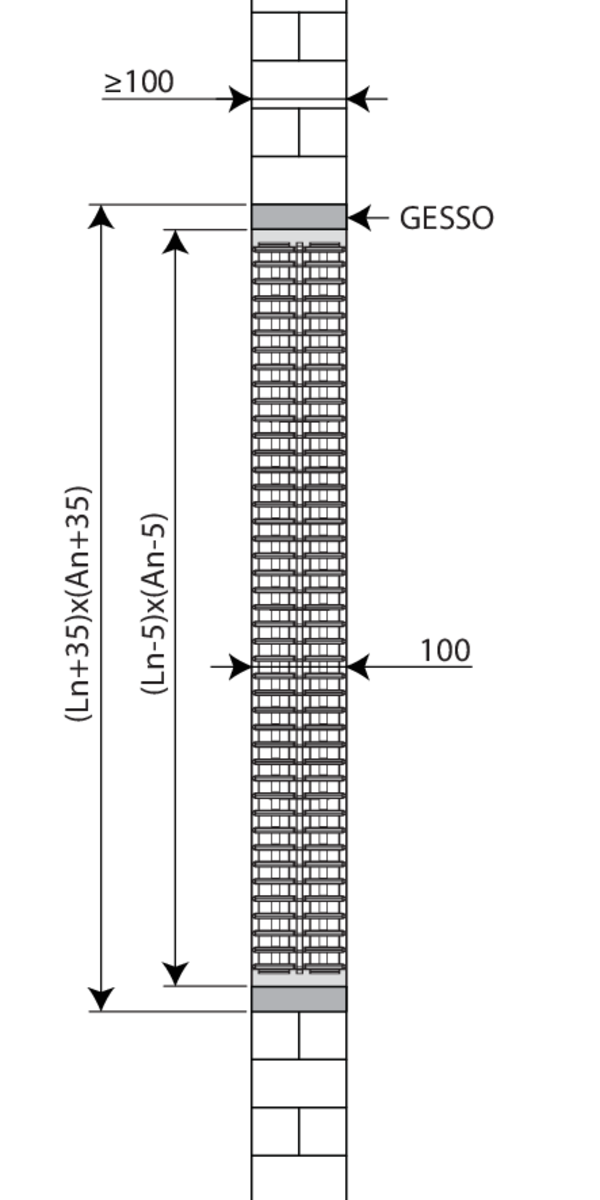

Massimo (Ln + 35) x (An + 35) per gesso e massimo (Ln + 15) x (An + 15) per Ytocol.
Massimo (Ln + 35) x (An + 35) per gesso e massimo (Ln + 15) x (An + 15) per Ytocol.

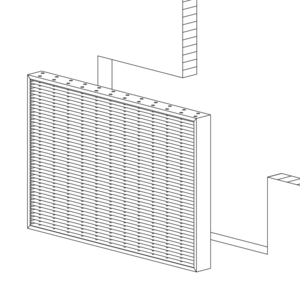

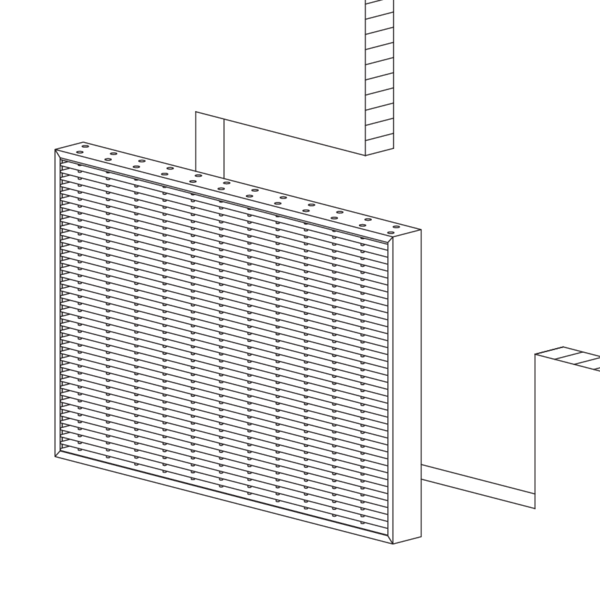

Montare la griglia nella parete.
Il prodotto deve essere installato con le lamelle in posizione orizzontale.
Il prodotto deve essere installato con le lamelle in posizione orizzontale.

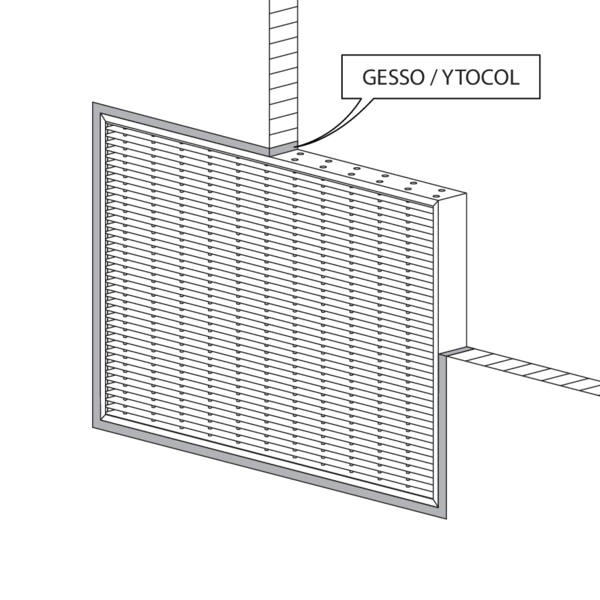

Riempire la giunzione tra la griglia e la parete con una miscela di gesso o Ytocol.
Note generali
- L'installazione deve essere conforme al manuale di installazionee al rapporto di classificazione.
- Le griglie resistenti al fuoco Rf-t sono testate in strutture standardizzate secondo EN 1634-1/EN 1364-1/EN 1364-2. I risultati ottenuti sono validi per installazioni simili con resistenza al fuoco, spessore e densità uguali o superiori alla struttura di supporto utilizzata durante la prova.
