Open to innovation, closed to fire

SC+120 - Installazione

Funzionamento: apertura manuale

Premere con attenzione i due ganci di bloccaggio per liberare le pale.

Inserire l'elemento fusibile nel supporto per bloccare le pale.

Funzionamento: chiusura manuale

Sbloccare (chiudere) le pale della serranda premendole una verso l'altra. Liberare con attenzione l'elemento fusibile premendolo lateralmente.

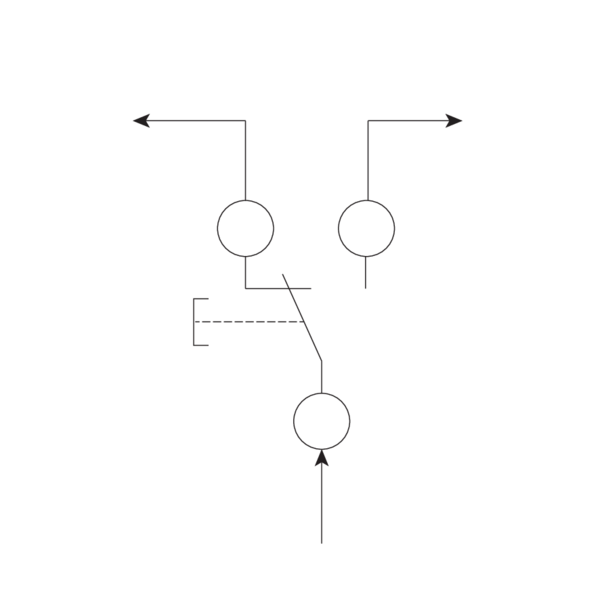

È possibile montare un interruttore di fine corsa (FCU) sul corpo in metallo. Lo scopo è determinare a distanza la posizione della cartuccia della serranda tagliafuoco circolare. 1 mA...6 A 5VCC...250VCA. COM: nero; N.C.: grigio; N.A.: blu. Alimentazione elettrica: Max 250 V; Potenza assorbita: Max 6 A; Grado di protezione: IP65; Lunghezza del cavo: 500 mm.

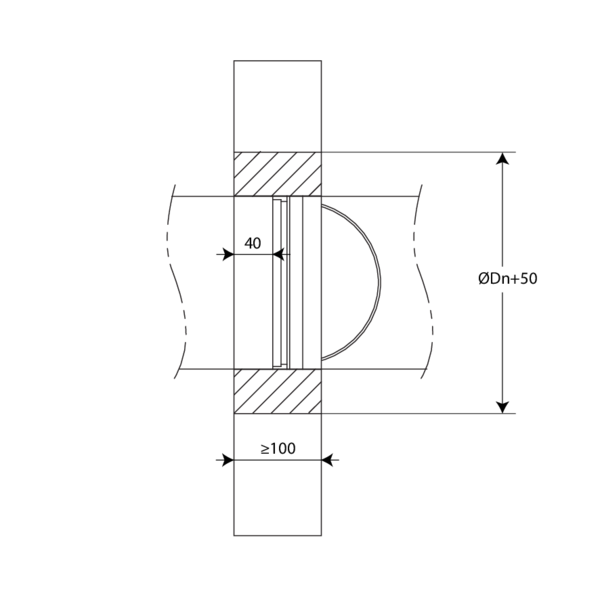

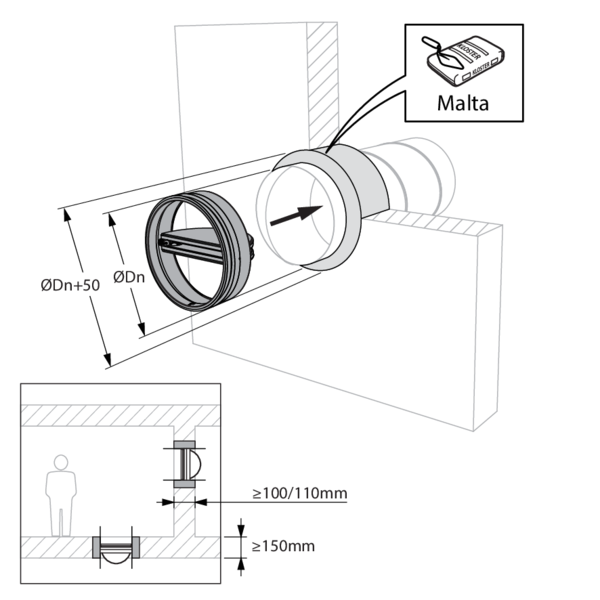

Installazione in parete rigida con sigillatura in gesso applicabile a SC+60

Il prodotto è stato testato e approvato in::

Note generali

Verificare se la pala può muoversi liberamente.
La cartuccia della serranda tagliafuoco deve restare accessibile per ispezione e manutenzione.
Rispettare le distanze di sicurezza da altri elementi costruttivi.

Note specifiche sul prodotto

L'installazione deve essere conforme al manuale di installazionee al rapporto di classificazione.
I risultati ottenuti nelle strutture di supporto standardizzate secondo la norma EN 1366-2 si applicano anche a strutture di supporto simili con resistenza al fuoco, spessore e densità pari o superiore alla struttura di supporto del test. Ulteriori informazioni sulle strutture di supporto standardizzate: https://www.rft.eu/en-eu/page/fire-safety/legal-context/european-regulations/standardised-constructions
Senso di montaggio: montaggio possibile con l'asse in qualsiasi posizione (0-360°)
Direzione del flusso d'aria: discrezionale
Rf-Technologies declina ogni responsabilità in caso di utilizzo e movimentazione del prodotto in modi diversi da quelli descritti nel presente manuale; una tale eventualità determinerà inoltre l'annullamento di qualsiasi garanzia!

SC+120
