OUVRAGE - Installation

Installation dans la façade avec précadre EASY-KAP

1
Dans le cas d’une façade en béton, le précadre EASY-KAP est fortement recommandé. Le précadre EASY-KAP sera positionné à l’intérieur du bâtiment.
En cas de vissage du pré-cadre :
Faites une baie aux dimensions (Ln+20) x (Hn+20) mm. Le pré-cadre doit toujours être fixé au béton à l’aide de vis et chevilles (Ø 6 x minimum 60 mm, acier ou acier inoxydable). Fixez le précadre dans l’ouverture avec 4 vis Ø 6 x 60 mm en prenant soin de ne pas le déformer. Ces vis peuvent être appliquées au travers d’une des perforations prévues dans les pattes, selon l’épaisseur de la façade. La baie finie doit être aux dimensions du précadre (Ln+10) x (Hn+10) mm.
En cas de scellement du pré-cadre :
Faites une baie aux dimensions (Ln+20) x (Hn+20) mm jusqu’à (Ln+100) x (Hn+100) mm en fonction de l’épaisseur de scellement que vous souhaitez.
Pour une baie aux dimensions jusqu’à (Ln+20) x (Hn+20) mm : Préparez le précadre avant l’installation : 2 pattes de scellement sont prévues sur chaque traverse et doivent être dépliées lors du scellement.
Pour une baie aux dimensions jusqu’à (Ln+100) x (Hn+100) mm : Appliquez du mortier sur le pourtour de l’ouverture pour réduire l’ouverture aux dimensions extérieures du cadre. Procédez ensuite comme indiqué ci-dessus pour fixer le cadre à l’ouverture. Assurez-vous que l’écart entre le cadre et l’ouverture est complètement scellé avec du mortier. Le mortier doit sécher complètement avant que l’ouvrant ne soit fixé au pré-cadre.
2
Mettez de côté les vis qui sont fixées à l’un des renforts, puis dévissez les 4 renforts du pré-cadre et repliez les 8 pattes de fixation dans le cadre.
Mettez de côté les vis qui sont fixées à l’un des renforts, puis dévissez les 4 renforts du pré-cadre et repliez les 8 pattes de fixation dans le cadre.

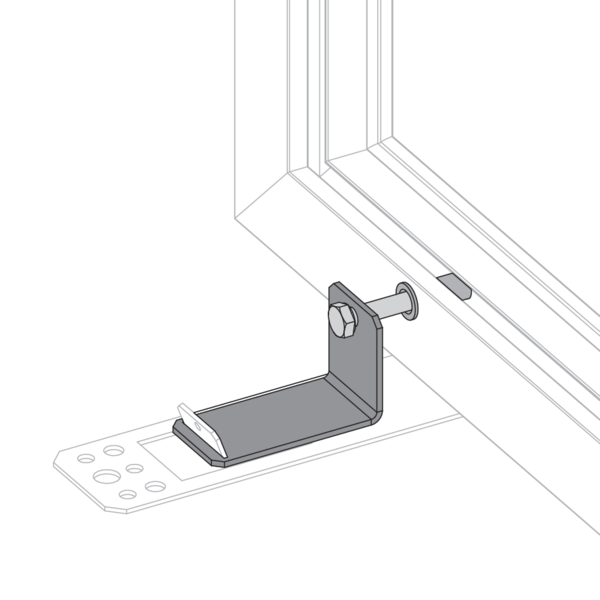

L’ouvrant OUVRAGE est livré avec 4 pattes, positionnez-les sur les pattes de L’EASY-KAP.
Ouvrez l’ouvrant, positionnez-le dans le précadre afin de mettre les pattes d’OUVRAGE et d’EASY-KAP en vis à vis.
Vissez l’ouvrant sur le pré-cadre à l’aide des 4 vis fournies à travers les pattes, comme indiqué sur le dessin.
3
Le serrage des vis tire l’ouvrant vers le mur jusqu’à sa position finale. Il permet également de corriger légèrement l’angle de l’ouvrant par rapport au pré-cadre.
Branchez le mécanisme selon le schéma de raccordement.
Tester le bon fonctionnement du vantail.
Note : attention à ne pas laisser tomber l’ouvrant à l’extérieur du bâtiment lors de la mise en place dans le précadre. Si besoin, utiliser une sangle de sécurité.

Installation dans la façade sans précadre

1

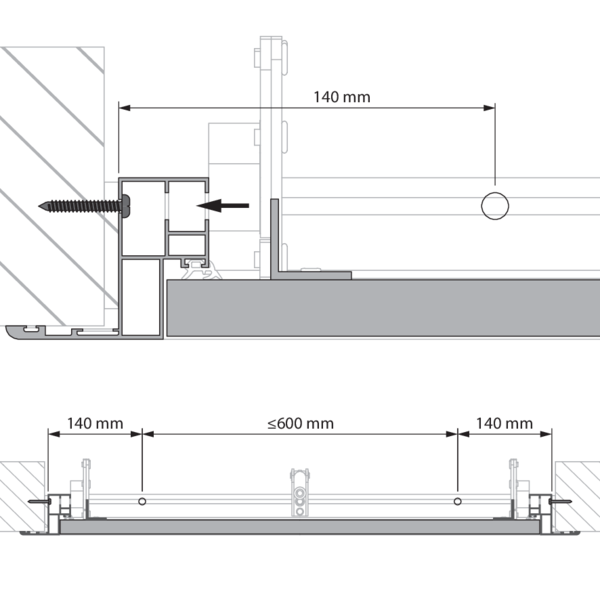

Horizontalement
Positionnez les points de fixation à 140 mm des angles et respectez toujours 600 mm maxi entre 2 points de fixation.
2

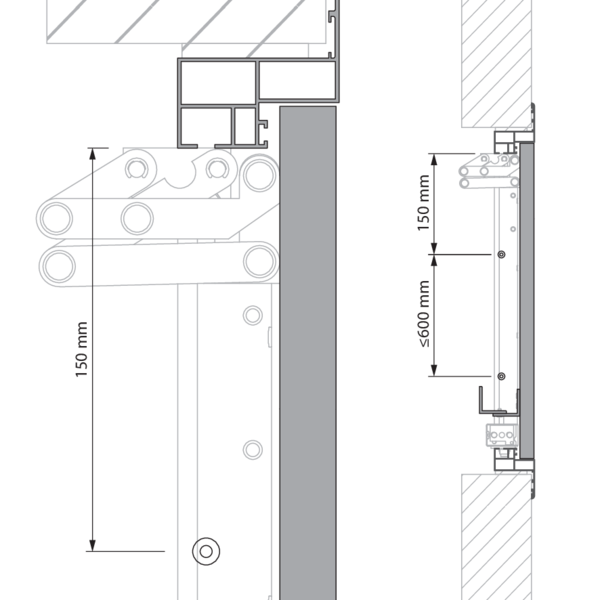

Verticalement
Positionnez les points de fixation à 150 mm des angles et au plus près des supports de fixation des vérins qui ne doivent pas être percés. Respectez toujours 600 mm maxi entre 2 points de fixation.

Remarques générales

  • L'installation doit être conforme au rapport de classement et à la notice technique.
  • Le montage de le conduit de désenfumage doit être conforme au rapport de classement du fabricant.
  • Orientation de l'axe: voir déclaration des performances.
  • Évitez l’obstruction des conduits de désenfumage connectées.
  • Vérifiez le libre mouvement de la lame mobile.
  • Les volets de désenfumage Rf-t peuvent être appliqués à des conduits de désenfumage soumis à des essais conformément à l'EN 1366-8 et à l'EN 1366-9 selon le cas, construits à partir de matériaux similaires qui ont une résistance au feu, une épaisseur et une densité similaire ou supérieure à celles des matériaux soumis aux essais.
  • Attention : lors de la pose, le produit doit être manipulé avec précaution et protégé de toute projection de produits de scellement.
  • Attention : à la mise en route de l'installation, nettoyez l'ensemble des poussières et salissures.
  • Attention : pour le montage en conduit de désenfumage tenez compte du débattement du volet.
