KAMOUFLAGE H 1V60 - Installation

Commande : ouverture manuelle

1
Retirez le bouchon de finition du vantail. Utilisez pour ceci l’outil ôte-bouchon fourni avec le produit. Cet outil peut éventuellement être attaché à la clé grâce à son anneau sans fin.
2
Déclenchement 1V
Insérez la clé dans la serrure. Tournez la clé à 20° dans le sens anti-horaire : le volet s'ouvre. Retirez la clé.
3
Déclenchement 2V
Insérez la clé dans la serrure. Tournez la clé à 20° dans le sens anti-horaire : le volet s'ouvre. Retirez la clé.

Commande : fermeture manuelle

1
Réarmement 1V
Retirez le bouchon de finition du vantail. Utilisez pour ceci l’outil ôte-bouchon fourni avec le produit. Cet outil peut éventuellement être attaché à la clé grâce à son anneau sans fin.
2
Insérez la clé dans la serrure. Tournez la clé à 15° dans le sens horaire. La clé se bloque dans la serrure et sert de poignée. Note : gardez toujours la clé « tournée » pour bien accrocher le portillon jusqu’à la fin du réarmement (fermeture du vantail).
3
Poussez sur l'anti-retour.
Fermez le vantail en tirant par la clé.
Tournez la clé à 15° dans le sens horaire, la clé se débloque dans la serrure. Retirez la clé.
4
Réarmement 2V
Déverrouillez le système de blocage des 2 anti-retours en faisant glisser la languette.
5
Retirez le bouchon de finition du vantail. Utilisez pour ceci l’outil ôte-bouchon fourni avec le produit. Cet outil peut éventuellement être attaché à la clé grâce à son anneau sans fin.
6
Insérez la clé dans la serrure du vantail ‘maître’. Tournez la clé à 15° dans le sens horaire. La clé se bloque dans la serrure et sert de poignée. Note: gardez toujours la clé « tournée » pour bien accrocher le portillon jusqu’à la fin du réarmement.
7
Fermez les 2 vantaux en même temps en tirant par la clé et par la ficelle. Veillez à ce que les 2 vantaux s'insèrent l'un dans l'autre comme illustré (le vantail 'esclave' s'insère dans le vantail 'maître'). Tirez le vantail 'maître' jusqu’au "clic" confirmant la fermeture des 2 vantaux. Tournez la clé à 15° dans le sens anti-horaire, la clé se débloque dans la serrure. Retirez la clé et replacez les bouchons de finition.

Câblage électrique

1
L'arrivée électrique pourra se faire par les 4 angles du volet (le plus simple étant l'angle au-dessus du boitier).
2
Percez le matériau réfractaire dans l'encoche dans l'angle/les angles choisi(s). La partie métallique à l'intérieur du volet est prépercée.
Attention : après avoir passé et fixé les câbles, il est nécessaire de reboucher l'ouverture percée dans le matériau réfractaire autour de l'arrivée électrique avec du mastic réfractaire (BCM par ex.).
3
Percez l'ouverture dans la boîte de raccordement. Montez le passe-fil livré avec le produit.
4
Faites passer les câbles par l'ouverture. Utilisez le manchon de protection (1), les clips de fixation (2) et le collier serre-câble (3) pour fixer les câbles au cadre. Introduisez les câbles dans la boîte de raccordement par le passe-fil (4) et raccordez selon le schéma de raccordement.
5

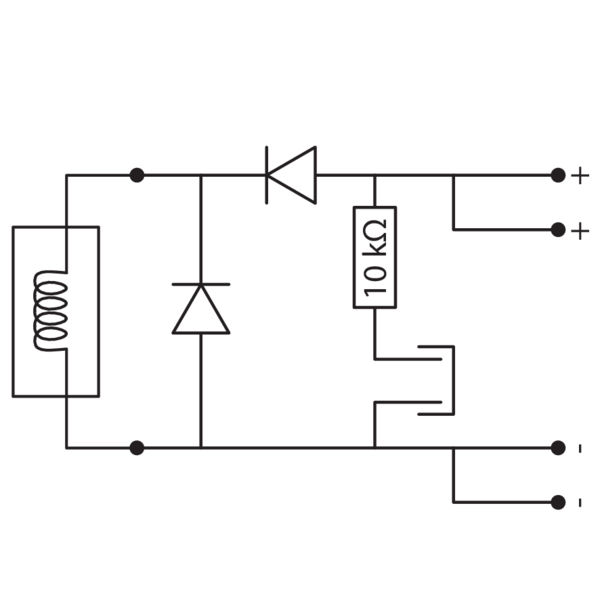

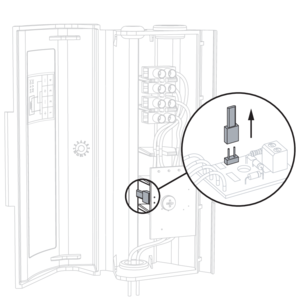

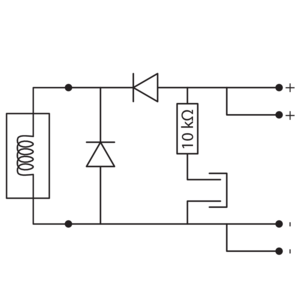

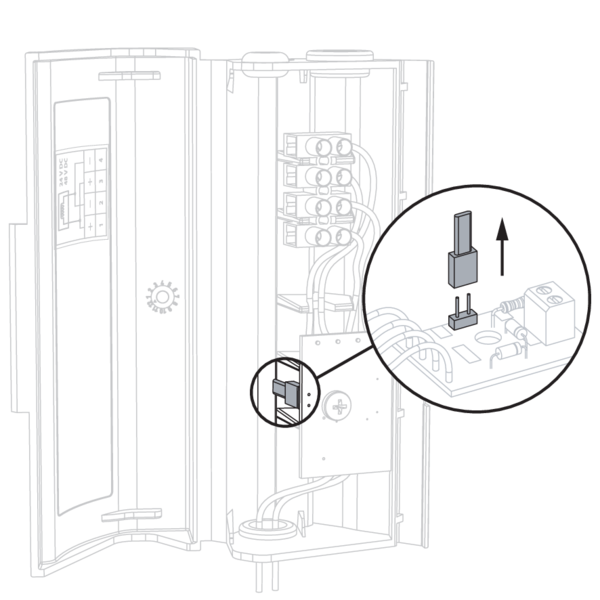

Le compartiment de raccordement contient une carte à circuit imprimé avec un circuit qui absorbe les pics de tension inductive lors du réarmement et du déclenchement de la serrure. En outre, le circuit imprimé comprend également une résistance pour "contrôle de ligne". Le cavalier doit être retiré de tous les volets à l'exception du volet monté à l'extrémité du circuit. NB: si le tableau de désenfumage est incompatible avec une résistance 10 kΩ, supprimez le circuit imprimé du volet et appliquez les consignes du fabricant de tableau.

Position dans le conduit

1
Kamouflage H
Les volets sont fixés par l'intermédiaire de manchons sur le conduit. Ce manchon peut indifféremment être fixé: dans le conduit, dans l'axe du conduit, à l'extérieur du conduit ou déporté du conduit (en traînasse).
5

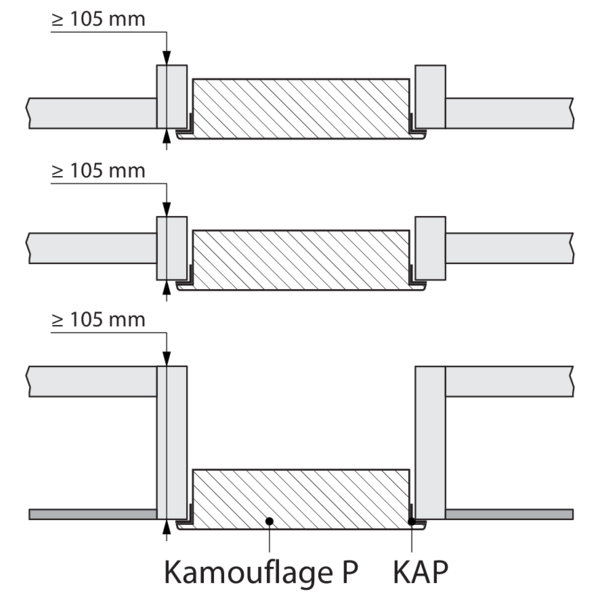

Kamouflage H P
Les volets sont fixés par l'intermédiaire de manchons sur le conduit. Ce manchon peut indifféremment être fixé: dans le conduit, dans l'axe du conduit, à l'extérieur du conduit ou déporté du conduit (en traînasse).

Montage de la grille anti-chute GACC dans le conduit béton

1

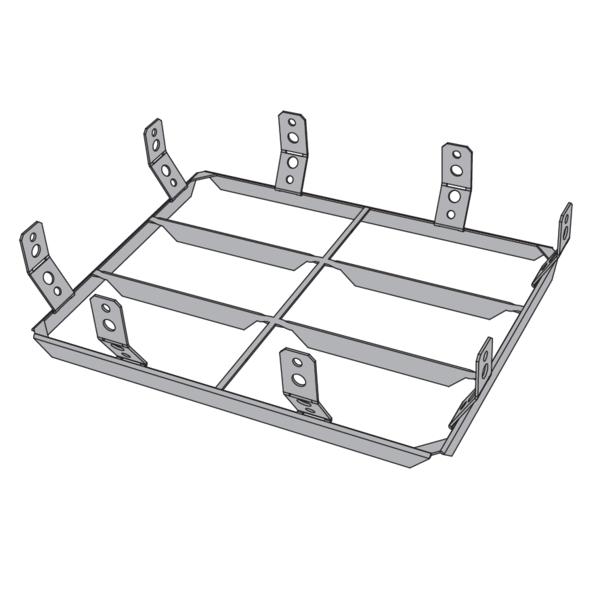

Dépliez les pattes de fixation de la grille jusqu'à ce qu'elles atteignent les dimensions du conduit. Fixez ensuite la grille par l'intermédiaire de ces 8 pattes sur le conduit à l'aide de vis adaptées au type de conduit.

Installation en conduit vertical béton avec pré-cadre

Le produit a été testé et approuvé en :
  • Béton ≥ 70 mm | EI 60 (ved i o) S 1500 AA multi | Kamouflage H 60 | Type de pose : monté sur conduit 0/180°. Distances entre-deux minimales autorisées. | 380x595 mm / 380x630 mm (1V); 480x535 mm / 540x475 mm (2V)
1
En cas de vissage du pré-cadre :
Faites une baie aux dimensions (L+20) x (H+20) mm.
En cas de scellement du pré-cadre :
Faites une baie aux dimensions (L+20) x (H+20) mm jusqu'à (L+100) x (H+100) mm.
2
Le pré-cadre doit toujours être fixé au conduit en béton à l'aide de vis et chevilles (Ø 6 x minimum 60 mm, acier ou acier inoxydable).
Pour une baie aux dimensions jusqu'à (L+20) x (H+20) mm :
Préparez le précadre avant l'installation : 2 pattes de scellement sont prévues sur chaque traverse et doivent être dépliées lors du scellement. Fixez le précadre dans l'ouverture avec 4 vis Ø 6 x 60 mm en prenant soin de ne pas le déformer. Ces vis peuvent être appliquées au travers d'une des perforations prévues dans les pattes, selon l'épaisseur de la paroi du conduit. La baie finie doit être aux dimensions du précadre (L+10) x (H+10) mm.
Pour une baie aux dimensions jusqu'à (L+100) x (H+100) mm :
Appliquez du mortier sur le pourtour de l'ouverture pour réduire l'ouverture aux dimensions extérieures du cadre. Procédez ensuite comme indiqué ci-dessus pour fixer le cadre à l'ouverture. Assurez-vous que l’écart entre le cadre et l’ouverture est complètement scellé avec du mortier.
Le mortier doit sécher complètement avant que le volet ne soit fixé dans le pré-cadre.
3
Mettez de côté les vis qui sont fixées à l'un des renforts, puis dévissez les 4 renforts du pré-cadre et repliez les 8 pattes de fixation dans le cadre.
Dans le cas du pré-cadre EASY-KGC, dépliez la grille anti-chute (à 90°) dans le conduit.
4
Aux quatre angles du volet, faites pivoter les pattes de fixation à 90° (jusqu'à la butée).
5
Ouvrez le volet et positionnez-le dans le précadre.
Vissez le volet sur le pré-cadre à l'aide des 4 vis fournies, comme indiqué sur le dessin. Le serrage des vis tire le volet vers le mur jusqu'à sa position finale. Il permet également de corriger légèrement l'angle du volet par rapport au pré-cadre.
Branchez le mécanisme selon le schéma de raccordement.
Testez le bon fonctionnement du volet.

Installation en conduit vertical béton sans pré-cadre

Le produit a été testé et approuvé en :
  • Béton ≥ 70 mm | EI 60 (ved i o) S 1500 AA multi | Kamouflage H 60 | Type de pose : monté sur conduit 0/180°. Distances entre-deux minimales autorisées. | 380x595 mm / 380x630 mm (1V); 480x535 mm / 540x475 mm (2V)
1
Aux quatre angles du volet, faites pivoter les pattes de fixation à 90° (jusqu'à la butée).
Les pattes ne seront pas utilisées pour un montage sans pré-cadre.
2
Faites une baie aux dimensions (L+10) x (H+10) mm.
Ouvrez et positionnez le volet dans la baie.
Vissez le volet dans la baie à l'aide de 4 vis et chevilles Ø6 x 40 mm.
Branchez le mécanisme selon le schéma de raccordement.
Testez le bon fonctionnement du volet.

Installation en conduit vertical avec pré-cadre : généralités pour tous les types de conduits (autres que béton)

1
Faites une baie aux dimensions (L+A) x (H+A) mm. A = 2 x épaisseur manchon (e) + 20 mm.
Posez un manchon de même type et épaisseur que le conduit (ép. e) de profondeur minimale 105 mm dans la baie.
Voir détails par type de conduit ci-après.
2
Fixez et colmatez le précadre. Voir détails par type de conduit ci-après.
Deux pattes de fixation sont prévues en bas et en haut du pré-cadre : repliez-les contre le manchon. En cas de fixation par vis, vissez le pré-cadre sur le manchon à l’aide de vis VBA Ø 6 x e mm. Ces vis peuvent être fixées dans une des ouvertures prévues à cet effet, selon la profondeur du manchon.
Prenez soin de ne pas déformer le précadre lors du vissage et/ou du colmatage. La baie finie doit être aux dimensions du précadre (L+10) x (H+10) mm.
3
Mettez de côté les vis qui sont fixées à l'un des renforts, puis dévissez les 4 renforts du pré-cadre et repliez les 8 pattes de fixation dans le cadre.
Dans le cas du pré-cadre EASY-KGC, dépliez la grille anti-chute (à 90°) dans le conduit.
4
Aux quatre angles du volet, faites pivoter les pattes de fixation à 90° (jusqu'à la butée).
5
Ouvrez le volet et positionnez-le dans le précadre.
Vissez le volet sur le pré-cadre à l'aide des 4 vis fournies, comme indiqué sur le dessin. Le serrage des vis tire le volet vers le mur jusqu'à sa position finale. Il permet également de corriger légèrement l'angle du volet par rapport au pré-cadre.
Branchez le mécanisme selon le schéma de raccordement.
Testez le bon fonctionnement du volet.

Installation en conduit vertical (sans pré-cadre) : généralités pour tous les types de conduits (autres que béton)

1
Aux quatre angles du volet, faites pivoter les pattes de fixation à 90° (jusqu'à la butée).
Les pattes ne seront pas utilisées pour un montage sans pré-cadre.
2
Faites une baie aux dimensions (L+A) x (H+A) mm. A = 2 x épaisseur manchon (e) + 10 mm.
Posez un manchon de même type et épaisseur que le conduit (ép. e) de profondeur minimale 105 mm dans la baie.
Ouvrez et positionnez le volet dans la baie.
Vissez le volet dans la baie à l'aide de 4 vis Ø6 x 40 mm.
Attention : veillez à ce que les vis ne dépassent pas l'épaisseur du manchon !
Branchez le mécanisme selon le schéma de raccordement.
Testez le bon fonctionnement du volet.

Installation en conduit vertical PROMATECT L500

Le produit a été testé et approuvé en :
  • Promatect L500 ≥ 30 mm | EI 60 (ved i o) S 1500 AA multi | Kamouflage H 60 | Type de pose : monté sur conduit 0/180°. Distances entre-deux minimales autorisées. | 380x595 mm / 380x630 mm (1V); 480x535 mm / 540x475 mm (2V)
1
Installation avec pré-cadre :
Agrafez les éléments du manchon entre eux puis agrafez le manchon sur la paroi du conduit.
Enduisez les feuillures de la réservation de plâtre colle de type Promacol S.
Scellez le précadre avec Promacol S en prenant soin de ne pas le déformer.
2
Installation sans pré-cadre :
Agrafez les éléments du manchon entre eux puis agrafez le manchon sur la paroi du conduit.

Installation en conduit vertical GEOFLAM (LIGHT) / GEOTEC

Le produit a été testé et approuvé en :
  • Geoflam ≥ 30 mm | EI 60 (ved i o) S 1500 AA multi | Kamouflage H 60 | Type de pose : monté sur conduit 0/180°. Distances entre-deux minimales autorisées. | 380x595 mm / 380x630 mm (1V); 480x535 mm / 540x475 mm (2V)
  • Geotec ≥ 30 mm | EI 60 (ved i o) S 1500 AA multi | Kamouflage H 60 | Type de pose : monté sur conduit 0/180°. Distances entre-deux minimales autorisées. | 380x595 mm / 380x630 mm (1V); 480x535 mm / 540x475 mm (2V)
1
Installation avec pré-cadre :
Enduisez les feuillures de la réservation de plâtre colle de type PLACOL (en cas de Geoflam) ou GEOCOL (S) (en cas de Geotec).
En cas de Geotec vous pouvez aussi coller et visser les éléments du manchon entre eux puis coller et visser le manchon sur la paroi du conduit en utilisant des vis VBA Ø 5 x (2 x e) mm au pas de 100 mm.
Enduisez les jonctions (entre les montants et les traverses et entre le manchon et la paroi) de polochons en filasse végétale et plâtre ou de GEOCOL (S) (en cas de Geotec).
La baie finie doit être aux dimensions du précadre (L+10) x (H+10) mm. Deux pattes de fixation sont prévues en bas et en haut du pré-cadre : repliez-les contre le manchon. Fixez le précadre au conduit par polochonnage (filasse végétale et plâtre) ou, pour le conduit Geotec, par plâtre colle type GEOCOL (S) et vis VBA de Ø 5 x e mm. Prenez soin de ne pas déformer le précadre.
2
Installation sans pré-cadre :
Enduisez les feuillures de la réservation de plâtre colle de type PLACOL (en cas de Geoflam) ou GEOCOL (S) (en cas de Geotec).
Enduisez les jonctions (entre les montants et les traverses et entre le manchon et la paroi) de polochons en filasse végétale et plâtre ou de GEOCOL (S) (en cas de Geotec).
En cas de Geotec vous pouvez aussi coller et visser les éléments du manchon entre eux puis coller et visser le manchon sur la paroi du conduit en utilisant des vis VBA Ø 5 x (2 x e) mm au pas de 100 mm.

Installation en conduit vertical DESENFIRE (HD/THD/STR)

Le produit a été testé et approuvé en :
  • Desenfire HD ≥ 25 mm HD | EI 60 (ved i o) S 1500 AA multi | Kamouflage H 60 | Type de pose : monté sur conduit 0/180°. Distances entre-deux minimales autorisées. | 380x595 mm / 380x630 mm (1V); 480x535 mm / 540x475 mm (2V)
1
Installation avec pré-cadre :
Enduisez les feuillures de la réservation de plâtre colle de type FACILIS.
Colmatez les jonctions entre les montants et les traverses et entre le manchon et la paroi avec des polochons en filasse végétale et plâtre.
La baie finie doit être aux dimensions du précadre (L+10) x (H+10) mm. Préparez le précadre avant l'installation : deux pattes de fixation sont prévues en bas et en haut du pré-cadre, repliez-les contre le manchon. Polochonez le précadre au conduit (mélange de filasse végétale et plâtre) en prenant soin de ne pas le déformer.
2
Installation sans pré-cadre :
Enduisez les feuillures de la réservation de plâtre colle de type FACILIS.
Colmatez les jonctions entre les montants et les traverses et entre le manchon et la paroi avec des polochons en filasse végétale et plâtre.

Installation en conduit vertical EXTHAMAT

Le produit a été testé et approuvé en :
  • Exthamat ≥ 25 mm | EI 60 (ved i o) S 1500 AA multi | Kamouflage H 60 | Type de pose : monté sur conduit 0/180°. Distances entre-deux minimales autorisées. | 380x595 mm / 380x630 mm (1V); 480x535 mm / 540x475 mm (2V)
1
Installation avec pré-cadre :
Enduisez les feuillures de la réservation de plâtre colle.
Colmatez les jonctions entre les montants et les traverses et entre le manchon et la paroi avec des polochons en filasse végétale et plâtre.
La baie finie doit être aux dimensions du précadre (L+10) x (H+10) mm. Préparez le précadre avant l'installation : deux pattes de fixation sont prévues en bas et en haut du pré-cadre, repliez-les contre le manchon. Polochonez le précadre au conduit (mélange de filasse végétale et plâtre) en prenant soin de ne pas le déformer.
Enduisez les feuillures de la réservation de plâtre colle.
2
Installation sans pré-cadre :
Enduisez les feuillures de la réservation de plâtre colle.
Colmatez les jonctions entre les montants et les traverses et entre le manchon et la paroi avec des polochons en filasse végétale et plâtre.

Installation en conduit vertical GLASROC F V500

Le produit a été testé et approuvé en :
  • Glasroc F V500 ≥ 35 mm | EI 60 (ved i o) S 1500 AA multi | Kamouflage H 60 | Type de pose : monté sur conduit 0/180°. Distances entre-deux minimales autorisées. | 380x595 mm / 380x630 mm (1V); 480x535 mm / 540x475 mm (2V)
1
Installation avec pré-cadre :
Encollez les jonctions entre les montants et les traverses et entre le manchon et la paroi avec la colle GLASROC F V500. Vissez le manchon par des vis VBA Ø5 x 70 mm positionnées au pas de 150 mm.
La baie finie doit être aux dimensions du pré-cadre (L+10) x (H+10) mm. Deux pattes de fixation sont prévues en bas et en haut du pré-cadre : repliez-les contre le manchon. Encollez les ouvertures d'abord avec la colle GLASROC F V500. Collez le précadre dans l'ouverture en prenant soin de ne pas le déformer.
2
Installation sans pré-cadre :
Encollez les jonctions entre les montants et les traverses et entre le manchon et la paroi avec la colle GLASROC F V500. Vissez le manchon par des vis VBA Ø5 x 70 mm positionnées au pas de 150 mm.

Installation en conduit vertical TECNIVER

Le produit a été testé et approuvé en :
  • Tecniver ≥ 35 mm | EI 60 (ved i o) S 1500 AA multi | Kamouflage H 60 | Type de pose : monté sur conduit 0/180°. Distances entre-deux minimales autorisées. | 380x595 mm / 380x630 mm (1V); 480x535 mm / 540x475 mm (2V)
1
Installation avec pré-cadre :
Encollez les jonctions entre les montants et les traverses et entre le manchon et la paroi avec la colle CF GLUE. Vissez le manchon par des vis VBA Ø5 x 70mm positionnées au pas de 150 mm.
La baie finie doit être aux dimensions du précadre (L+10) x (H+10) mm. Deux pattes de fixation sont prévues en bas et en haut du pré-cadre : repliez-les contre le manchon. Encollez les ouvertures d'abord avec la colle CF GLUE. Collez le précadre dans l'ouverture en prenant soin de ne pas le déformer.
2
Installation sans pré-cadre :
Encollez les jonctions entre les montants et les traverses et entre le manchon et la paroi avec la colle CF GLUE. Vissez le manchon par des vis VBA Ø5 x 70mm positionnées au pas de 150 mm.

Finition

1
La face supérieure du vantail est constituée d’une plaque de plâtre cartonné qui peut être décorée par vos soins de la même manière que la paroi dans laquelle le volet est fixé (peinture, papier peint).
Une couche de peinture peut être appliquée sur la face extérieure du vantail et du cadre; du papier peint peut être collé sur les vantaux.
Préparation de la plaque en plâtre cartonné : rebouchez les trous de vis avec un enduit adapté puis laissez sécher et poncez. Appliquez une peinture primaire adaptée au matériau.
Cadre en aluminium anodisé : appliquez une couche primaire adaptée au matériau (métal). Avec l'option PRIM, le support est enduit d'un apprêt synthétique et peut directement être recouvert.
Lorsque la couche primaire est sèche, procédez à la finition (peinture ou papier peint).
Attention : ne rebouchez/recouvrez pas l'espace entre la plaque de couverture et le profil en aluminium afin de garantir l'ouverture du volet.
Les options ATOUT RAL9010 / ALU (ALU non disponible sur modèle Plafond) et PRIM facilitent la mise en esthétique du volet. L'option ATOUT RAL9010 / ALU propose un volet fini, aspect laqué blanc ou aluminium. Avec l'option PRIM, le cadre est couvert d'une couche d'apprêt.

Remarques générales

  • L'installation doit être conforme au rapport de classement et à la notice technique.
  • Le montage de le conduit de désenfumage doit être conforme au rapport de classement du fabricant.
  • Orientation de l'axe: voir déclaration des performances.
  • Évitez l’obstruction des conduits de désenfumage connectées.
  • Vérifiez le libre mouvement de la lame mobile.
  • Les volets de désenfumage Rf-t peuvent être appliqués à des conduits de désenfumage soumis à des essais conformément à l'EN 1366-8 et à l'EN 1366-9 selon le cas, construits à partir de matériaux similaires qui ont une résistance au feu, une épaisseur et une densité similaire ou supérieure à celles des matériaux soumis aux essais.
  • Attention : lors de la pose, le produit doit être manipulé avec précaution et protégé de toute projection de produits de scellement.
  • Attention : à la mise en route de l'installation, nettoyez l'ensemble des poussières et salissures.
  • Attention : pour le montage en conduit de désenfumage tenez compte du débattement du volet.
