MG2 - Installation

Montage en paroi et dalle massive

Le produit a été testé et approuvé en :
  • voir ci-après selon la certification NF (voir Déclaration des Performances selon la certification CE).
  • L'installation est autorisée dans des parois qui ont une densité similaire ou supérieure à celle du test, comme décrit dans la norme EN 1366-3.
1

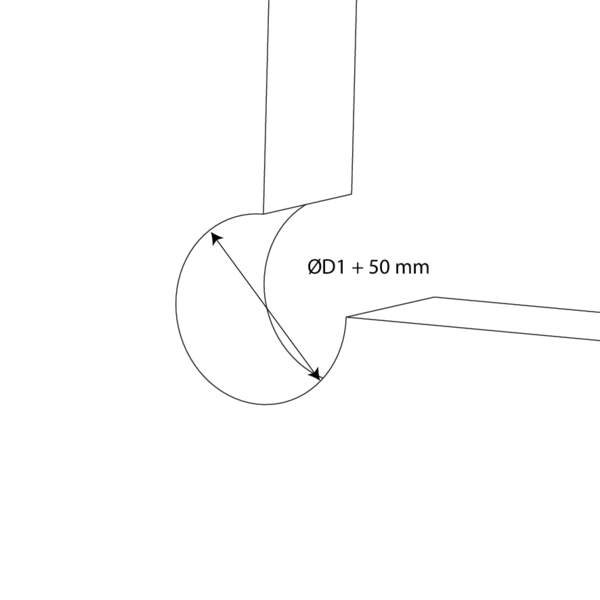

Prévoyez une ouverture de ØD1 + 50 mm.
2

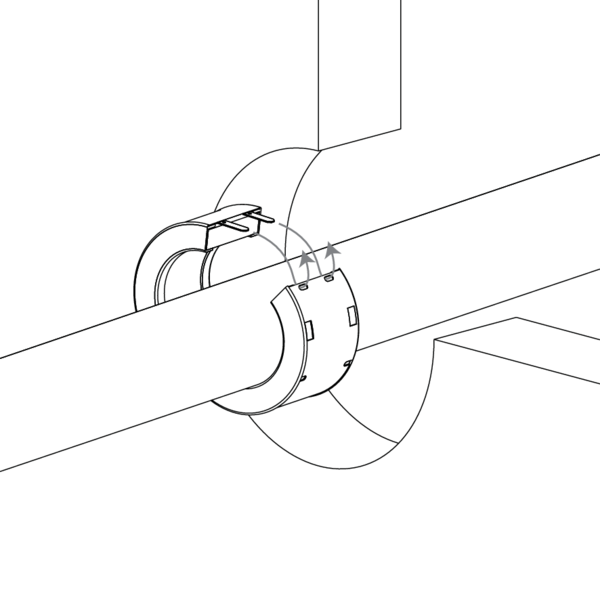

Enlevez l'étiquette. Ouvrez le manchon et placez-le autour du tuyau.
Insérez les languettes de fermeture dans les ouvertures prévues.
Repliez les languettes.
3

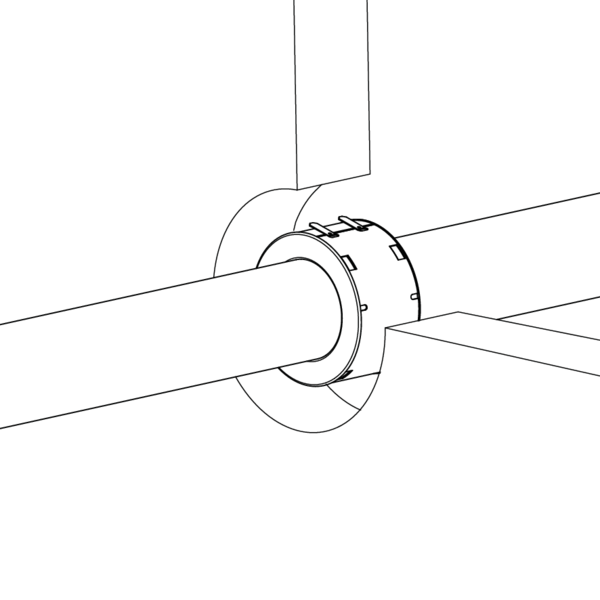

Centrez le manchon dans l'épaisseur de la paroi.
4

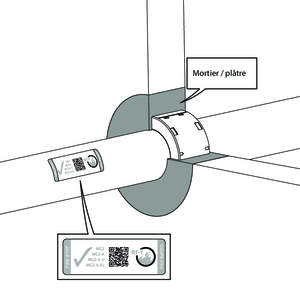

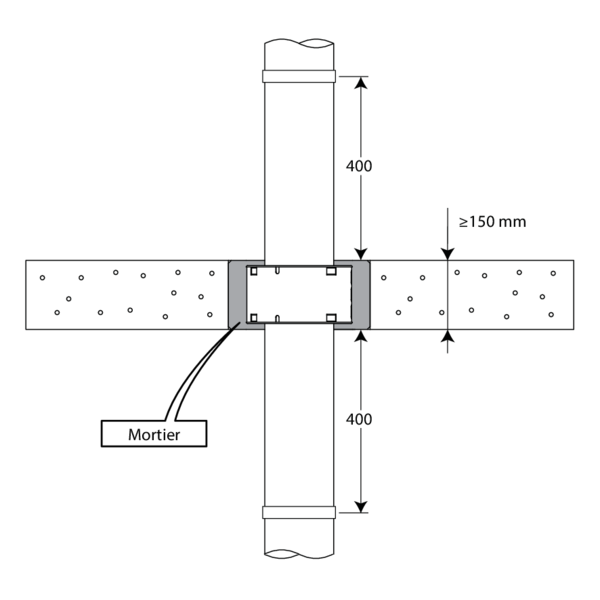

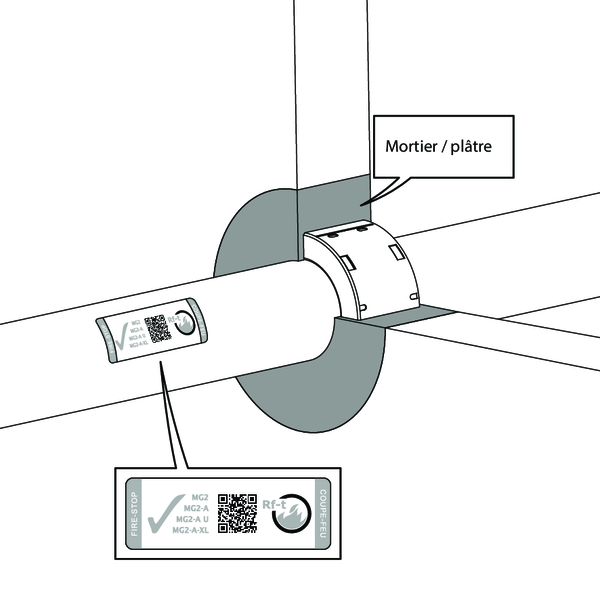

Scellez avec du mortier (dalle) ou du plâtre ordinaire (paroi massive).
Collez l’étiquette près du manchon.
5

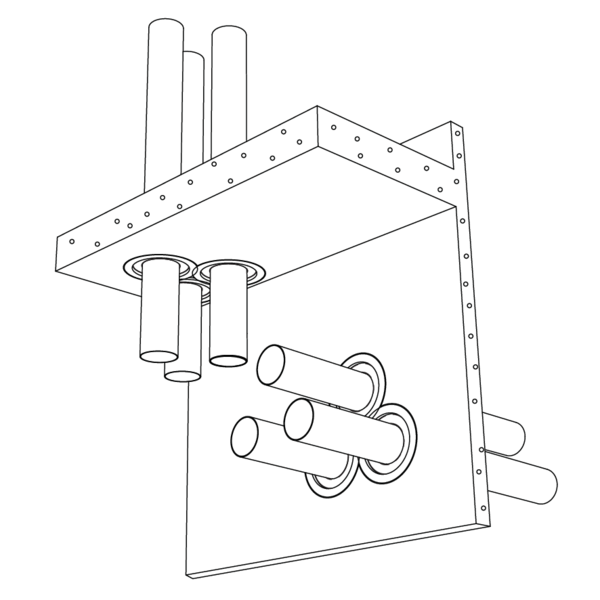

Pour distances zéro : les manchons peuvent être placés les uns contre les autres (< 100 mm). Voir déclaration des performances pour le classement correct.
6
7

Montage en paroi flexible (ossature métallique et plaques de plâtre)

Le produit a été testé et approuvé en :
  • voir ci-après selon la certification NF (voir Déclaration des Performances selon la certification CE).
  • L'installation est autorisée dans des parois qui ont une densité similaire ou supérieure à celle du test, comme décrit dans la norme EN 1366-3.
1

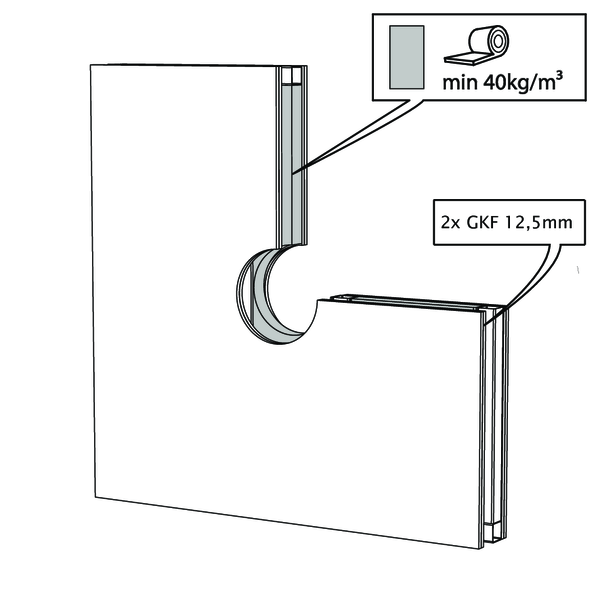

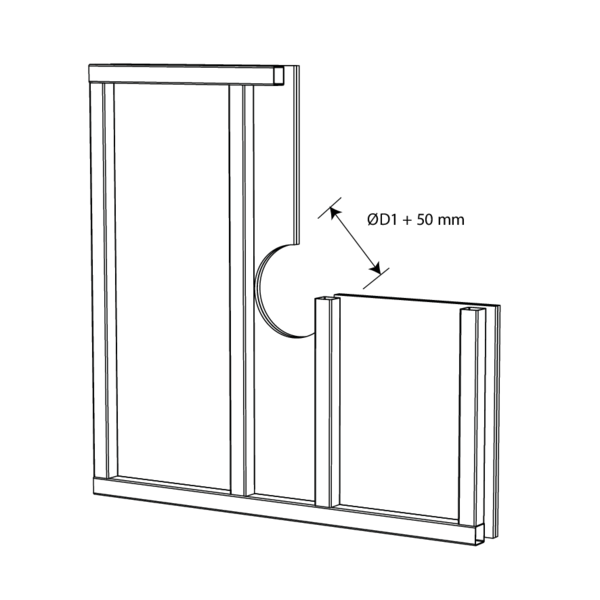

Fixez deux plaques de plâtre type GKF d’épaisseur 12,5 mm d'un côté de la paroi.
Prévoyez une ouverture d'au moins ØD1 + 50 mm dans la paroi.
2

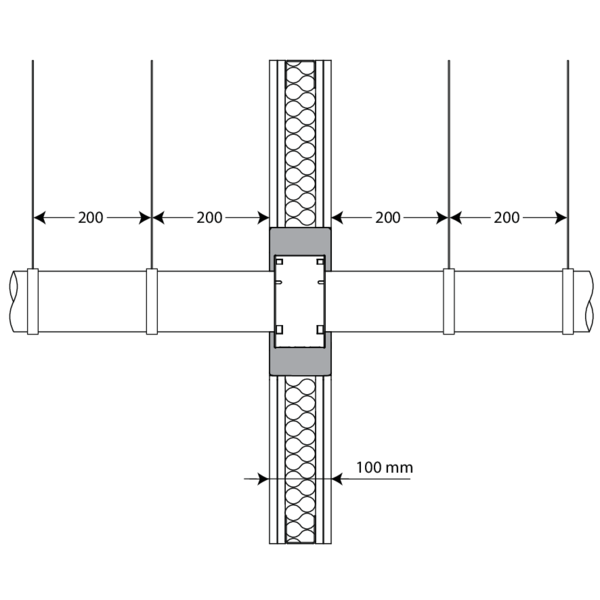

Isolez la paroi entre les profils métalliques et complétez avec deux plaques de plâtre GKF.
3
Placez le tuyau.

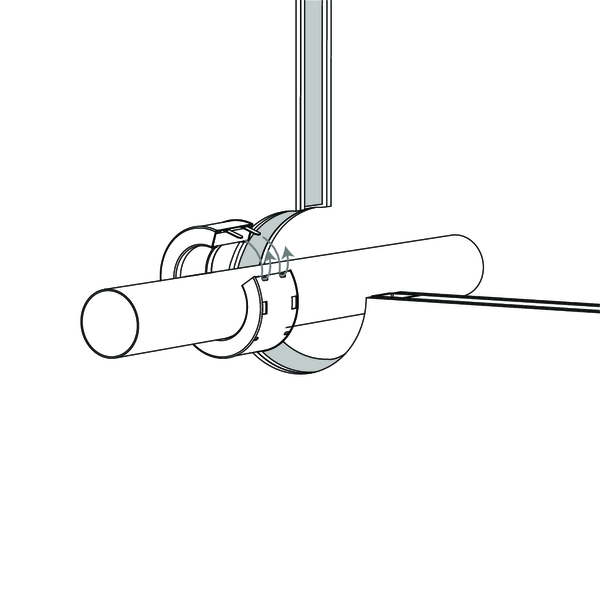

Enlevez l'étiquette. Ouvrez le manchon et placez-le autour du tuyau.
Insérez les languettes de fermeture dans les ouvertures prévues.
Repliez les languettes.
4

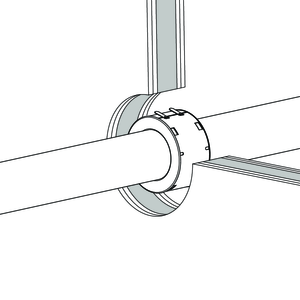

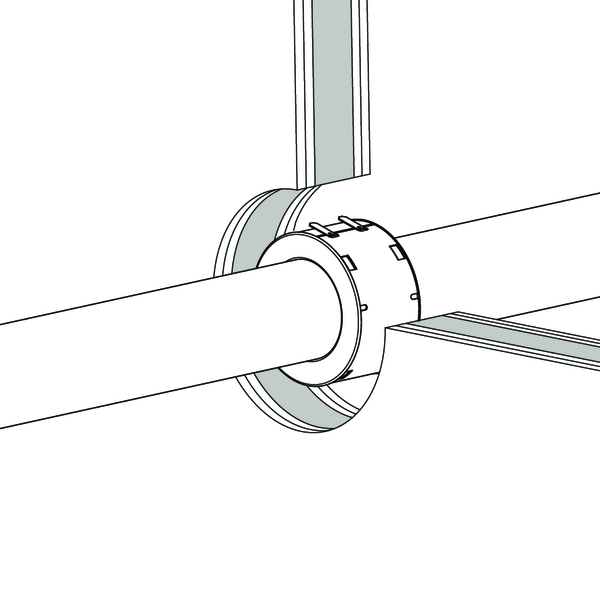

Centrez le manchon dans l'épaisseur de la paroi.
5

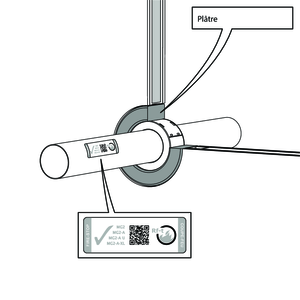

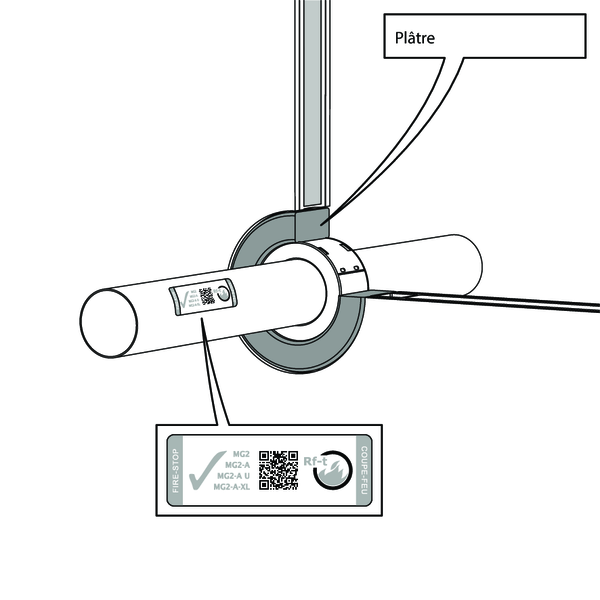

Resserrez la réservation à l’aide de plâtre.
Collez l’étiquette près du manchon.
6

Montage en paroi flexible et massive, colmatage à l'aide de panneaux de laine de roche rigides et enduit

Le produit a été testé et approuvé en :
  • voir ci-après selon la certification NF (voir Déclaration des Performances selon la certification CE).
  • L'installation est autorisée dans des parois qui ont une densité similaire ou supérieure à celle du test, comme décrit dans la norme EN 1366-3.
1

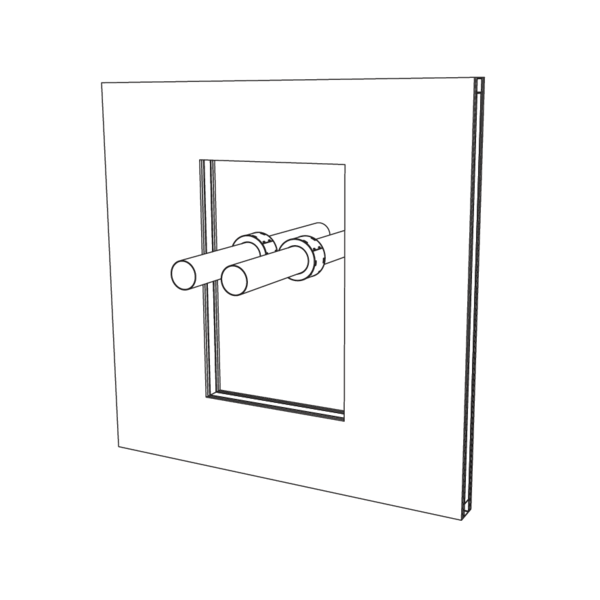

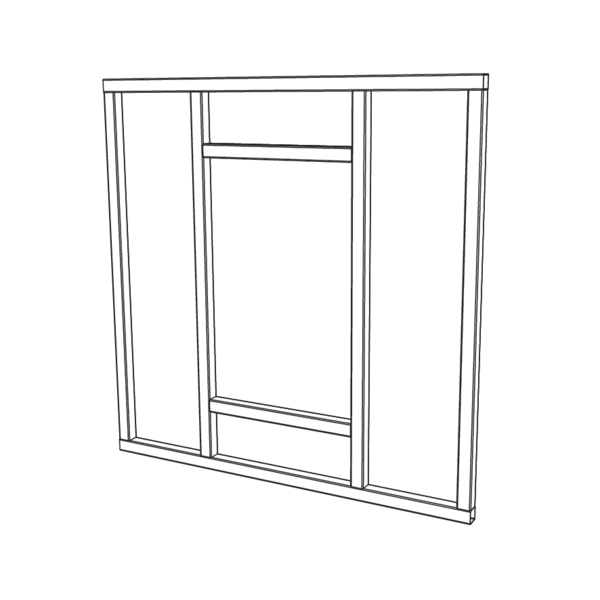

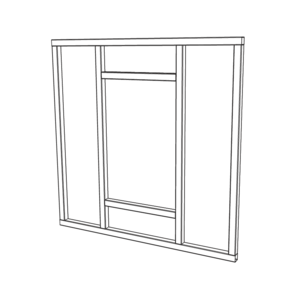

Prévoyez une réservation de max. 1000 x 600 mm.
2

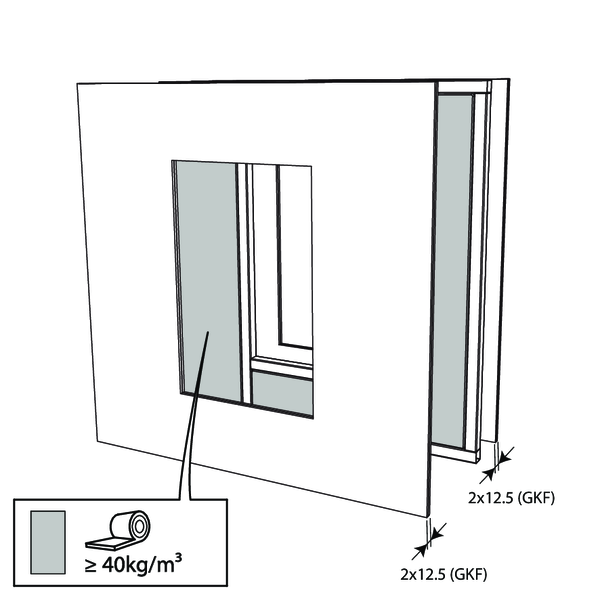

Fixez deux plaques de plâtre type GKF d’épaisseur 12,5 mm d'un côté de la paroi. Isolez la paroi entre les profils étalliques (laine minérale 40 mm, 40 kg/m³) et complétez avec deux plaques de plâtre GKF.
3

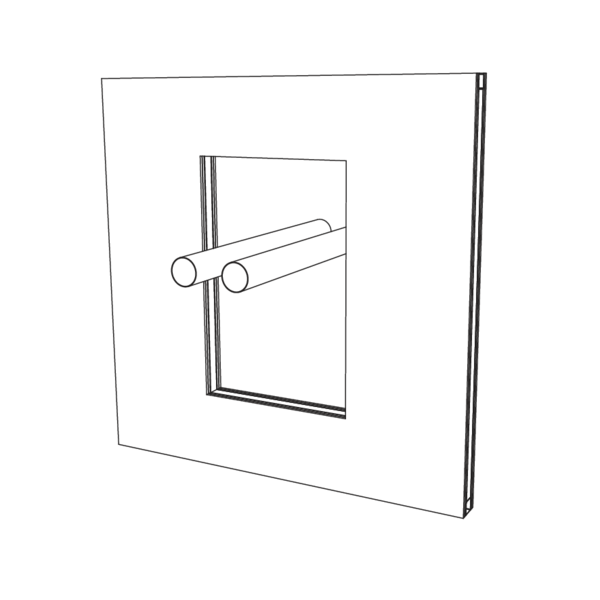

Placez le(s) tuyau(x). La distance minimale entre deux tuyaux et entre un tuyau et le bord de la réservation est de 100 mm.
4
Enlevez l'étiquette, ouvrez le manchon et placez-le autour du tuyau. Insérez les languettes de fermeture dans les ouvertures prévues et pliez-les. Centrez le manchon dans l'épaisseur de la paroi.
5

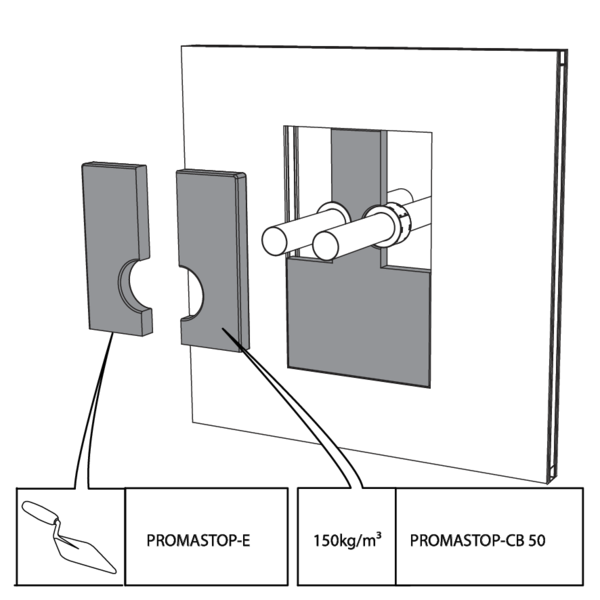

Fixez un panneau de laine de roche d'épaisseur 50 mm recouverte d'enduit coupe-feu sur une face (type PROMASTOP-CB 50) autour du manchon. Utilisez une scie ou un cutter pour découper le panneau aux bonnes dimensions. Enduisez la tranche des panneaux et les joints d’enduit coupe-feu (type PROMASTOP-E).
6

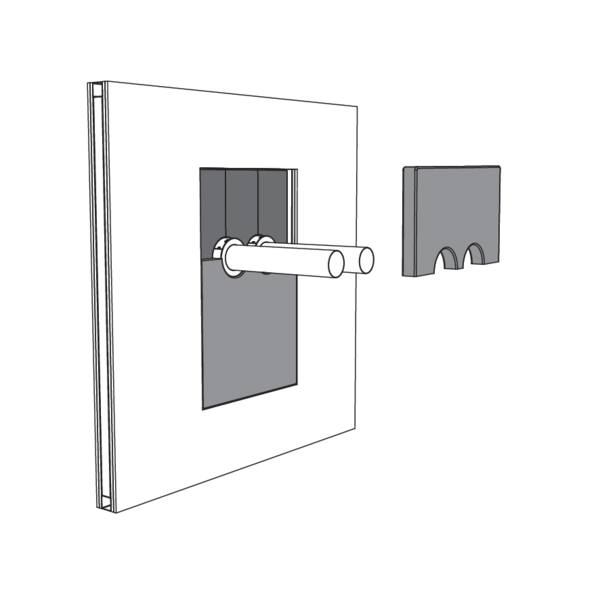

Fixez le second panneau de laine de roche de min. 50 mm d’épaisseur autour du manchon. Veillez à ce que les joints des deux couches soient décalés. Enduisez la tranche des panneaux et les joints d’enduit coupe-feu (type PROMASTOP-E).
7

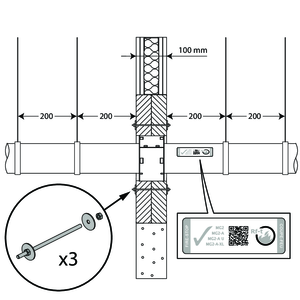

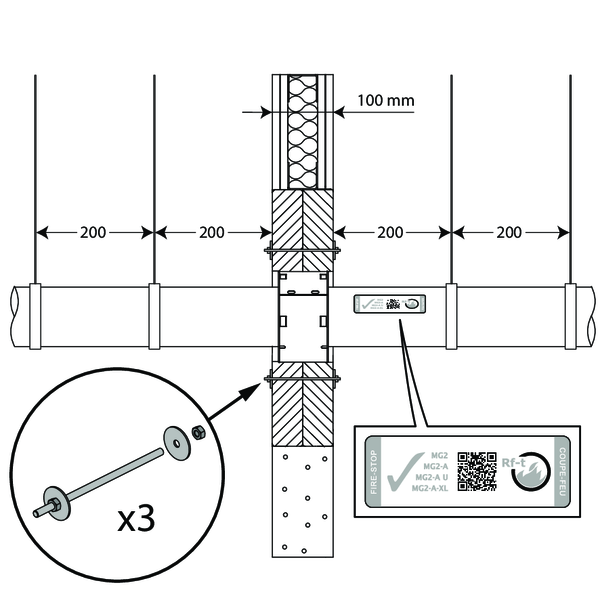

Installez 3 tiges filetées à travers les panneaux de laine de roche et fixez les à l’aide de rondelles et d’écrous M6.
Collez l’étiquette près du manchon.

Remarques générales

  • L'installation doit être conforme au rapport de classement et à la notice technique.

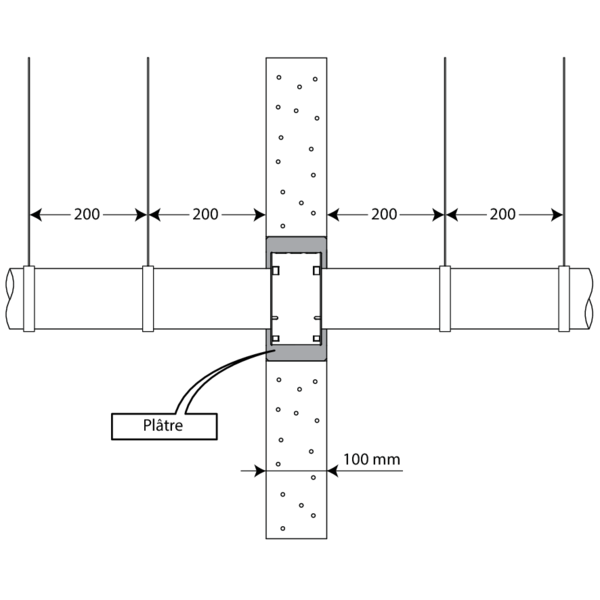

  • Le tuyau doit être supporté afin de pouvoir garantir le bon fonctionnement du colmatage lors d’un incendie. Les supports et fixations seront réalisés suivant les règles de l’art.
