GZ60 - Installation

Le produit a été testé et approuvé en :

• Béton cellulaire / béton (armé) ≥ 100 mm | EI 60 (v_e i o) | Colle mastic BCM | Type de pose : encastré, lamelles horizontales | 100x100 mm ≤ GZ60 ≤ 800x400 mm
• Béton cellulaire / béton (armé) ≥ 100 mm | EW 90 (v_e i o) | Colle mastic BCM | Type de pose : encastré, lamelles horizontales | 100x100 mm ≤ GZ60 ≤ 800x400 mm

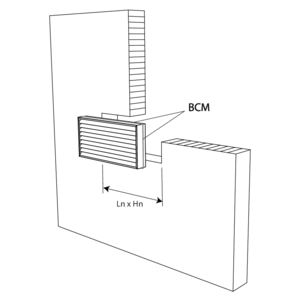

Prévoyez une réservation d'au moins = Ln x Hn dans la paroi.
Appliquez de la colle mastic BCM sur tous les côtés de la grille.

Posez la grille de ventilation dans la paroi.
Le produit doit être installé avec les lamelles en position horizontale.

Le produit a été testé et approuvé en :

• Béton cellulaire / béton (armé) ≥ 100 mm | EI 60 (h_o i o) | Sans scellement | Type de pose : encastré, lamelles horizontales | 100x100 mm ≤ GZ60 ≤ 800x400 mm
• Béton cellulaire / béton (armé) ≥ 100 mm | EW 60 (h_o i o) | Sans scellement | Type de pose : encastré, lamelles horizontales | 100x100 mm ≤ GZ60 ≤ 800x400 mm

Prévoyez une réservation d'au moins = (Ln+30)x(Hn+30).
Fixez un câdre en matière silico-calcaire d'une épaisseur de 15mm dans la réservation avec du mortier ordinaire.

Posez au fond de l'ouverture des butées en matière silico-calcaire d'une épaisseur de 15mm.

Posez la grille de ventilation dans le plafond/dalle.

Le produit a été testé et approuvé en :

• Ossature métallique et plaques de plâtre Type A (EN 520) ≥ 100 mm | EI 60 (v_e i o) | Colle mastic BCM | Type de pose : encastré, lamelles horizontales | 100x100 mm ≤ GZ60 ≤ 800x400 mm
• Ossature métallique et plaques de plâtre Type A (EN 520) ≥ 100 mm | EW 60 (v_e i o) | Colle mastic BCM | Type de pose : encastré, lamelles horizontales | 100x100 mm ≤ GZ60 ≤ 800x400 mm

Prévoyez une réservation d'au moins (Ln+30)x(Hn+30)mm.

Attachez deux plaques de plâtre standards avec une épaisseur de 12,5mm d' un côté de la paroi metal stud.
Remplissez avec de la laine de roche (masse volumique d 'au moins 40 kg/m³) et complétez avec deux plaques de plâtre standards.

Fixez un câdre en matière silico-calcaire d'une épaisseur de 15mm dans la réservation avec du mortier ordinaire.

Appliquez de la colle mastic BCM sur tous les côtés de la grille.

Posez la grille de ventilation dans la paroi.
Le produit doit être installé avec les lamelles en position horizontale.

Une Paroi Metal Stud plaques de plâtre est composée de:
Une ossature métallique composée de montants métalliques horizontaux et verticaux (min. largeur 50mm).
Laine de roche d'une épaisseur de 40mm et une masse volumique de min 40 kg/m³ entre les revêtements.
Double revêtement: deux plaques de plâtre standards aux deux côtés.

Le produit a été testé et approuvé en :

• Panneau de porte en bois ≥ 50 mm | EI 60 (v_e i o) | Colle mastic BCM | Type de pose : encastré, lamelles horizontales | 100x100 mm ≤ GZ60 ≤ 600x400 mm
• Panneau de porte en bois ≥ 50 mm | EW 60 (v_e i o) | Colle mastic BCM | Type de pose : encastré, lamelles horizontales | 100x100 mm ≤ GZ60 ≤ 600x400 mm

Prévoyez une réservation d'au moins Ln x Hn dans la porte.
Appliquez de la colle mastic BCM sur tous les côtés de la grille.

Posez la grille de ventilation dans la porte.
Le produit doit être installé avec les lamelles en position horizontale.
Finissez de l'autre côté avec le cadre de finition variable GzKV.

• L'installation doit être conforme au rapport de classement et à la notice technique.
• Les grilles coupe-feu Rf-t sont toujours testées dans des châssis de supports standardisés conformément à la EN 1634-1/EN 1364-1/EN 1364-2. Les résultats obtenus sont valables pour tous les châssis de supports similaires qui ont une résistance au feu, une épaisseur et une densité similaire ou supérieure à celles du test.
