CU4L - Dimensions

Gamme et dimensions

≥≤
Hn\Ln [mm]200x2001200x800
  • Ln/Hn par intervalle de 50 mm; dimensions intermédiaires disponibles sur demande, moyennant supplément (des hauteurs entre ≥ 275 et ≤ 299 mm ne sont pas possibles).

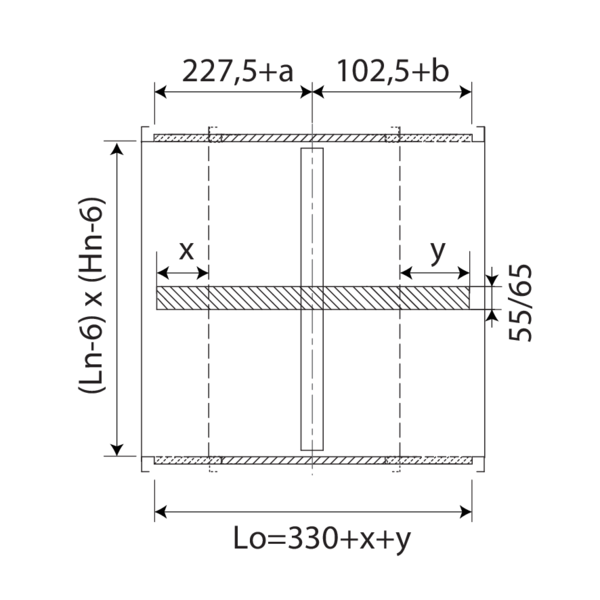

  • Dépassement lame: X = du côté du mécanisme, Y = du côté mur

  • X = Hn/2 – 275 mm
    Y = Hn/2 – 149 mm

  • Hn < 300 mm
  CFTH UNIQ MANO EVO
P 78 114 112
Q 180 193
Z 62 47 81
  • Hn ≥ 300 mm
  CFTH UNIQ MANO EVO
P 78 114 112
Q 180 290 193
Z 157 147 176

Poids Faire défiler vers le bas/la droite pour voir tout le tableau

Hn\Ln [mm]20025030035040045050055060065070075080085090095010001050110011501200
200kg---------------------
250kg---------------------
300kg---------------------
350kg---------------------
400kg---------------------
450kg---------------------
500kg---------------------
550kg---------------------
600kg---------------------
650kg---------------------
700kg---------------------
750kg---------------------
800kg---------------------
