SCV120 - Installation

Poussez les deux pattes d'arrêts pour débloquer les lames.

Encliquetez le fusible dans le support pour verrouiller les lames.

Déclenchez (fermez) les lames en les poussant l'une vers l'autre et en exerçant une pression légère sur le fusible.

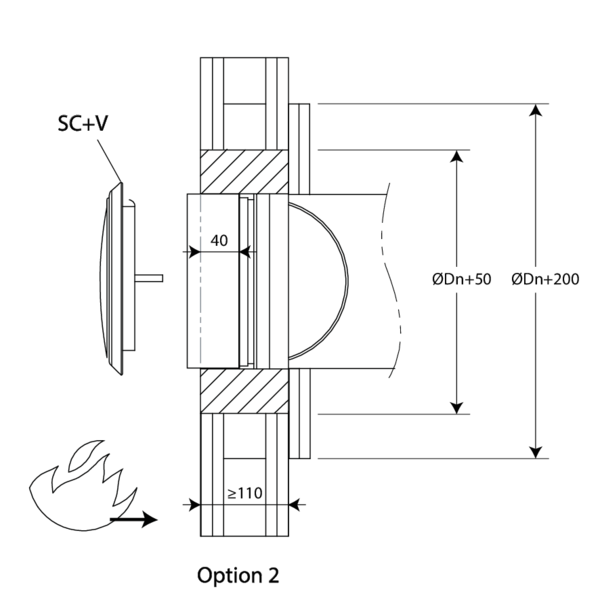

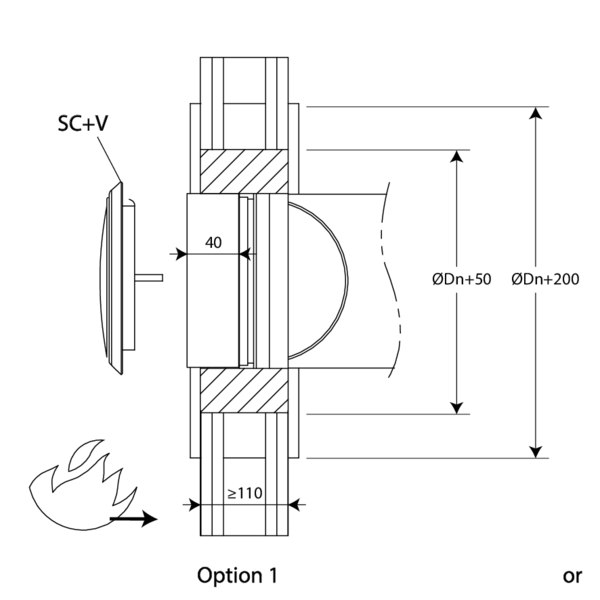

Béton armé ≥ 110 mm | EI 120 (v_e o i) S - (300Pa) | Mortier | Type de pose : encastré en conduit traversant, 0-360°; Côté feu = côté opposé au fusible thermique | SCV120 Ø 100-200 mm
Béton cellulaire / béton (armé) ≥ 150 mm | EI 120 (v_e o i) S - (300Pa) | Mortier | Type de pose : encastré en conduit traversant, 0-360°; Côté feu = côté opposé au fusible thermique | SC(V)120
Béton armé ≥ 150 mm | EI 120 (h_o o i) S - (300Pa) | Mortier | Type de pose : encastré en conduit traversant, 0-360°; Côté feu = côté opposé au fusible thermique | SC(V)120

Vérifiez le libre mouvement de la lame mobile.
Le clapet terminal doit être accessible pour inspection et entretien.
Respectez les distances de sécurité par rapport aux autres éléments constructifs.

L'installation doit être conforme au rapport de classement et à la notice technique.
Les résultats obtenus dans les structures porteuses normalisées selon la norme EN 1366-2 s'appliquent également aux structures porteuses similaires dont la résistance au feu, l'épaisseur et la densité sont égales ou supérieures à celles de la structure porteuse de l'essai. Plus d'informations sur les structures porteuses normalisées : https://www.rft.eu/fr-fr/page/contexte-legal/reglementation-europeenne/parois-normalisees
Sens de montage: avec l'axe orienté de 0 à 360°
Direction du flux d'air: indifférent
Si les manipulations ne se déroulent pas conformément à la présente notice, Rf-Technologies ne peut pas être tenu responsable et les conditions de garantie ne seront pas d'application!
