SC-S - Installation
Installation dans un plafond suspendu résistant au feu
Le produit a été testé et approuvé en :
- Ossature métallique et plaques de plâtre Type F (EN 520) 2 x 12.5 mm | EI 30 (ho o i) S - (300Pa) | Sans scellement | Type de pose : encastré en conduit traversant, 0-360°; Côté feu = côté opposé au fusible thermique | SC-S Ø 100-200 mm
- Ossature métallique et plaques de plâtre Type F (EN 520) 2 x 15 mm | EI 60 (ho o i) S - (300Pa) | Sans scellement | Type de pose : encastré en conduit traversant, 0-360°; Côté feu = côté opposé au fusible thermique | SC-S Ø 100-200 mm
![1](/derived/PIM/PICS/S/INST/300_fr-fr_S_SC-S_INST_VALS PLAFOND_1.png)

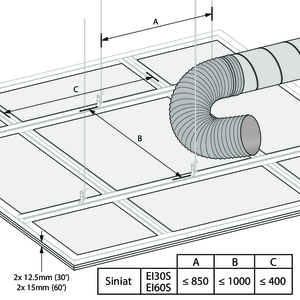

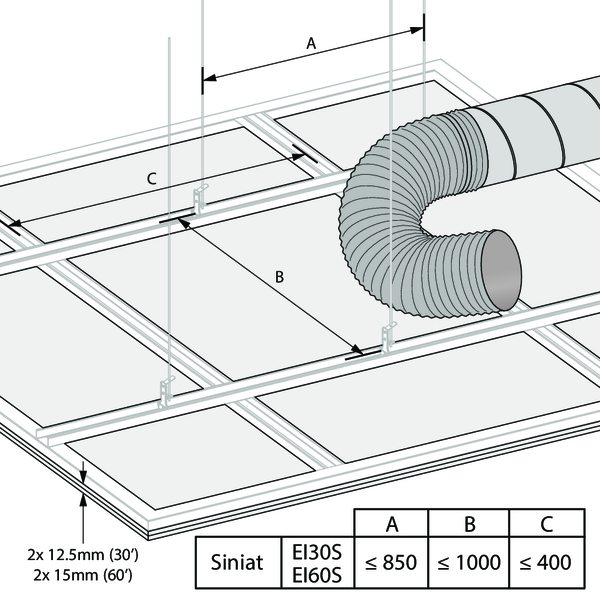

Placez le plafond suspendu résistant au feu selon les instructions du fabricant sous les conduits de ventilation prévus. Prévoyez un flexible pour raccorder le conduit à la bouche de ventilation SC-S.
![2](/derived/PIM/PICS/S/INST/300_fr-fr_S_SC-S_INST_VALS PLAFOND_2.png)

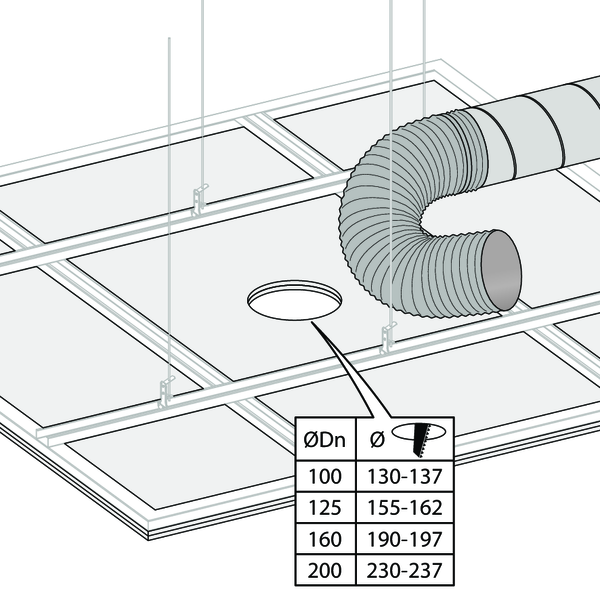

Faites une ouverture circulaire dans le plafond suspendu, dont le diamètre est indiqué dans le tableau.
![3](/derived/PIM/PICS/S/INST/300_fr-fr_S_SC-S_INST_VALS PLAFOND_3.png)

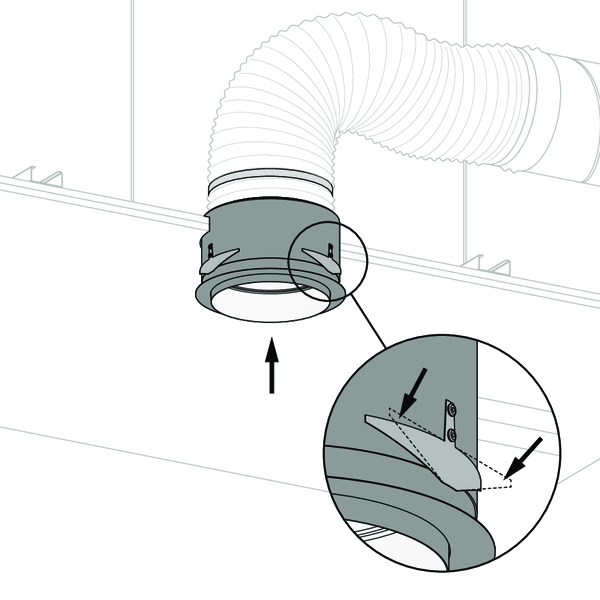

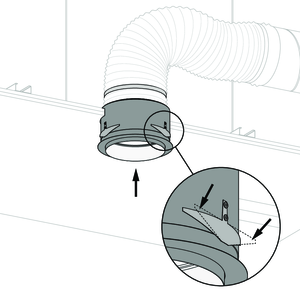

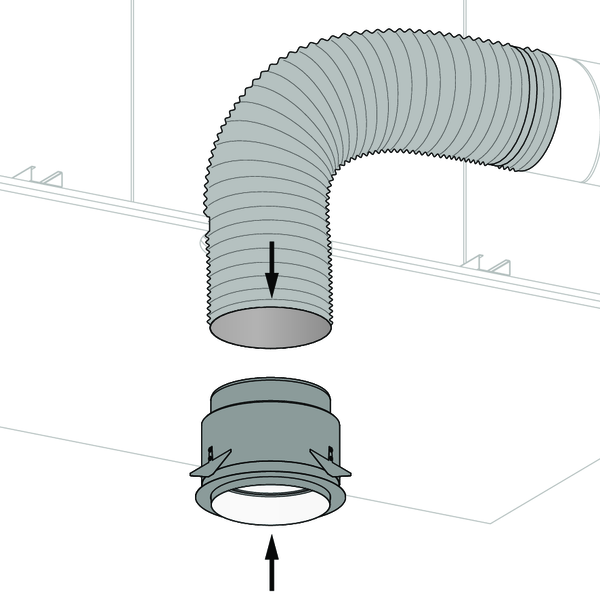

Armez le clapet coupe-feu comme expliqué dans le mode d'emploi. Tirez le conduit flexible à travers l'ouverture et placez-le sur le collier fourni. Fixez le conduit au clapet d'incendie de manière étanche à l'air.

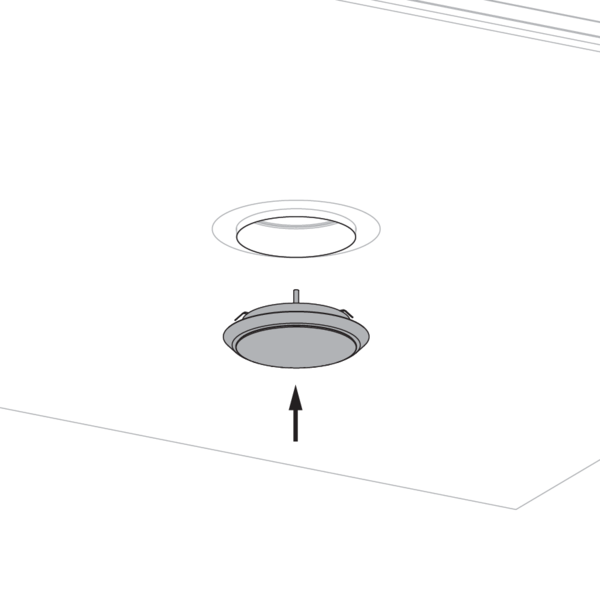

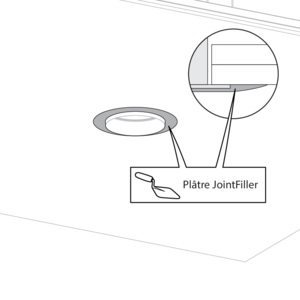

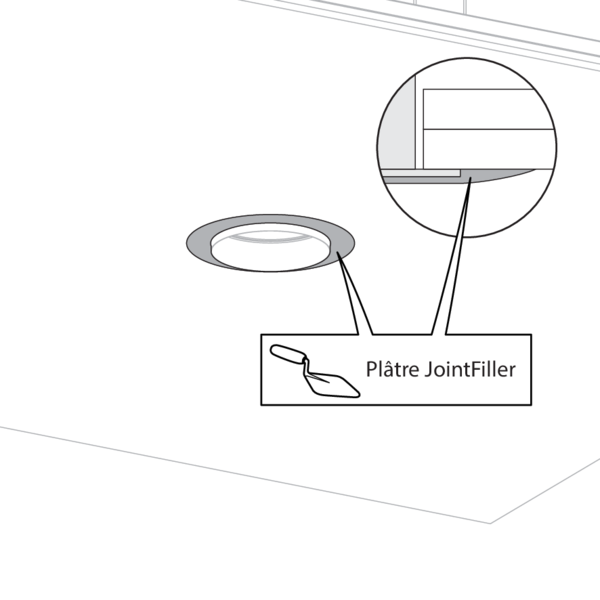

Attention : Assurez-vous que les lames du clapet soient en position ouverte avant le placement dans le plafond.
Attention : Assurez-vous que les lames du clapet soient en position ouverte avant le placement dans le plafond.
Remarques générales
- L'installation doit être conforme au rapport de classement et à la notice technique.
- Vérifiez le libre mouvement de la lame mobile.
- Les résultats obtenus dans les structures porteuses normalisées selon la norme EN 1366-2 s'appliquent également aux structures porteuses similaires dont la résistance au feu, l'épaisseur et la densité sont égales ou supérieures à celles de la structure porteuse de l'essai. Plus d'informations sur les structures porteuses normalisées : https://www.rft.eu/fr-fr/page/contexte-legal/reglementation-europeenne/parois-normalisees
- Le clapet terminal doit être accessible pour inspection et entretien.
- Respectez les distances de sécurité par rapport aux autres éléments constructifs.
Remarques spécifiques aux produits
- Sens de montage: avec l'axe orienté de 0 à 360°
- Direction du flux d'air: indifférent
- Si les manipulations ne se déroulent pas conformément à la présente notice, Rf-Technologies ne peut pas être tenu responsable et les conditions de garantie ne seront pas d'application!
