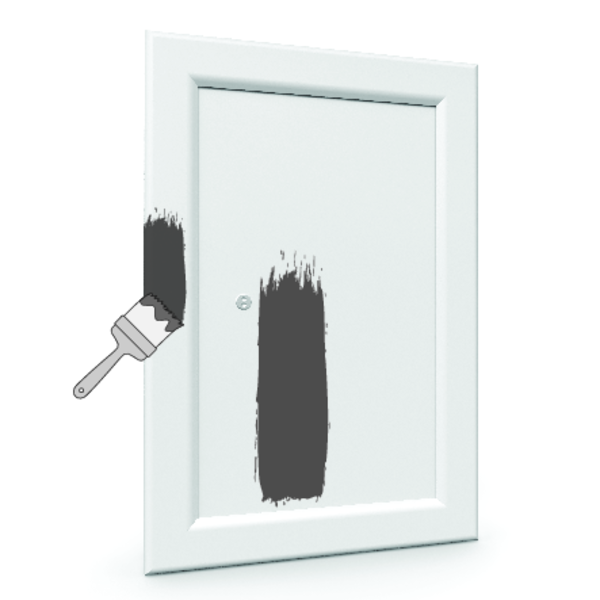

KAMOUFLAGE AP 1V120 - Installation
Commande : ouverture manuelle

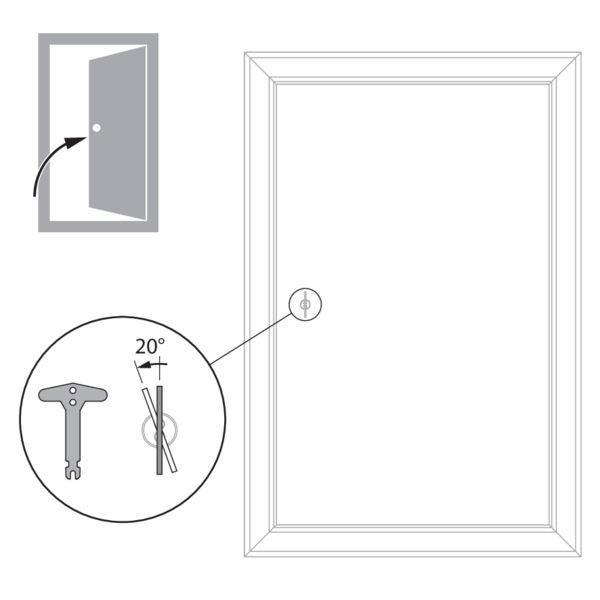

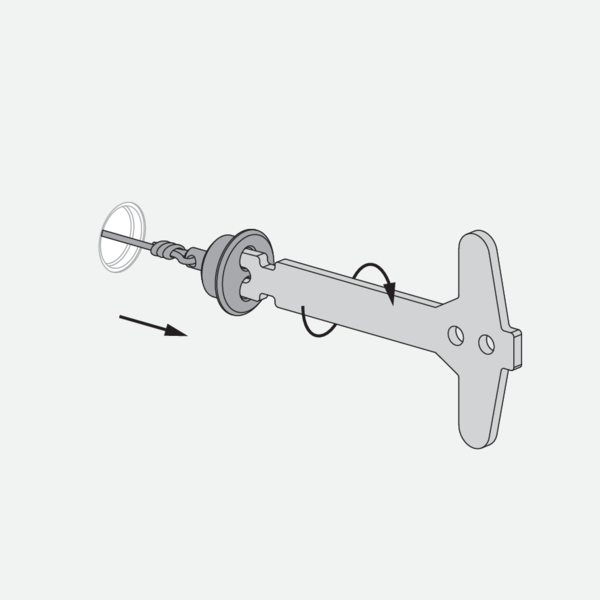

Dévissez le bouchon de finition du vantail. Pour ce faire, utilisez la clé.
Tournez la clé à 20° dans le sens anti-horaire, puis poussez le vantail dans sa position ouverte.
Commande : fermeture manuelle

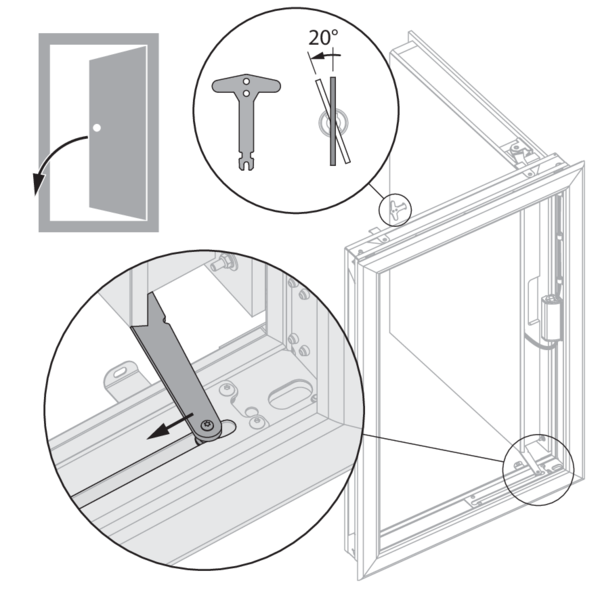

Tournez la clé à 20 ° dans le sens anti-horaire. Appuyez sur le bras d'actionnement dans le sens de la flèche et tirez le vantail en position fermée.

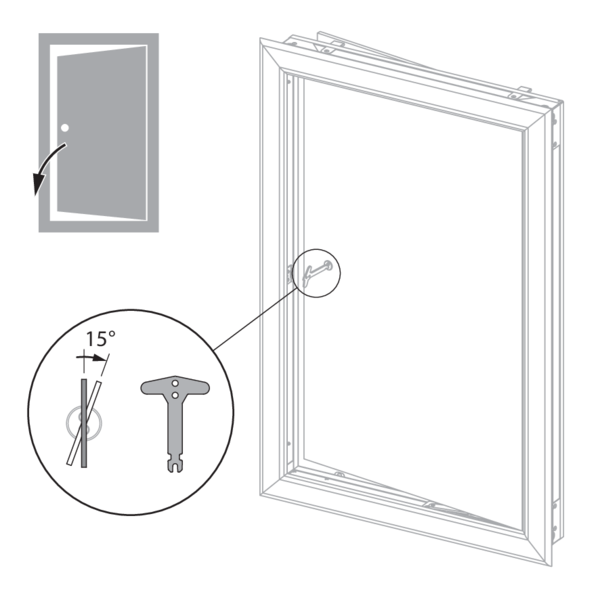

Tournez la clé à 15° dans le sens horaire. La clé se bloque dans la serrure et sert de poignée. Note: gardez toujours la clé « tournée » pour bien accrocher le portillon jusqu’à la fin du réarmement.
Câblage électrique

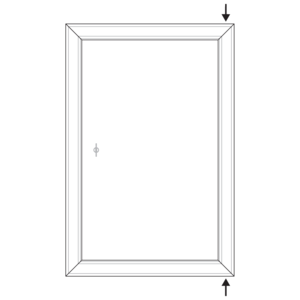

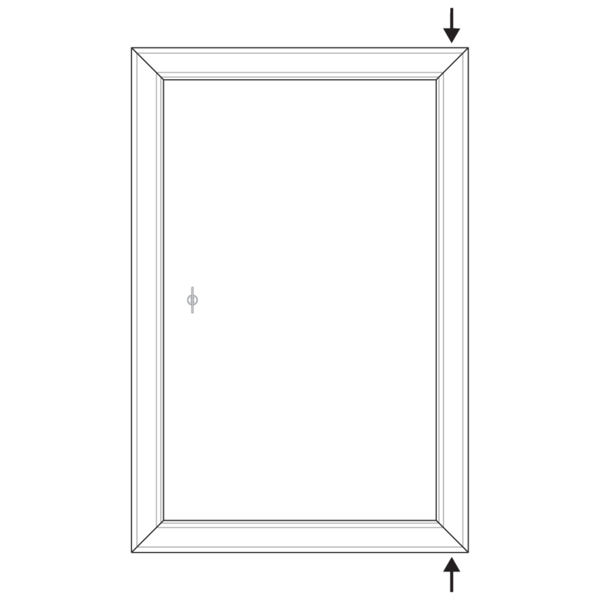

L'arrivée électrique pourra se faire par les 2 angles du volet côtés charnières.

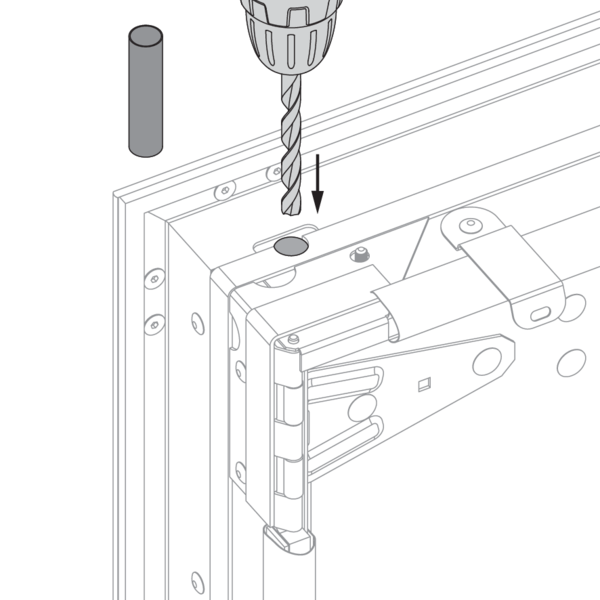

Percez le matériau réfractaire dans l'encoche dans l'angle/les angles choisi(s). La partie métallique à l'intérieur du volet est prépercée.

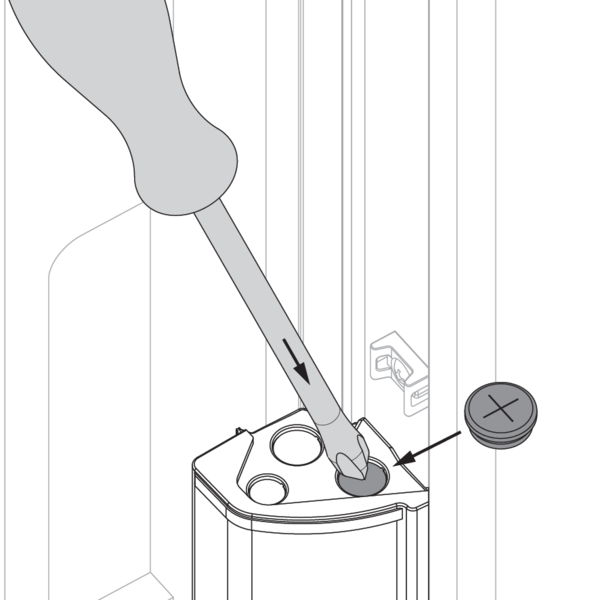

Percez l'ouverture dans la boîte de raccordement. Montez le passe-fil livré avec le produit.

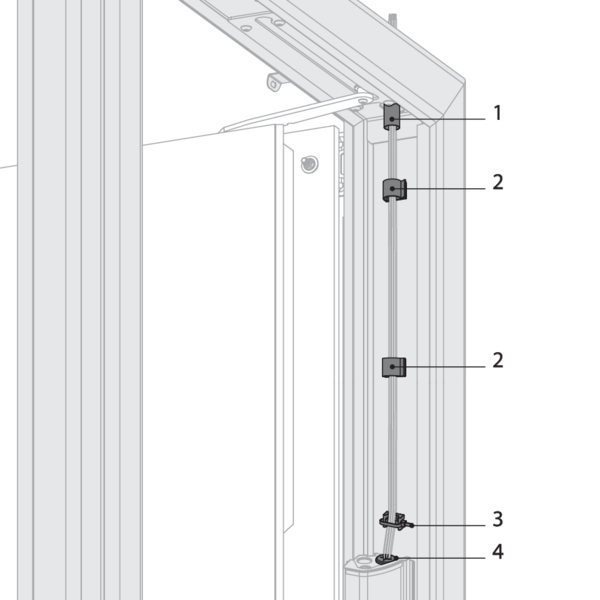

Faites passer les câbles par l'ouverture. Utilisez le manchon de protection (1), les clips de fixation (2) et le collier serre-câble (3) pour fixer les câbles au cadre. Introduisez les câbles dans la boîte de raccordement par le passe-fil (4) et raccordez selon le schéma de raccordement.
Attention : après avoir passé et fixé les câbles, il est nécessaire de reboucher l'ouverture percée dans le matériau réfractaire autour de l'arrivée électrique avec du mastic réfractaire (BCM par ex.).
Attention : après avoir passé et fixé les câbles, il est nécessaire de reboucher l'ouverture percée dans le matériau réfractaire autour de l'arrivée électrique avec du mastic réfractaire (BCM par ex.).
Montage en conduit

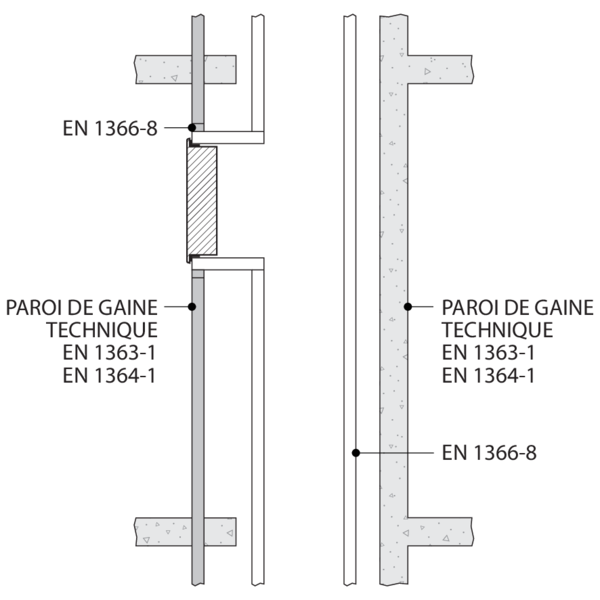

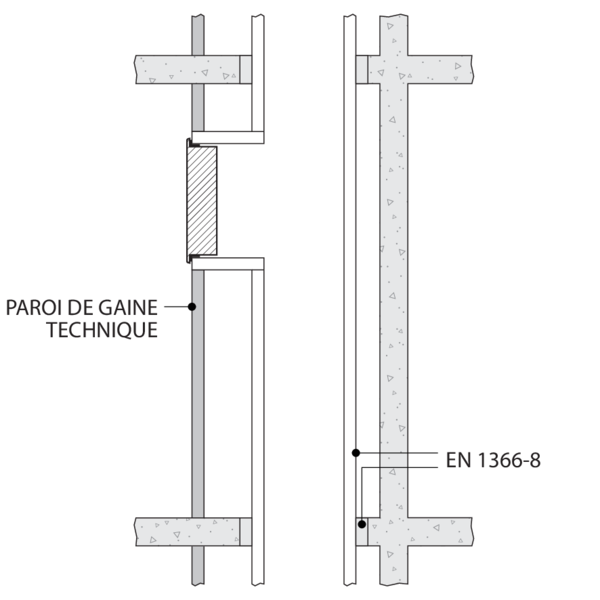

Le volet est fixé dans l'ouverture. Elle peut être placée soit à l'intérieur du conduit, dans l'axe du conduit, à l'extérieur du conduit ou de l'extension du conduit, soit en applique.
Exemple d'installation dans un conduit
Exemple d'installation dans un conduit

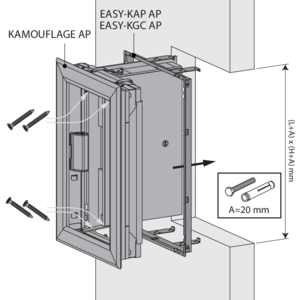

Installation en conduit vertical béton avec pré-cadre
Faites une baie aux dimensions (L+20) x (H+20) mm.
Le mortier du cadre pré-cadre n'est pas autorisé.
Le mortier du cadre pré-cadre n'est pas autorisé.

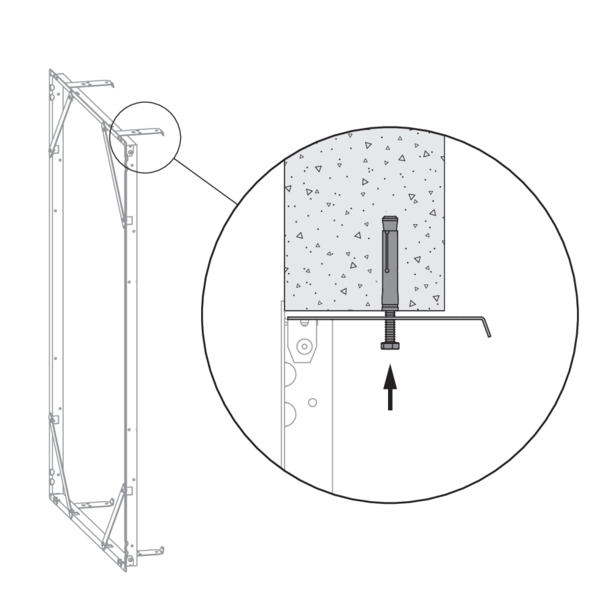

Le pré-cadre doit toujours être fixé au conduit en béton à l'aide de vis et chevilles (Ø 6 x minimum 60 mm, acier ou acier inoxydable).
Préparez le précadre avant l'installation : 2 pattes de scellement sont prévues sur chaque traverse et doivent être dépliées lors du scellement. Fixez le précadre dans l'ouverture avec 4 vis Ø 6 x 60 mm en prenant soin de ne pas le déformer. Ces vis peuvent être appliquées au travers d'une des perforations prévues dans les pattes, selon l'épaisseur de la paroi du conduit. La baie finie doit être aux dimensions du précadre (L+10) x (H+10) mm.
Préparez le précadre avant l'installation : 2 pattes de scellement sont prévues sur chaque traverse et doivent être dépliées lors du scellement. Fixez le précadre dans l'ouverture avec 4 vis Ø 6 x 60 mm en prenant soin de ne pas le déformer. Ces vis peuvent être appliquées au travers d'une des perforations prévues dans les pattes, selon l'épaisseur de la paroi du conduit. La baie finie doit être aux dimensions du précadre (L+10) x (H+10) mm.

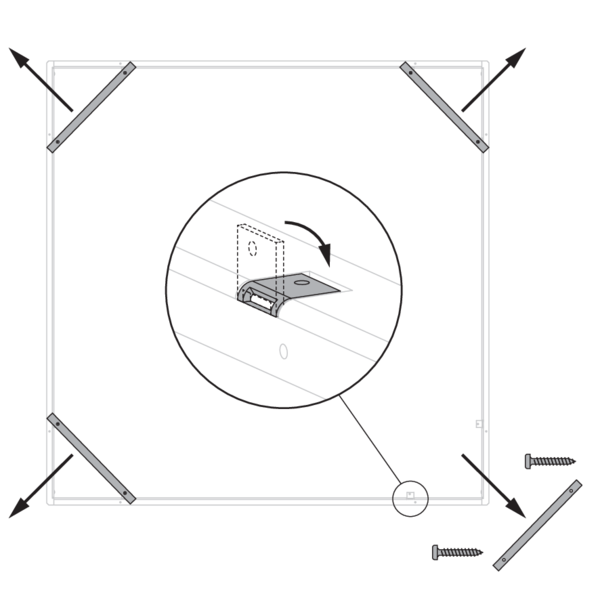

Mettez de côté les vis qui sont fixées à l'un des renforts, puis dévissez les 4 renforts du pré-cadre et repliez les 8 pattes de fixation dans le cadre.
Dans le cas du pré-cadre EASY-KGC AP, dépliez la grille anti-chute à 90° dans le conduit.
Dans le cas du pré-cadre EASY-KGC AP, dépliez la grille anti-chute à 90° dans le conduit.

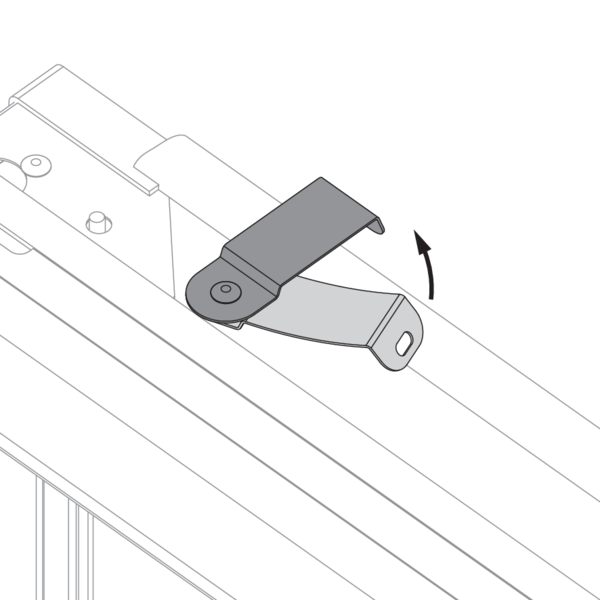

Aux quatre angles du volet, faites pivoter les pattes de fixation à 90° (jusqu'à la butée).
Ouvrez le volet et positionnez-le dans le précadre.
Vissez le volet sur le pré-cadre à l'aide des 4 vis fournies, comme indiqué sur le dessin. Le serrage des vis tire le volet vers le mur jusqu'à sa position finale. Il permet également de corriger légèrement l'angle du volet par rapport au pré-cadre.
Branchez le mécanisme selon le schéma de raccordement.
Attention : La connexion du cadre à une surface non plane peut entraîner une distorsion de ce cadre. Vérifiez si le jeu entre le cadre et le vantail est toujours acceptable.
Testez le bon fonctionnement du volet.
Vissez le volet sur le pré-cadre à l'aide des 4 vis fournies, comme indiqué sur le dessin. Le serrage des vis tire le volet vers le mur jusqu'à sa position finale. Il permet également de corriger légèrement l'angle du volet par rapport au pré-cadre.
Branchez le mécanisme selon le schéma de raccordement.
Attention : La connexion du cadre à une surface non plane peut entraîner une distorsion de ce cadre. Vérifiez si le jeu entre le cadre et le vantail est toujours acceptable.
Testez le bon fonctionnement du volet.

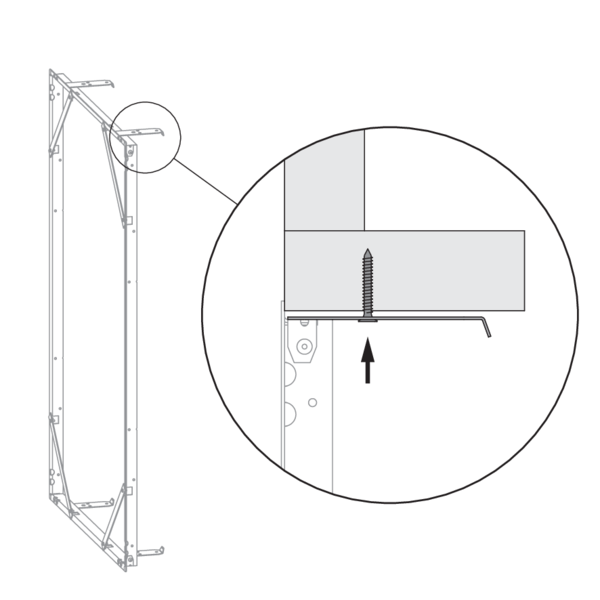

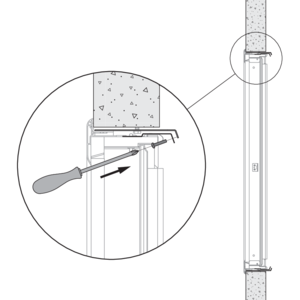

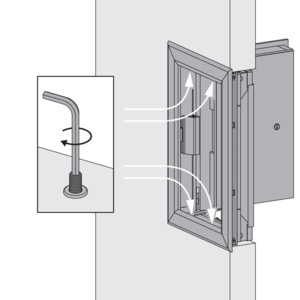

Serrez les vis de positionnement jusqu'à ce qu'elles soient juste contre le conduit, sans déformer le cadre. Ces vis empêchent le Kamouflage AP de s'affaisser dans l'ouverture.
Installation en conduit vertical béton sans pré-cadre
Aux quatre angles du volet, faites pivoter les pattes de fixation à 90° (jusqu'à la butée).
Les pattes ne seront pas utilisées pour un montage sans pré-cadre.
Les pattes ne seront pas utilisées pour un montage sans pré-cadre.

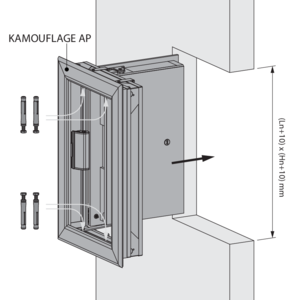

Faites une baie aux dimensions (L+10) x (H+10) mm.
Vissez le volet dans la baie à l'aide de 4 vis et chevilles Ø6 x 60 mm.
Branchez le mécanisme selon le schéma de raccordement.
Testez le bon fonctionnement du volet.
Vissez le volet dans la baie à l'aide de 4 vis et chevilles Ø6 x 60 mm.
Branchez le mécanisme selon le schéma de raccordement.
Testez le bon fonctionnement du volet.

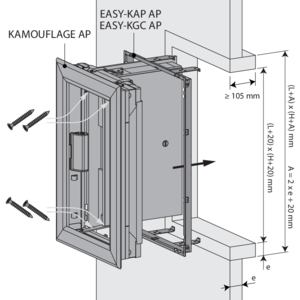

Installation en conduit vertical avec pré-cadre : généralités pour tous les types de conduits (autres que béton)
Faites une baie aux dimensions (L+A) x (H+A) mm. A = 2 x épaisseur manchon (e) + 20 mm.
Posez un manchon de même type et épaisseur que le conduit (ép. e) de profondeur minimale 105 mm dans la baie.
Posez un manchon de même type et épaisseur que le conduit (ép. e) de profondeur minimale 105 mm dans la baie.
Deux pattes de fixation sont prévues en bas et en haut du pré-cadre : repliez-les contre le manchon.
Visser le cadre pré-cadre sur le manchon à l'aide de vis Ø 6 x e mm (épaisseur e du matériau en feuille). Ces vis peuvent être fixées dans une des ouvertures prévues à cet effet, selon la profondeur du manchon.
Prenez soin de ne pas déformer le précadre lors du vissage et/ou du colmatage. La baie finie doit être aux dimensions du précadre (L+10) x (H+10) mm.
Prenez soin de ne pas déformer le précadre lors du vissage et/ou du colmatage. La baie finie doit être aux dimensions du précadre (L+10) x (H+10) mm.
Mettez de côté les vis qui sont fixées à l'un des renforts, puis dévissez les 4 renforts du pré-cadre et repliez les 8 pattes de fixation dans le cadre.
Dans le cas du pré-cadre EASY-KGC AP, dépliez la grille anti-chute à 90° dans le conduit.
Dans le cas du pré-cadre EASY-KGC AP, dépliez la grille anti-chute à 90° dans le conduit.
Aux quatre angles du volet, faites pivoter les pattes de fixation à 90° (jusqu'à la butée).
Ouvrez le volet et positionnez-le dans le précadre.
Vissez le volet sur le pré-cadre à l'aide des 4 vis fournies, comme indiqué sur le dessin. Le serrage des vis tire le volet vers le mur jusqu'à sa position finale. Il permet également de corriger légèrement l'angle du volet par rapport au pré-cadre.
Branchez le mécanisme selon le schéma de raccordement.
Attention : La connexion du cadre à une surface non plane peut entraîner une distorsion de ce cadre. Vérifiez si le jeu entre le cadre et le vantail est toujours acceptable.
Testez le bon fonctionnement du volet.
Vissez le volet sur le pré-cadre à l'aide des 4 vis fournies, comme indiqué sur le dessin. Le serrage des vis tire le volet vers le mur jusqu'à sa position finale. Il permet également de corriger légèrement l'angle du volet par rapport au pré-cadre.
Branchez le mécanisme selon le schéma de raccordement.
Attention : La connexion du cadre à une surface non plane peut entraîner une distorsion de ce cadre. Vérifiez si le jeu entre le cadre et le vantail est toujours acceptable.
Testez le bon fonctionnement du volet.

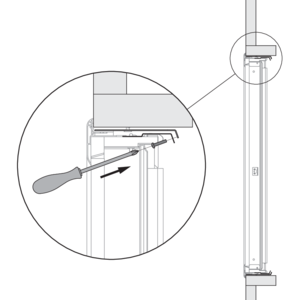

Serrez les vis de positionnement jusqu'à ce qu'elles soient juste contre le conduit, sans déformer le cadre. Ces vis empêchent le Kamouflage AP de s'affaisser dans l'ouverture.
Installation en conduit vertical (sans pré-cadre) : généralités pour tous les types de conduits (autres que béton)
Aux quatre angles du volet, faites pivoter les pattes de fixation à 90° (jusqu'à la butée).
Les pattes ne seront pas utilisées pour un montage sans pré-cadre.
Les pattes ne seront pas utilisées pour un montage sans pré-cadre.

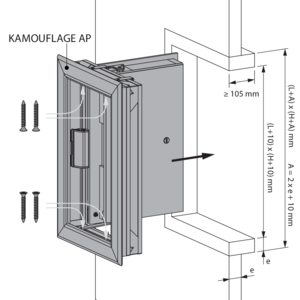

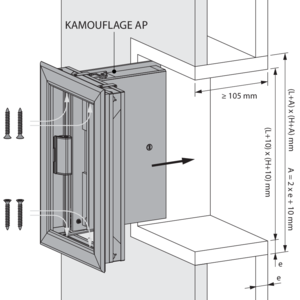

Faites une baie aux dimensions (L+A) x (H+A) mm. A = 2 x épaisseur manchon (e) + 10 mm.
Posez un manchon de même type et épaisseur que le conduit (ép. e) de profondeur minimale 105 mm dans la baie.
Placez le volet dans la baie.
Assurez-vous que les câbles ne sont pas coincés à ce stade.
Vissez le volet dans la baie à l'aide de 4 vis Ø6 x 40 mm.
Attention : veillez à ce que les vis ne dépassent pas l'épaisseur du manchon !
Branchez le mécanisme selon le schéma de raccordement.
Testez le bon fonctionnement du volet.
Posez un manchon de même type et épaisseur que le conduit (ép. e) de profondeur minimale 105 mm dans la baie.
Placez le volet dans la baie.
Assurez-vous que les câbles ne sont pas coincés à ce stade.
Vissez le volet dans la baie à l'aide de 4 vis Ø6 x 40 mm.
Attention : veillez à ce que les vis ne dépassent pas l'épaisseur du manchon !
Branchez le mécanisme selon le schéma de raccordement.
Testez le bon fonctionnement du volet.
Exemple de montage dans une dérivation d'un conduit vertical, avec une finition pré-murale.
Remarques générales
- L'installation doit être conforme au rapport de classement et à la notice technique.
- Le montage de le conduit de désenfumage doit être conforme au rapport de classement du fabricant.
- Orientation de l'axe: voir déclaration des performances.
- Évitez l’obstruction des conduits de désenfumage connectées.
- Vérifiez le libre mouvement de la lame mobile.
- Les volets de désenfumage Rf-t peuvent être appliqués à des conduits de désenfumage soumis à des essais conformément à l'EN 1366-8 et à l'EN 1366-9 selon le cas, construits à partir de matériaux similaires qui ont une résistance au feu, une épaisseur et une densité similaire ou supérieure à celles des matériaux soumis aux essais.
- Attention : lors de la pose, le produit doit être manipulé avec précaution et protégé de toute projection de produits de scellement.
- Attention : à la mise en route de l'installation, nettoyez l'ensemble des poussières et salissures.
- Attention : pour le montage en conduit de désenfumage tenez compte du débattement du volet.
