MG2-A - Installation

Montage en paroi et dalle massive

Le produit a été testé et approuvé en :
  • voir l'aperçu des classements dans la Déclaration des Performances.

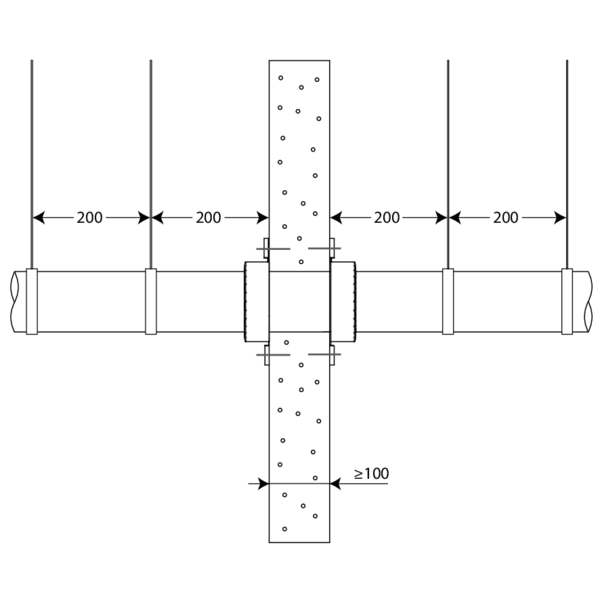

  • L'installation est autorisée dans des parois qui ont une épaisseur et/ou densité similaire ou supérieure à celle du test, comme décrit dans la norme EN 1366-3.
1

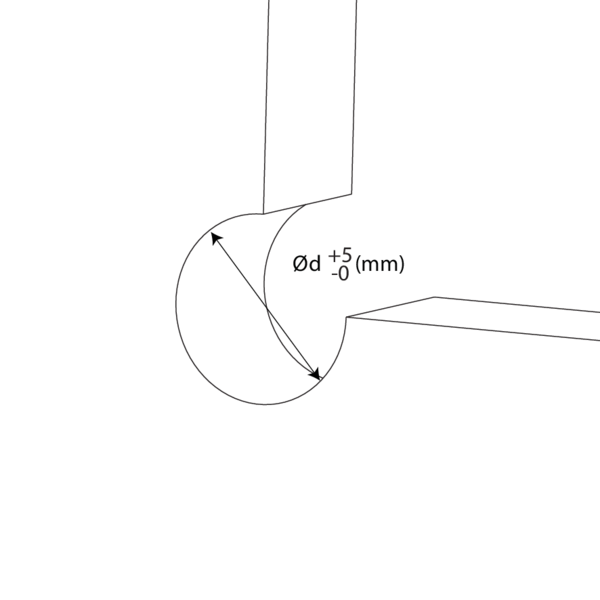

Prévoyez une ouverture Ød mm.
2

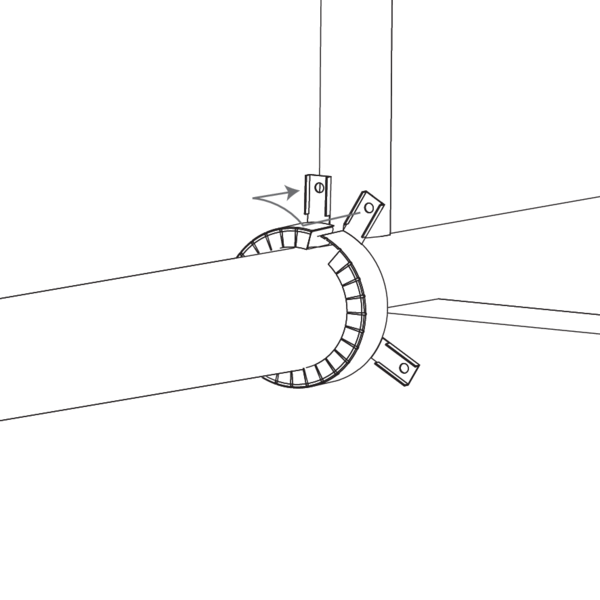

Tenez l'extrémité du manchon d’une main et pliez le manchon autour du tuyau avec l'autre main.
Superposez les 2 pattes de fixation situées aux deux extrémités du manchon.
3

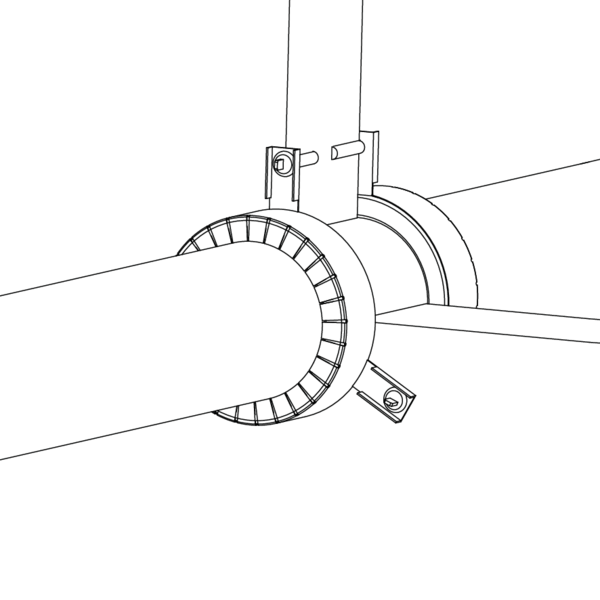

Béton massif: Insérez des boulons dans les ouvertures préperforées de Ø 6mm et fixez-les Béton cellulaire: Utilisez des vis universelles M6.
Placez de la même façon le deuxième manchon de l'autre côté de la paroi.
Collez l’étiquette près du manchon.
5

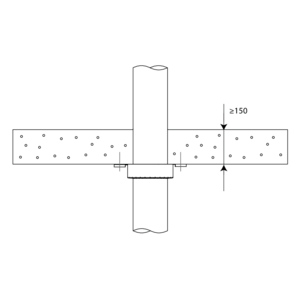

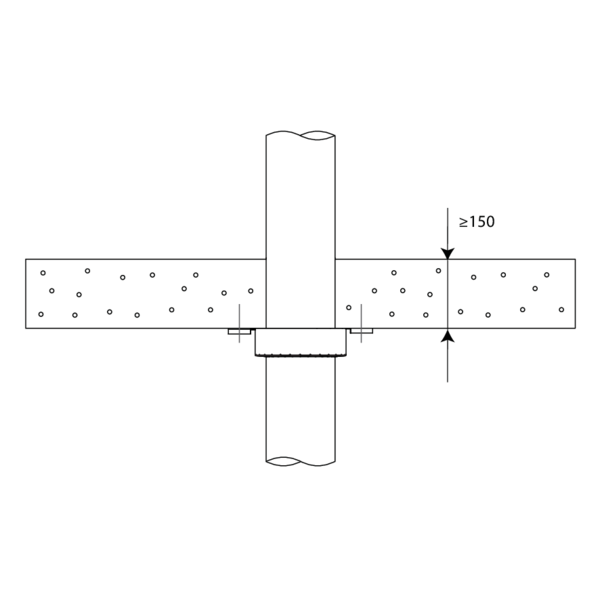

Pour les traversées de dalles, un seul manchon placé sous la dalle est suffisant.
6

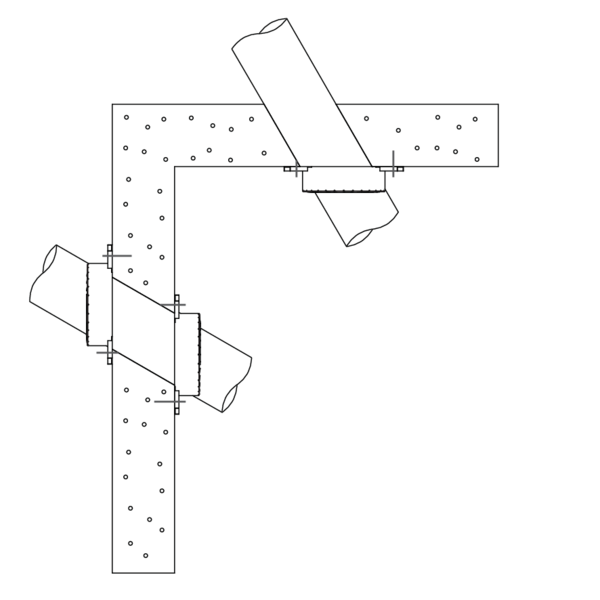

Pour les canalisations inclinées jusque 30°, sélectionnez la dimension, de manchon la plus proche du diamètre térieur du tuyau. Consultez le rapport de classement sur www.rft.eu pour l'aperçu des classements.
7

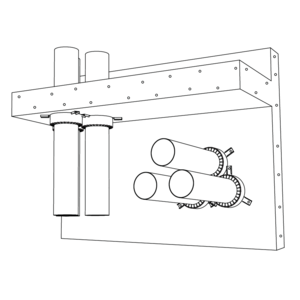

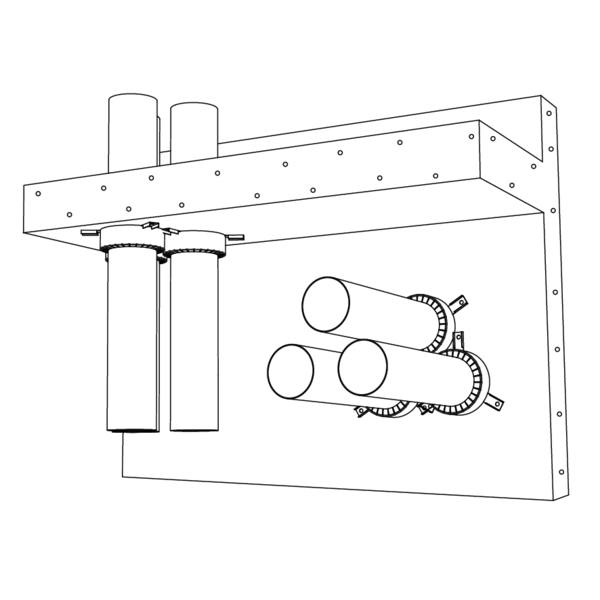

Pour distances zéro : les manchons peuvent être placés les uns contre les autres (< 100 mm). Voir déclaration des performances pour le classement correct.

Montage en paroi flexible (ossature métallique et plaques de plâtre)

Le produit a été testé et approuvé en :
  • voir l'aperçu des classements dans la Déclaration des Performances.
  • L'installation est autorisée dans des parois qui ont une épaisseur et/ou densité similaire ou supérieure à celle du test, comme décrit dans la norme EN 1366-3.
1

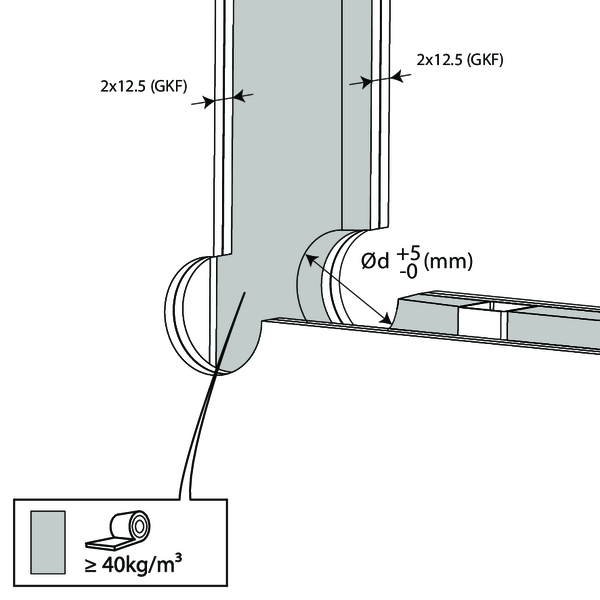

Fixez deux plaques de plâtre type GKF d’épaisseur 12,5 mm d'un côté de la paroi.

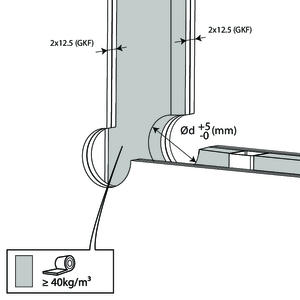

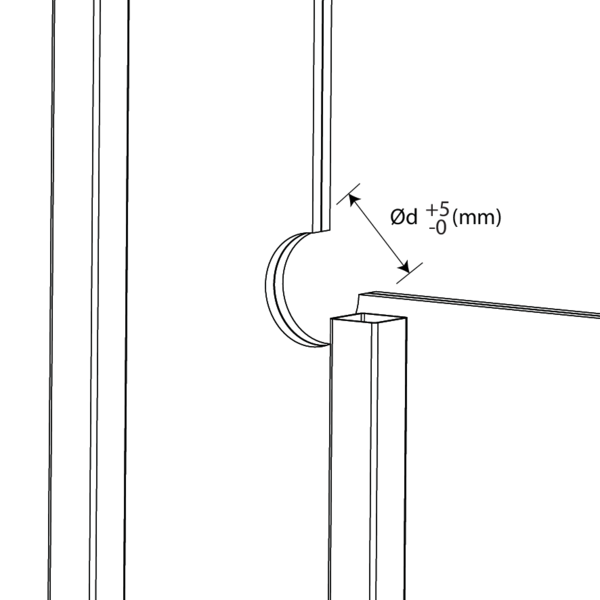

Prévoyez une réservation de Ød mm dans la paroi.
2

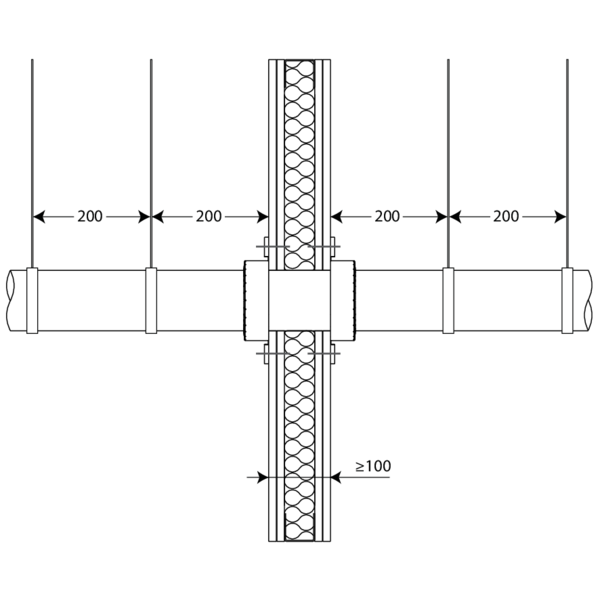

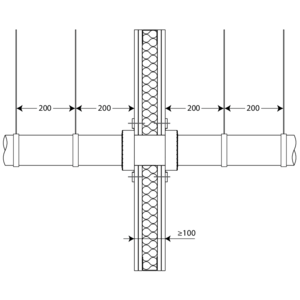

Isolez la paroi entre les profils métalliques et complétez avec deux plaques de plâtre GKF.
3
Placez le tuyau.

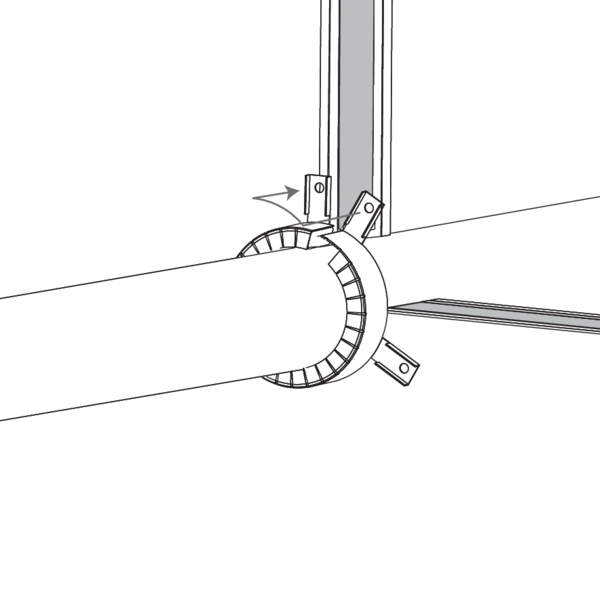

Tenez l'extrémité du manchon d’une main et pliez le manchon autour du tuyau avec l'autre main.
Superposez les 2 pattes de fixation situées aux deux extrémités du manchon.
4

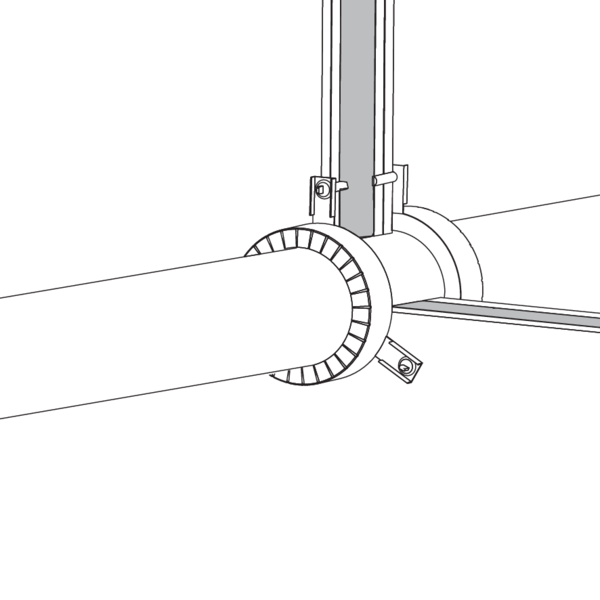

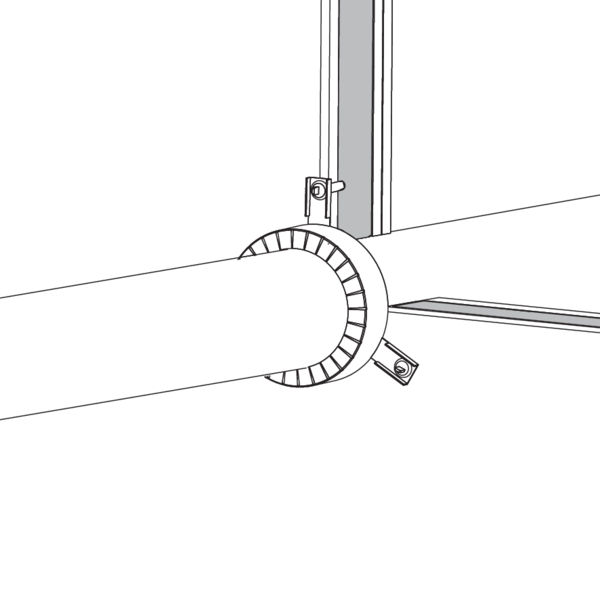

Fixez les pattes de fixation, soit à l’aide de vis universelles(M6), soit à l’aide de tiges filetées, rondelles et d’écrous (M6).
5
Placez de la même façon le deuxième manchon de l'autre côté de la paroi.
Collez l’étiquette près du manchon.

Montage en paroi flexible et massive, colmatage à l'aide de panneaux de laine de roche rigides et enduit

Le produit a été testé et approuvé en :
  • voir l'aperçu des classements dans la Déclaration des Performances.
  • L'installation est autorisée dans des parois qui ont une épaisseur et/ou densité similaire ou supérieure à celle du test, comme décrit dans la norme EN 1366-3.
1

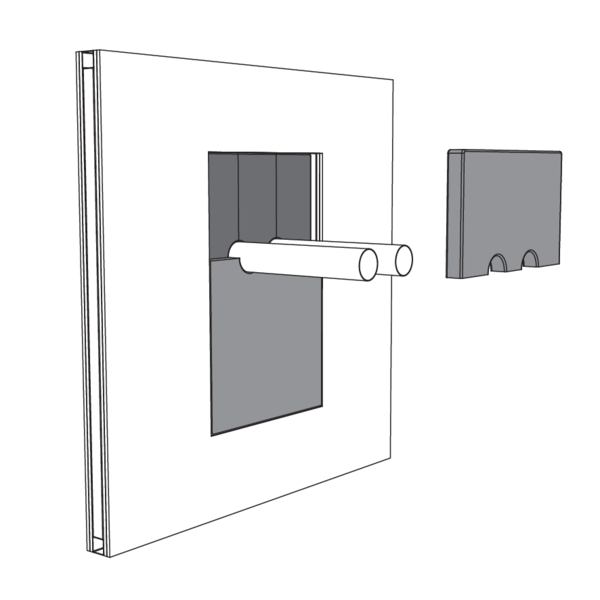

Prévoyez une réservation de max. 1000 x 600 mm.
2
Fixez deux plaques de plâtre type GKF d’épaisseur 12,5 mm d'un côté de la paroi. Isolez la paroi entre les profils étalliques (laine minérale 40 mm, 40 kg/m³) et complétez avec deux plaques de plâtre GKF.
3

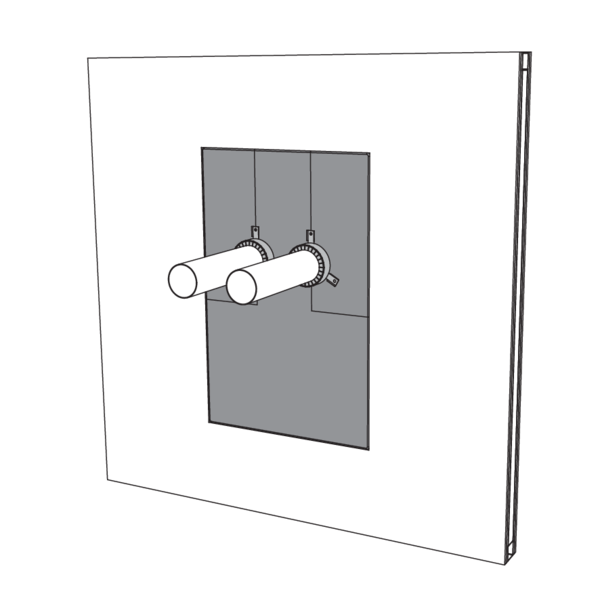

Placez le(s) tuyau(x). La distance minimale entre deux tuyaux et entre un tuyau et le bord de la réservation est de 100 mm.
4

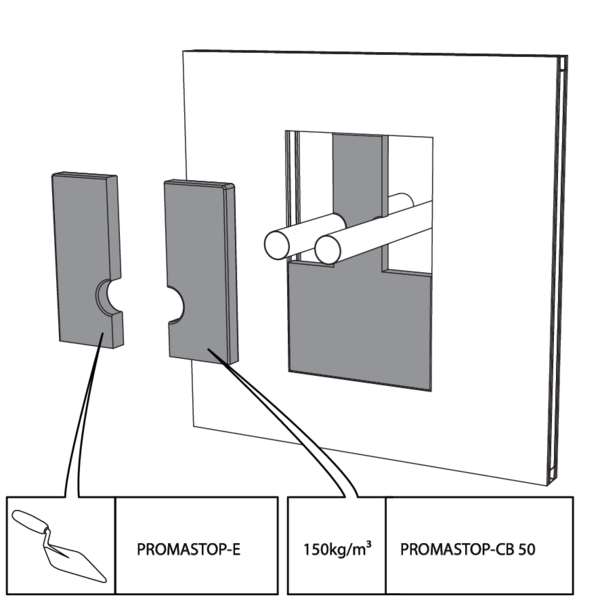

Fixez un panneau de laine de roche d'épaisseur 50 mm recouverte d'enduit coupe-feu sur une face (type PROMASTOP-CB 50) autour du manchon. Utilisez une scie ou un cutter pour découper le panneau aux bonnes dimensions. Enduisez la tranche des panneaux et les joints d’enduit coupe-feu (type PROMASTOP-E).
5
Fixez le second panneau de laine de roche de min. 50mm d’épaisseur autour du tuyau. Veillez à ce que les joints des deux couches soient décalés. Enduisez de pâte coupe-feu (type PROMASTOP-E) la tranche des panneaux ainsi que les joints.
6
Fixez un manchon en applique de chaque côté de la paroi autour du tuyau. Fixez-le à l’aide de tiges filetées, rondelles et écrous (M6).
Collez l’étiquette près du manchon.

Remarques générales

  • L'installation doit être conforme au rapport de classement et à la notice technique.

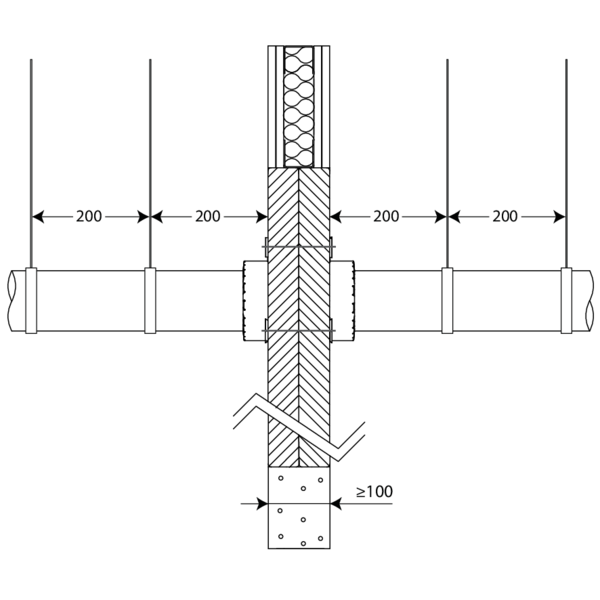

  • Le tuyau doit être supporté afin de pouvoir garantir le bon fonctionnement du colmatage lors d’un incendie. Les supports et fixations seront réalisés suivant les règles de l’art.
