MG2-A

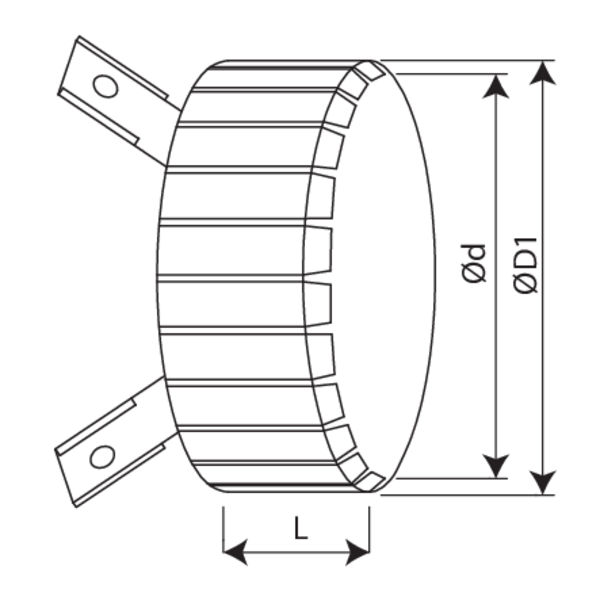

MG2-A - Dimensions

Gamme et dimensions

Ød [mm]	32	40	50	56	63	75	80	90	100	110
D1 [mm]	48	58	68	74	80	93	110	125	132	140
L [mm]	40	40	40	40	40	40	40	40	40	40

Ød [mm]	125	140	160
D1 [mm]	173	187	206
L [mm]	40	40	40

Nombre de points de fixation : 2 (Ød 32-75) / 3 (Ød 80-110) / 4 (Ød 125-160)
D1 = diamètre extérieur du manchon - d = diamètre intérieur du manchon, correspondant au diamètre extérieur du tuyau

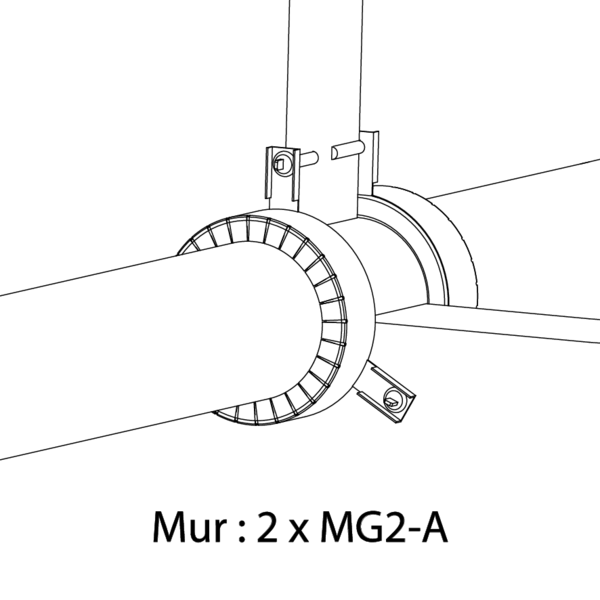

Mur : 2 x MG2-A

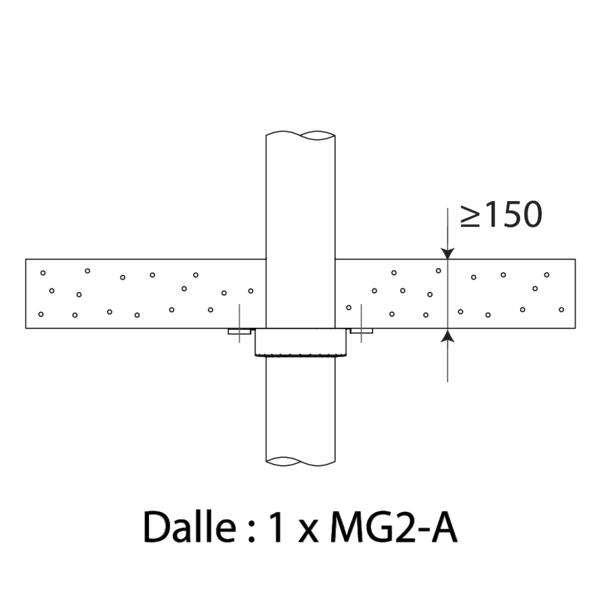

Dalle : 1 x MG2-A

Poids Faire défiler vers le bas/la droite pour voir tout le tableau

Ød [mm]	32	40	50	56	63	75	80	90	100	110	125	140	160
kg	0,1	0,1	0,1	0,2	0,2	0,2	0,2	0,3	0,3	0,3	0,4	0,5	0,6
