MG2-A XL - Installation

Montage en paroi et dalle massive

Le produit a été testé et approuvé en :
  • voir l'aperçu des classements.
  • L'installation est autorisée dans des parois qui ont une épaisseur et/ou densité similaire ou supérieure à celle du test, comme décrit dans la norme EN 1366-3.
1

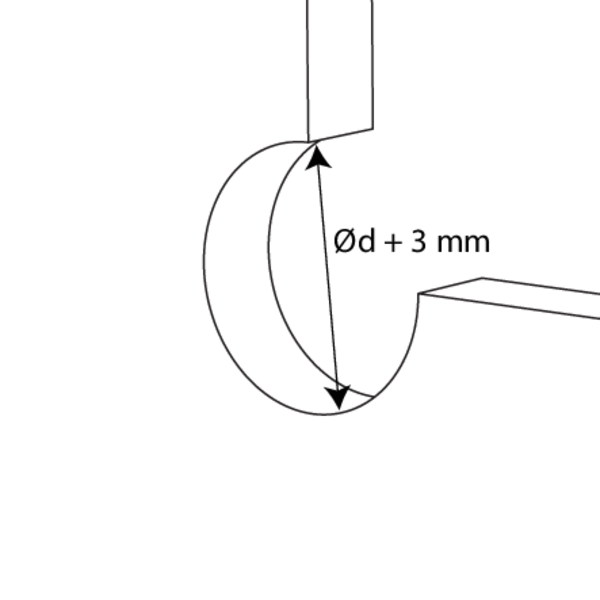

Prévoyez une ouverture Ød + 3 mm.
2

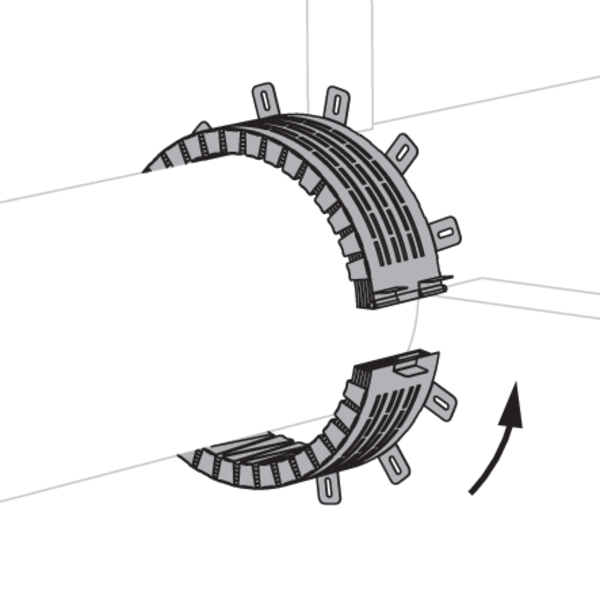

Placez le tuyau en plastique dans la réservation et posez le manchon autour du tuyau.
3

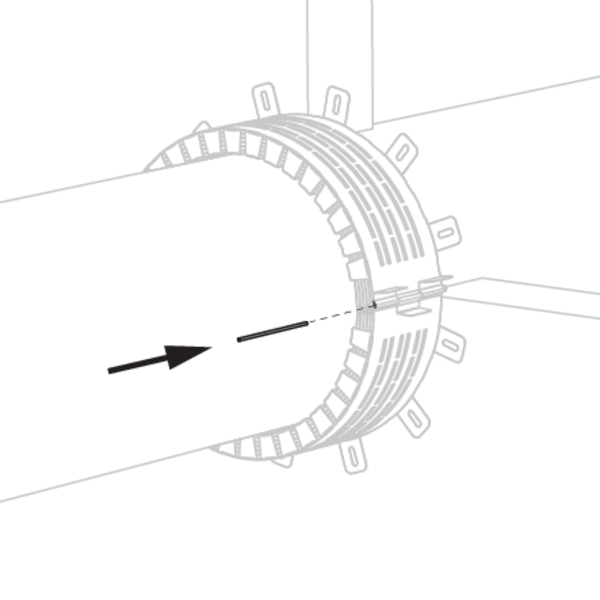

Fermez le manchon à l'aide du dispositif de fermeture. Glissez ensuite l'axe fourni à travers les charnières et repliez la languette protectrice.
4

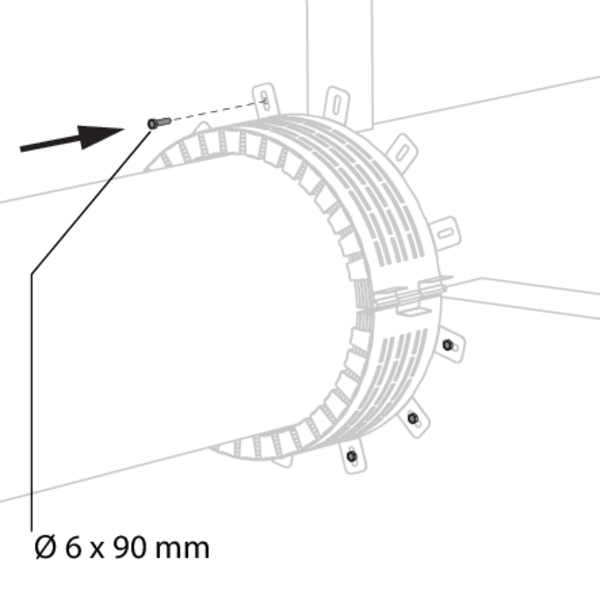

Utilisez des vis standard Ø 6 x 90 mm pour fixer le manchon à la paroi/dalle.
5

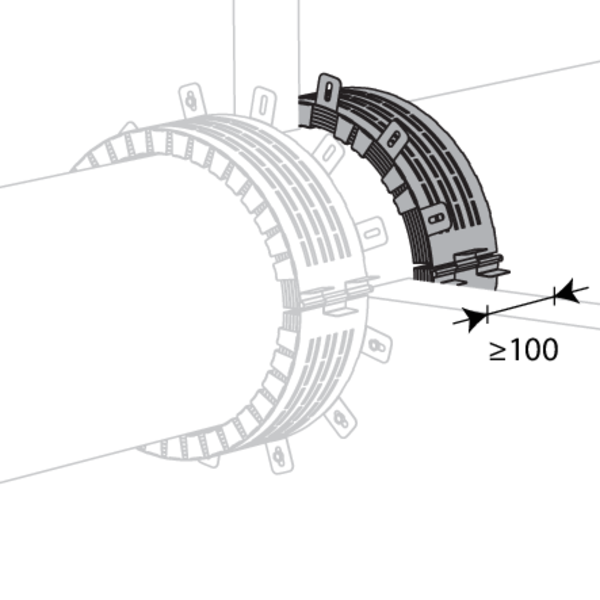

Placez de la même façon le deuxième manchon de l'autre côté de la paroi.
6

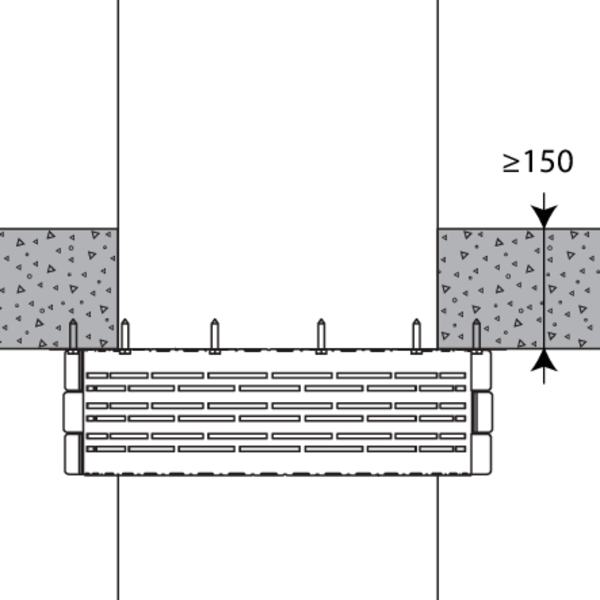

Pour les traversées de dalles, un seul manchon placé sous la dalle est suffisant.
7

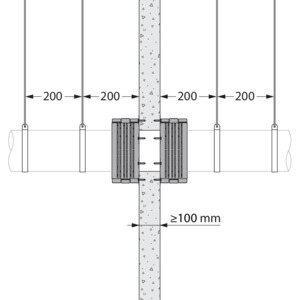

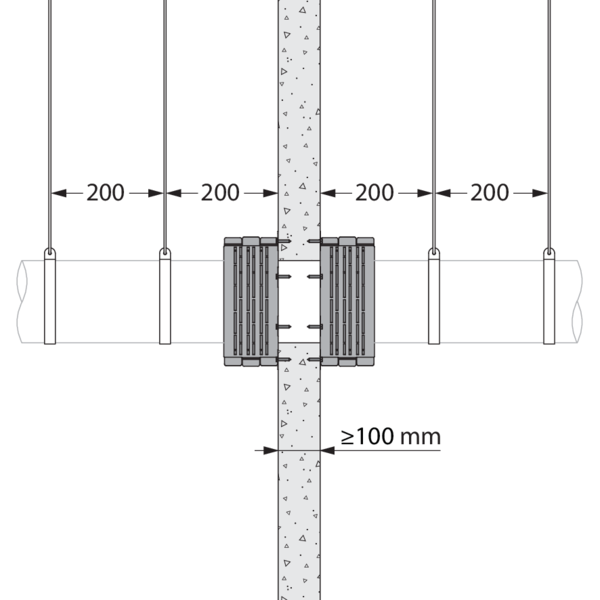

Le tuyau doit être supporté afin de pouvoir garantir le bon fonctionnement du colmatage lors d’un incendie. Les supports et fixations seront réalisés suivant les règles de l’art.

Remarques générales

  • L'installation doit être conforme au rapport de classement et à la notice technique.
  • Le tuyau doit être supporté afin de pouvoir garantir le bon fonctionnement du colmatage lors d’un incendie. Les supports et fixations seront réalisés suivant les règles de l’art.
