MG2-A U - Dimensions

Gamme et dimensions

Ød [mm]3240505663758090100110
D1 [mm]62.670.680.686.693.6105.6110.6120.6130.6140.6
L [mm]60606060606060606060
Ød [mm]125140160
D1 [mm]174.6189.6209.6
L [mm]808080
  • Nombre de points de fixation : 3 (Ød 32-75) / 4 (Ød 80-110) / 5 (Ød 125-160)

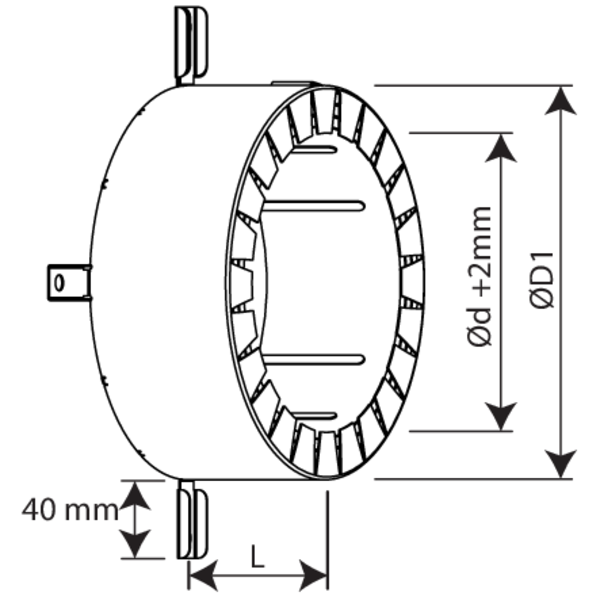

  • D1 = diamètre extérieur du manchon - d = diamètre intérieur du manchon, correspondant au diamètre extérieur du tuyau

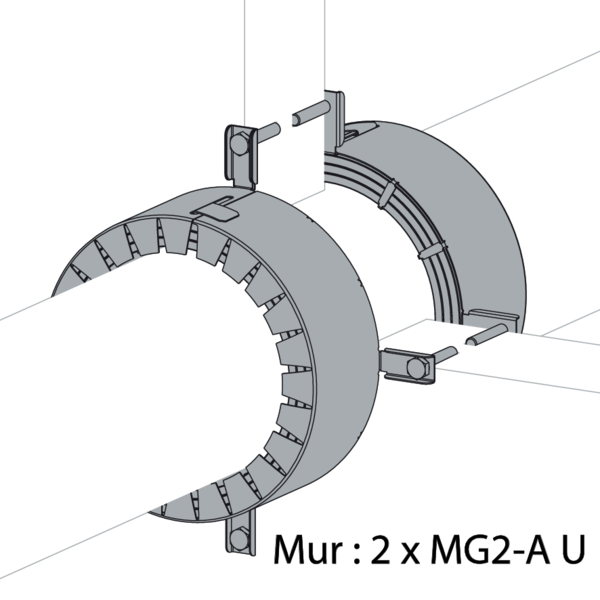

  • Mur : 2 x MG2-A U

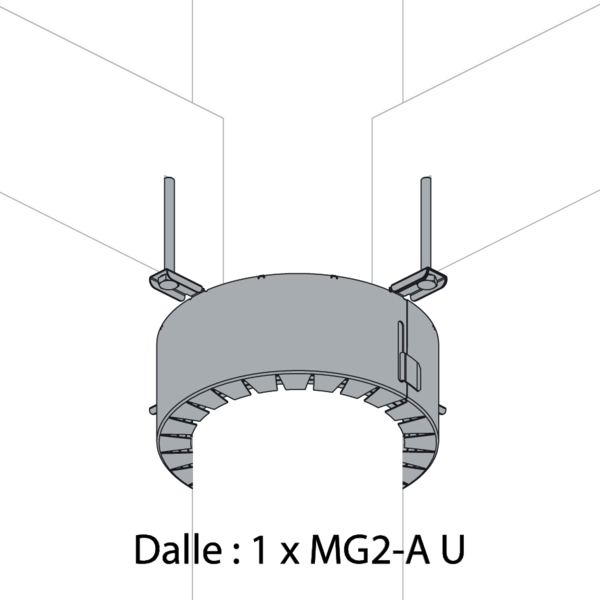

  • Dalle : 1 x MG2-A U

Poids Faire défiler vers le bas/la droite pour voir tout le tableau

Ød [mm]3240505663758090100110125140160
kg0,40,50,50,60,60,70,70,80,80,92,02,12,3
