CRS60 - Installation

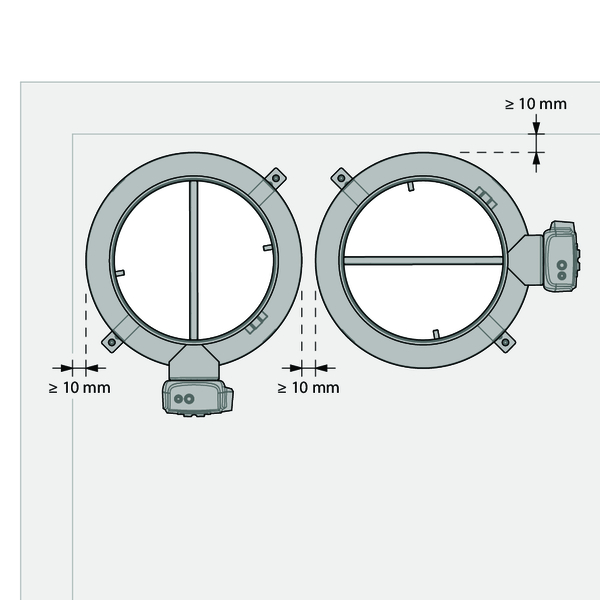

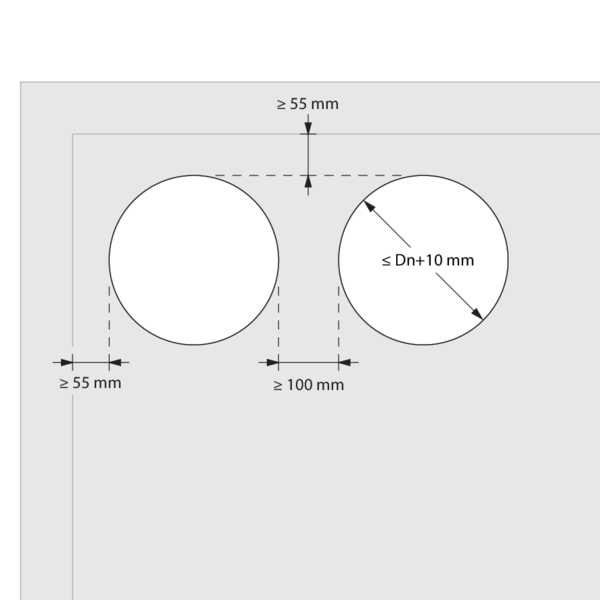

Installation à distance minimale d'un autre clapet ou d'une paroi adjacente

1
Principe
Selon la norme d’essai européenne, un clapet coupe-feu doit être installé à une distance minimale de 75 mm d’une paroi adjacente et de 200 mm d’un autre clapet, sauf si la solution a été testée à une distance inférieure.
Ce clapet coupe-feu de Rf-Technologies a été testé avec succès et peut être installé à une distance plus courte que le minimum spécifié par la norme dans les situations d'installation suivantes : • Montage en paroi massive - colmatage avec mastic acrylique • Montage en paroi flexible (ossature métallique et plaques de plâtre) - colmatage avec mastic acrylique • Montage en dalle massive - colmatage avec mastic acrylique
2
Limitations
Un maximum de 2 clapets peuvent être installés l'un à côté de l'autre à une distance minimale du mur et/ou du plafond/plancher.

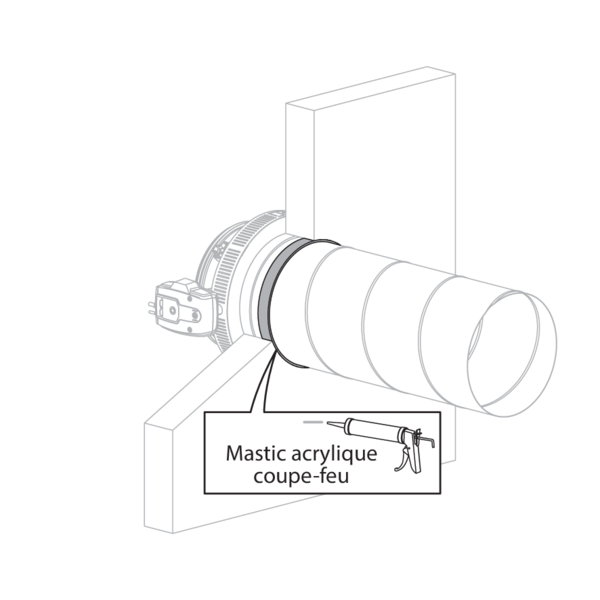

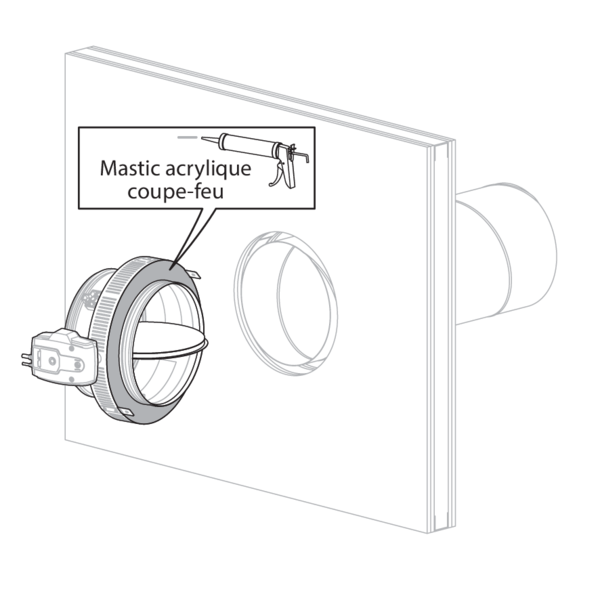

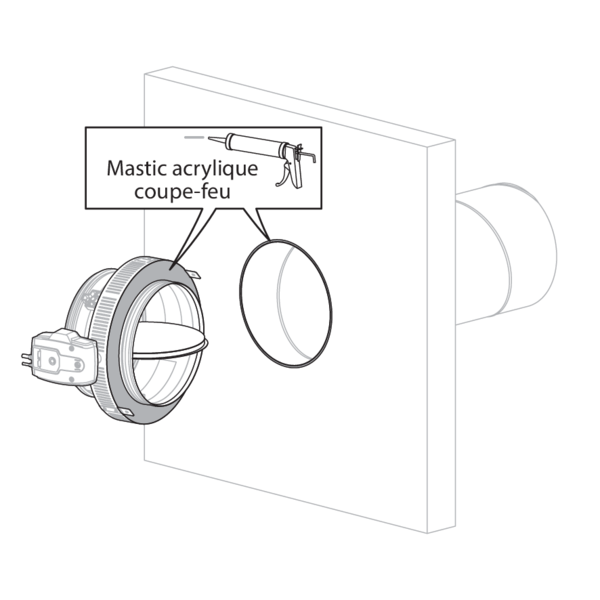

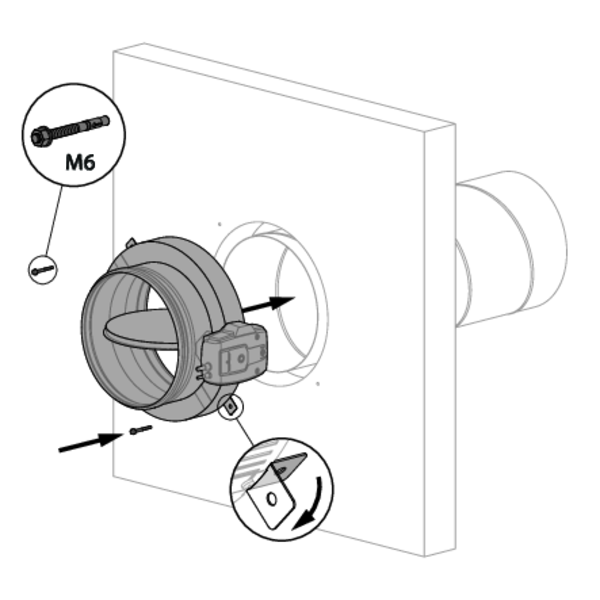

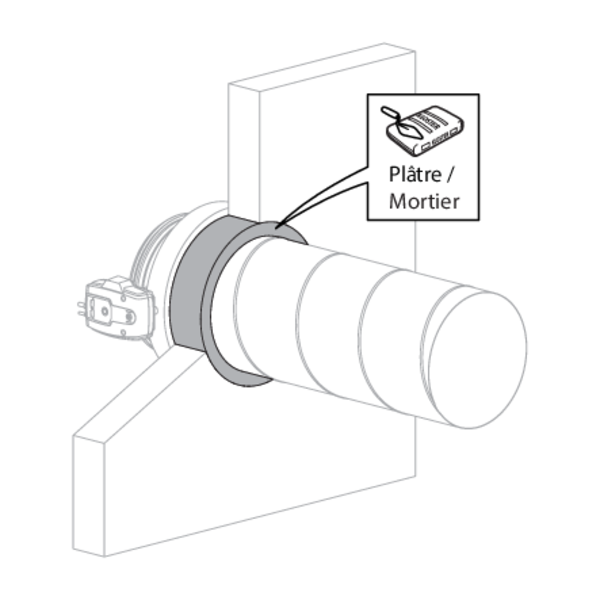

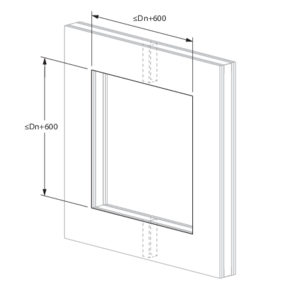

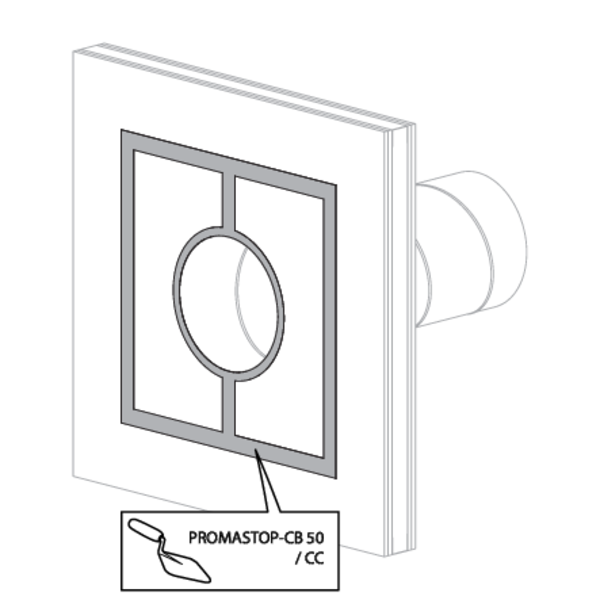

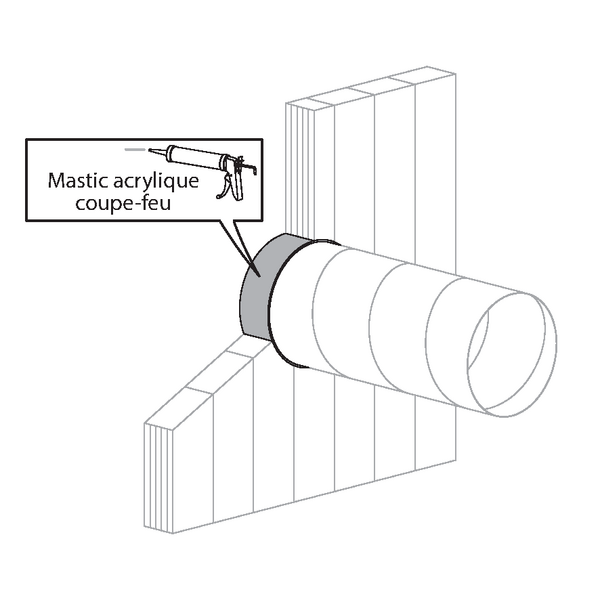

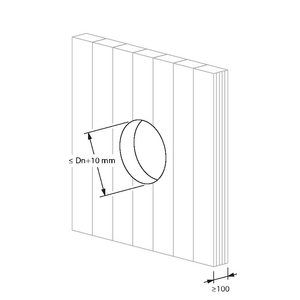

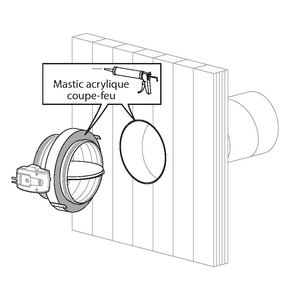

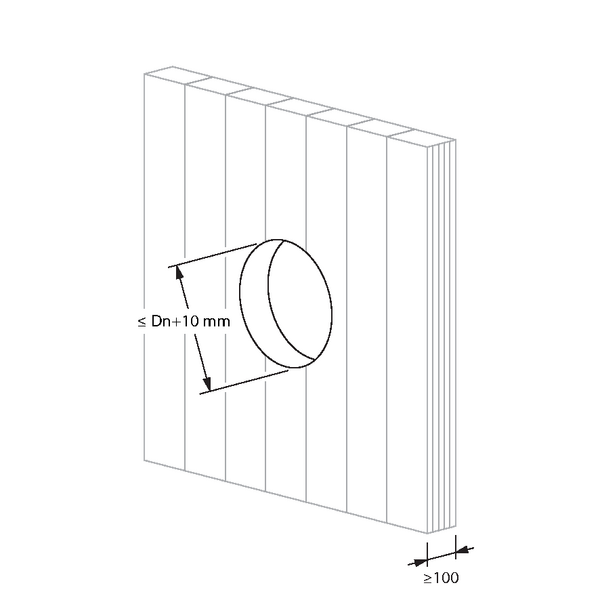

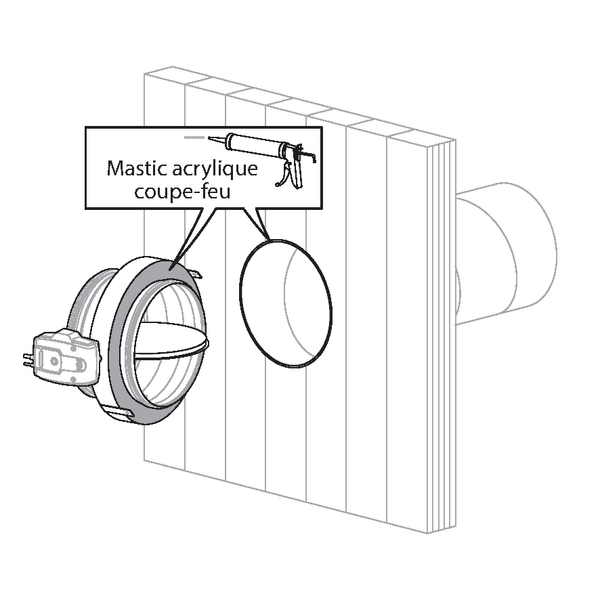

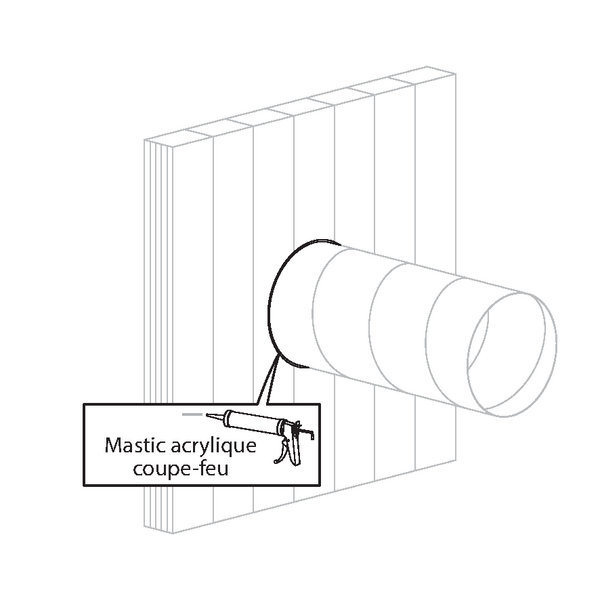

Montage en paroi massive - colmatage avec mastic acrylique

1
2
3
4

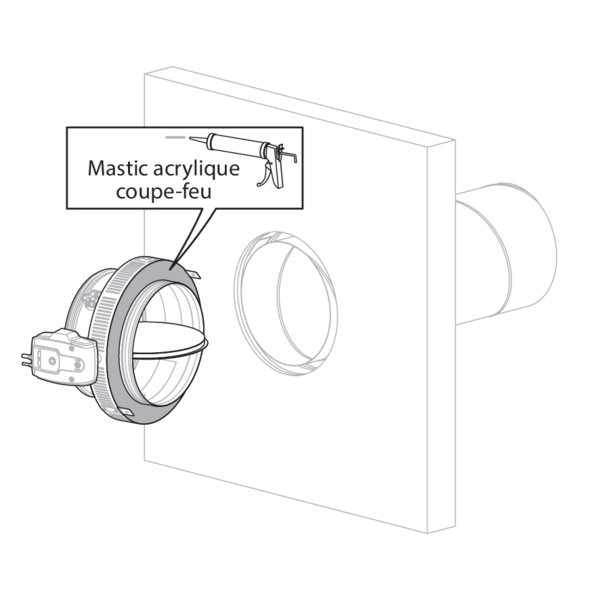

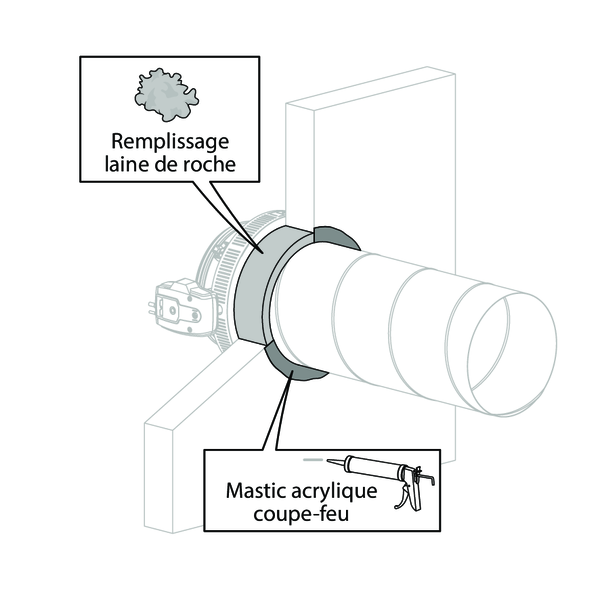

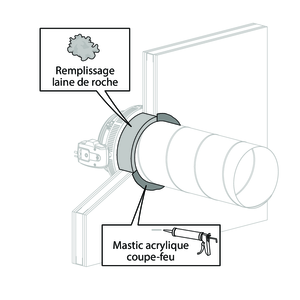

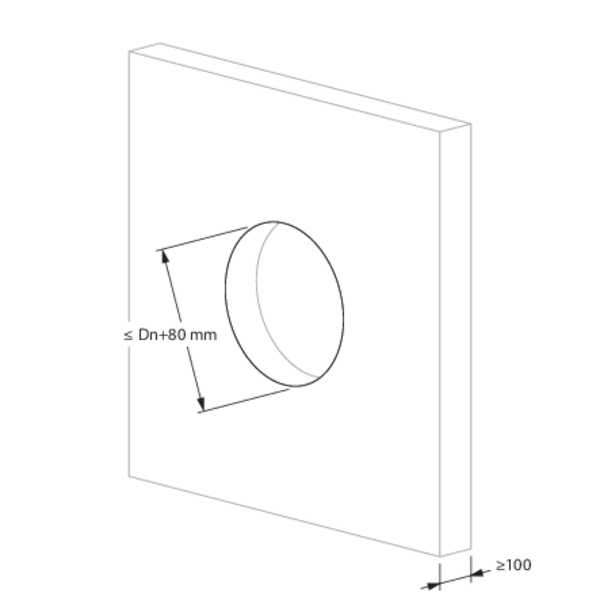

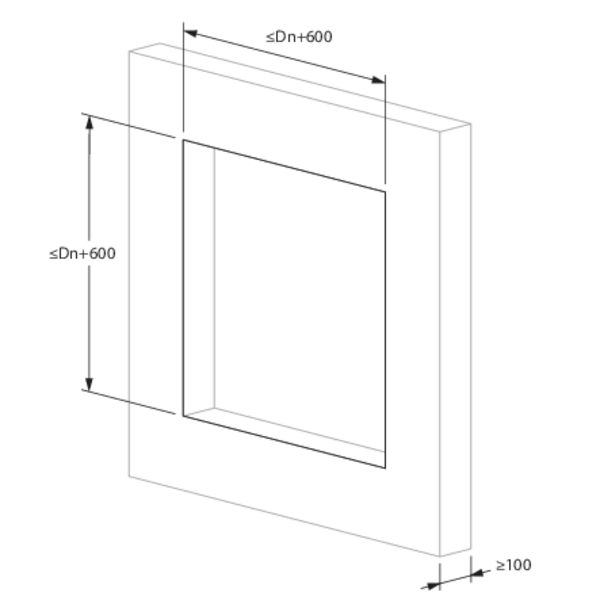

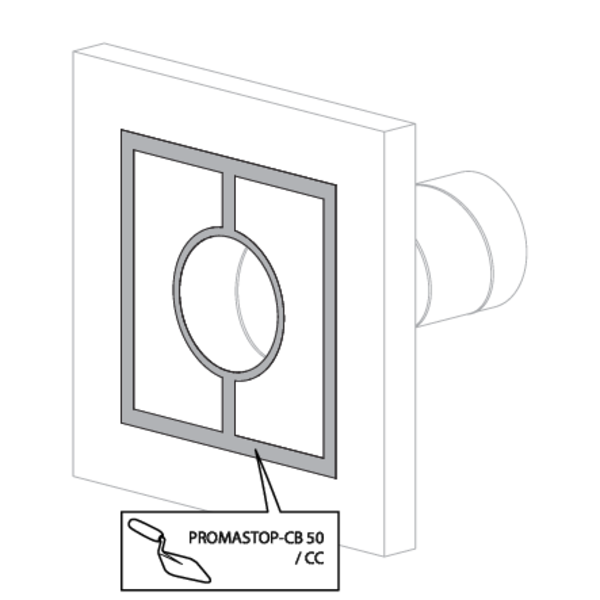

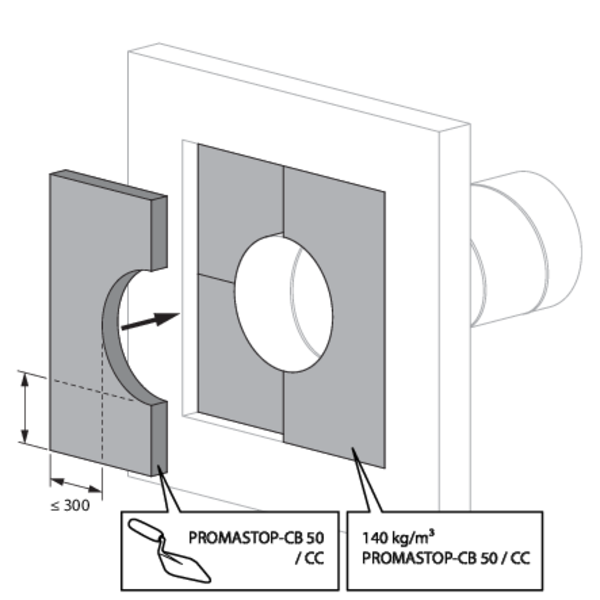

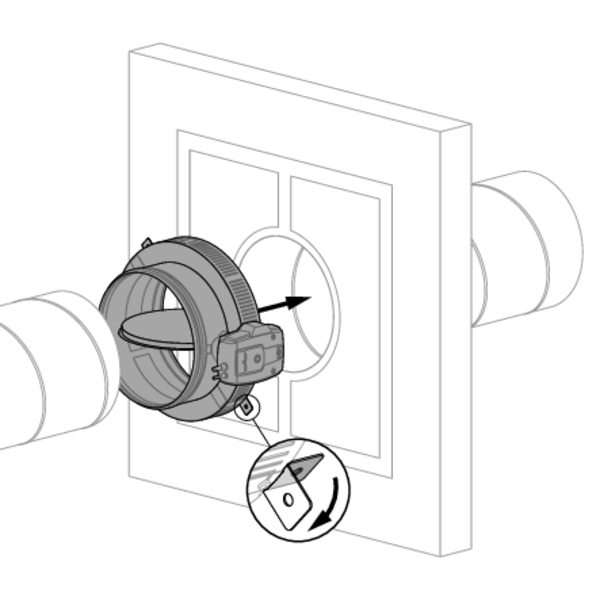

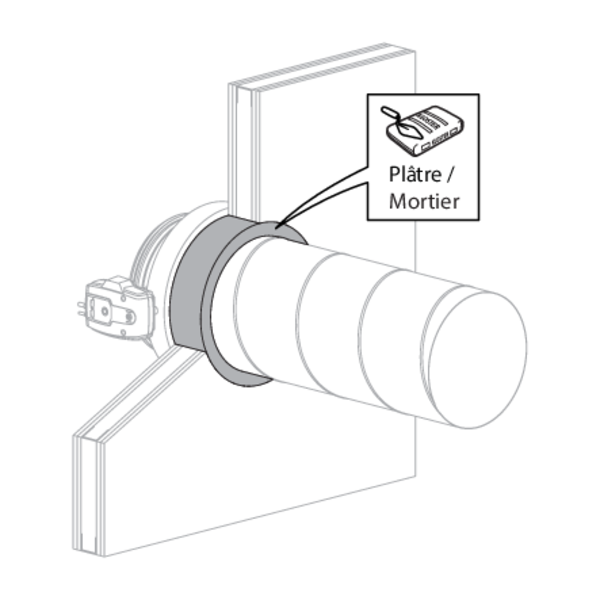

Montage en paroi massive - colmatage avec laine de roche

1
2
3
4

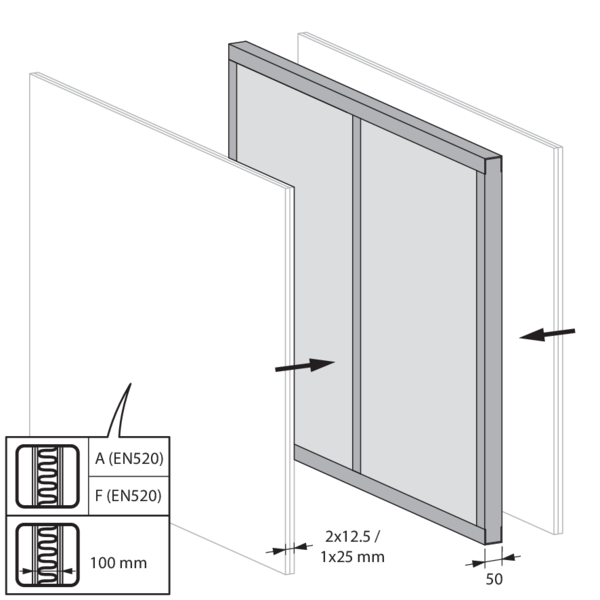

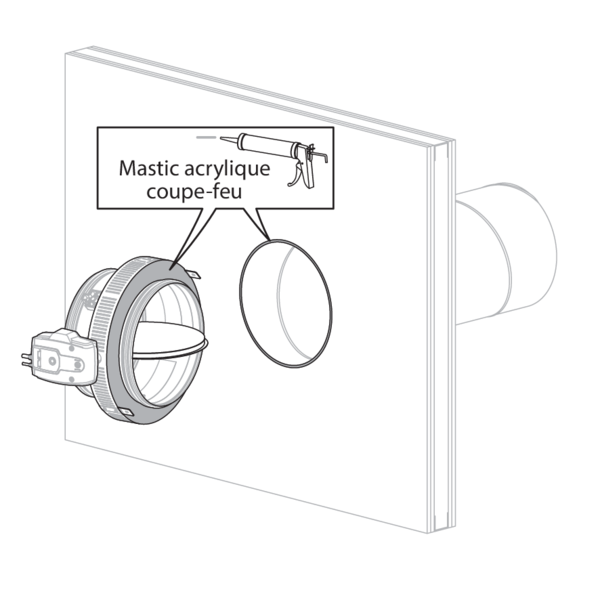

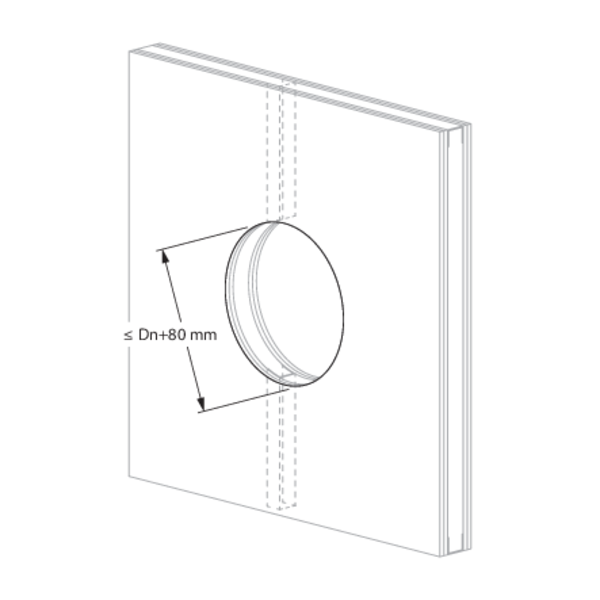

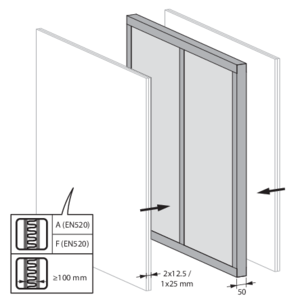

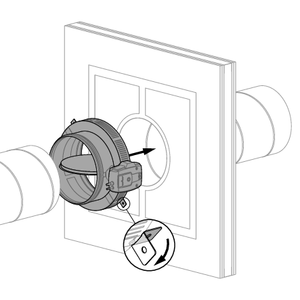

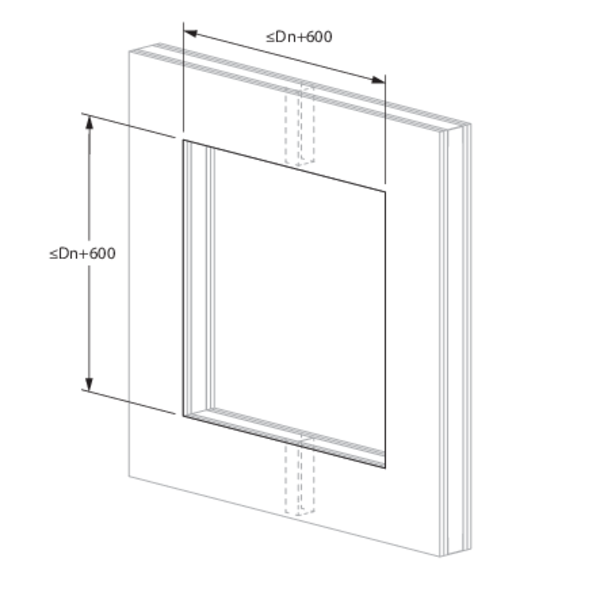

Montage en paroi flexible (ossature métallique et plaques de plâtre) - colmatage avec mastic acrylique

1
2
3
4

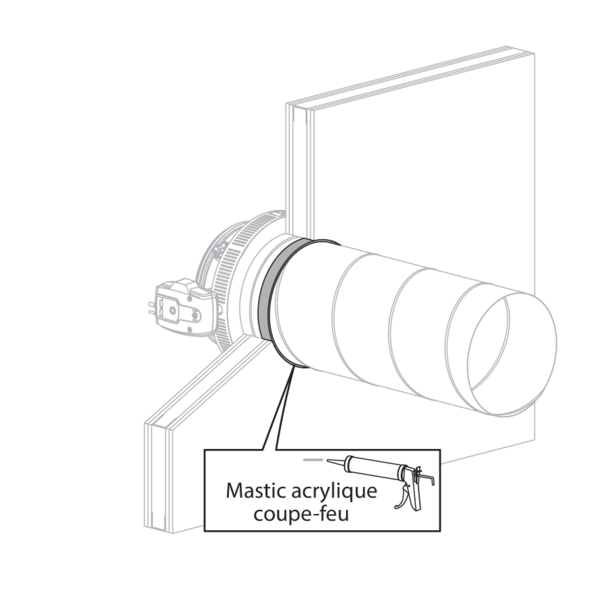

5

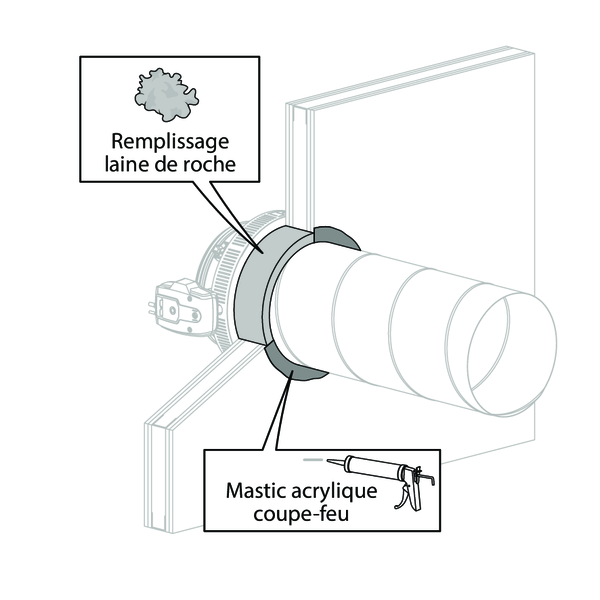

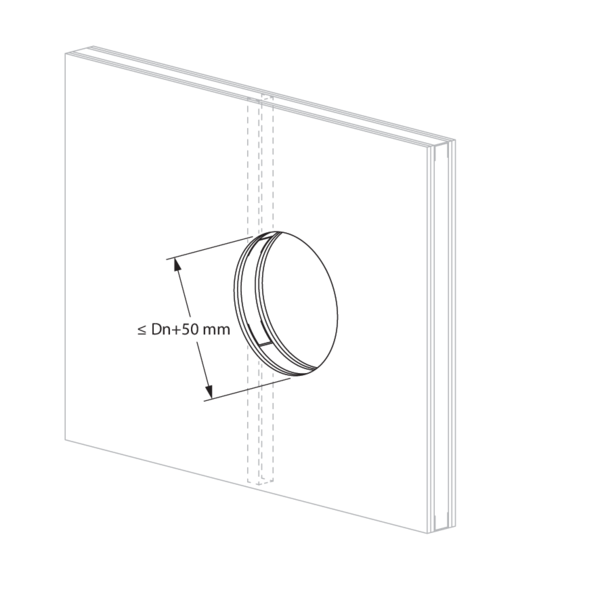

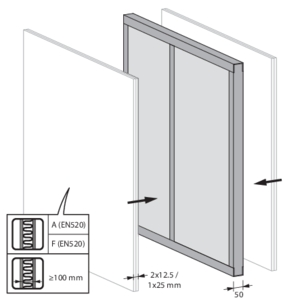

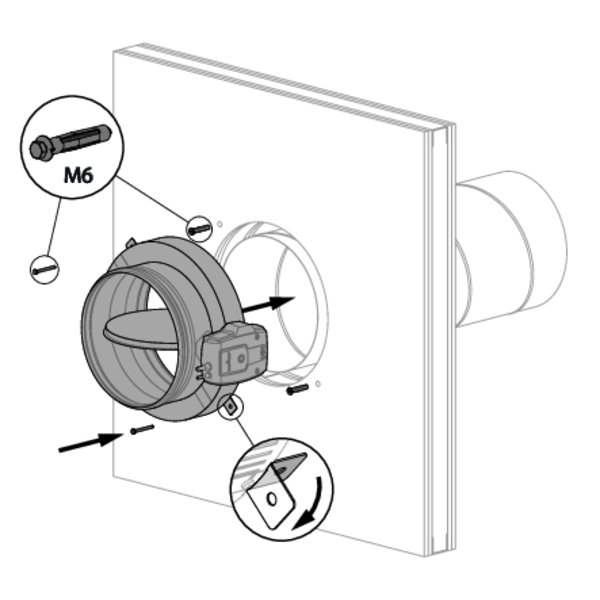

Montage en paroi flexible (ossature métallique et plaques de plâtre) - colmatage avec laine de roche

1
2
3
4
5

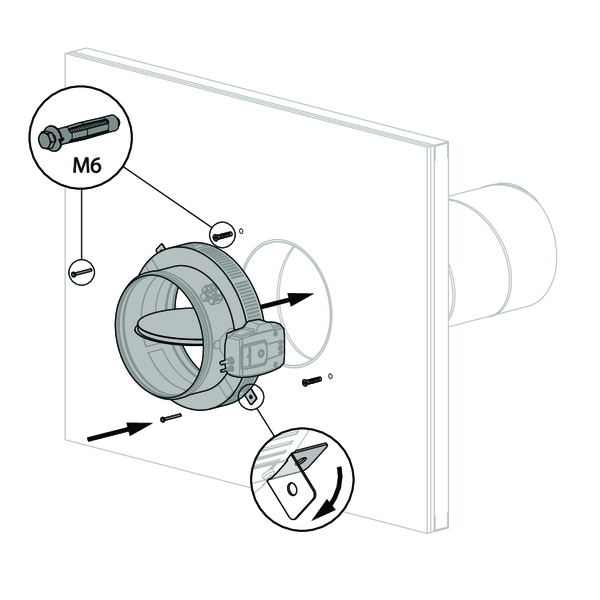

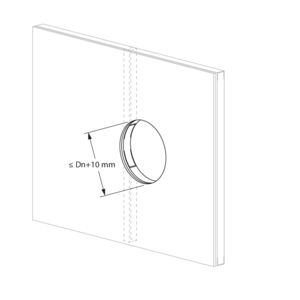

Montage en paroi de gaines techniques

Le produit a été testé et approuvé en :

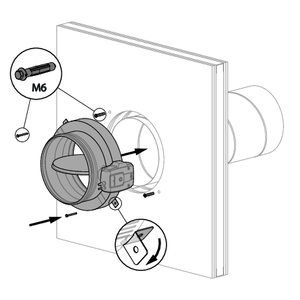

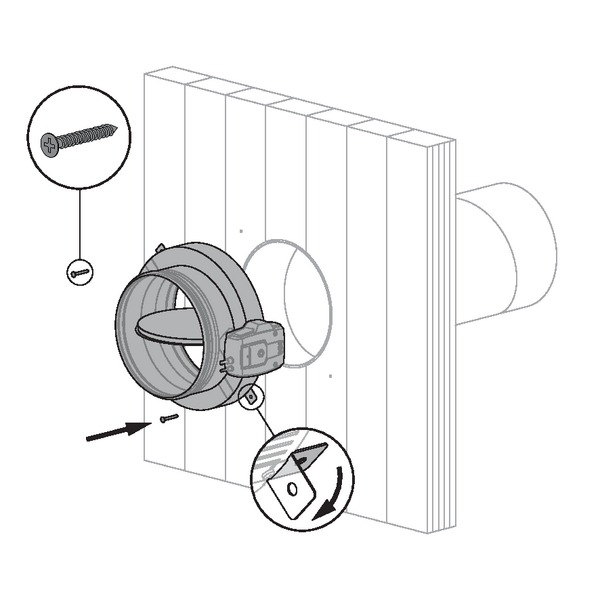

  • Ossature métallique et plaques de plâtre Type F (EN 520) ≥ 80 mm | EI 60 (ve i o) S - (300 Pa) | Mastic acrylique résistant au feu | Type de pose : en applique, 0-360° (300 Pa) | Ø 100-630 mm
  • Ossature métallique et plaques de plâtre Type F (EN 520) ≥ 80 mm | EI 60 (ve i o) S - (300 Pa) | Mastic acrylique résistant au feu | Type de pose : pose déportée, 0-360° | Ø 100-630 mm
1
2
3
4

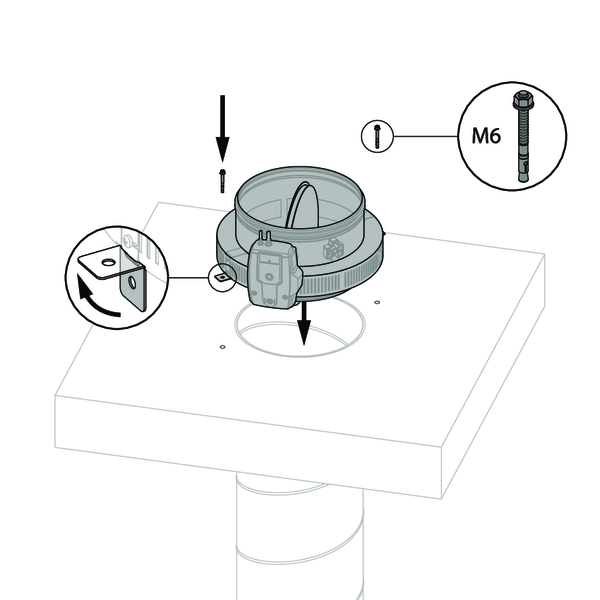

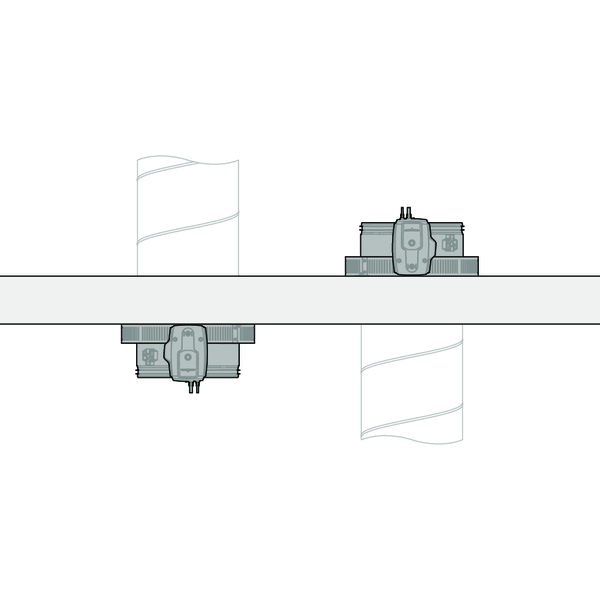

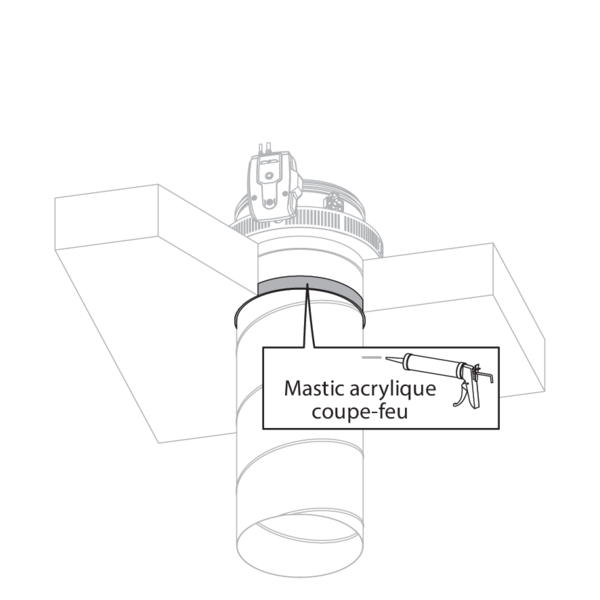

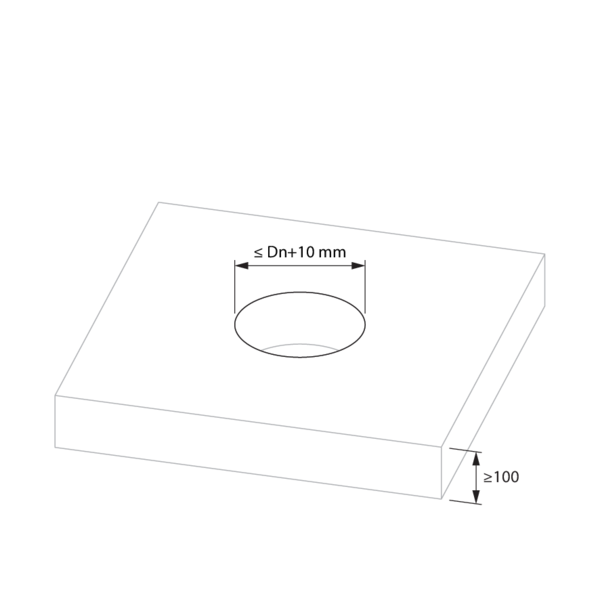

Montage en dalle massive - colmatage avec mastic acrylique

1
2
3
4
5

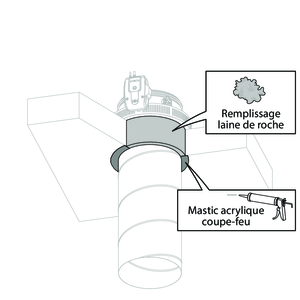

Montage en dalle massive - colmatage avec laine de roche

1
2
3
4
5

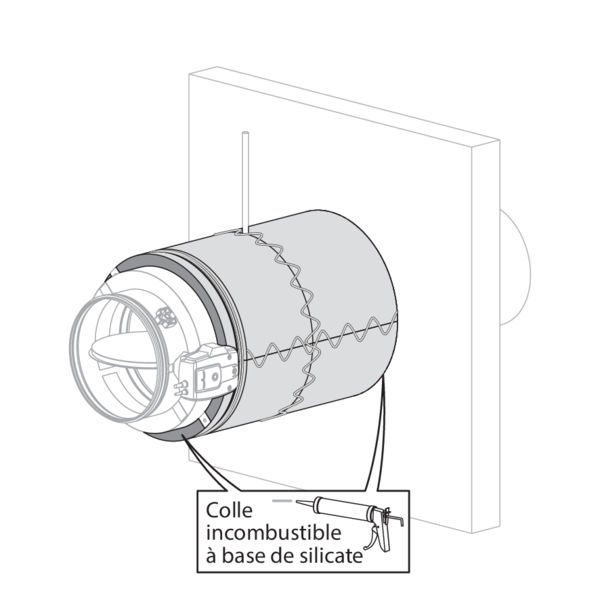

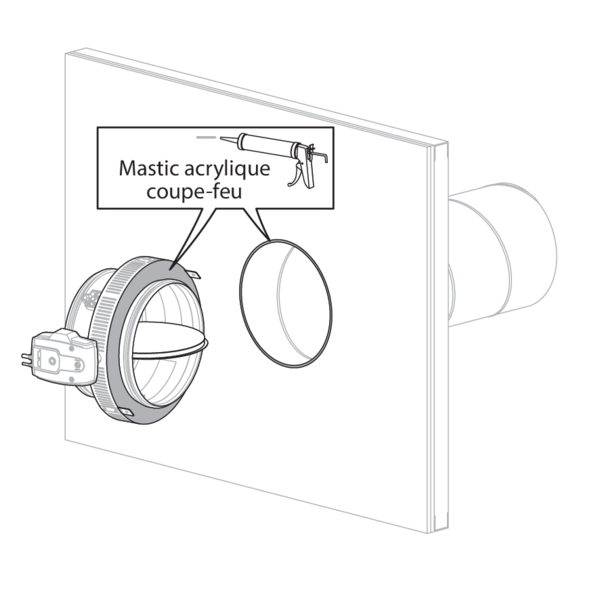

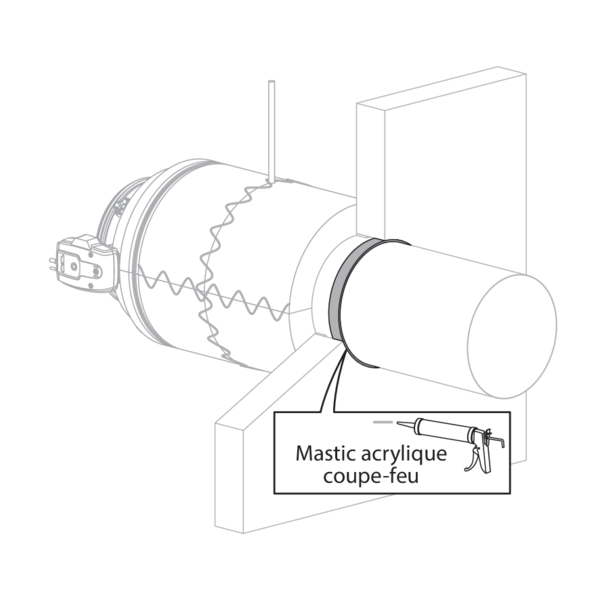

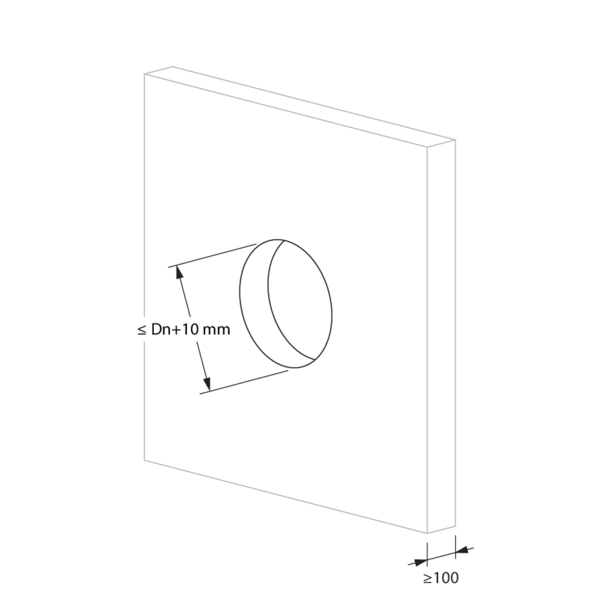

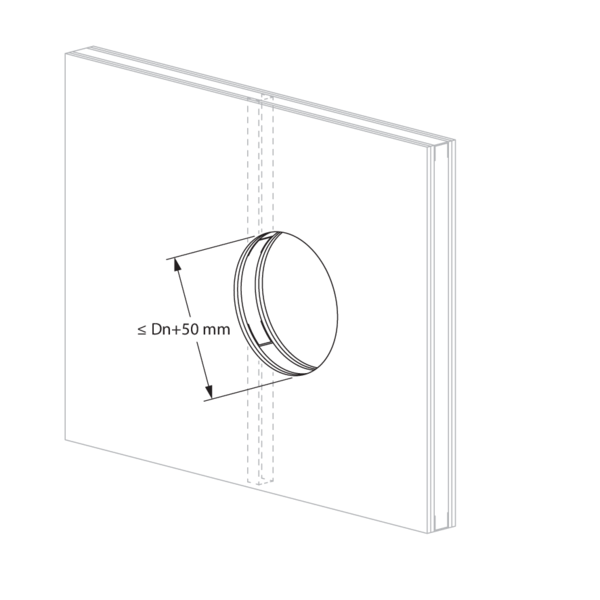

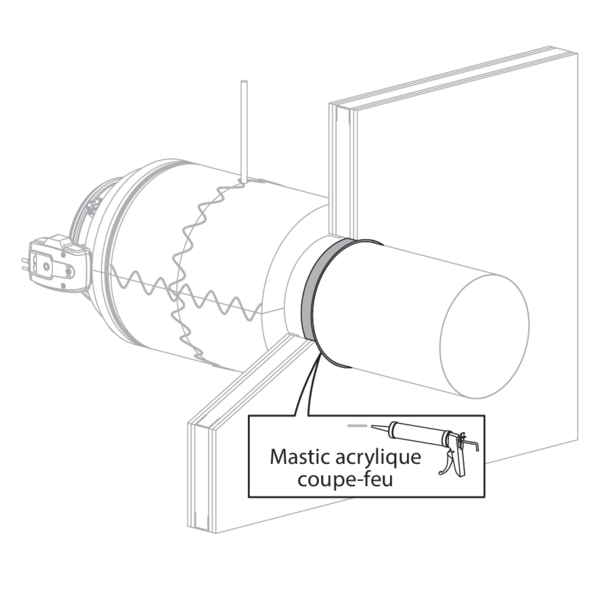

Pose déportée de la paroi massive - colmatage avec mastic acrylique

1
2

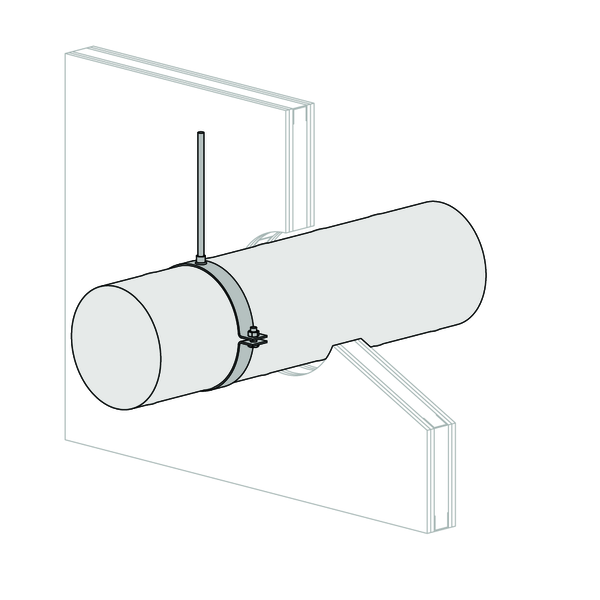

Prévoir une suspension là où c'est nécessaire, conformément aux instructions du fabricant de la gaine.
3

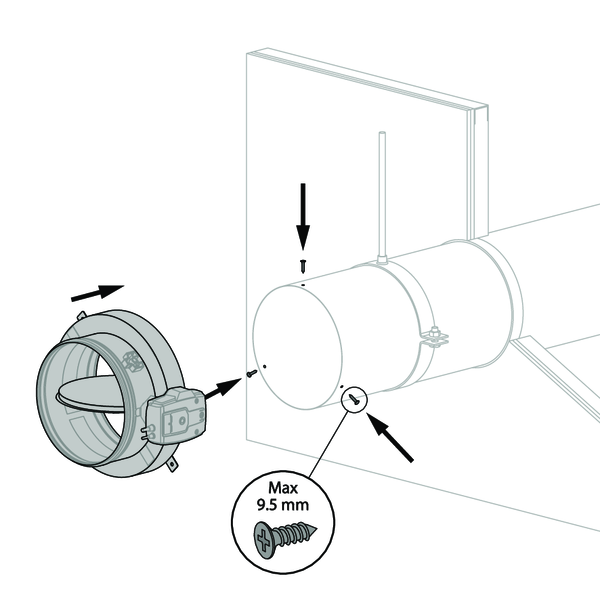

Attention : Veillez à ce que le mouvement de la lame du clapet ne soit pas bloqué par des vis.
4
Appliquez l'isolant conformément aux instructions du fabricant.
5

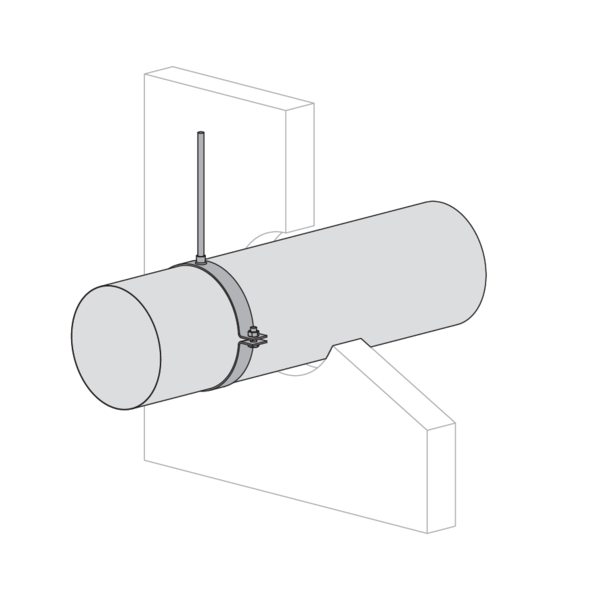

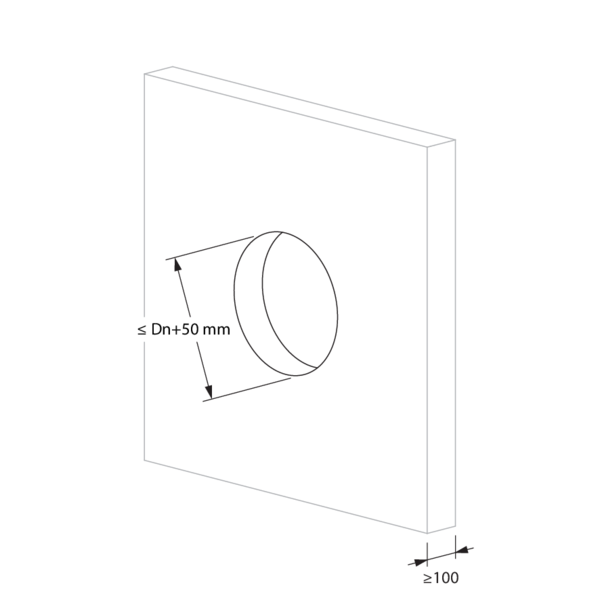

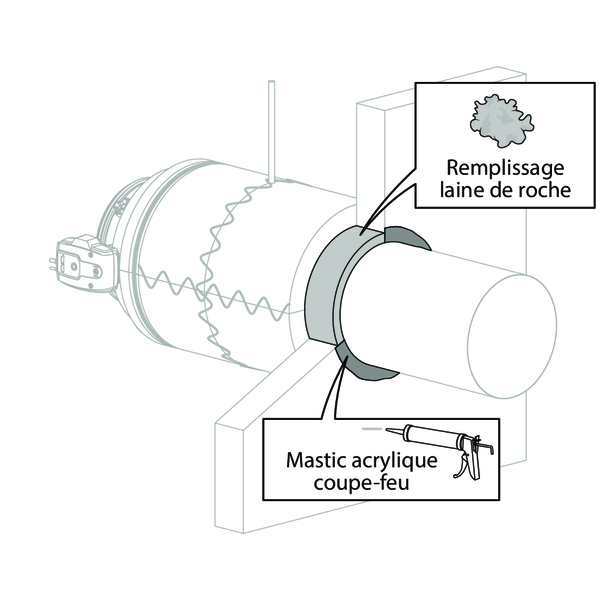

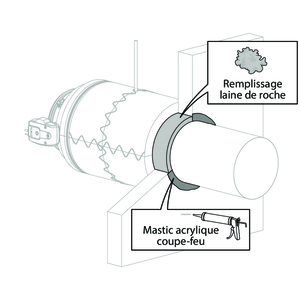

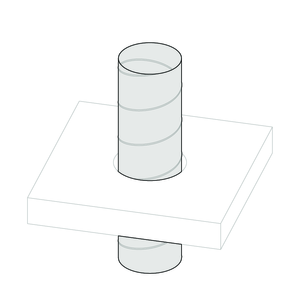

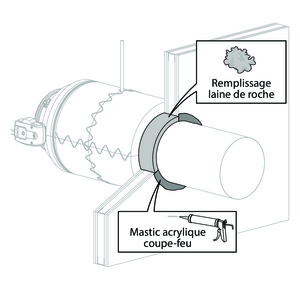

Pose déportée de la paroi massive - colmatage avec laine de roche

1
2
Prévoir une suspension là où c'est nécessaire, conformément aux instructions du fabricant de la gaine.
3
Attention : Veillez à ce que le mouvement de la lame du clapet ne soit pas bloqué par des vis.
4
Appliquez l'isolant conformément aux instructions du fabricant.
5

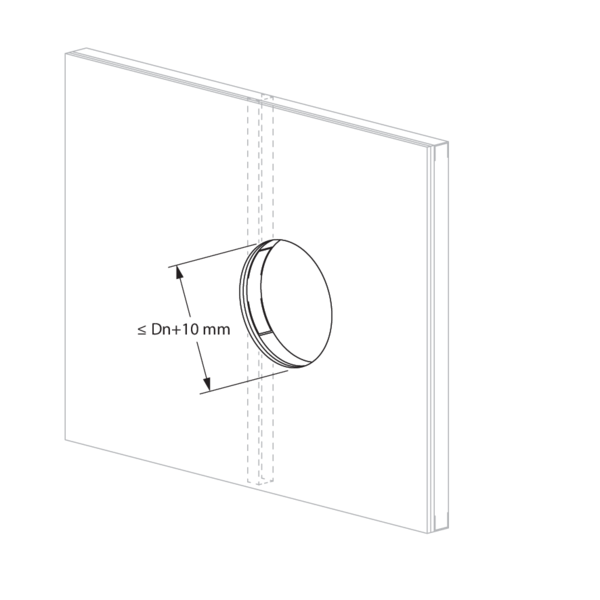

Pose déportée de la paroi flexible - colmatage avec mastic acrylique

1
2
3
Prévoir une suspension là où c'est nécessaire, conformément aux instructions du fabricant de la gaine.
4
Attention : Veillez à ce que le mouvement de la lame du clapet ne soit pas bloqué par des vis.
5
Appliquez l'isolant conformément aux instructions du fabricant.
6

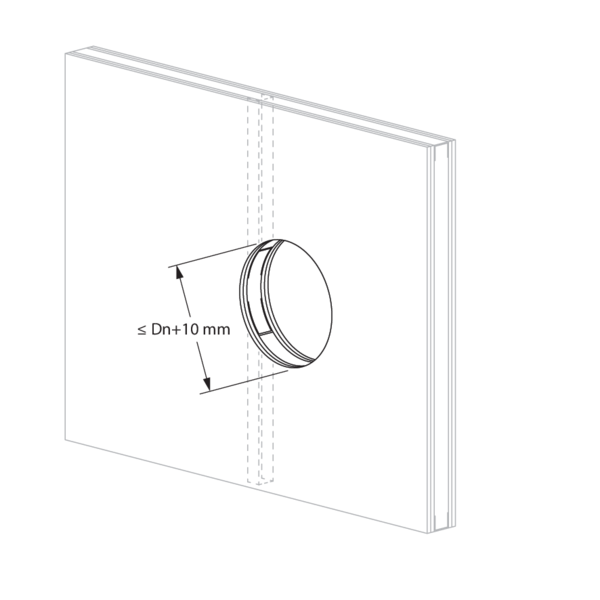

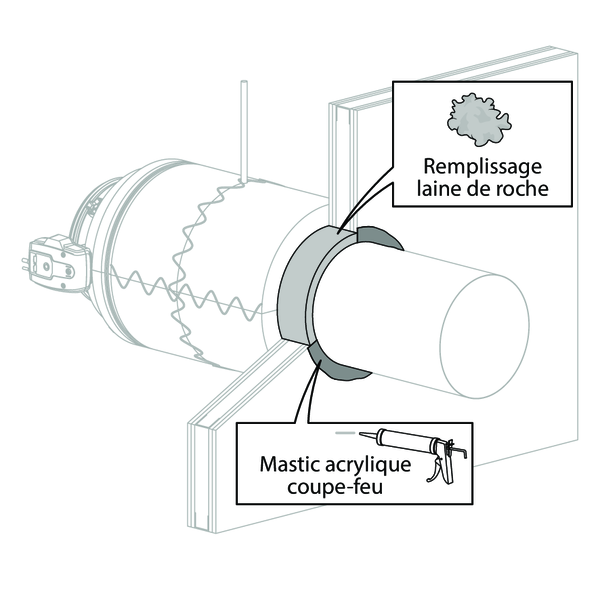

Pose déportée de la paroi flexible - colmatage avec laine de roche

1
2
3
Prévoir une suspension là où c'est nécessaire, conformément aux instructions du fabricant de la gaine.
4
Attention : Veillez à ce que le mouvement de la lame du clapet ne soit pas bloqué par des vis.
5
Appliquez l'isolant conformément aux instructions du fabricant.
6

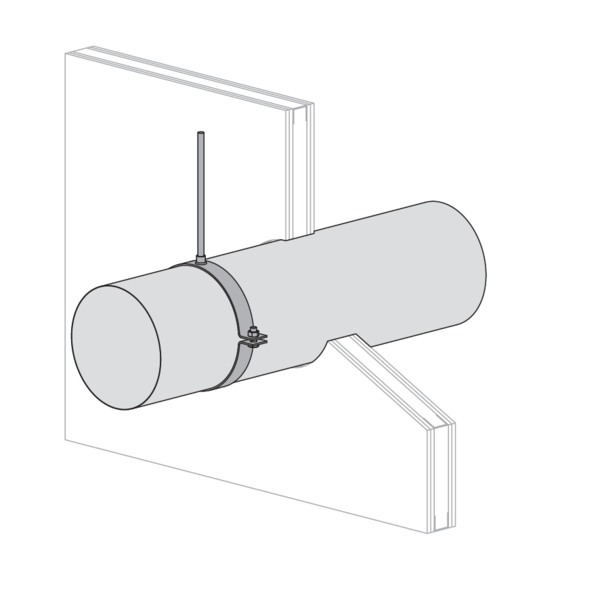

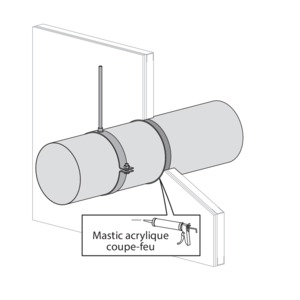

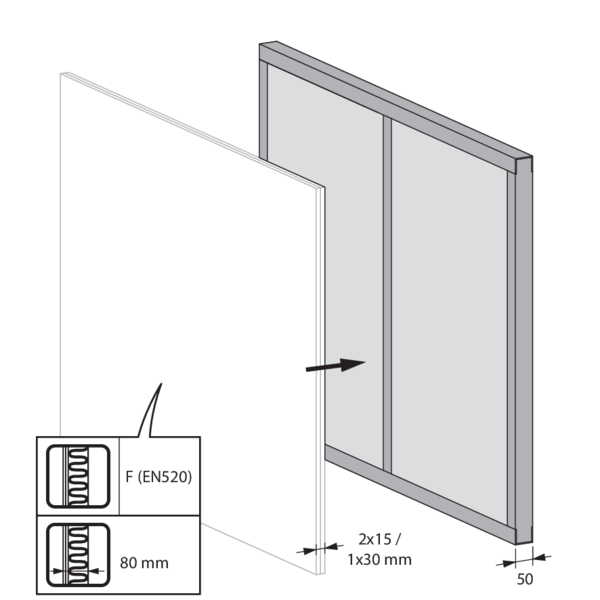

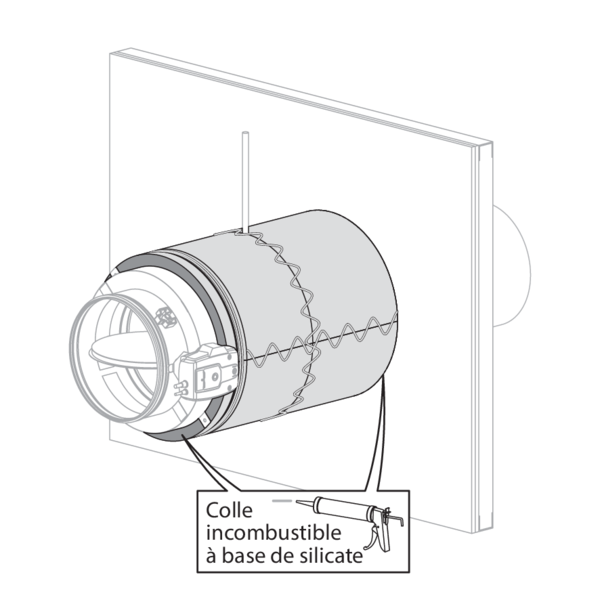

Pose déportée de la paroi de gaines techniques

1
2
3
Prévoir une suspension là où c'est nécessaire, conformément aux instructions du fabricant de la gaine.
4
Attention : Veillez à ce que le mouvement de la lame du clapet ne soit pas bloqué par des vis.
5
Appliquez l'isolant conformément aux instructions du fabricant.

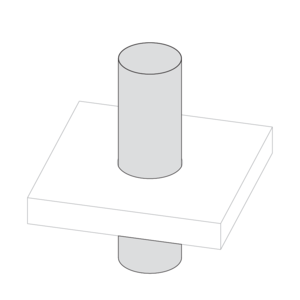

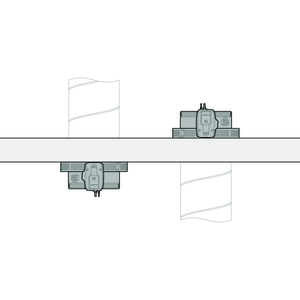

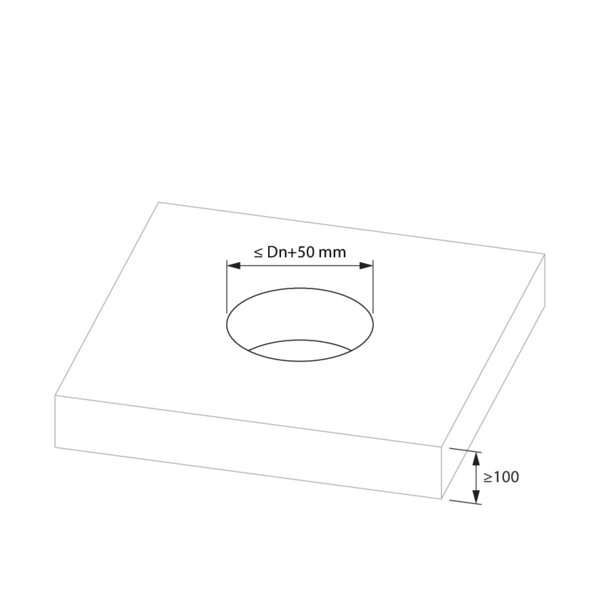

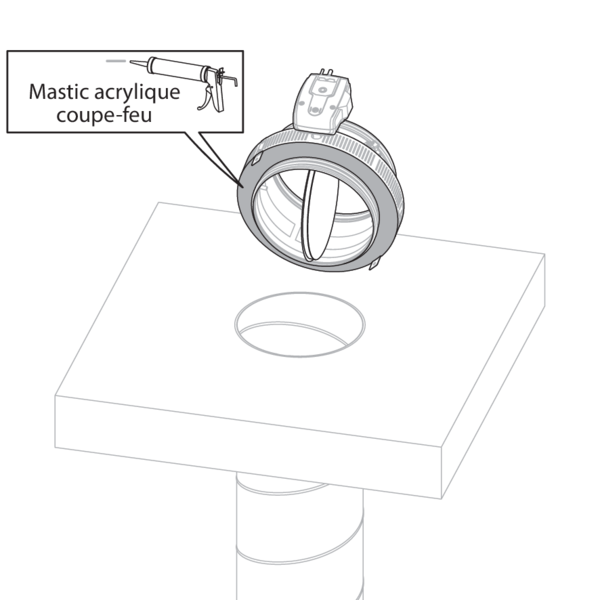

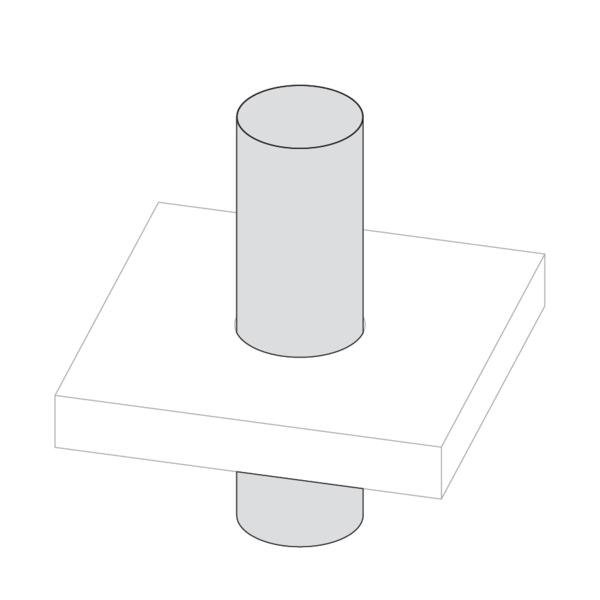

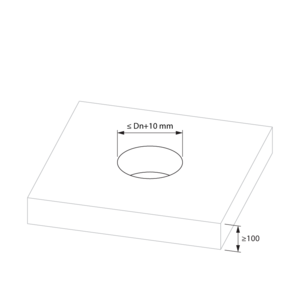

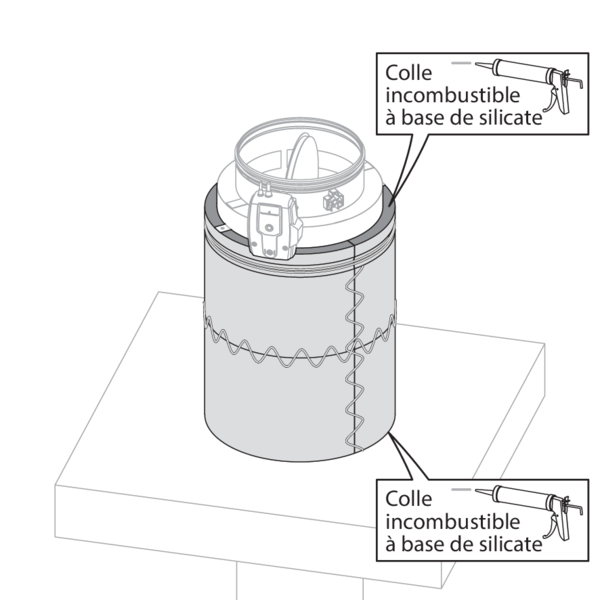

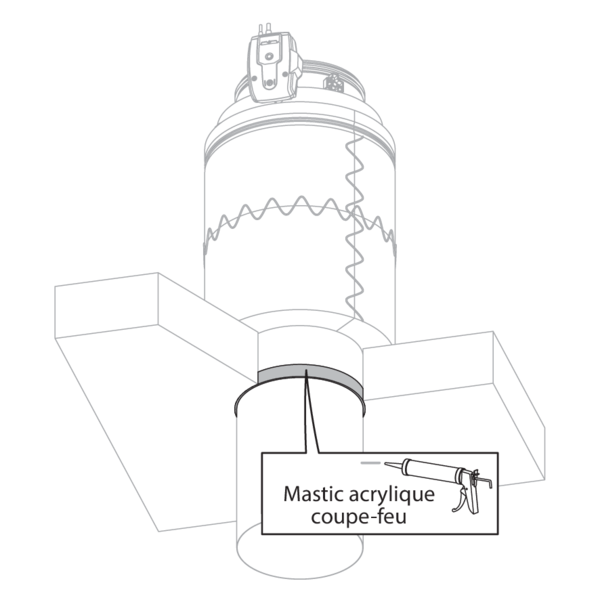

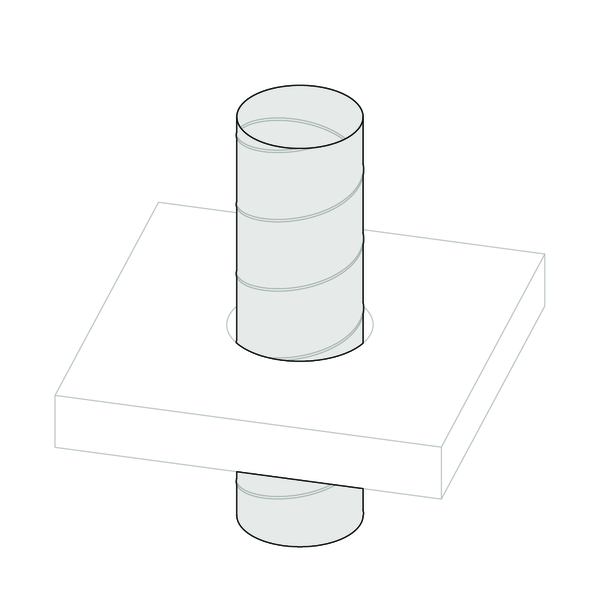

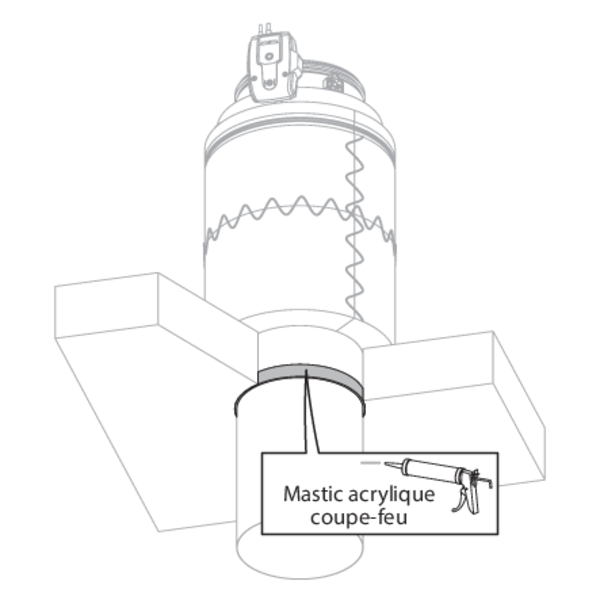

Pose déportée de la dalle - colmatage avec mastic acrylique

1
2
3
4
Attention : Veillez à ce que le mouvement de la lame du clapet ne soit pas bloqué par des vis.
5
Appliquez l'isolant conformément aux instructions du fabricant.
6

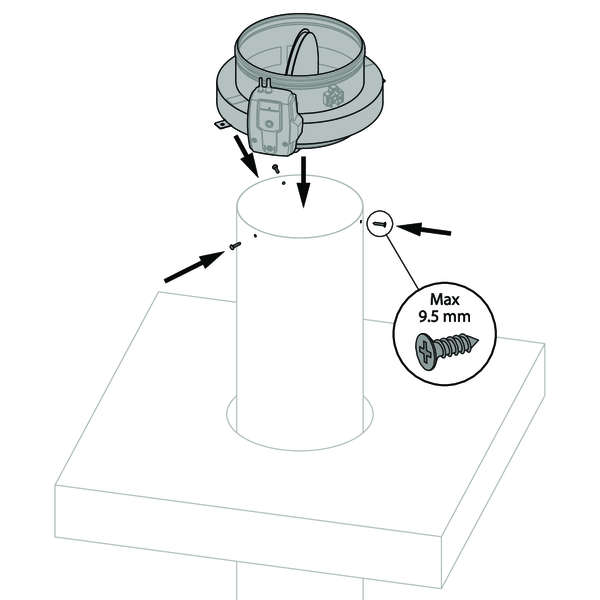

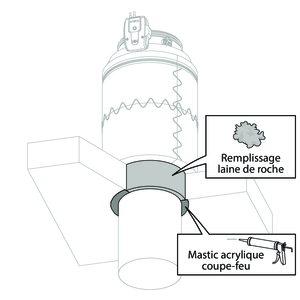

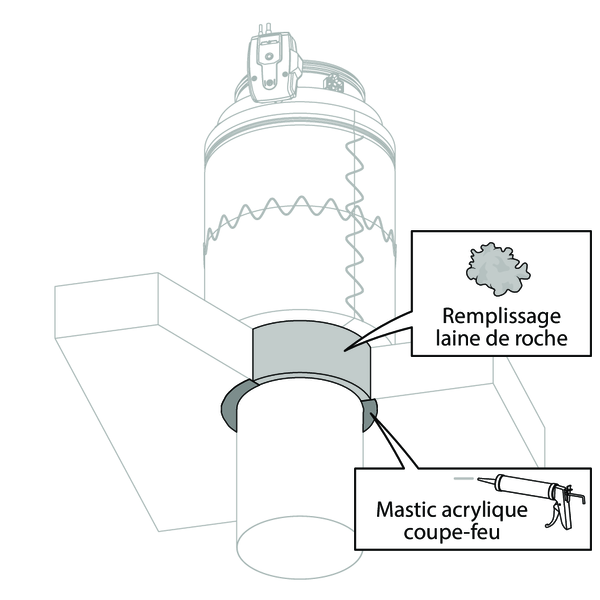

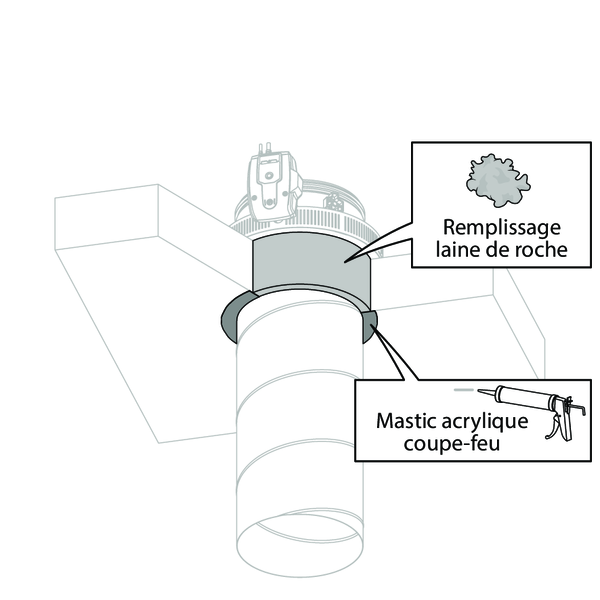

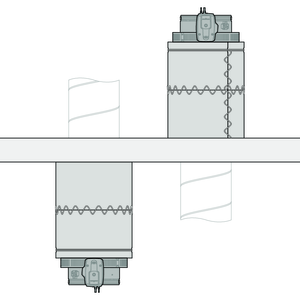

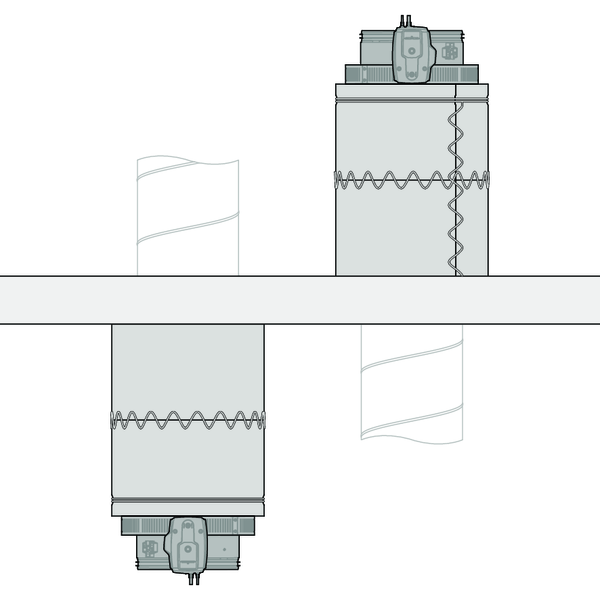

Pose déportée de la dalle - colmatage avec laine de roche

1
2
3
4
Attention : Veillez à ce que le mouvement de la lame du clapet ne soit pas bloqué par des vis.
5
Appliquez l'isolant conformément aux instructions du fabricant.
6

Remarques générales

  • L'installation doit être conforme au rapport de classement et à la notice technique.
  • Orientation de l'axe: voir déclaration des performances.
  • Évitez l’obstruction des gaines connectées.
  • Installation du produit: toujours avec la lame fermée.
  • Vérifiez le libre mouvement de la lame mobile.
  • Respectez les distances de sécurité par rapport aux autres éléments constructifs. Le mécanisme de déclenchement doit également rester accessible : prévoyez pour cela un espace libre de 200 mm autour du boîtier.
  • La classe d'étanchéité à l'air est maintenue si l'installation du clapet se fait conformément à la notice technique.
  • Les clapets coupe-feu Rf-t sont toujours testés dans des châssis de supports standardisés conformément à la EN 1366-2. Les résultats obtenus sont valables pour tous les châssis de supports similaires qui ont une résistance au feu, une épaisseur et une densité similaire ou supérieure à celles du test.
  • Si l'épaisseur du mur dépasse l'épaisseur minimale indiquée dans nos instructions d'installation, les conditions suivantes s'appliquent à la profondeur du joint : - Pour les parois flexibles et les parois en système de panneaux sandwich, le joint doit toujours être appliqué sur toute la profondeur de la paroi. - Pour les parois massives, les dalles massives et les parois en blocs de plâtre, la profondeur de scellement minimale indiquée dans nos instructions de pose (souvent égale à l'épaisseur minimale de la paroi) est suffisante. Appliquer le joint à la hauteur du clapet (à partir de l'indication de la limite du mur).
  • Lors de l'installation d'un clapet coupe-feu dans une paroi métallique flexible, certaines méthodes d'installation ne nécessitent pas la mise en place de profilés de renforcement autour de l'ouverture de la paroi du point de vue de la protection contre l'incendie (voir ci-dessous). Il convient de toujours suivre les instructions générales du fabricant de ces systèmes muraux lors de la construction de ce type de mur.
  • Le clapet doit être accessible pour inspection et entretien.
  • Prévoyez au moins 2 contrôles visuels chaque année.

Remarques spécifiques aux produits

  • D'un côté du clapet coupe-feu, le collier monté en surface sert de butée pour le conduit d'air. De l'autre côté, la butée de la gaine est formée par les extrémités des plaques de fixation et le pont du mécanisme.

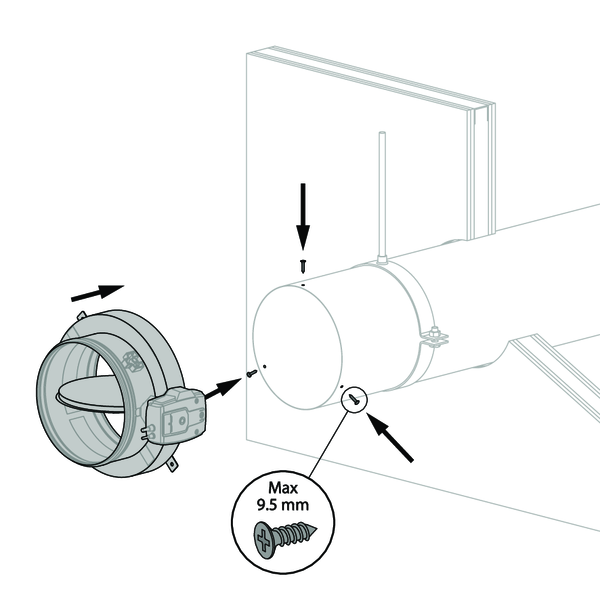

  • Il n'est pas obligatoire de fixer la gaine au clapet coupe-feu avec des vis, mais c'est autorisé. Les vis peuvent être insérées à travers la bague d'étanchéité en caoutchouc. La longueur maximale des vis est de 9,5 mm.
  • Les diamètres 100 à 315 ont 2 plaques de fixation. Les diamètres 400 à 630 ont 4 plaques de fixation.
