CR2 - Dimensions
Gamme et dimensions
| ØDn [mm] | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
|---|

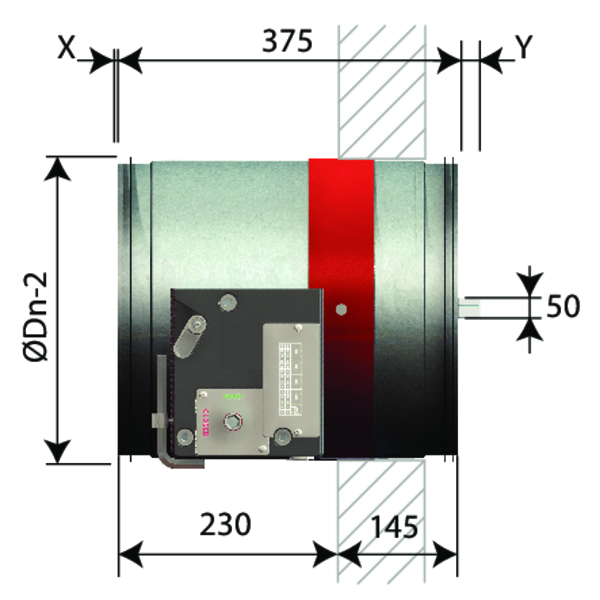

- Dépassement lame: X = du côté du mécanisme, Y = du côté mur
X= ØDn/2 - 265 mm
Y= ØDn/2 - 259 mm
| ØDn [mm] | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
|---|---|---|---|---|---|---|---|
| x | - | - | - | - | - | 15 | 50 |
| y | 24 | 44 | 66 | 91 | 116 | 146 | 181 |

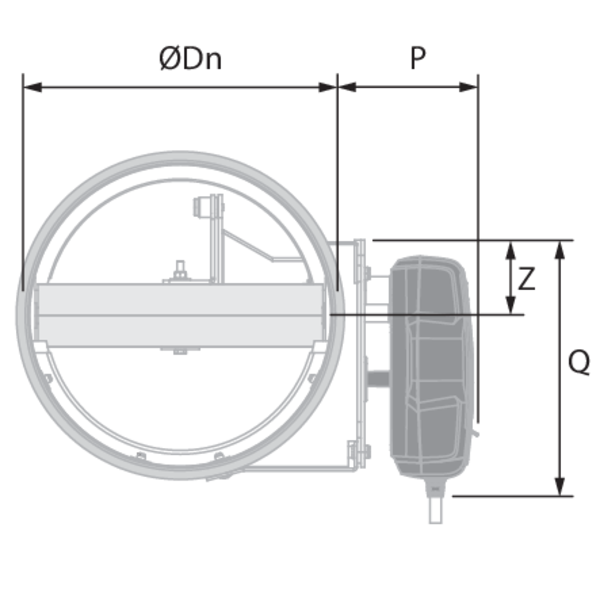

- ØDn < 315 mm
| CFTH | ONE (X) | BFL(T) | |
|---|---|---|---|
| P | 81 | 105 | 101 |
| Q | 182 | 199 | 110 |
| Z | 58 | 60 | 80 |

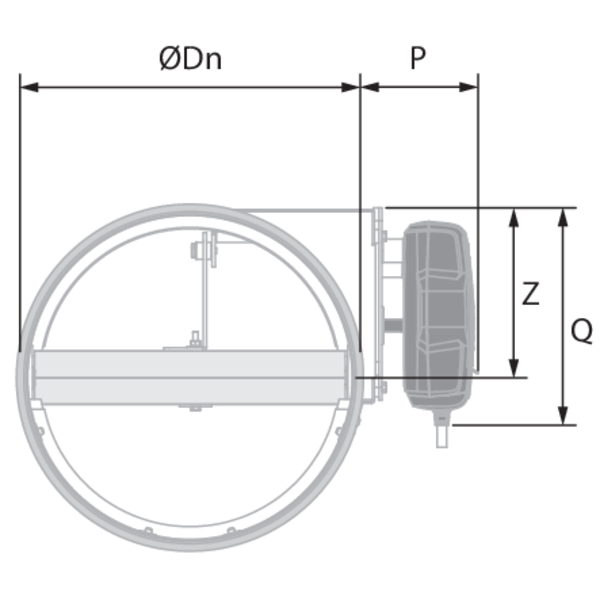

- ØDn ≥ 315 mm
| CFTH | ONE (X) | BFL(T) | BFN(T) | |
|---|---|---|---|---|
| P | 85 | 105 | 104 | 104 |
| Q | 182 | 199 | 110 | 110 |
| Z | 156 | 157 | 179 | 179 |
Poids Faire défiler vers le bas/la droite pour voir tout le tableau
| ØDn [mm] | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
|---|---|---|---|---|---|---|---|---|---|
| kg | 5,1 | 6,2 | 9,2 | 11,2 | 14,2 | 16,2 | 19,2 | 22,2 | 26,2 |
