VT60 - Installation

Commande : fermeture manuelle

1

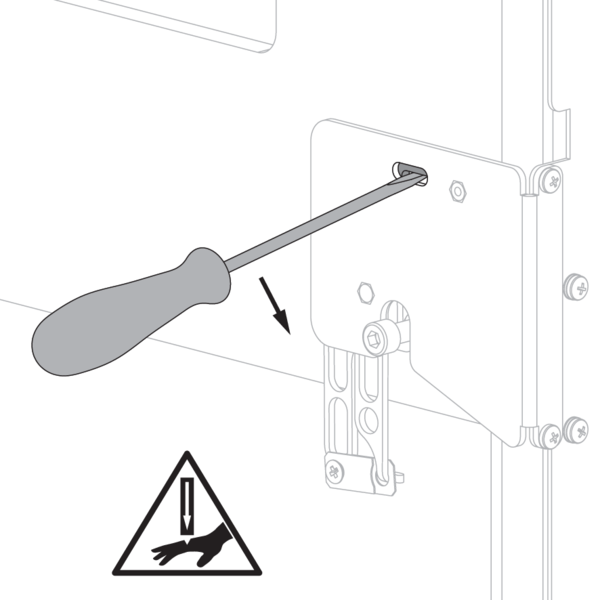

Pour déclencher le mécanisme et entraîner la chute de la lame, insérez un tournevis dans l'ouverture du mécanisme et effectuez un mouvement de levier. Attention aux doigts!

Commande : ouverture manuelle

1

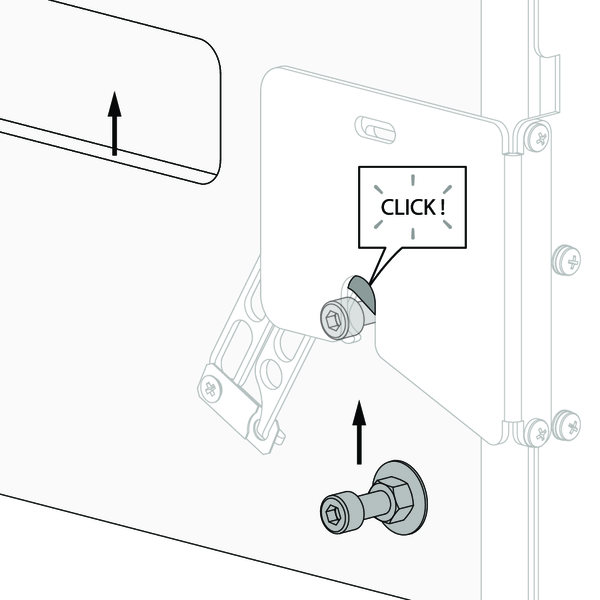

Faites glisser la lame en la soulevant par les 2 poignées jusqu'à ce que le boulon s'emboîte dans la serrure ouverte.

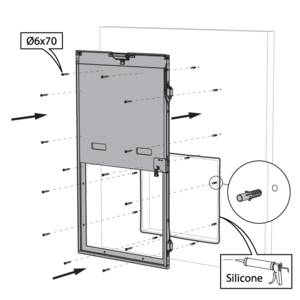

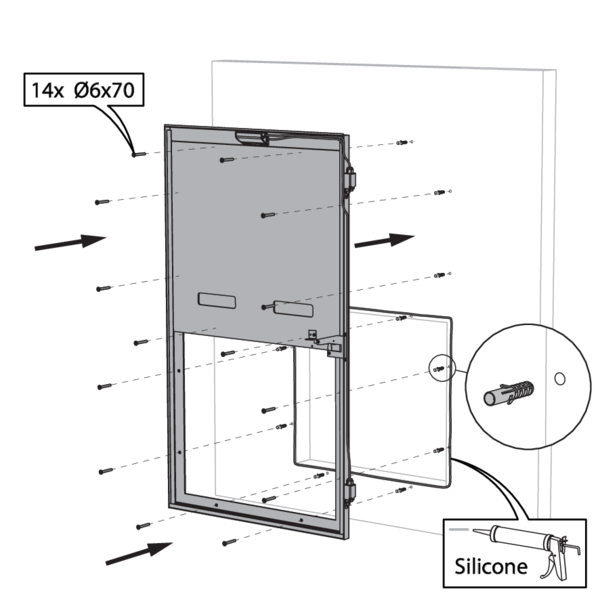

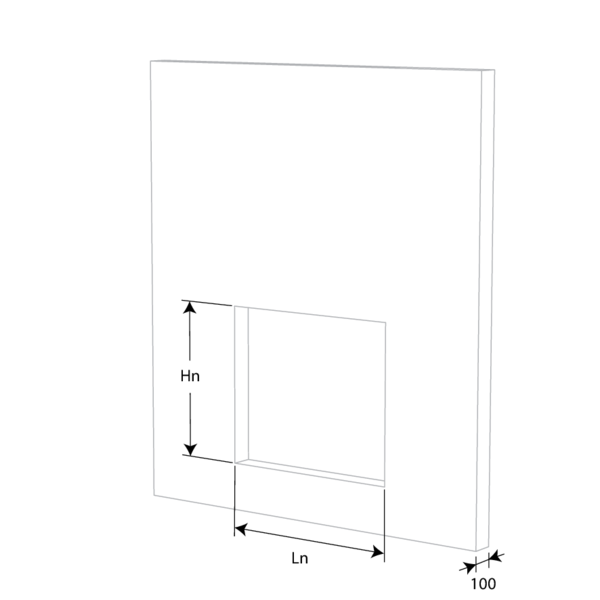

Montage en paroi massive

Le produit a été testé et approuvé en :
  • Béton cellulaire ≥ 100 mm | EI 60 | Sans scellement | Type de pose : en applique avec grille (feu côté opposé à la grille) | 300x200 mm ≤ VT60 ≤ 800x800 mm
  • Béton cellulaire ≥ 100 mm | E 60 | Sans scellement | type de pose : en applique, sans grille | 300x200 mm ≤ VT60 ≤ 800x800 mm
1
2

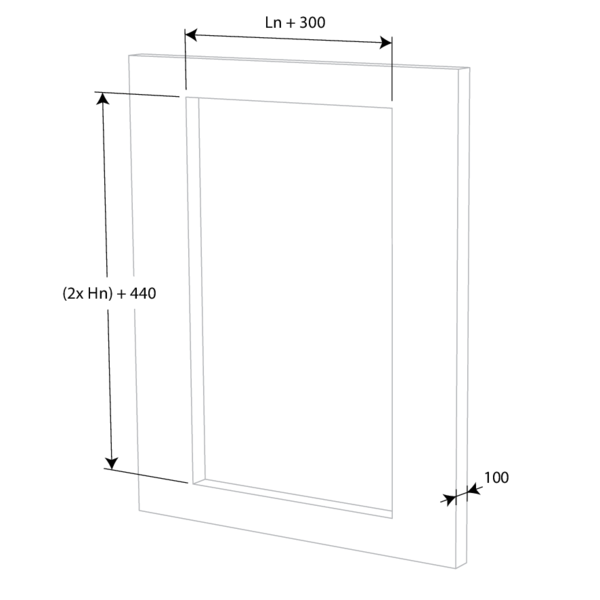

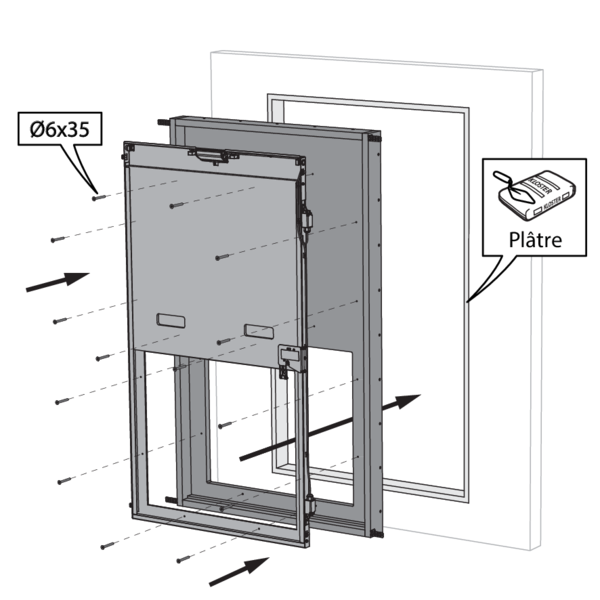

Montage en paroi massive au moyen du précadre E-VT60

Le produit a été testé et approuvé en :
  • Béton cellulaire ≥ 100 mm | EI 60 | Sans scellement | Type de pose : en applique avec grille (feu côté opposé à la grille) | 300x200 mm ≤ VT60 ≤ 800x800 mm
  • Béton cellulaire ≥ 100 mm | E 60 | Sans scellement | type de pose : en applique, sans grille | 300x200 mm ≤ VT60 ≤ 800x800 mm
1
2

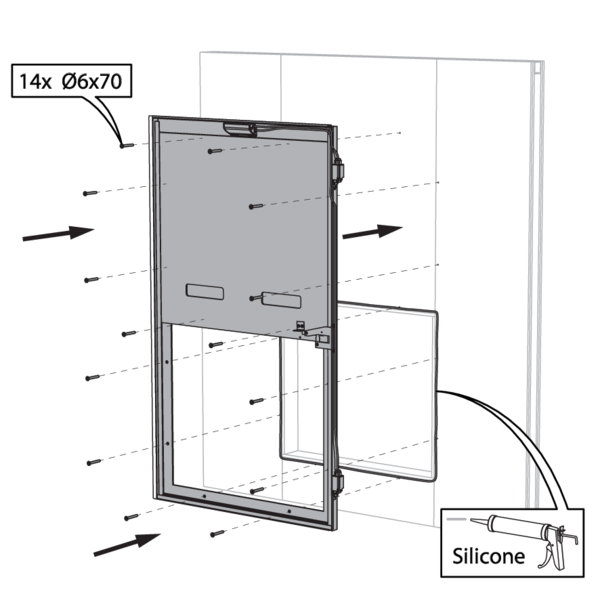

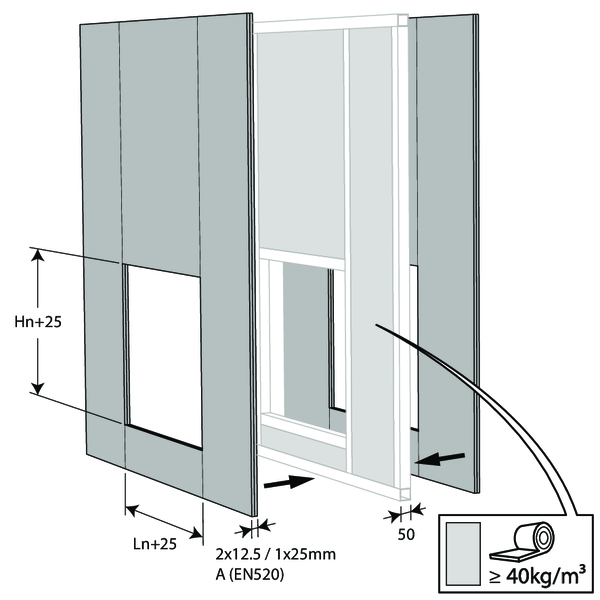

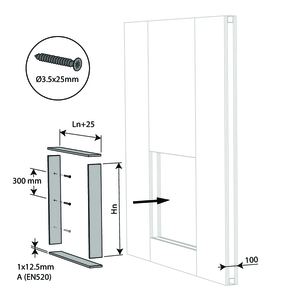

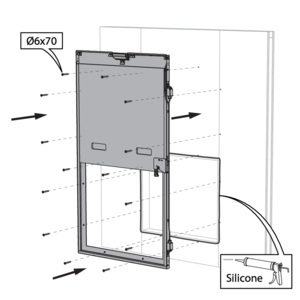

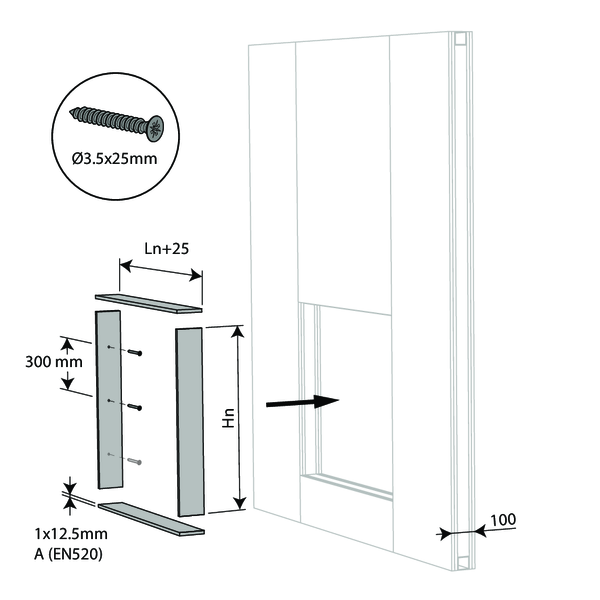

Montage en paroi flexible (ossature métallique et plaques de plâtre)

Le produit a été testé et approuvé en :
  • Ossature métallique et plaques de plâtre Type A (EN 520) ≥ 100 mm | EI 60 | Sans scellement | Type de pose : en applique avec grille (feu côté opposé à la grille) | 300x200 mm ≤ VT60 ≤ 800x800 mm
  • Ossature métallique et plaques de plâtre Type A (EN 520) ≥ 100 mm | E 60 | Sans scellement | type de pose : en applique, sans grille | 300x200 mm ≤ VT60 ≤ 800x800 mm
1
2
3

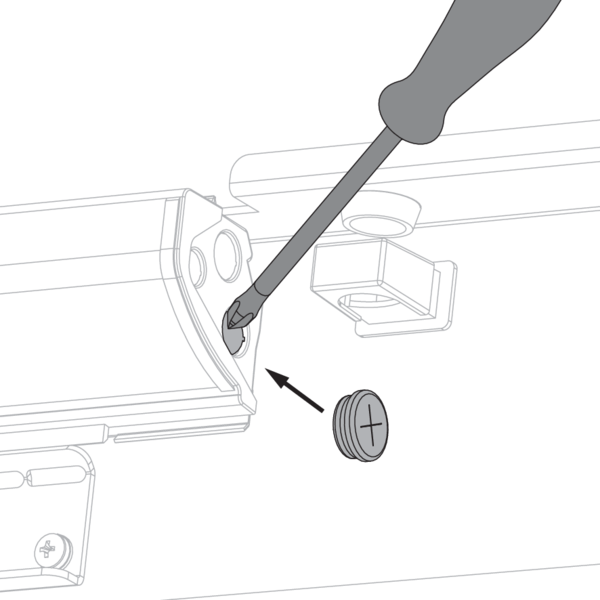

Raccordement électrique (uniquement si le volet est équipé de contacts de position)

1
Percez l'ouverture dans la boîte de raccordement. Montez le passe-fil livré avec le produit.
2

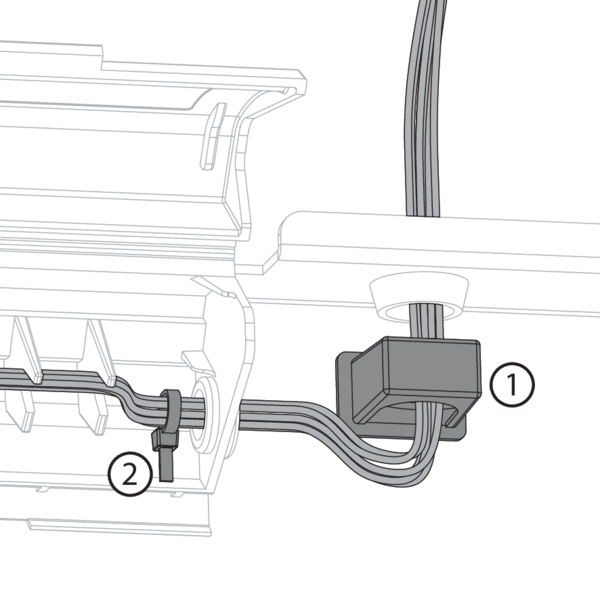

Faites passer les câbles par l'ouverture. Utilisez le clip de fixation (1) et le collier serre-câble (2) pour fixer les câbles dans le boîtier de raccordement et raccordez selon le schéma de raccordement.

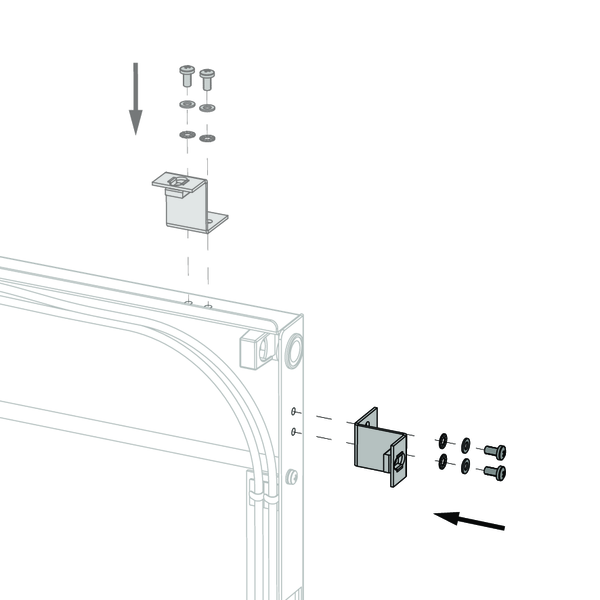

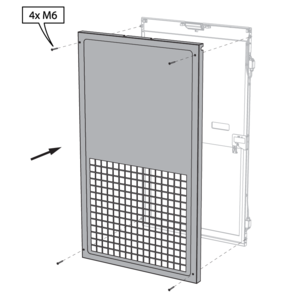

Installation de la grille

1

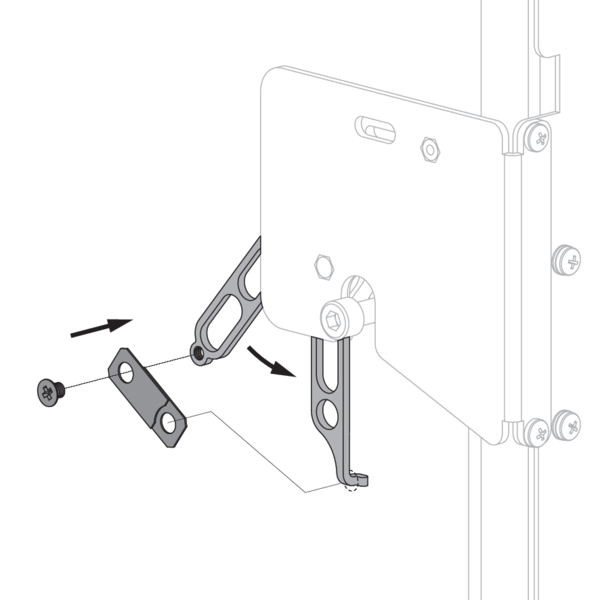

Remplacement fusible FUS72 VT60

1
Dévissez le boulon de fixation et retirez l'ancien fusible. Fixez un côté du nouveau fusible sur le crochet, puis l'autre côté avec le boulon.

Remarques générales

  • L'installation doit être conforme au rapport de classement et à la notice technique.
  • Vérifiez le libre mouvement de la lame mobile.
  • Attention : lors de la pose, le produit doit être manipulé avec précaution et protégé de toute projection de produits de scellement.
  • Attention : à la mise en route de l'installation, nettoyez l'ensemble des poussières et salissures.
