MG-U - Installation

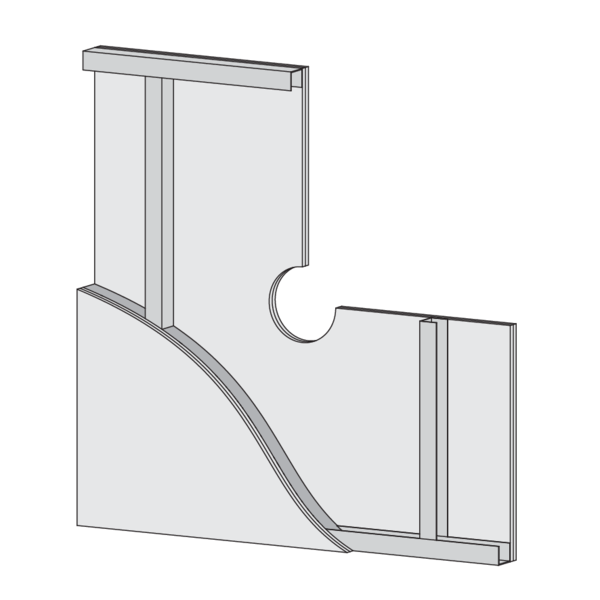

Montage en paroi massive et en paroi flexible (ossature métallique et plaques de plâtre), sans vis

Le produit a été testé et approuvé en :
  • voir l'aperçu des classements.
  • L'installation est autorisée dans des parois qui ont une épaisseur et/ou densité similaire ou supérieure à celle du test, comme décrit dans la norme EN 1366-3.
1
2

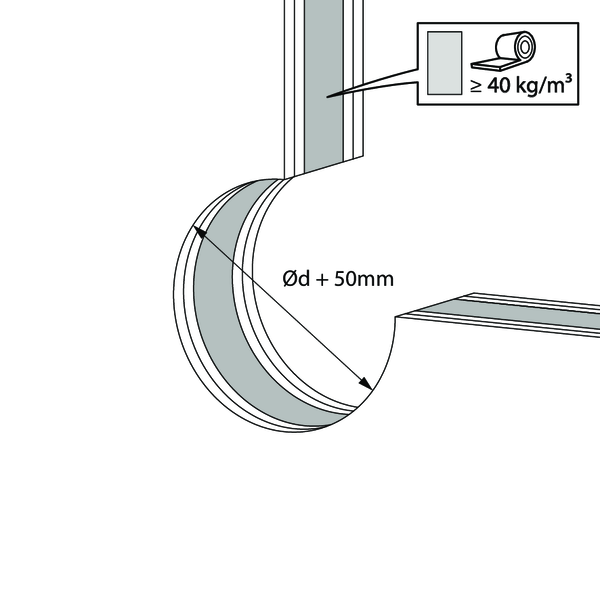

Prévoyez une ouverture Ød + 50 mm.
3

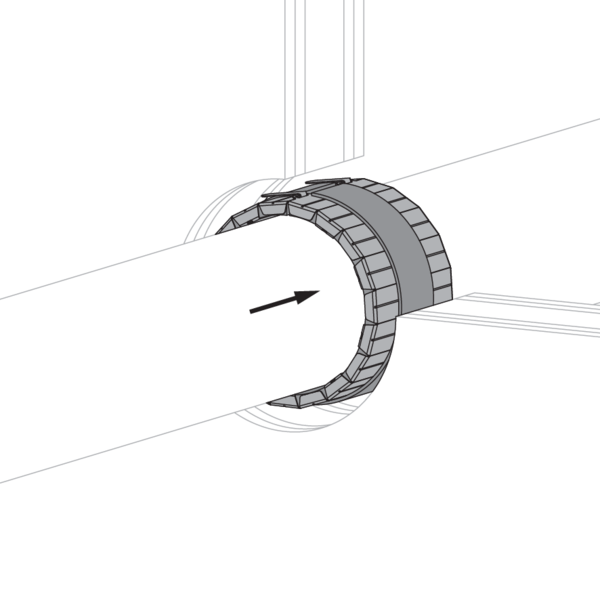

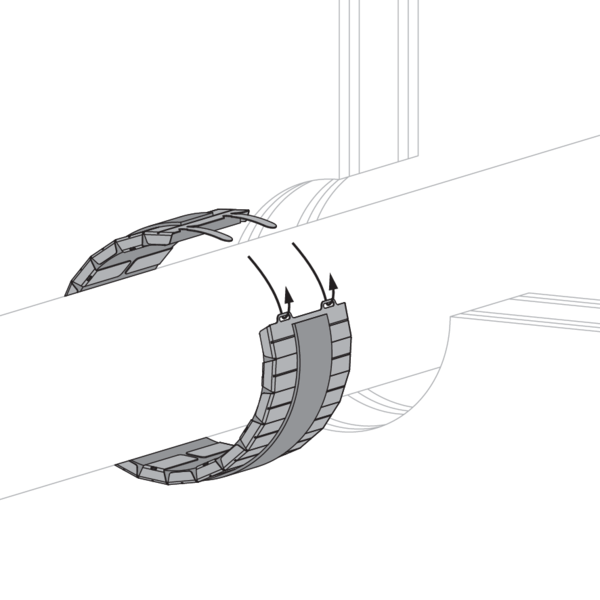

Pliez le manchon et montez-le autour du tuyau.
Insérez les languettes de fermeture dans les ouvertures prévues.
Repliez les languettes.
4
Centrez le manchon dans l'épaisseur de la paroi.
5

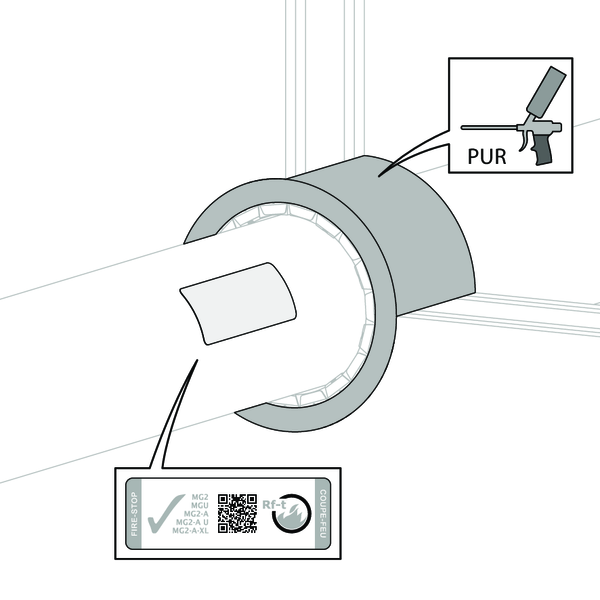

Resserrez la réservation à l’aide de mousse PUR classique.
Collez l’étiquette près du manchon.
6
Attention : Cette installation n’est pas valable pour les parois flexibles d’une largeur supérieure à 100 mm (par exemple 125 ou 150 mm). Le MG-U L125/L150 est utilisé à cette fin. Veuillez contacter Rf-t pour plus d’informations.
7
8

Montage en paroi massive et en paroi flexible (ossature métallique et plaques de plâtre), avec vis

Le produit a été testé et approuvé en :
  • voir l'aperçu des classements dans la Déclaration des Performances.
  • L'installation est autorisée dans des parois qui ont une épaisseur et/ou densité similaire ou supérieure à celle du test, comme décrit dans la norme EN 1366-3.
1
2
Prévoyez une ouverture de Ød + 27 mm minimum et Ød + 50 mm maximum pour diamètres de tuyau 32-75, Ød + 36 mm et Ød + 50 mm pour diamètres de tuyau 80-110, Ød + 40 mm et Ød + 50 mm pour diamètres de tuyau 125-160.
3

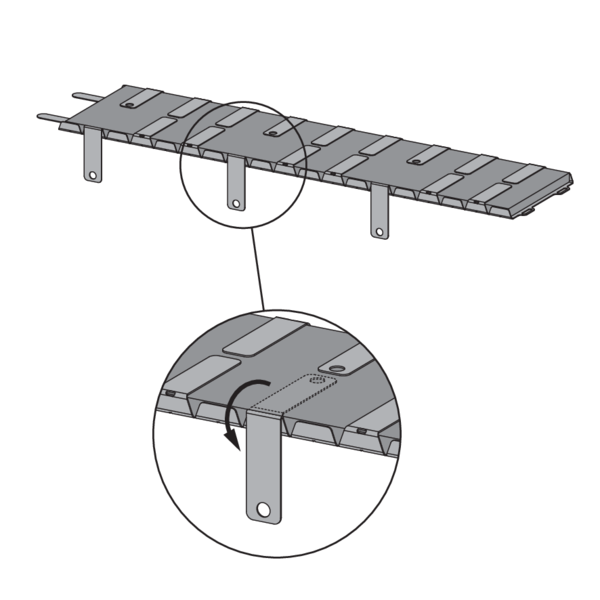

Pliez les plaques métalliques avec trous pré-percés à 270°.
4

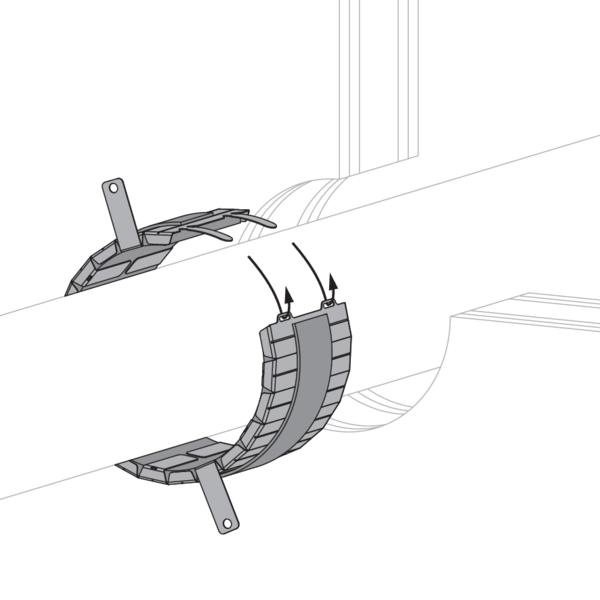

Pliez le manchon et montez-le autour du tuyau.
Insérez les languettes de fermeture dans les ouvertures prévues.
Repliez les languettes.
5

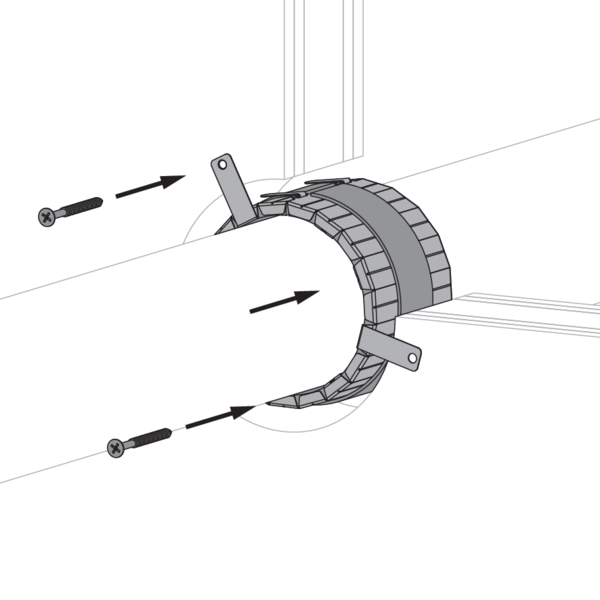

Centrez le manchon dans l'épaisseur de la paroi.
Fixez le manchon à l’aide des vis 5x50 mm pour paroi massive et 5x100 mm pour paroi flexible.
6

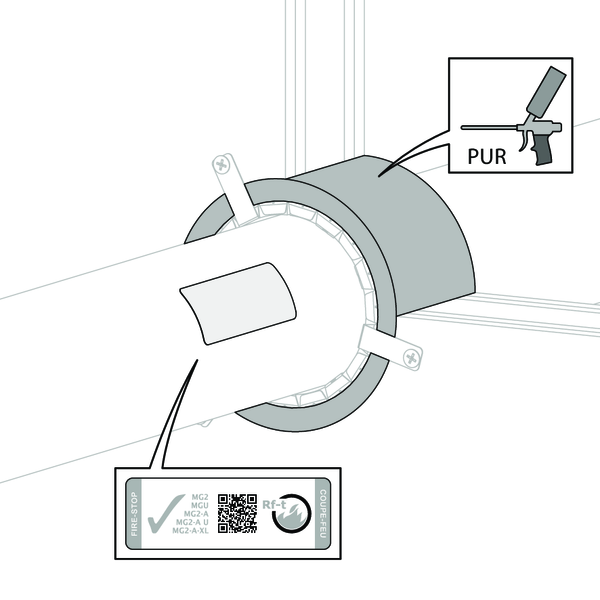

Resserrez la réservation à l’aide de mousse PUR classique.
Collez l’étiquette près du manchon.
7

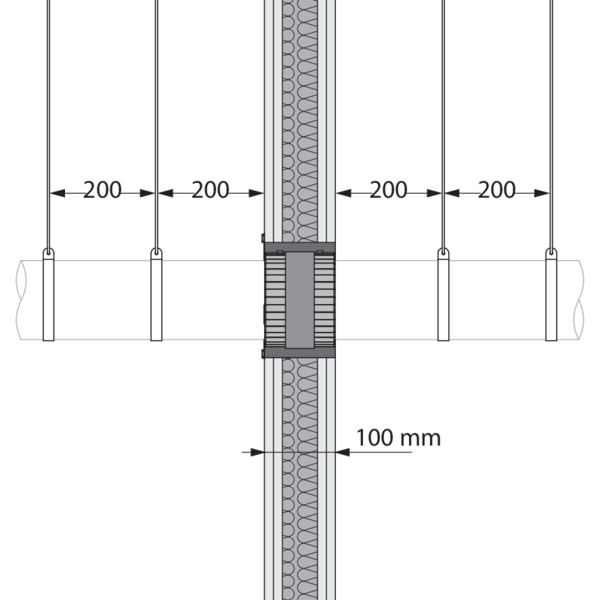

Attention : Cette installation n’est pas valable pour les parois flexibles d’une largeur supérieure à 100 mm (par exemple 125 ou 150 mm). Le MG-U L125/L150 est utilisé à cette fin. Veuillez contacter Rf-t pour plus d’informations.
8

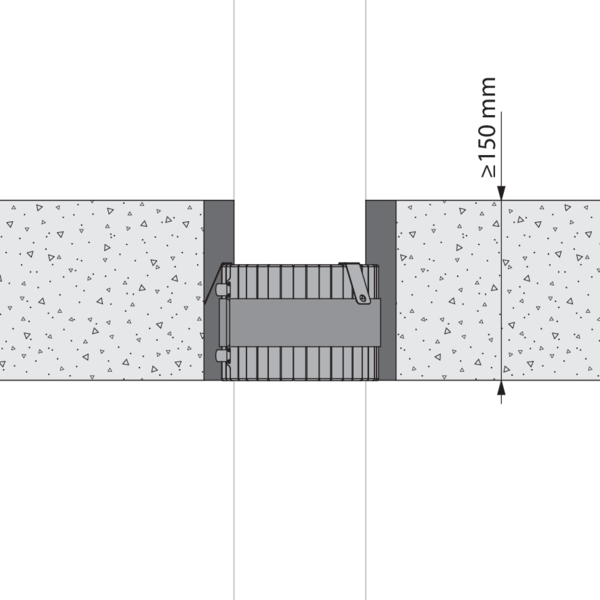

Montage en dalle massive, sans vis

Le produit a été testé et approuvé en :
  • voir l'aperçu des classements dans la Déclaration des Performances.
  • L'installation est autorisée dans des parois qui ont une épaisseur et/ou densité similaire ou supérieure à celle du test, comme décrit dans la norme EN 1366-3.
1

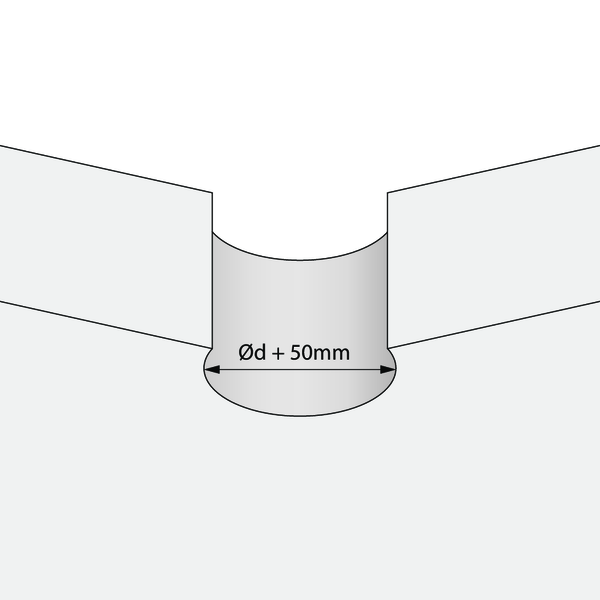

Prévoyez une ouverture Ød + 50 mm.
2

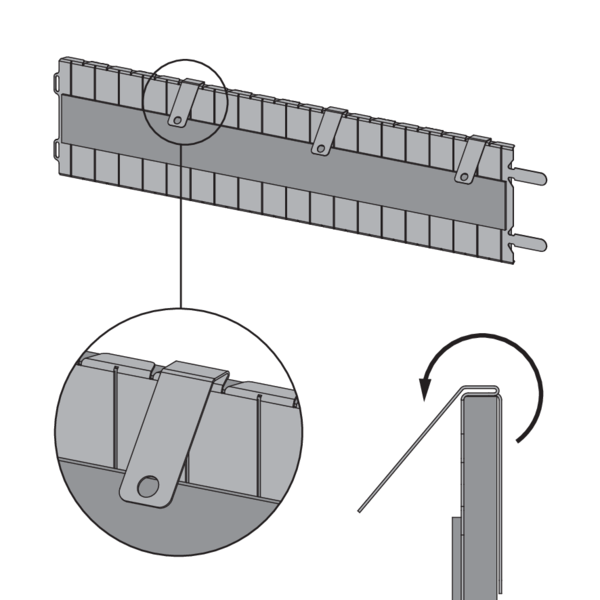

Pliez que les plaques métalliques avec trous pré-percés à 300 °.
3

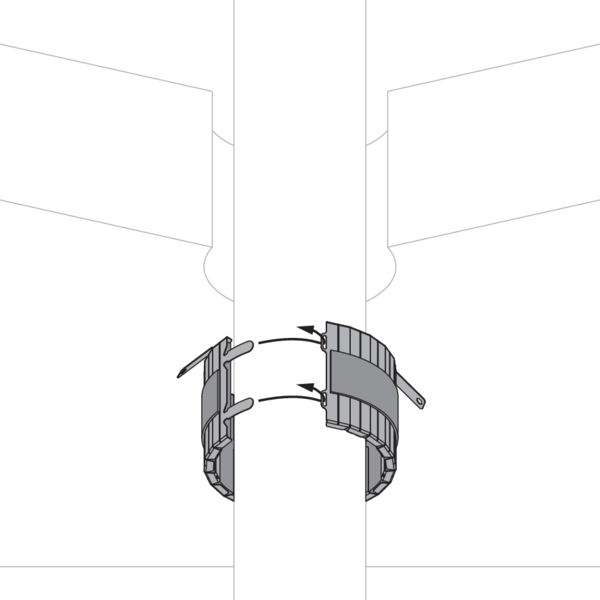

Pliez le manchon et montez-le autour du tuyau.
Insérez les languettes de fermeture dans les ouvertures prévues.
Repliez les languettes.
4

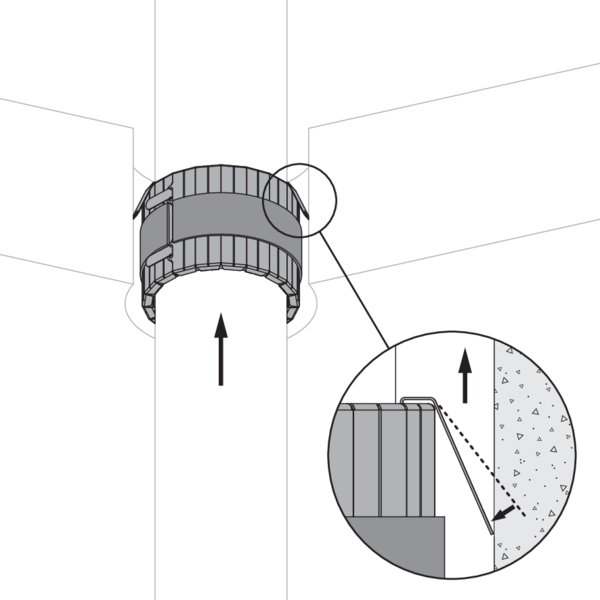

Glissez le manchon dans l’ouverture jusqu'à la hauteur du plafond.
5

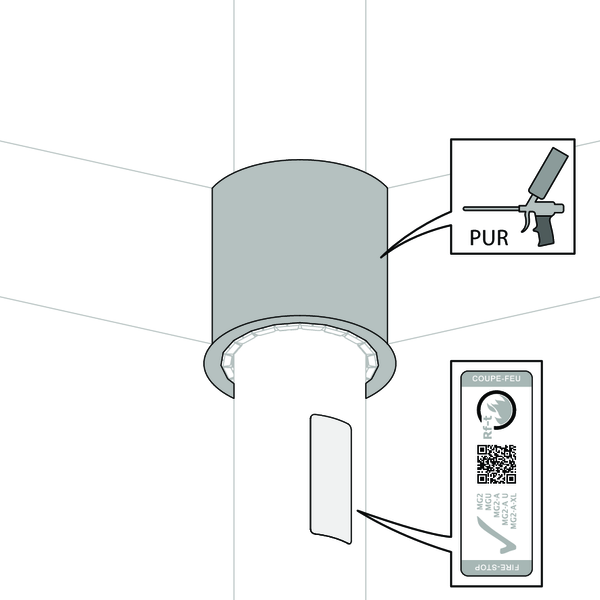

Resserrez la réservation à l’aide de mousse PUR classique.
Collez l’étiquette près du manchon.
6

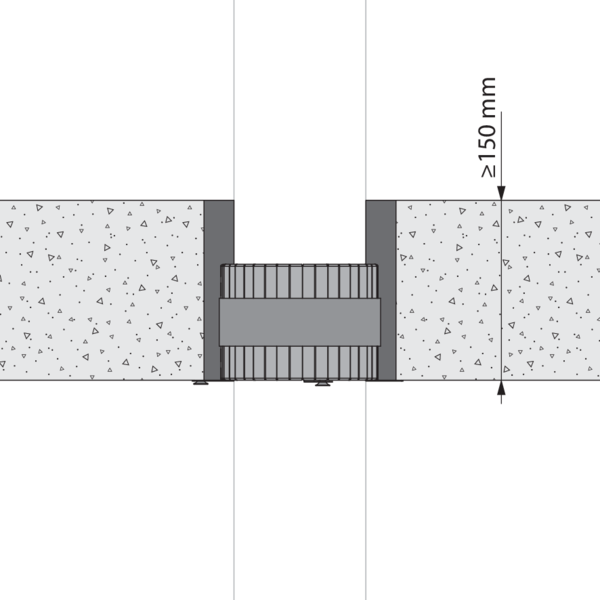

Montage en dalle massive, avec vis

Le produit a été testé et approuvé en :
  • voir l'aperçu des classements dans la Déclaration des Performances.
  • L'installation est autorisée dans des parois qui ont une épaisseur et/ou densité similaire ou supérieure à celle du test, comme décrit dans la norme EN 1366-3.
1

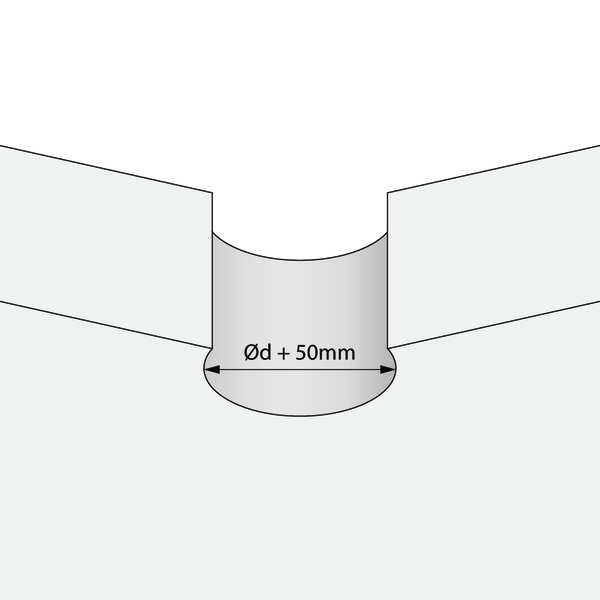

Prévoyez une ouverture Ød + 50 mm.
2
Pliez les plaques métalliques avec trous pré-percés à 270°.
3

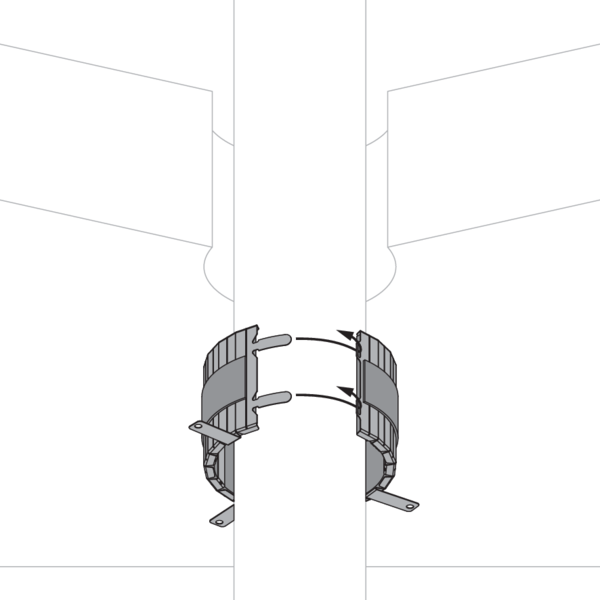

Pliez le manchon et montez-le autour du tuyau.
Insérez les languettes de fermeture dans les ouvertures prévues.
Repliez les languettes.
4
Glissez le manchon dans l’ouverture jusqu'à la hauteur du plafond.
5

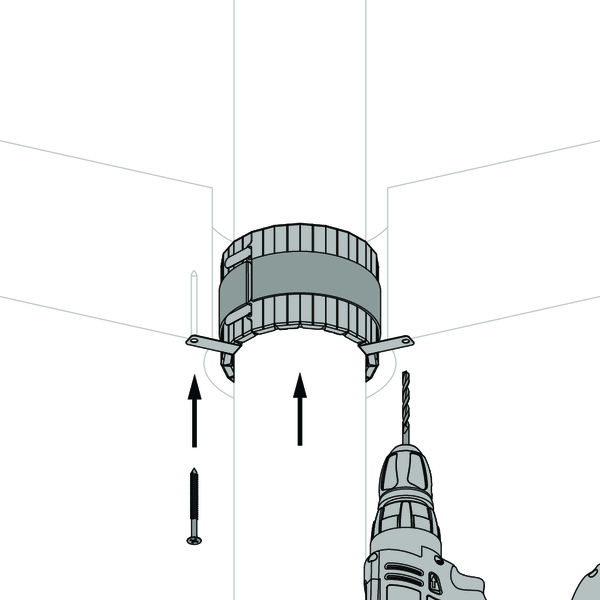

Fixez le manchon à l’aide des vis 5x70 mm.
6

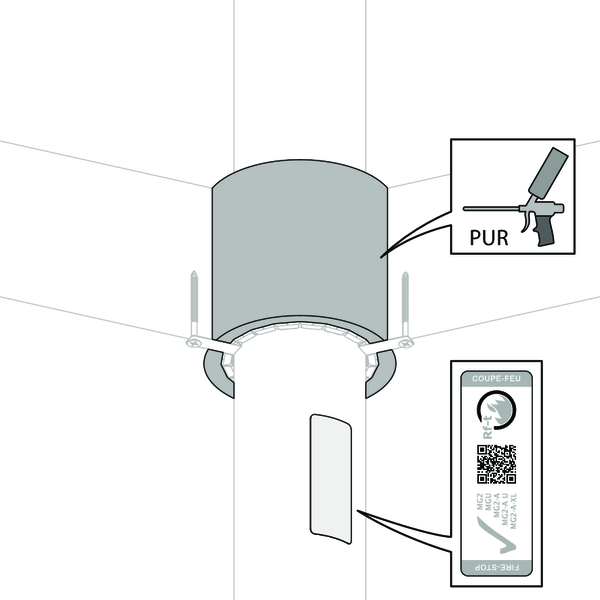

Resserrez la réservation à l’aide de mousse PUR classique.
Collez l’étiquette près du manchon.

Remarques générales

  • L'installation doit être conforme au rapport de classement et à la notice technique.

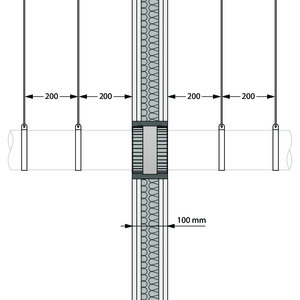

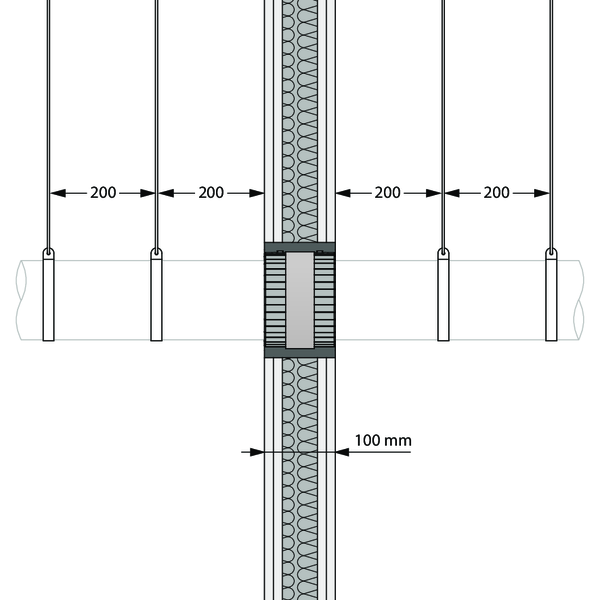

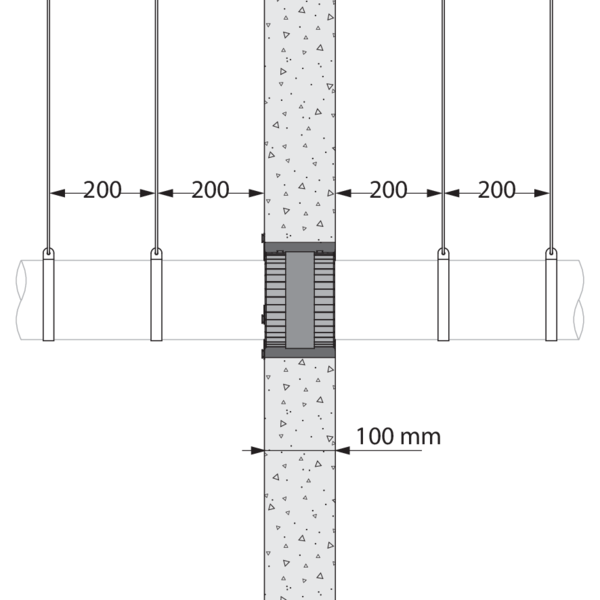

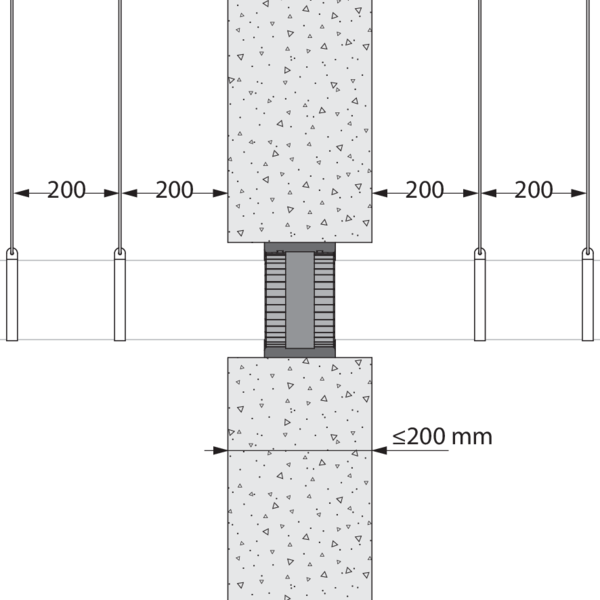

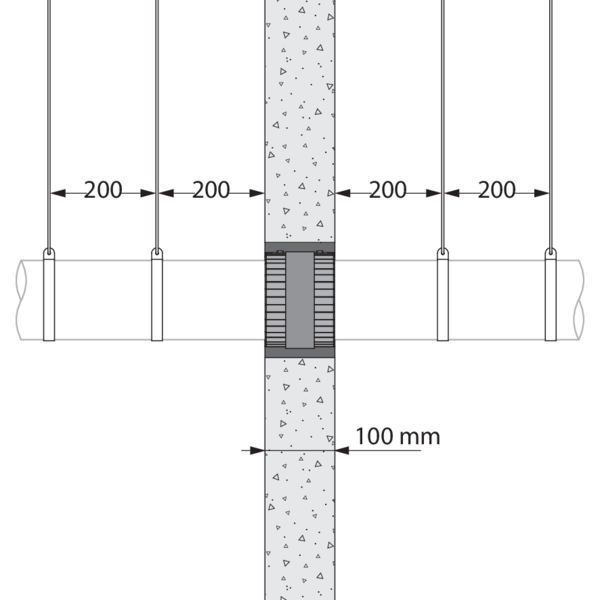

  • Le tuyau doit être supporté afin de pouvoir garantir le bon fonctionnement du colmatage lors d’un incendie. Les supports et fixations seront réalisés suivant les règles de l’art.

Remarques spécifiques aux produits

  • Regardez notre vidéo d'installation sur www.rft.eu/VIDEO-MG-U (ou scannez le code QR sur la couverture de la brochure du produit).
