GE120-XL - Installation

Montage en paroi massive

Le produit a été testé et approuvé en :
  • Béton cellulaire ≥ 100 mm | EI 120 (ve i o) | Plâtre / Ytocol | Type de pose : encastré, lamelles horizontales | 200x500 mm / 900x200 mm ≤ GE120-XL ≤ 1200x800 mm
  • Béton cellulaire ≥ 100 mm | EW 120 (ve i o) | Plâtre / Ytocol | Type de pose : encastré, lamelles horizontales | 200x500 mm / 900x200 mm ≤ GE120-XL ≤ 1200x800 mm
  • Béton cellulaire ≥ 100 mm | EI 180 (ve i o) | Plâtre / Ytocol | Type de pose : encastré en bas de paroi, lamelles horizontales | 200x500 mm / 900x200 mm ≤ GE120-XL ≤ 1200x800 mm
  • Béton cellulaire ≥ 100 mm | EW 120 (ve i o) | Plâtre / Ytocol | Type de pose : encastré en bas de paroi, lamelles horizontales | 200x500 mm / 900x200 mm ≤ GE120-XL ≤ 1200x800 mm
1

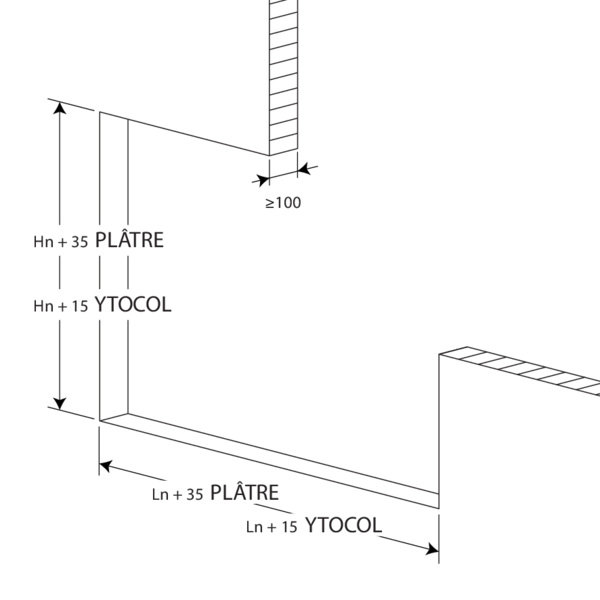

Prévoyez une réservation d'au moins = Ln x Hn dans la paroi.

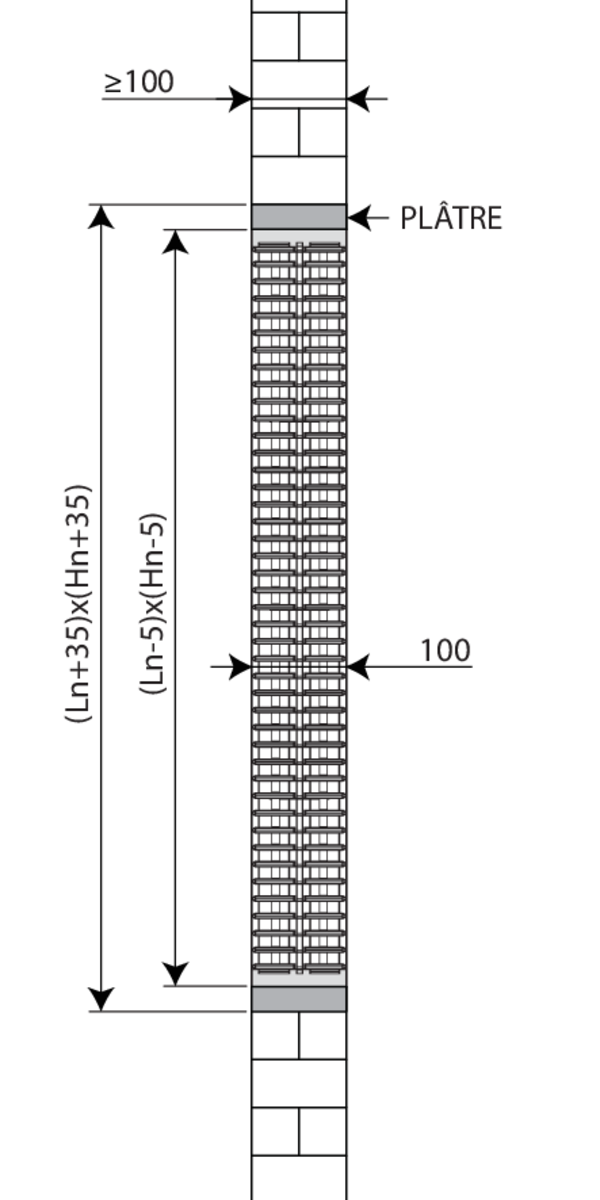

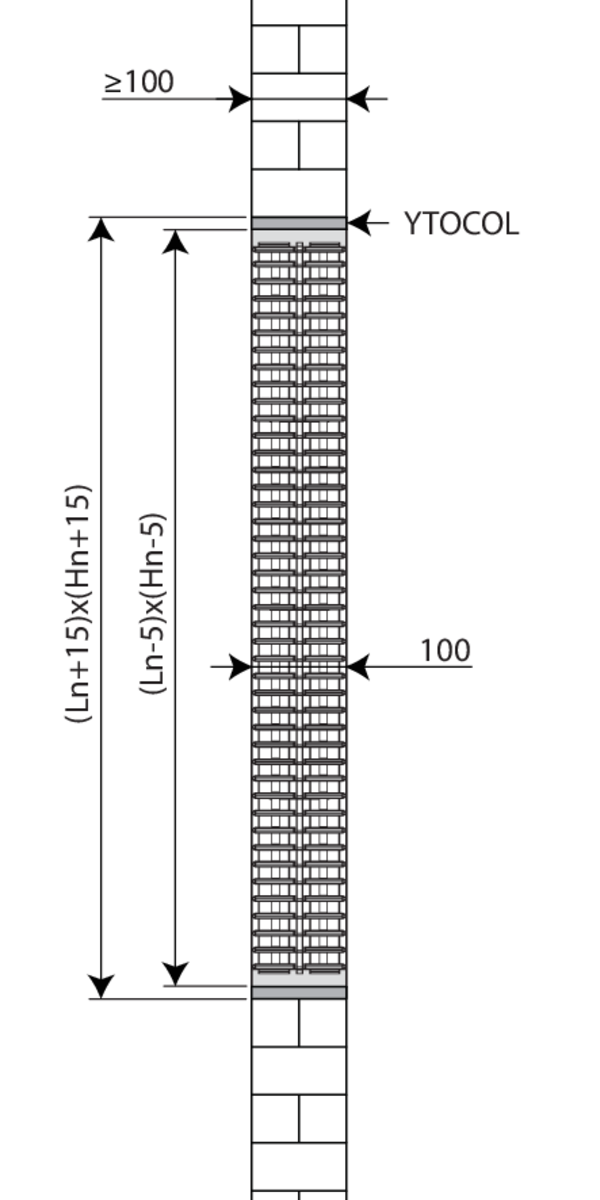

Maximale (Ln + 35) x (Hn + 35) pour plâtre et maximale (Ln + 15) x (Hn + 15) pour Ytocol.
2

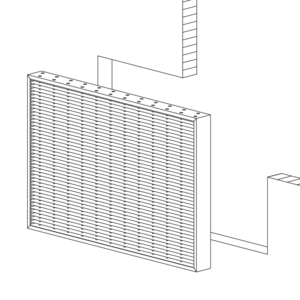

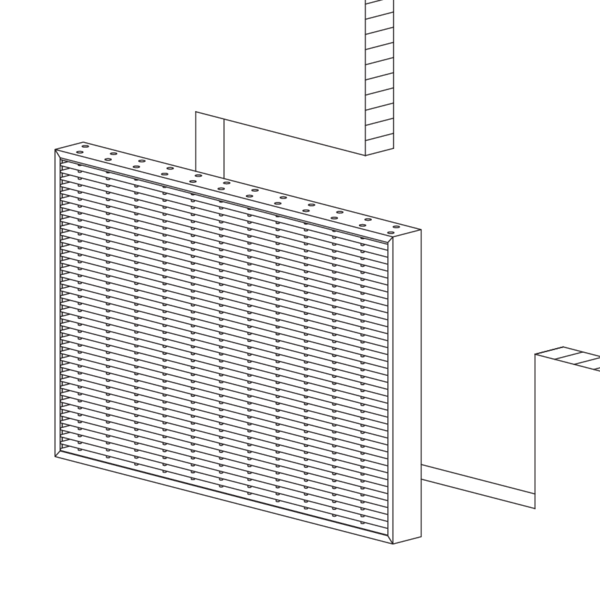

Posez la grille de ventilation dans la paroi.
Le produit doit être installé avec les lamelles en position horizontale.
3

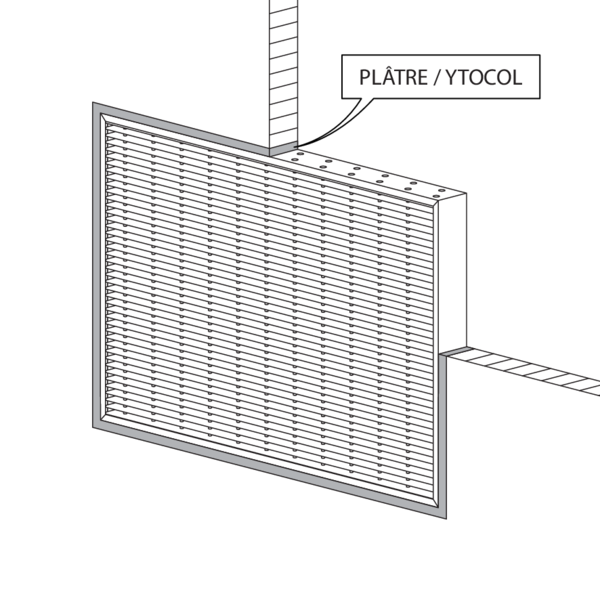

Remplissez le joint entre la grille et la paroi avec du plâtre ou Ytocol
4
5

Remarques générales

  • L'installation doit être conforme au rapport de classement et à la notice technique.
  • Les grilles coupe-feu Rf-t sont toujours testées dans des châssis de supports standardisés conformément à la EN 1634-1/EN 1364-1/EN 1364-2. Les résultats obtenus sont valables pour tous les châssis de supports similaires qui ont une résistance au feu, une épaisseur et une densité similaire ou supérieure à celles du test.
