CU2 - Clapet rectangulaire universel jusqu'à 120’

Clapet rectangulaire universel jusqu'à 120’
configurer

Clapet rectangulaire avec résistance au feu jusqu’à 120 minutes, disponible dans les dimensions les plus larges (y compris montage en batterie jusqu’à 3050x1650 mm).

avantages

  • Grandes dimensions
  • Nombreuses options et variantes
  • Montage en batterie testé en paroi massive
  • Variante disponible pour utilisation en atmosphères explosibles

Caractéristiques

  • Convient pour pose encastrée
  • Distance minimale autorisée
  • Approuvé pour montage en paroi massive, dalle massive, paroi légère (ossature métallique et plaques de plâtre), paroi carreaux de plâtre et panneaux sandwiches
  • Colmatage autorisé à l'aide de panneaux de laine minérale coupe-feu, également pour colmatage asymétrique
  • Étanchéité à l'air conformément à EN 1751 : classe ATC 4 (anciennement B), classe ATC 3 en option (anciennement C)
  • Testé conformément à EN 1366-2 jusqu'à 500 Pa
  • Mécanisme de commande entièrement hors du mur
  • Sans entretien
  • Pour applications intérieures
  • Température d'usage: max. 50°C
  • Dimensions intermédiaires sur demande
  • Attestation Hygiène pour CU2: H > 600 ou L > 800 (option lors de la commande)

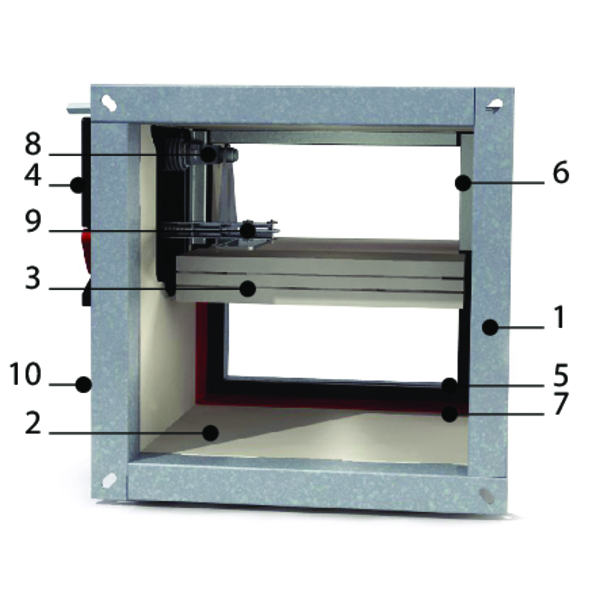

Composants

Composants
  1. Bride de raccordement PG30
  2. Tunnel en panneaux réfractaires
  3. Lame mobile
  4. Mécanisme de commande
  5. Étanchéité à froid
  6. Butée d’arrêt de la lame mobile
  7. Joint intumescent
  8. Transmission à blocage ouvert/fermé
  9. Fusible thermique
  10. Marquage du produit
