CU-LT - Dimensions
Gamme et dimensions
| ≥ | ≤ | |
|---|---|---|
| Hn\Ln [mm] | 200x100 | 800x600 |
- Dépassement transmission et mécanisme si Hn ≤ 150 mm

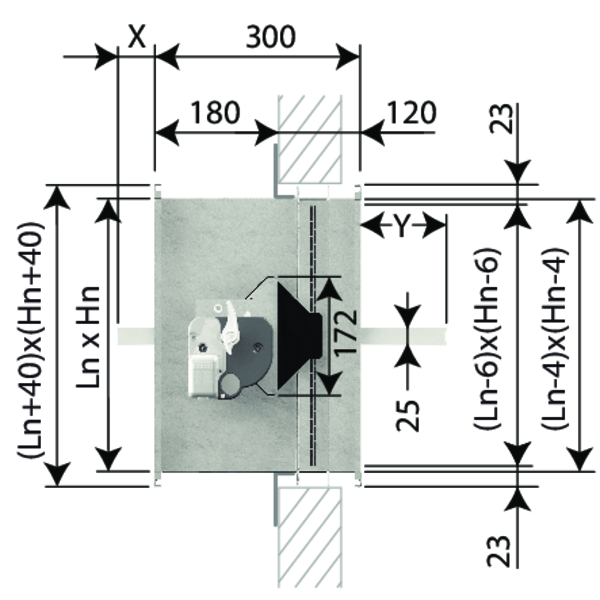

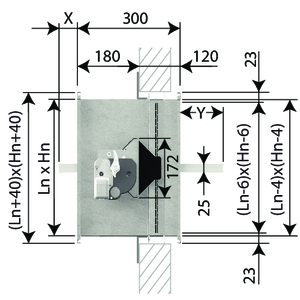

- Dépassement lame: X = du côté du mécanisme, Y = du côté mur
X= (Hn-6)/2 - 230
Y= (Hn-6)/2 - 70
| Hn [mm] | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 |
|---|---|---|---|---|---|---|---|---|---|---|
| x | - | - | - | - | - | - | - | 17 | 42 | 67 |
| y | 2 | 27 | 52 | 77 | 102 | 127 | 152 | 177 | 202 | 227 |
- Hn < 400 mm
| MFUSP | ONE (X) | BFL(T) | |
|---|---|---|---|
| P | 101 | 97 | 81 |
| Q | 122 | 136 | 80 |
| Z | 61 | 75 | 40 |
- Hn ≥ 400 mm
| MFUSP | ONE (X) | BFL(T) | |
|---|---|---|---|
| P | 101 | 97 | 81 |
| Q | 123 | 191 | 80 |
| Z | 28 | 27 | 40 |
Poids Faire défiler vers le bas/la droite pour voir tout le tableau
| Hn\Ln [mm] | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | kg | 3,2 | 3,6 | 4,0 | 4,3 | 4,7 | 5,1 | 5,5 | 5,8 | 6,2 | 6,6 | 6,9 | 7,3 | 7,7 |
| 150 | kg | 3,7 | 4,1 | 4,6 | 5,0 | 5,4 | 5,8 | 6,3 | 6,7 | 7,1 | 7,6 | 8,0 | 8,4 | 8,8 |
| 200 | kg | 4,2 | 4,7 | 5,2 | 5,6 | 6,1 | 6,6 | 7,1 | 7,6 | 8,1 | 8,5 | 9,0 | 9,5 | 10,0 |
| 250 | kg | 4,7 | 5,2 | 5,7 | 6,3 | 6,8 | 7,4 | 7,9 | 8,4 | 9,0 | 9,5 | 10,1 | 10,6 | 11,1 |
| 300 | kg | 5,2 | 5,7 | 6,3 | 6,9 | 7,5 | 8,1 | 8,7 | 9,3 | 9,9 | 10,5 | 11,1 | 11,7 | 12,3 |
| 350 | kg | 5,6 | 6,3 | 6,9 | 7,6 | 8,2 | 8,9 | 9,5 | 10,2 | 10,8 | 11,5 | 12,1 | 12,8 | 13,4 |
| 400 | kg | 6,1 | 6,8 | 7,5 | 8,2 | 8,9 | 9,7 | 10,4 | 11,1 | 11,8 | 12,5 | 13,2 | 13,9 | 14,6 |
| 450 | kg | 6,6 | 7,4 | 8,1 | 8,9 | 9,7 | 10,4 | 11,2 | 11,9 | 12,7 | 13,5 | 14,2 | 15,0 | 15,8 |
| 500 | kg | 7,1 | 7,9 | 8,7 | 9,5 | 10,4 | 11,2 | 12,0 | 12,8 | 13,6 | 14,4 | 15,3 | 16,1 | 16,9 |
| 550 | kg | 7,6 | 8,4 | 9,3 | 10,2 | 11,1 | 11,9 | 12,8 | 13,7 | 14,6 | 15,4 | 16,3 | 17,2 | 18,1 |
| 600 | kg | 8,1 | 9,0 | 9,9 | 10,8 | 11,8 | 12,7 | 13,6 | 14,6 | 15,5 | 16,4 | 17,3 | 18,3 | 19,2 |
