SCV+90 - Installation

Commande : ouverture manuelle

1
2
Poussez les deux pattes d'arrêts pour débloquer les lames.
3
Encliquetez le fusible dans le support pour verrouiller les lames.

Commande : fermeture manuelle

1
2
Déclenchez (fermez) les lames en les poussant l'une vers l'autre et en exerçant une pression légère sur le fusible.
3

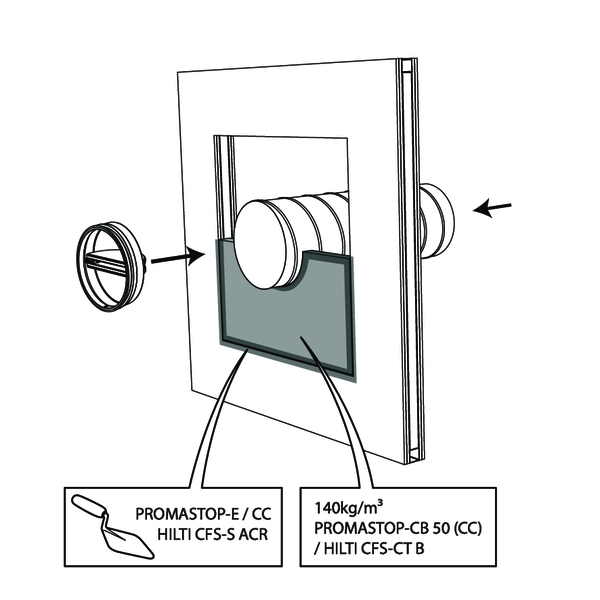

Montage en paroi massive et dalle massive, mortier de colmatage

Le produit a été testé et approuvé en :
  • Béton cellulaire ≥ 100 mm | EI 90 (ve i o) S - (300Pa) | Mortier | Type de pose : encastré en conduit traversant, 0-360° | SCV+90 Ø 100-200 mm
  • Béton cellulaire ≥ 150 mm | EI 90 (ho i o) S - (300Pa) | Mortier | Type de pose : encastré en conduit traversant, 0-360° | SC(V)+90
1
2
3

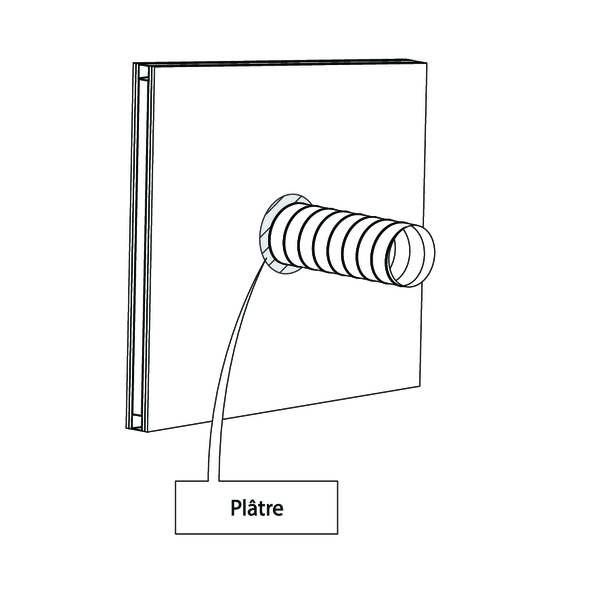

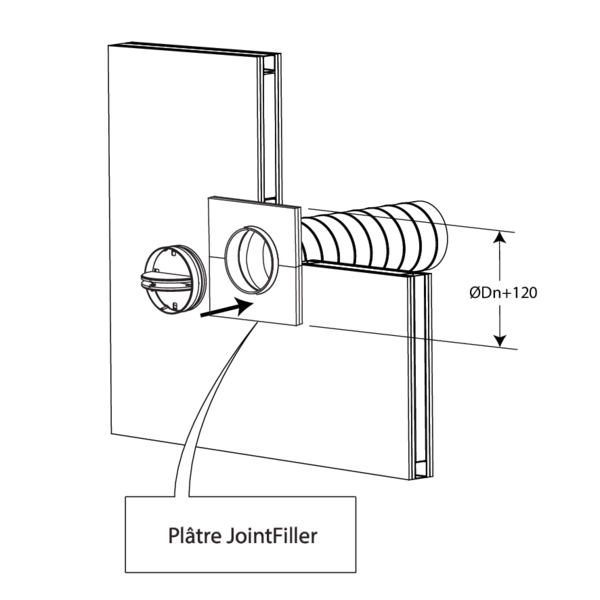

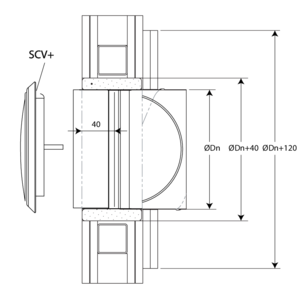

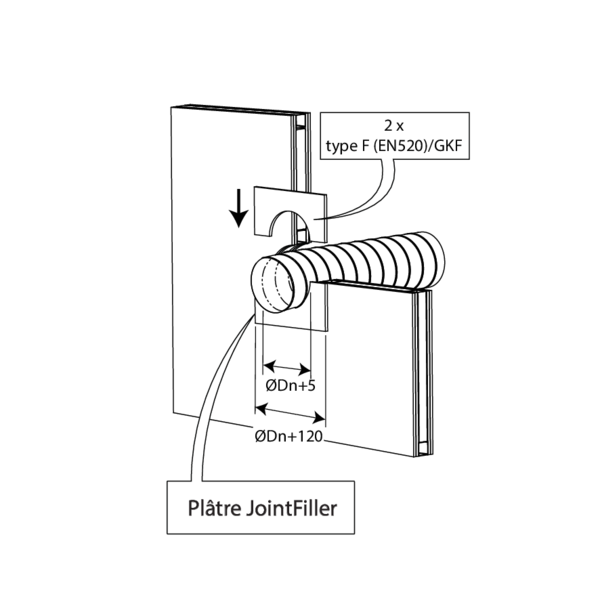

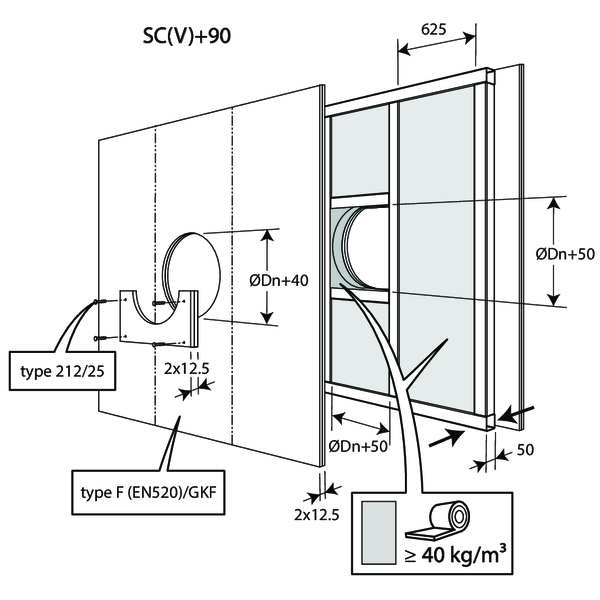

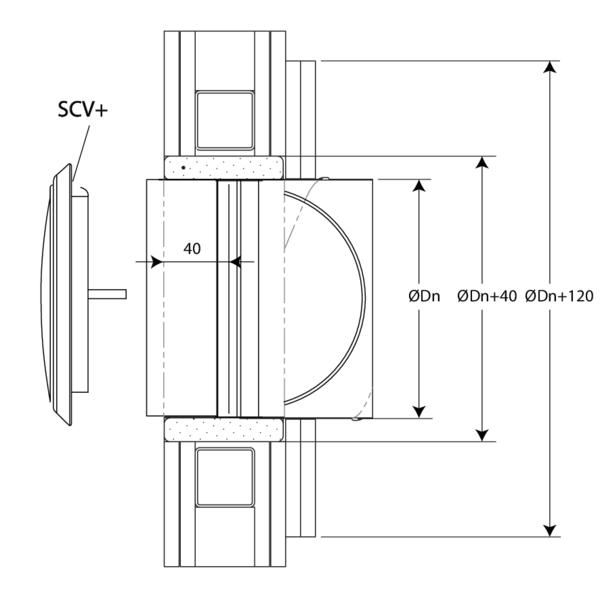

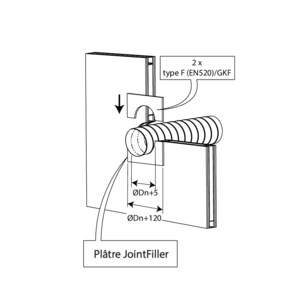

Montage en paroi flexible avec scellement en laine de roche, plâtre et talons applicable pour SC(V)+90

Le produit a été testé et approuvé en :
  • Ossature métallique et plaques de plâtre Type F (EN 520) ≥ 100 mm | EI 90 (ve i o) S - (300Pa) | Laine de roche ≥ 40 kg/m³ + plâtre + talons | Type de pose : encastré en conduit traversant, 0-360° | SC(V)+90
1
2
3
4
5

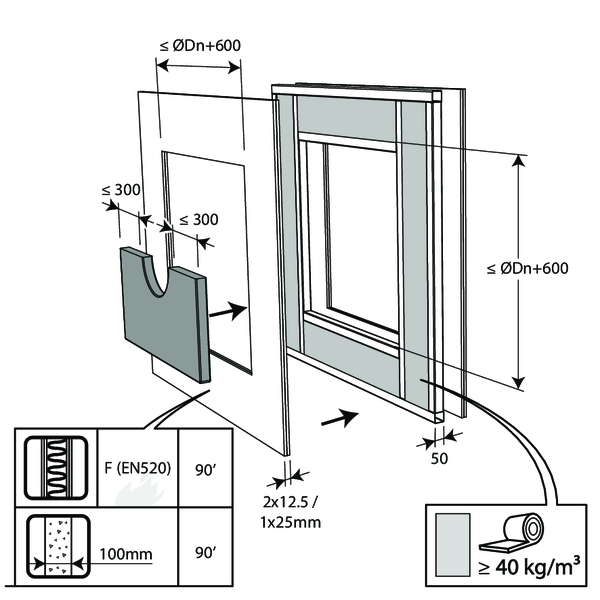

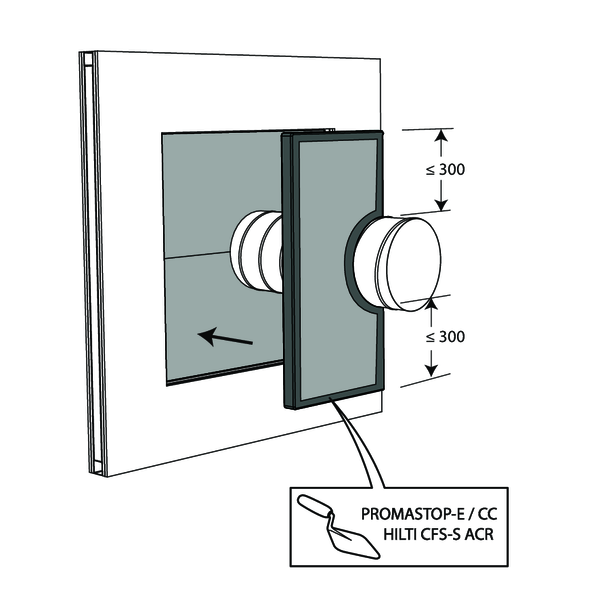

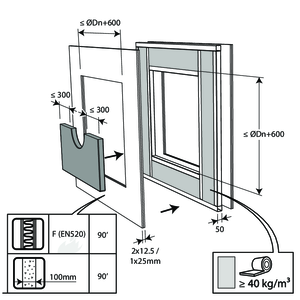

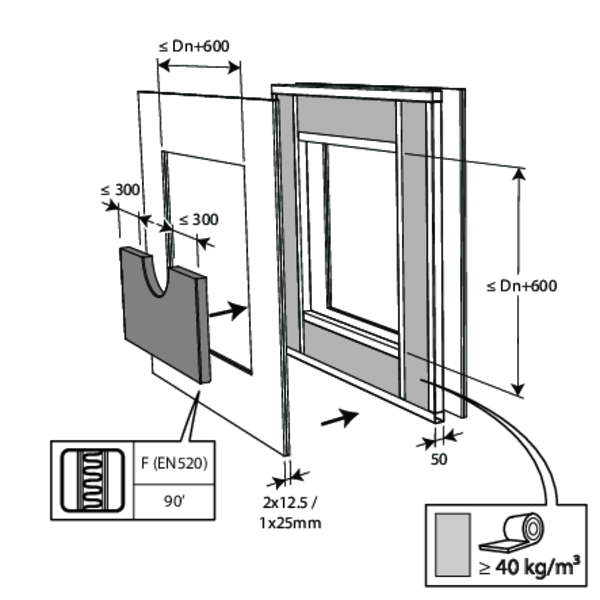

Montage en paroi flexible et massive, scellement avec des panneaux de laine de roche rigides et enduit - SC(V)+90

Le produit a été testé et approuvé en :
1
2

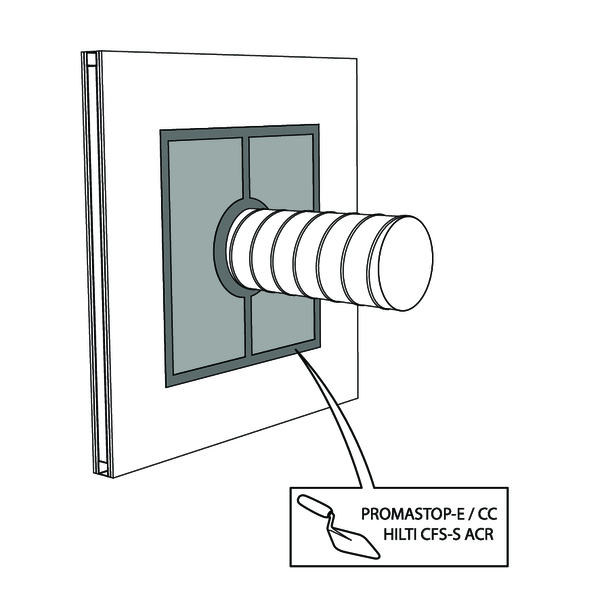

Le colmatage de l'ouverture dans la paroi autour de la gaine dans laquelle se trouve le clapet terminal s'effectue au moyen de 2 couches de panneaux de laine de roche d'épaisseur 50mm recouverte d'enduit coupe-feu sur une face (type PROMASTOP-CB 50 / PROMASTOP-CB/CC 50 / HILTI CFS-CT B).
3

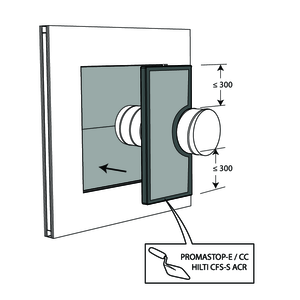

Les 2 couches sont posées à joints décalés et ces joints sont recouverts sur tout le contour du panneau d'enduit de type PROMASTOP-CC / HILTI CFS-S-ACR / Mulcol Multimastic SP.
4
5

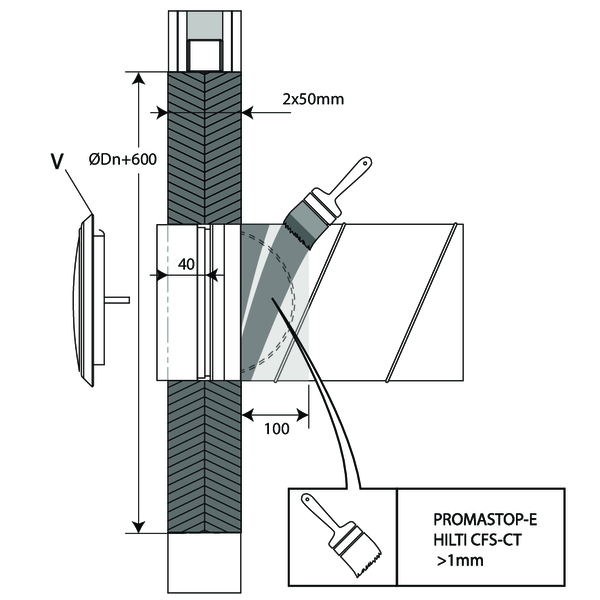

La gaine est recouverte d'une couche (>1,5 mm) d'enduit endothermique (type PROMASTOP-CC / HILTI CFS-CT) sur 100 mm du côté où la lame dépasse en position ouverte.
6
La gaine contenant le clapet ne doit pas être centrée dans la réservation (de dimensions maximales gaine + 600 mm). Une distance maximale de 400 mm doit être respectée par rapport au bord de la réservation.

Remarques générales

  • Vérifiez le libre mouvement de la lame mobile.
  • Le clapet terminal doit être accessible pour inspection et entretien.
  • Respectez les distances de sécurité par rapport aux autres éléments constructifs.

Remarques spécifiques aux produits

  • L'installation doit être conforme au rapport de classement et à la notice technique.
  • Les résultats obtenus dans les structures porteuses normalisées selon la norme EN 1366-2 s'appliquent également aux structures porteuses similaires dont la résistance au feu, l'épaisseur et la densité sont égales ou supérieures à celles de la structure porteuse de l'essai. Plus d'informations sur les structures porteuses normalisées : https://www.rft.eu/fr-be/page/contexte-legal/reglementation-europeenne/parois-normalisees
  • Sens de montage: avec l'axe orienté de 0 à 360°
  • Direction du flux d'air: indifférent
  • Si les manipulations ne se déroulent pas conformément à la présente notice, Rf-Technologies ne peut pas être tenu responsable et les conditions de garantie ne seront pas d'application!
