GE120-XL - Dimensions

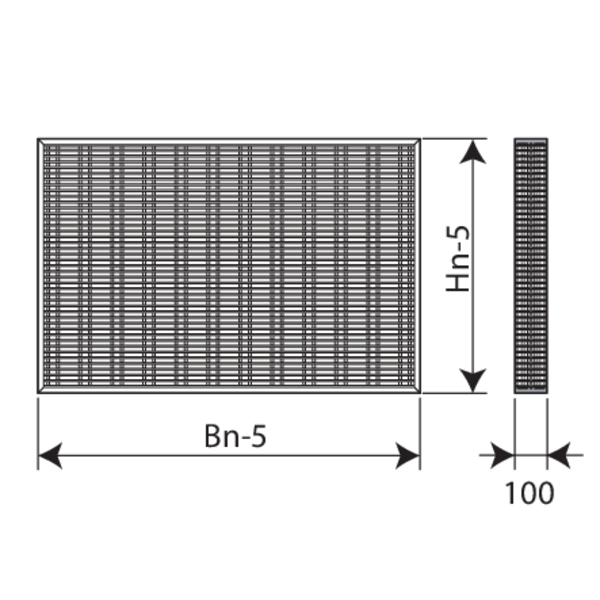

Range and dimensions
≥ | ≤ | |
---|---|---|
Hn\Wn [mm] | 900x200 | 1200x800 |
- Wn/Hn in steps of 100 mm
Weights Scroll down/right to view the entire table
Hn\Wn [mm] | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
200 | kg | - | - | - | - | - | - | - | 9,2 | 10,2 | 11,2 | 12,1 |
300 | kg | - | - | - | - | - | - | - | 13,3 | 14,7 | 16,1 | 17,5 |
400 | kg | - | - | - | - | - | - | - | 16,7 | 18,4 | 20,2 | 21,9 |
500 | kg | 5,7 | 7,8 | 10,0 | 12,1 | 14,3 | 16,4 | 18,6 | 20,8 | 22,9 | 25,1 | 27,2 |
600 | kg | 6,6 | 9,1 | 11,6 | 14,1 | 16,6 | 19,2 | 21,7 | 24,2 | 26,7 | 29,2 | 31,7 |
700 | kg | 7,7 | 10,7 | 13,6 | 16,5 | 19,4 | 22,4 | 25,3 | 28,2 | 31,1 | 34,1 | 37,0 |
800 | kg | 8,7 | 12,0 | 15,2 | 18,5 | 21,8 | 25,1 | 28,4 | 31,6 | 34,9 | 38,2 | 41,5 |
