CU2L

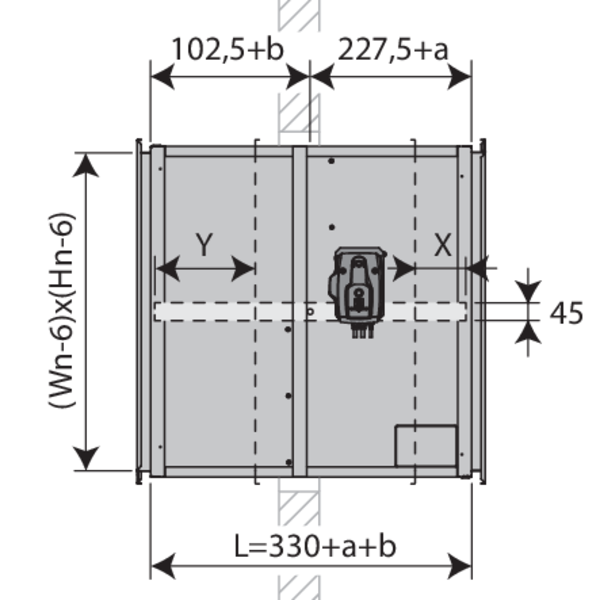

CU2L - Dimensions

Range and dimensions

	≥	≤
Hn\Wn [mm]	200x200	1500x1000

Extension: a = Hn/2-230 mm (on the side of the mechanism); b = Hn/2-100 mm (on the wall side)

X = Hn/2 – 274 mm
Y = Hn/2 – 148 mm

Hn < 300 mm

	CFTH	ONE(X)	BFL(T)	E/RMEX(T)
P	78	104	96	118
Q	180	191	110	95
Z	62	47	74	72,5

Hn ≥ 300 mm

	CFTH	ONE(X)	BFL(T)	BFN(T)	E/RMEX(T)
P	78	104	96	100	118
Q	180	191	110	110	95
Z	157	147	180	180	167,5

Weights Scroll down/right to view the entire table

Hn\Wn [mm]		200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500
200	kg	9,0	10,1	11,1	12,2	13,2	14,3	15,3	16,4	17,5	18,5	19,6	20,6	21,7	22,7	23,8	24,9	25,9	25,4	26,4	27,5	28,5	29,6	30,7	31,7	32,8	33,8	34,9
250	kg	10,0	11,1	12,2	13,4	14,5	15,6	16,7	17,9	19,0	20,1	21,2	22,4	23,5	24,6	25,7	26,8	26,4	27,5	28,6	29,7	30,9	32,0	33,1	34,2	35,3	36,5	37,6
300	kg	11,0	12,2	13,4	14,6	15,8	16,9	18,1	19,3	20,5	21,7	22,9	24,1	25,3	26,5	27,6	27,2	28,4	29,6	30,8	32,0	33,2	34,4	35,5	36,7	37,9	39,1	40,3
350	kg	12,2	13,5	14,8	16,0	17,3	18,6	19,8	21,1	22,4	23,6	24,9	26,2	27,4	28,7	28,4	29,6	30,9	32,2	33,4	34,7	36,0	37,2	38,5	39,8	41,0	42,3	43,6
400	kg	13,9	15,3	16,7	18,0	19,4	20,8	22,1	23,5	24,8	26,2	27,6	28,9	30,3	30,1	31,4	32,8	34,2	35,5	36,9	38,2	39,6	41,0	42,3	43,7	45,1	46,4	47,8
450	kg	15,7	17,2	18,7	20,1	21,6	23,1	24,5	26,0	27,4	28,9	30,4	31,8	31,7	33,2	34,6	36,1	37,5	39,0	40,5	41,9	43,4	44,8	46,3	47,8	49,2	50,7	52,2
500	kg	17,7	19,2	20,8	22,4	23,9	25,5	27,1	28,6	30,2	31,7	33,3	33,2	34,8	36,4	37,9	39,5	41,1	42,6	44,2	45,7	47,3	48,8	50,4	52,0	53,5	55,1	56,6
550	kg	19,8	21,4	23,1	24,7	26,4	28,1	29,7	31,4	33,0	34,7	34,7	36,4	38,1	39,7	41,4	43,0	44,7	46,3	48,0	49,7	51,3	53,0	54,6	56,3	58,0	59,6	61,3
600	kg	22,0	23,7	25,5	27,2	29,0	30,7	32,5	34,3	36,0	36,2	37,9	39,7	41,4	43,2	44,9	46,7	48,5	50,2	52,0	53,7	55,5	57,2	59,0	60,7	62,5	64,3	66,0
650	kg	24,3	26,2	28,0	29,9	31,7	33,6	35,4	37,3	37,5	39,4	41,2	43,1	44,9	46,8	48,7	50,5	52,4	54,2	56,1	57,9	59,8	61,6	63,5	65,3	67,2	69,0	70,9
700	kg	26,8	28,7	30,7	32,6	34,6	36,5	38,5	38,8	40,8	42,7	44,7	46,6	48,6	50,5	52,5	54,4	56,4	58,3	60,3	62,2	64,2	66,2	68,1	70,1	72,0	74,0	75,9
750	kg	29,4	31,4	33,5	35,5	37,6	39,6	40,1	42,1	44,2	46,2	48,3	50,3	52,4	54,4	56,5	58,5	60,6	62,6	64,7	66,7	68,8	70,8	72,9	74,9	76,9	79,0	81,0
800	kg	32,1	34,2	36,4	38,5	40,7	41,2	43,4	45,5	47,7	49,8	52,0	54,1	56,3	58,4	60,6	62,7	64,9	67,0	69,1	71,3	73,4	75,6	77,7	79,9	82,0	84,2	86,3
850	kg	35,0	37,2	39,4	41,7	42,3	44,6	46,8	49,1	51,3	53,6	55,8	58,1	60,3	62,5	64,8	67,0	69,3	71,5	73,8	76,0	78,3	80,5	82,7	85,0	87,2	89,5	91,7
900	kg	37,9	40,3	42,6	43,4	45,7	48,1	50,4	52,7	55,1	57,4	59,8	62,1	64,5	66,8	69,1	71,5	73,8	76,2	78,5	80,9	83,2	85,5	87,9	90,2	92,6	94,9	97,3
950	kg	41,1	43,5	44,3	46,8	49,2	51,7	54,1	56,5	59,0	61,4	63,9	66,3	68,8	71,2	73,6	76,1	78,5	81,0	83,4	85,8	88,3	90,7	93,2	95,6	98,0	100,5	102,9
1000	kg	44,3	45,3	47,8	50,3	52,9	55,4	57,9	60,5	63,0	65,6	68,1	70,6	73,2	75,7	78,3	80,8	83,3	85,9	88,4	90,9	93,5	96,0	98,6	101,1	103,6	106,2	108,7
