VUW120 - Einbau

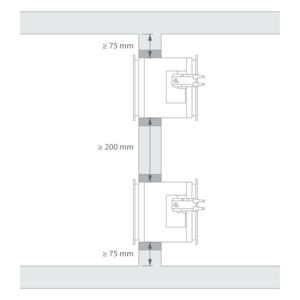

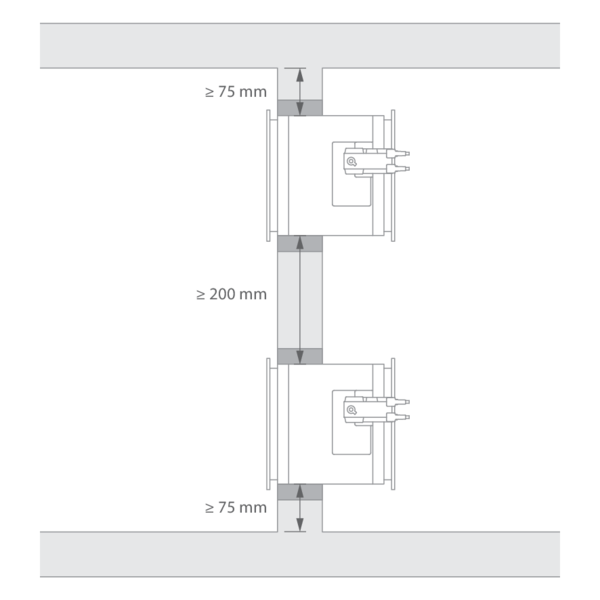

Einbau in massiver Wand

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
  • Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 100 mm | EI 120 (vew i o) S 1500 AA multi C10000 | Mörtel | Art der Installation: Einbau 0/180° | 300x300 mm ≤ VUW120 ≤ 1500x1000 mm
1

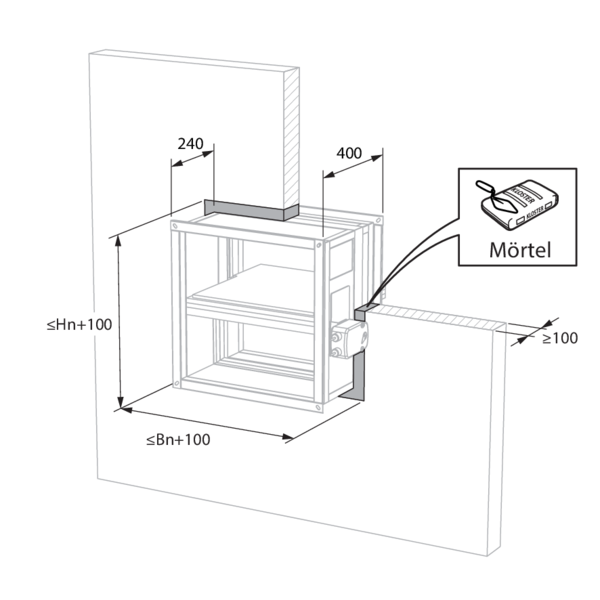

Bohren Sie die erforderlichen Öffnungen (Bn + 100 mm) x (Hn + 100 mm) in die Wand.
Setzen Sie die Klappe in die Öffnung ein.
Dichten Sie den Rest der Öffnung mit Standardmörtel ab.
2

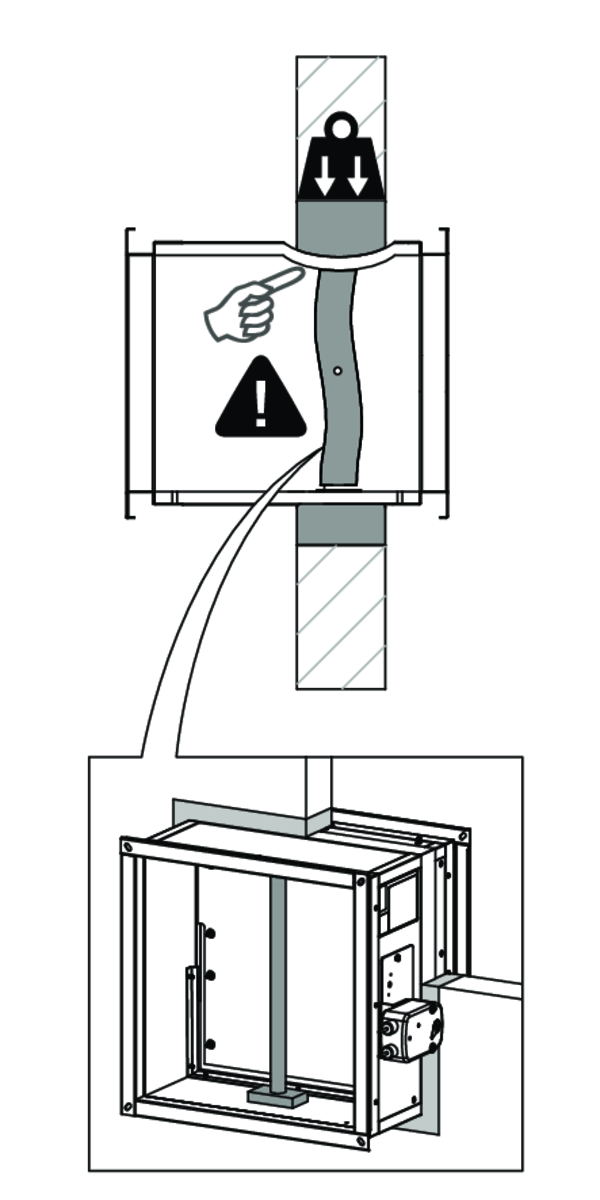

Stützen Sie das Gehäuse ab und blockieren Sie das Klappenblatt in der geschlossenen Position, um etwaige Verformungen während der Abbindezeit des Mörtels zu verhindern.
3
Prüfen Sie die Brandschutzklappe auf Beweglichkeit.

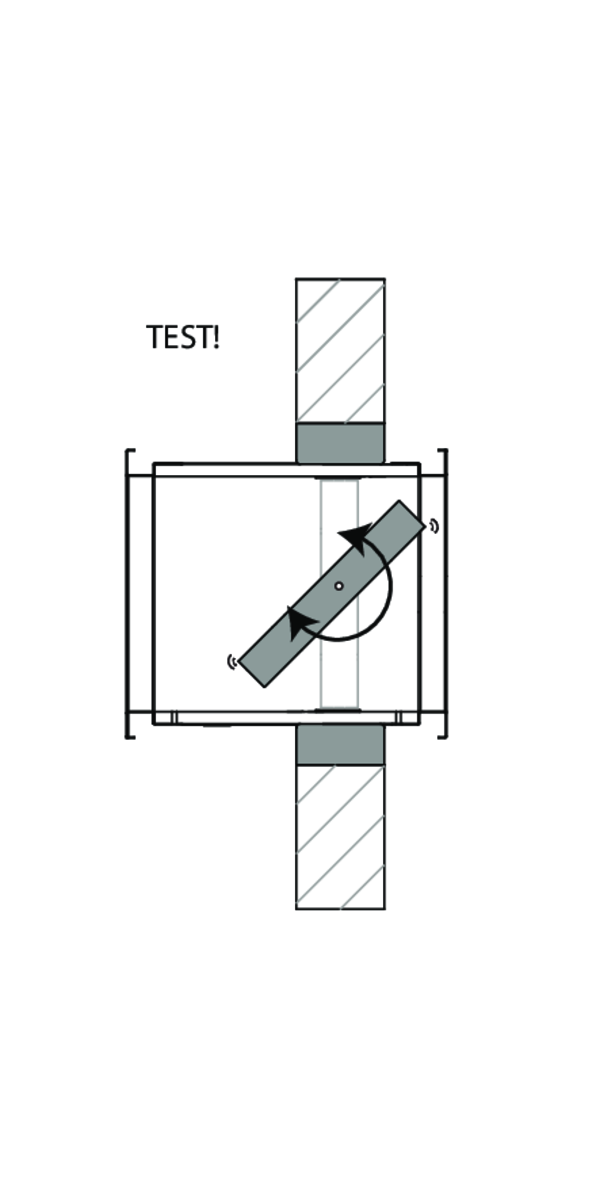

Führen Sie einen Test des Klappenblatt-Mechanismus durch.

Einbau in Lüftungskanäle, die durch mehrerer (multi) oder einen (single) Brandabschnitt laufen.

1

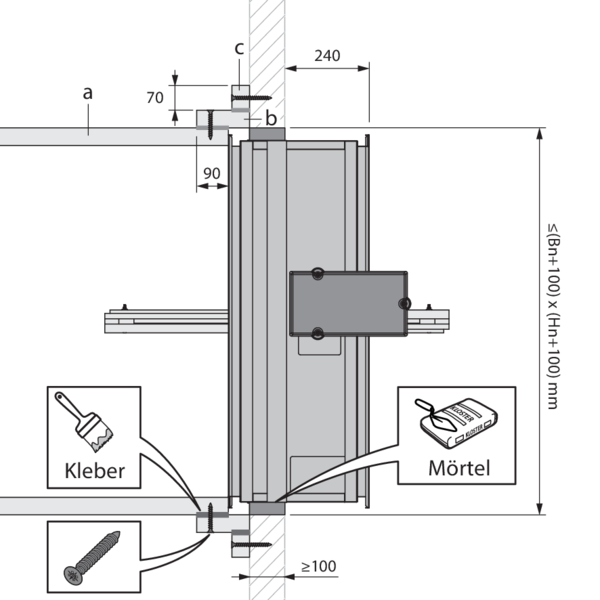

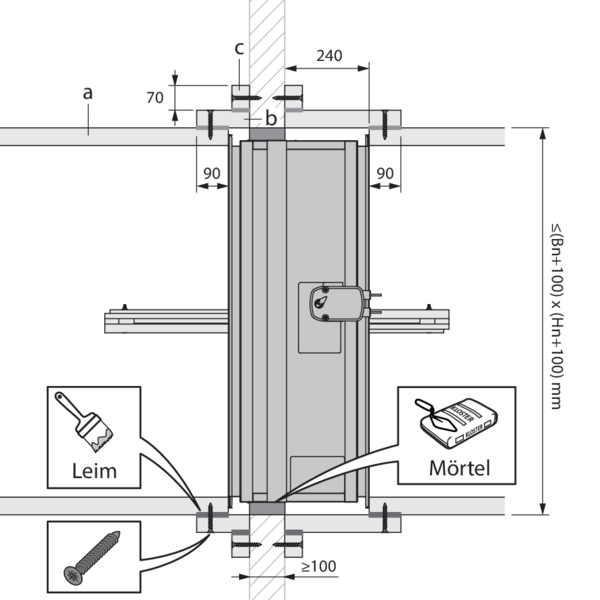

Die VUW120 ist für den Einbau in Entrauchungskanäle geeignet, die durch mehrere Brandabschnitte(a) laufen. Der Kanal aus feuerfestem Material mit einer Dicke von ≥ 50 mm wird gegen den Flansch der Klappe montiert. Ein Rahmen (b) aus dem gleichen feuerfesten Material mit einer Dicke von ≥ 50 mm, verbindet den Entrauchungskanal mit der Wand. Dieser Rahmen muss den Kanal mindestens 90 mm überlappen. Der Rahmen wird mit Schrauben (ø5x90 mm alle 150 mm) und dem zugehörigen Kleber gemäß der Herstellerangaben, mit dem Kanal verbunden. Ein zusätzlicher Kragen (c) mit einer Höhe von 70 mm, der aus demselben feuerfesten Material von ≥ 50 mm besteht, wird mit für diese Wand passende Schrauben befestigt.
Verwendetes Material: Promatect L500 ≥ 50 mm, Kleber: Promat K84, Schrauben: ø5x90 mit Gewinde
2
Schließen Sie bei Bedarf einen Kanal (Einfachabschnitt/single) mit dem Flansch PG30 an die VUW120 an. Der Antrieb darf in diesem Fall durch eine thermische Kapselung geschützt werden. Dies ist keine Voraussetzung für die Klassifizierung AA.

Einbau in Lüftungskanäle, die durch mehrerer (multi) Brandabschnitte laufen.

1

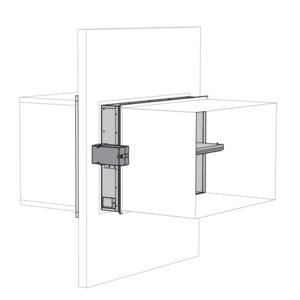

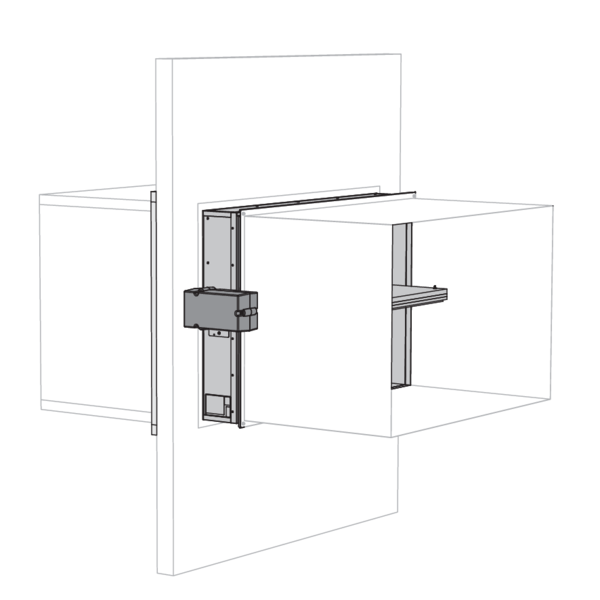

Die VUW120 ist für den Einbau in Entrauchungskanäle geeignet, die durch mehrere Brandabschnitte(a) laufen. Der Kanal aus feuerfestem Material mit einer Dicke von ≥ 50 mm wird beidseitig gegen den Flansch der Klappe montiert. Ein Rahmen (b) aus dem gleichen feuerfesten Material mit einer Dicke von ≥ 50 mm, verbindet den Entrauchungskanal mit der Wand. Dieser Rahmen muss den Kanal mindestens 90 mm überlappen. Die Rahmen werde mit Schrauben (ø5x90 mm alle 150 mm) und dem zugehörigen Kleber gemäß der Herstellerangaben, mit dem Kanal verbunden. Ein zusätzlicher Kragen (c) mit einer Höhe von 70 mm, der aus demselben feuerfesten Material von ≥ 50 mm besteht, wird mit für diese Wand passende Schrauben befestigt.
Verwendetes Material: Promatect L500 ≥ 50 mm, Kleber: Promat K84, Schrauben: ø5x90 mit Gewinde
2

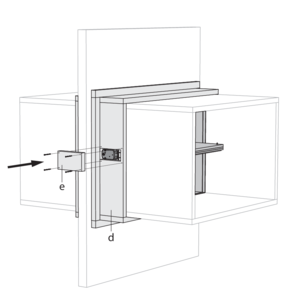

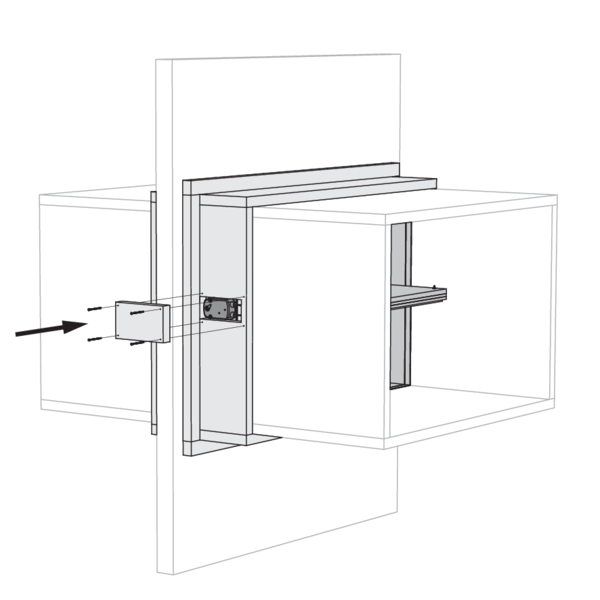

Auf der Seite an dem sich der Antrieb befindet, muss im Rahmen (d) eine Öffnung von 230 x 110mm für den Zugang zum Stellantrieb vorgesehen werden. Eine Abdeckplatte (e) von 280 x 210 mm aus dem gleichen feuerfesten Material, mit einer Dicke von 50 mm oder mehr, muss angefertigt werden. Diese wird zur Kapselung des Stellantriebs mit 4 Schrauben ø5x90 mm verwendet. Die Öffnung für das Stromkabel, ist mit einem Brandschutzmaterial abzuschotten.

Allgemeine Bemerkungen

  • Die Klappe muss entsprechend dem Klassifizierungsbericht und der Installationsanweisung installiert werden
  • Die Installation des Kanals muss mit dem vom Hersteller gelieferten Klassifizierungsbericht konform sein.
  • Achsausrichtung: siehe Leistungserklärung.
  • Vermeiden Sie ein Versperren der angrenzenden Entrauchungskanäle.
  • Prüfen Sie, ob sich das Klappenblatt frei bewegen kann.
  • Rf-t Entrauchungsklappen können an Kanälen angebracht werden, die nach EN 1366-8 und EN 1366-9 geprüft wurden und aus ähnlichen Materialien mit einer Feuerwiderstandsfähigkeit, Dicke und Dichte hergestellt sind, die denen der geprüften Materialien entspricht oder diese übertrifft.
  • Achtung: Beim Einbau sollte das Produkt sorgfältig gehandhabt und von allen Abdichtungsprodukten geschützt werden.
  • Achtung: Reinigen Sie die Installation vor der Inbetriebnahme von Staub und Schmutz.
  • Achtung: Achten Sie auf den Spielraum des Klappenblattes im Entrauchungskanal.
