VUW120

VUW120 - Abmessungen

Sortiment und Abmessungen

	≥	≤
Hn\Bn [mm]	300x300	1500x1000

Bn/Hn pro Schritt 50 mm

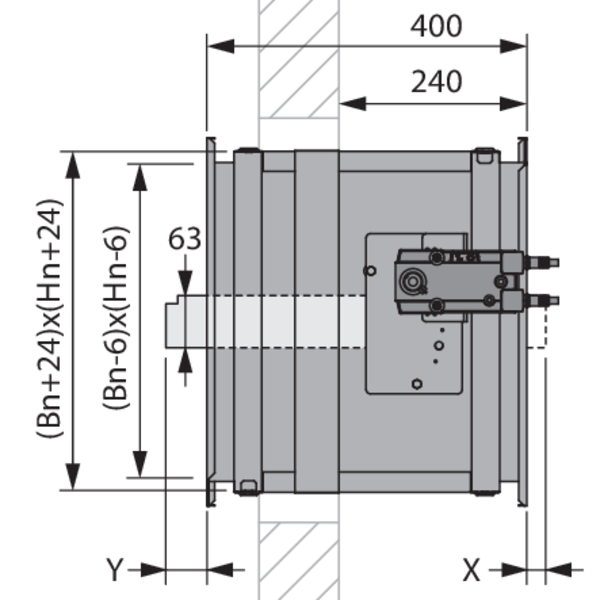

Klappenblattüberstand: X = auf der Seite des Mechanismus, Y = auf der Wandseite

X = Hn/2 – 274 mm
Y = Hn/2 – 148 mm

Hn [mm]	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000
x	-	-	-	-	-	1	26	51	76	101	126	151	176	201	226
y	2	27	52	77	102	127	152	177	202	227	252	277	302	327	352

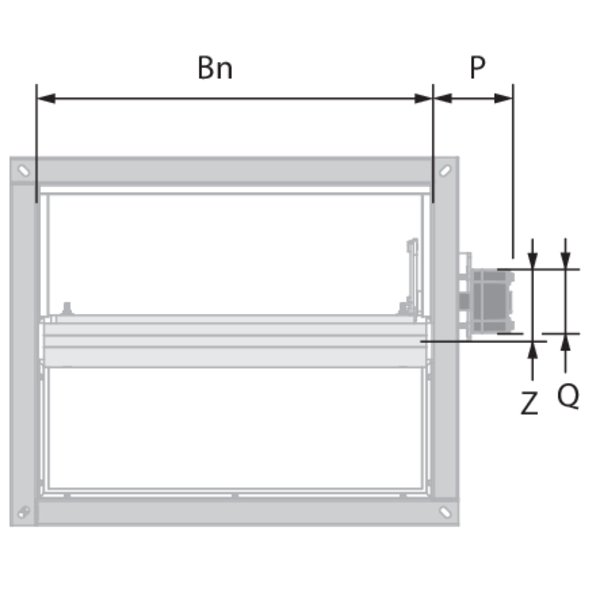

VUW120+BEN

	BEN
P	103
Q	90
Z	80

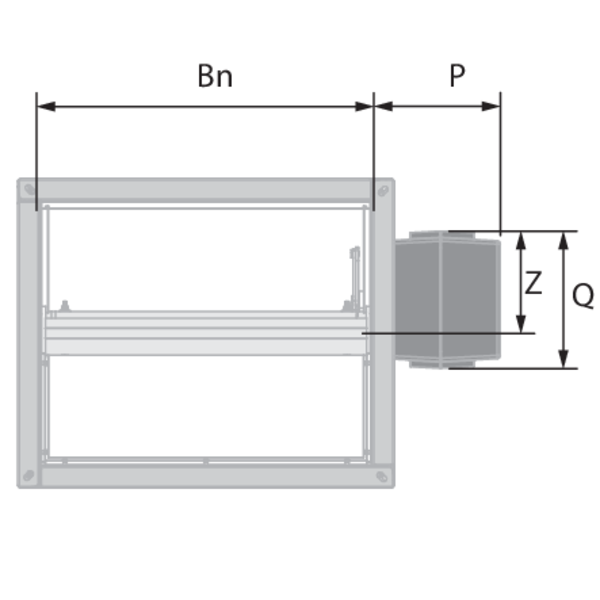

VUW120 + BLE + BOX

	BLE
P	193
Q	205
Z	152

Gewichte Benutzen Sie Bitte die Bildlaufleisten rechts und unten zum Ansehen der kompletten Liste

Hn\Bn [mm]		300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500
300	kg	15,4	17,0	18,5	20,1	21,6	23,2	24,7	26,3	27,8	29,4	30,9	32,5	34,0	35,6	37,1	38,7	40,2	41,8	43,3	44,9	46,4	48,0	49,5	51,1	52,6
350	kg	17,0	18,7	20,3	22,0	23,6	25,3	27,0	28,6	30,3	32,0	33,6	35,3	37,0	38,6	40,3	42,0	43,6	45,3	47,0	48,6	50,3	52,0	53,6	55,3	57,0
400	kg	18,5	20,3	22,0	23,8	25,6	27,4	29,2	31,0	32,7	34,5	36,3	38,1	39,9	41,7	43,4	45,2	47,0	48,8	50,6	52,3	54,1	55,9	57,7	59,5	61,3
450	kg	20,0	21,9	23,8	25,7	27,6	29,5	31,4	33,3	35,2	37,1	39,0	40,9	42,8	44,7	46,6	48,5	50,4	52,3	54,2	56,1	57,9	59,9	61,8	63,6	65,5
500	kg	21,5	23,5	25,5	27,5	29,5	31,6	33,6	35,6	37,6	39,6	41,6	43,6	45,7	47,7	49,7	51,7	53,7	55,7	57,8	59,8	61,8	63,8	65,8	67,8	69,8
550	kg	23,0	25,1	27,2	29,4	31,5	33,6	35,8	37,9	40,0	42,2	44,3	46,4	48,6	50,7	52,8	55,0	57,1	59,2	61,4	63,5	65,6	67,8	69,9	72,0	74,1
600	kg	24,4	26,7	28,9	31,2	33,4	35,7	37,9	40,4	42,7	44,9	47,2	49,4	51,7	53,9	56,2	58,4	60,7	62,9	65,2	67,4	69,7	71,9	74,2	76,4	78,7
650	kg	25,9	28,3	30,7	33,0	35,4	37,8	40,4	42,7	45,1	47,5	49,8	52,2	54,6	56,9	59,3	61,7	64,0	66,4	68,8	71,1	73,5	75,9	78,2	80,6	83,0
700	kg	27,4	29,9	32,4	34,9	37,4	40,1	42,6	45,1	47,5	50,0	52,5	55,0	57,5	60,0	62,4	64,9	67,4	69,9	72,4	74,8	77,3	79,8	82,3	84,8	87,3
750	kg	28,9	31,5	34,1	36,7	39,6	42,2	44,8	47,4	50,0	52,6	55,2	57,8	60,4	63,0	65,6	68,2	70,8	73,4	76,0	78,6	81,2	83,8	86,4	89,0	91,6
800	kg	30,4	33,2	35,9	38,8	41,5	44,3	47,0	49,7	52,4	55,1	57,8	60,6	63,3	66,0	68,7	71,4	74,1	76,9	79,6	82,3	85,0	87,7	90,4	93,1	95,9
850	kg	31,9	34,8	37,8	40,7	43,5	46,3	49,2	52,0	54,8	57,7	60,5	63,3	66,2	69,0	71,8	74,7	77,5	80,3	83,2	86,0	88,8	91,7	94,5	97,3	100,2
900	kg	33,4	36,6	39,6	42,5	45,5	48,4	51,4	54,3	57,3	60,2	63,2	66,1	69,3	72,3	75,2	78,2	81,1	84,1	87,0	89,9	92,9	95,9	98,8	101,7	104,7
950	kg	35,2	38,2	41,3	44,4	47,4	50,5	53,6	56,6	59,7	62,8	65,8	69,1	72,2	75,3	78,3	81,4	84,5	87,5	90,6	93,7	96,7	99,8	102,9	105,9	109,0
1000	kg	36,7	39,9	43,0	46,2	49,4	52,6	55,8	58,9	62,1	65,3	68,7	71,9	75,1	78,3	81,5	84,7	87,8	91,0	94,2	97,4	100,6	103,8	106,9	110,1	113,3
