KAMOUFLAGE AP 1V120 - Einbau
Elektrische Verkabelung
![1](/derived/PIM/PICS/V/INST/300_de-de_V_KAM AP_INST_ELECTR_1_ARRIVAL.png)

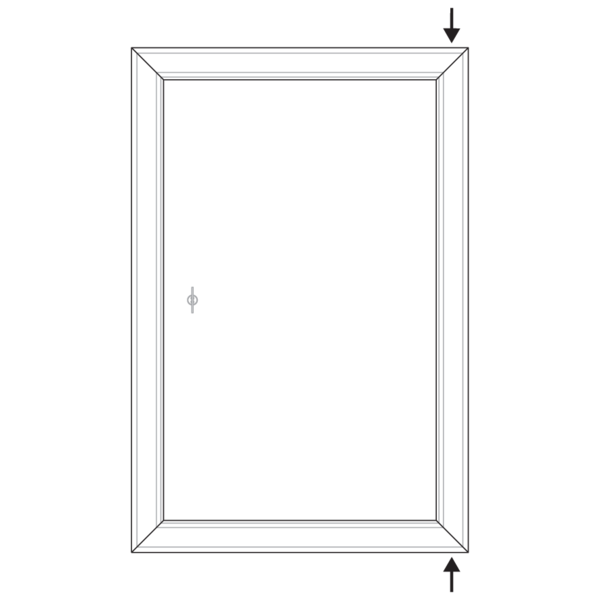

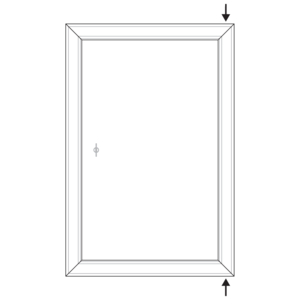

Die elektrische Versorgung kann über jede der 2 Ecken der Klappe am Seite Scharnier herangeführt werden.
![2](/derived/PIM/PICS/V/INST/300_de-de_V_KAM AP_INST_ELECTR_2_DRILL_TUNNEL.png)

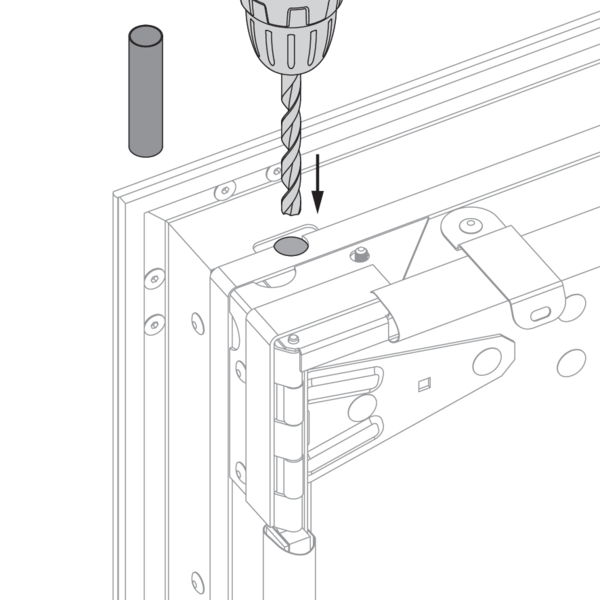

Bohren Sie an der gewählten Ecke ein Loch in das feuerfeste Material. Im verzinkten Teil der Klappe ist bereits eine entsprechende Aussparung vorhanden.
![3](/derived/PIM/PICS/V/INST/300_de-de_V_KAM AP_INST_ELECTR_3_HOLE_BOX.png)

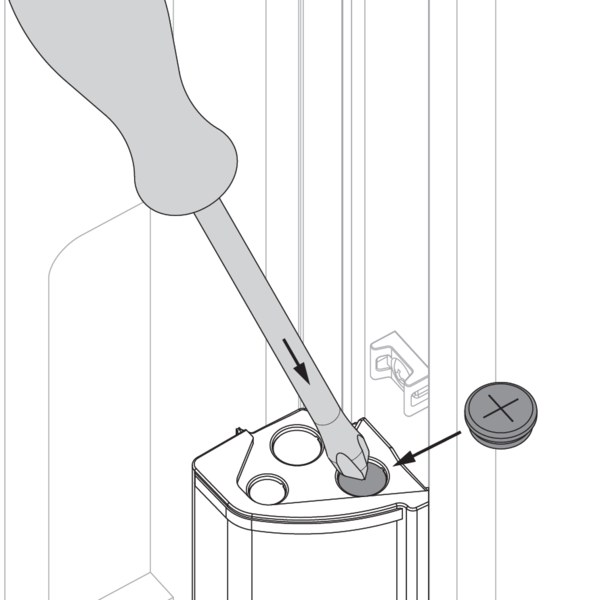

Stechen Sie eine Öffnung in die Anschlussdose. Setzen Sie die mit dem Produkt gelieferte Durchführungstülle ein.
![4](/derived/PIM/PICS/V/INST/300_de-de_V_KAM AP_INST_ELECTR_4_CABLING.png)

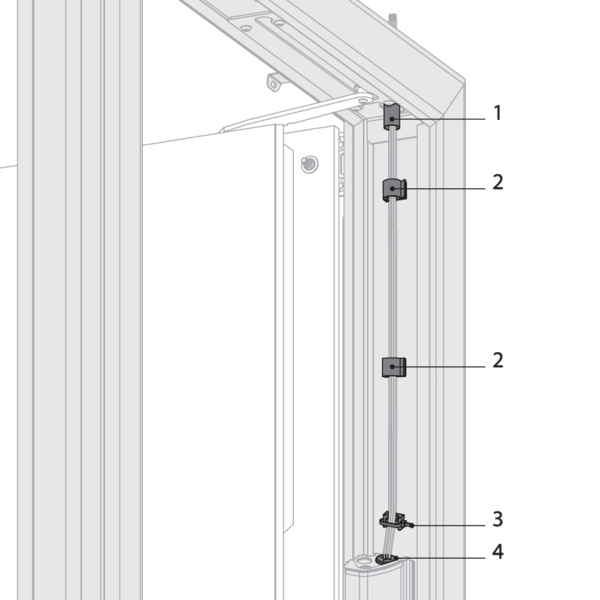

Führen Sie die Kabel durch die vorhandene Öffnung. Verwenden Sie die mitgelieferte Schutzhülle (1), die Befestigungsklammern (2) und die Kunststoffkabelschelle (3), um die Kabel am Rahmen zu befestigen. Führen Sie die Kabel zur Anschlussbox durch die Tülle (4) und schließen Sie diese gemäß dem elektrischen Anschlussplan an.
Achtung: Nach dem Durchführen und Befestigen der Kabel muss das gebohrte Loch im feuerfesten Material um die elektrische Versorgung herum mit feuerfestem Dichtmittel (z. B. BCM) abgedichtet werden.
Achtung: Nach dem Durchführen und Befestigen der Kabel muss das gebohrte Loch im feuerfesten Material um die elektrische Versorgung herum mit feuerfestem Dichtmittel (z. B. BCM) abgedichtet werden.

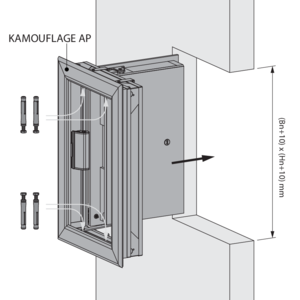

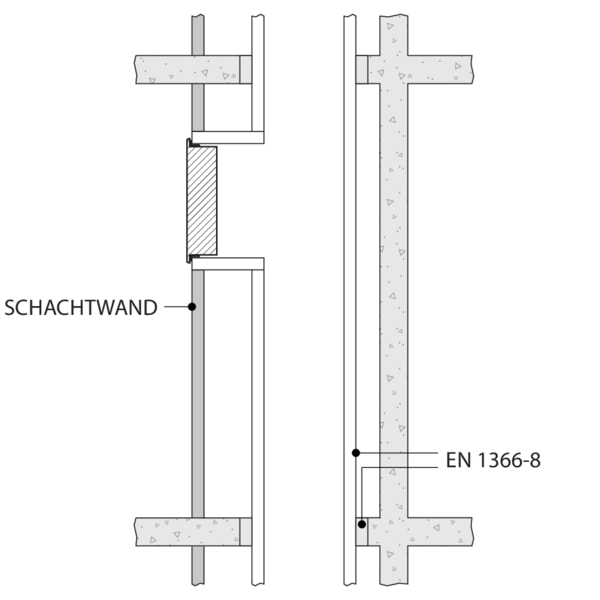

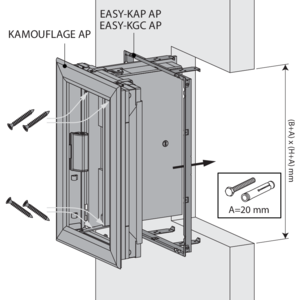

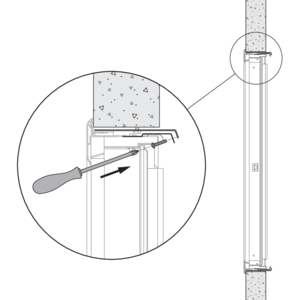

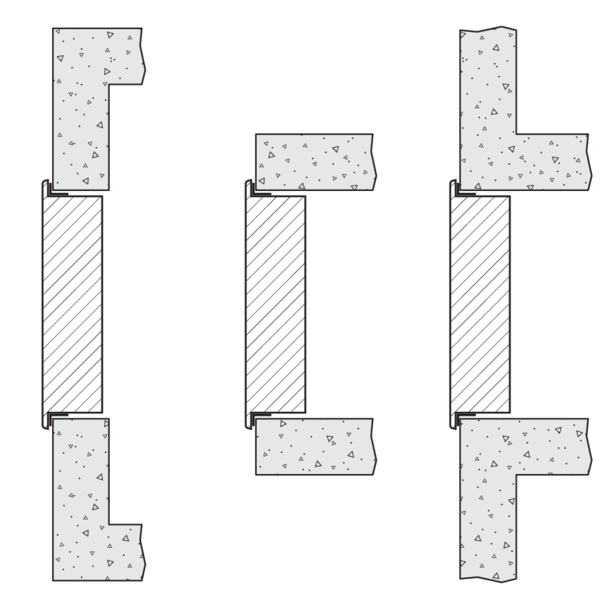

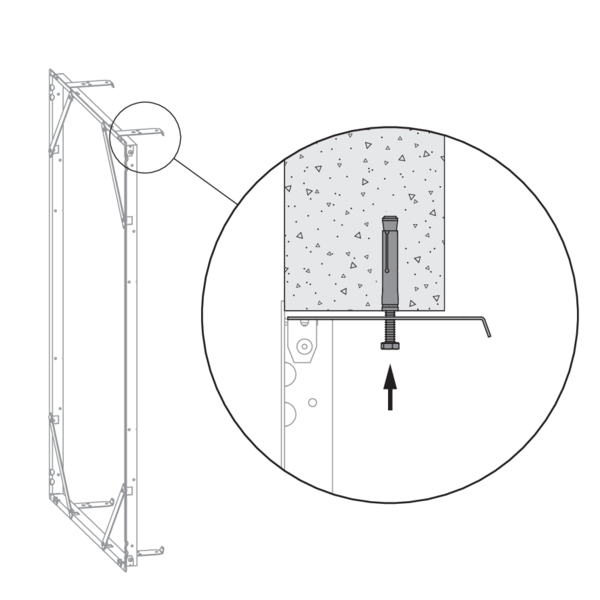

Montage in einem senkrechten Schacht Beton (ohne Einbaurahmen)

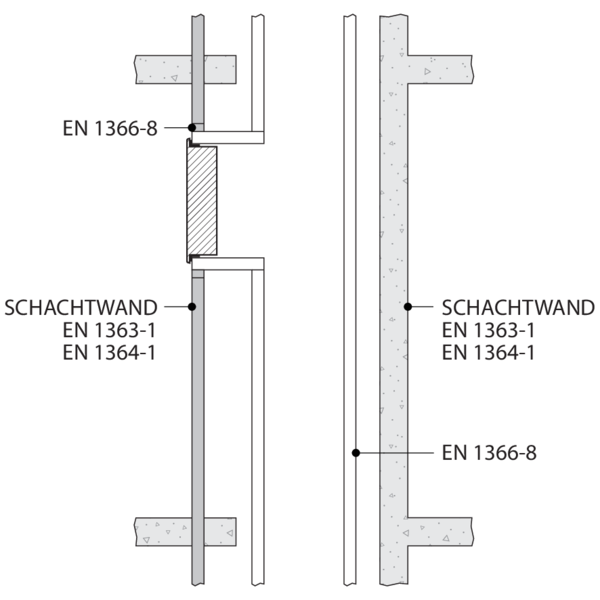

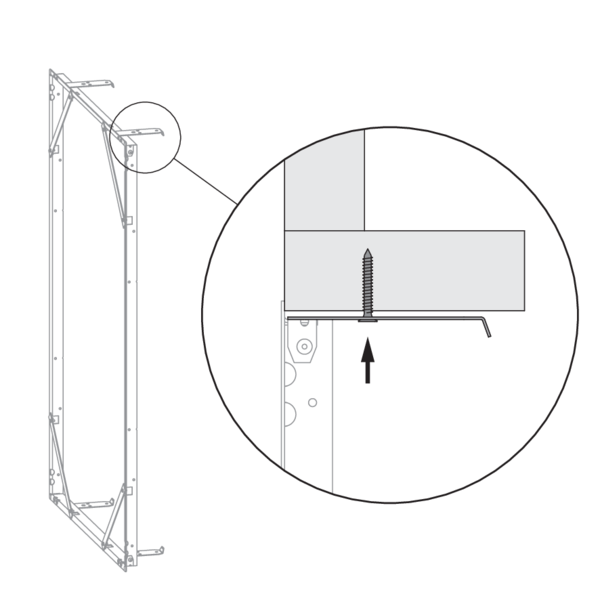

Montage in einem senkrechten Kanal (ohne Einbaurahmen): Allgemeine Anweisungen für alle Arten von Schächten (außer Beton)
![1](/derived/PIM/PICS/V/INST/300_de-de_V_KAM_AP_INST_SHAFT_EASY-KAP_C.png)

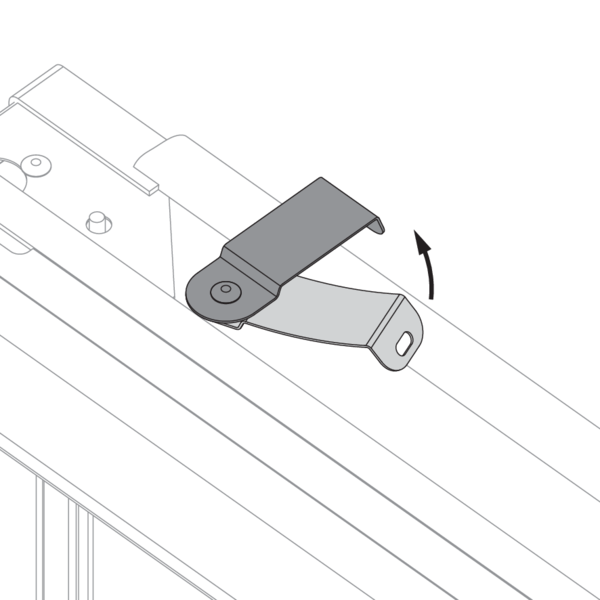

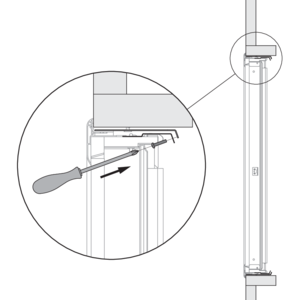

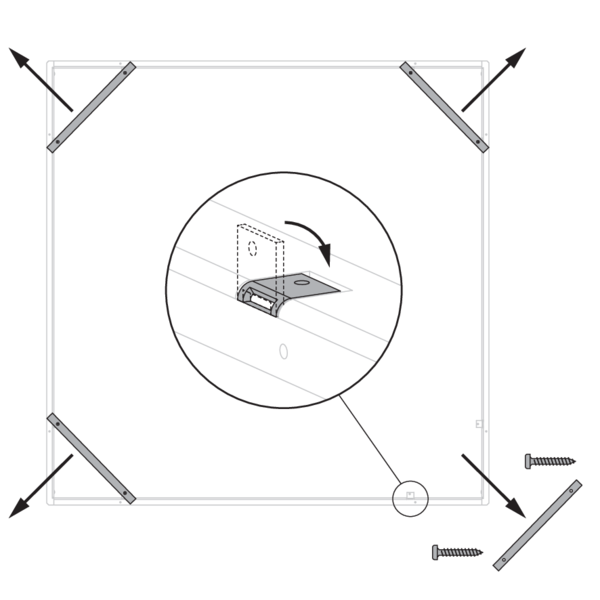

Drehen Sie die vier Befestigungsplatten an der Brandschutzklappe um 90° (in die aufrechte Position).
Für eine Installation ohne Einbaurahmen werden die Befestigungsplatten nicht verwendet.
Für eine Installation ohne Einbaurahmen werden die Befestigungsplatten nicht verwendet.
![2](/derived/PIM/PICS/V/INST/300_de-de_V_KAM_AP_1V_INST_SHAFT_3D_1.png)

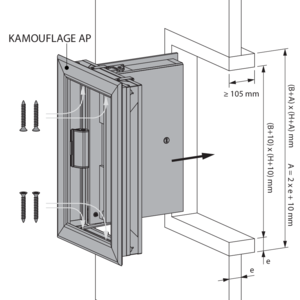

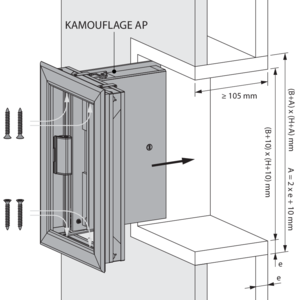

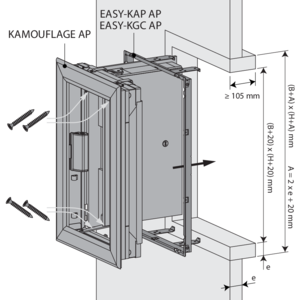

Stellen Sie eine Öffnung mit den Abmessungen (B+A) x (H+A) mm her. A = 2 x Stärke der Laibung (e) + 10 mm.

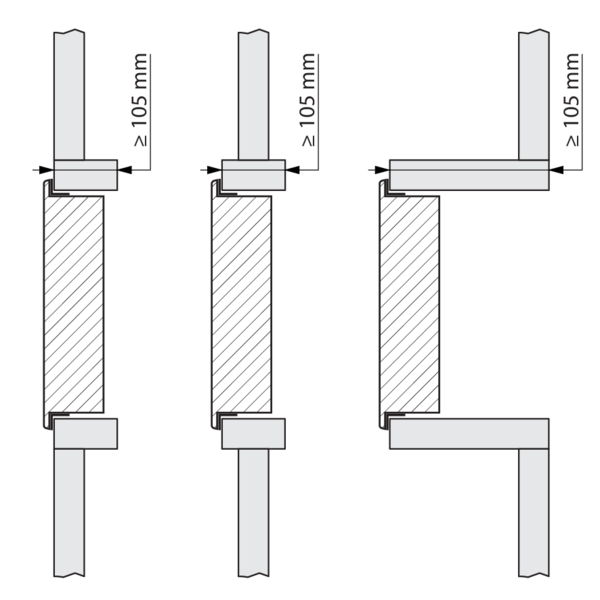

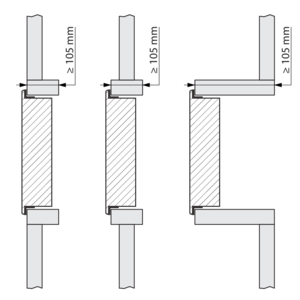

Bringen Sie eine Laibung des gleichen Typs und mit der gleichen Stärke wie der Kanal (Stärke e) mit einer Tiefe von mindestens 105 mm in der Öffnung an.
Platzieren Sie die Klappe in die Öffnung.
Achten Sie darauf, dass die Kabel dabei nicht eingeklemmt sind.
Befestigen Sie die Klappe mit 4 Schrauben Ø6 x 40 mm in der Öffnung.
Achtung: Stellen Sie sicher, dass die Schrauben nicht über die Stärke der Laibung hinausgehen!
Schließen Sie den Mechanismus entsprechend dem Verdrahtungsplan an.

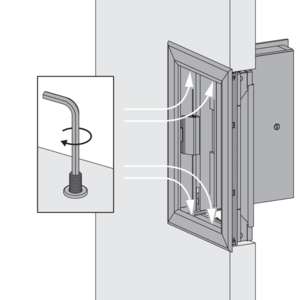

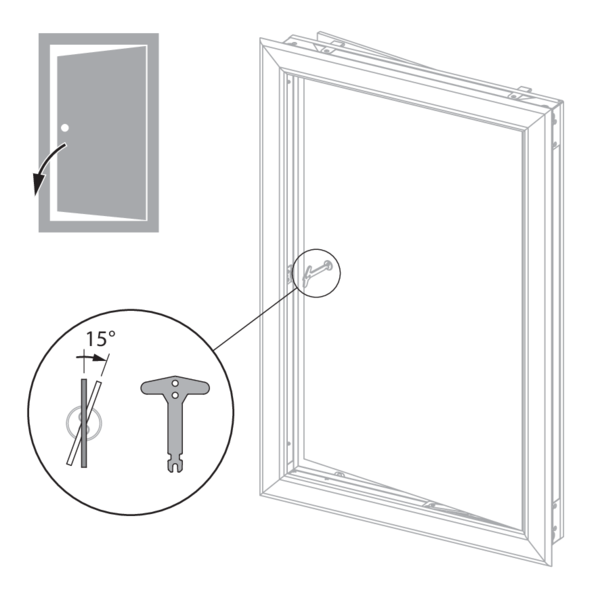

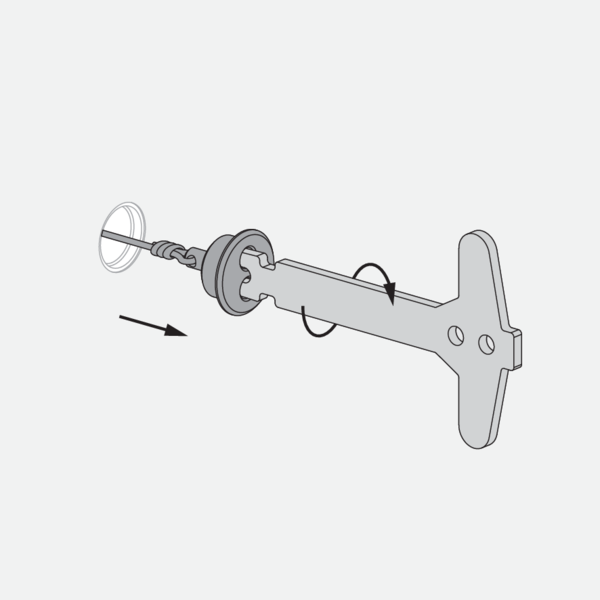

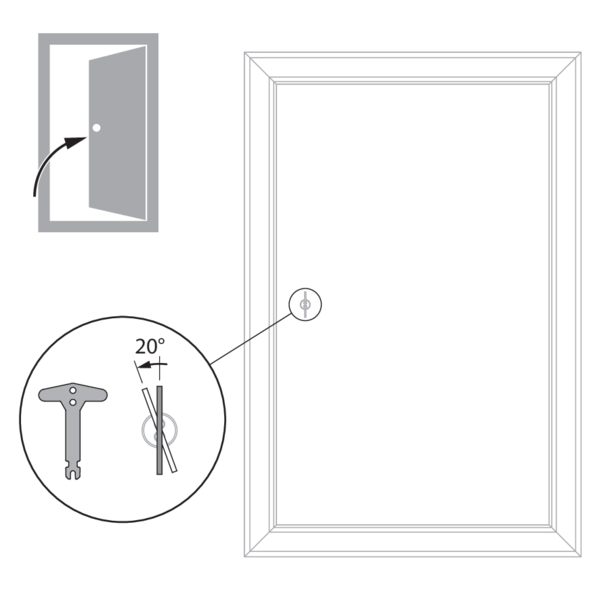

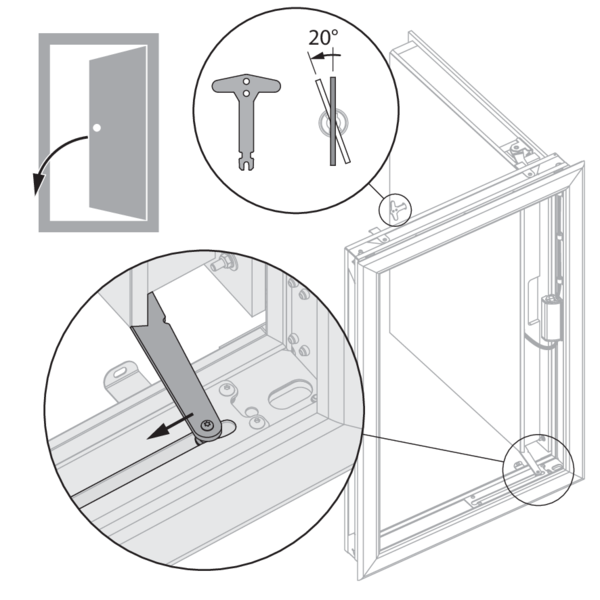

Prüfen Sie die Klappenblätter auf Beweglichkeit.
Bringen Sie eine Laibung des gleichen Typs und mit der gleichen Stärke wie der Kanal (Stärke e) mit einer Tiefe von mindestens 105 mm in der Öffnung an.
Platzieren Sie die Klappe in die Öffnung.
Achten Sie darauf, dass die Kabel dabei nicht eingeklemmt sind.
Befestigen Sie die Klappe mit 4 Schrauben Ø6 x 40 mm in der Öffnung.
Achtung: Stellen Sie sicher, dass die Schrauben nicht über die Stärke der Laibung hinausgehen!
Schließen Sie den Mechanismus entsprechend dem Verdrahtungsplan an.
Prüfen Sie die Klappenblätter auf Beweglichkeit.
Allgemeine Bemerkungen
- Die Klappe muss entsprechend dem Klassifizierungsbericht und der Installationsanweisung installiert werden
- Die Installation des Kanals muss mit dem vom Hersteller gelieferten Klassifizierungsbericht konform sein.
- Achsausrichtung: siehe Leistungserklärung.
- Vermeiden Sie ein Versperren der angrenzenden Entrauchungskanäle.
- Prüfen Sie, ob sich das Klappenblatt frei bewegen kann.
- Rf-t Entrauchungsklappen können an Kanälen angebracht werden, die nach EN 1366-8 und EN 1366-9 geprüft wurden und aus ähnlichen Materialien mit einer Feuerwiderstandsfähigkeit, Dicke und Dichte hergestellt sind, die denen der geprüften Materialien entspricht oder diese übertrifft.
- Achtung: Beim Einbau sollte das Produkt sorgfältig gehandhabt und von allen Abdichtungsprodukten geschützt werden.
- Achtung: Reinigen Sie die Installation vor der Inbetriebnahme von Staub und Schmutz.
- Achtung: Achten Sie auf den Spielraum des Klappenblattes im Entrauchungskanal.
